전기 설치
5
작 동 지 침 서 | PowerProx Mini - WTT4SLC
118

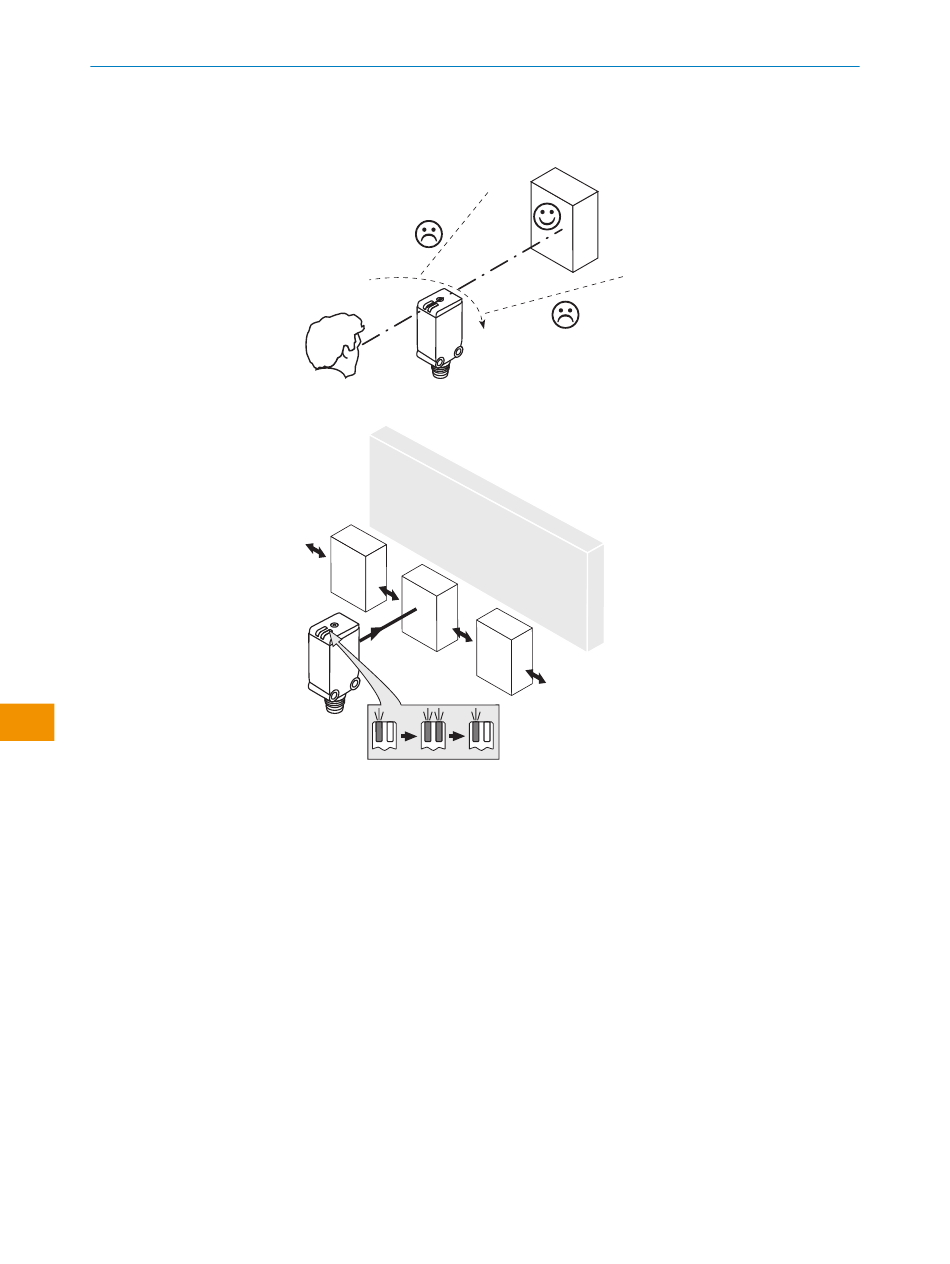

그림 3: 센서 정렬
그림 4: 표준 방향
적합한 마운팅 브래킹(SICK 액세서리 모음 참조)을 사용하여 센서를 마운팅합니
1.
다.
센서의 최대 허용 조임 토크는 0.8Nm입니다.
2.
센서를 대상체에 맞게 정렬합니다. 빨간색의 방출 전광 빔이 대상체의 중앙에
3.
오게끔 위치를 선택합니다. 센서의 광학 개구부(전면 스크린)가 완전히 청결한
상태여야 합니다. 참조 그림 3, 페이지 118
센서에 대한 대상체의 기본 방향에 유의하십시오.
4.
이 센서는 무전압 상태에서 연결해야 합니다. 연결 유형에 따라 다음 지침을 준수해
야 합니다.
수 커넥터 연결: 핀 배열
–
케이블: 와이어 색상
–
모든 전기 연결을 설정한 후에 전압을 적용하거나 전압 공급을 켭니다.
참조 그림 4, 페이지 118
