INSTRUKCJA EKSPLOATACJI
pl
6.2 Filtr wartości średniej (AVG)
138 I N S T R U K C J A E K S P L O A T A C J I | PowerProx Mini – WTT4SLC

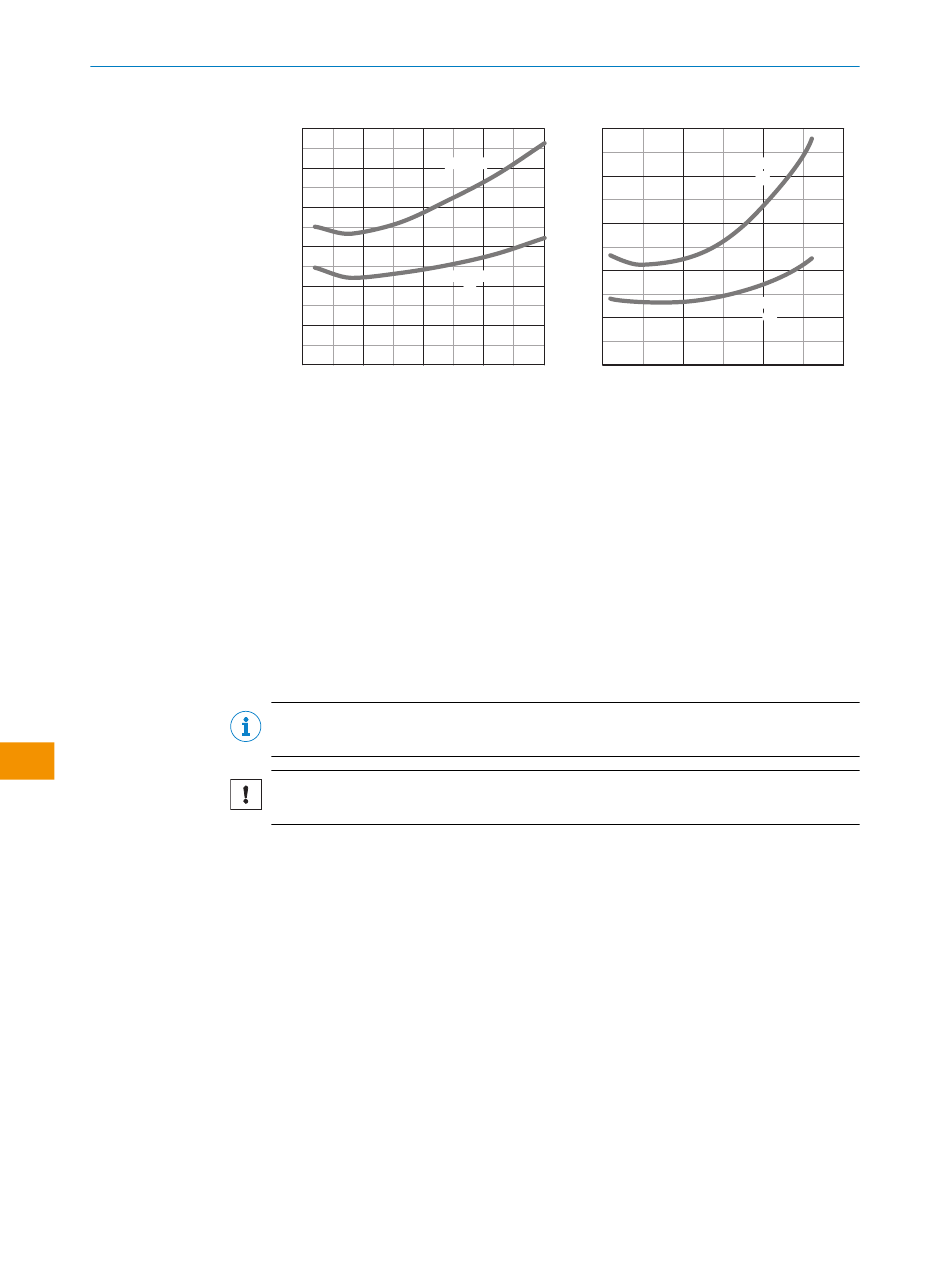

Min. distance from object to background in mm (inch)
150
(5.91)
6%/90%
125
(4.92)
100
(3.94)
75
(2.95)
90%/90%
50
(1.97)
25
(0.98)
0
0 250 500
(9.84) (19.69)
Prędkość
1 Sprawdzić warunki zastosowania: wyregulować zasięg i odległość od obiektu lub
tła oraz zdolność remisji obiektu zgodnie z odpowiednim wykresem (x = zasięg, y =
odstęp minimalny pomiędzy ustawionym zasięgiem a tłem (białe, 90%)) remisja:
6% = czarne 1, 18% = szare 2, 90% = białe 3 (zgodnie z białym standardowym wg
DIN 503). Zaleca się przeprowadzenie regulacji przy użyciu obiektu o niskiej remi‐
sji. Odstęp minimalny (= y) dla tłumienia tła można określić na podstawie wykresu
w następujący sposób: przykład: x = 750 mm, y = 60 mm (wersja z odległością).
Oznacza to, że tło (białe, 90%) jest tłumione w odległości > 60 mm od czujnika.
2 Zasięg jest regulowany za pomocą pojedynczego naciśnięcia przycisku uczenia
(Teach-in) gdy zacznie migać powoli żółta LED.
Zaleca się ustawienie stanu przełączenia na obiekcie, patrz rys. powyżej. Po
wyregulowaniu zasięgu obiekt jest usuwany z toru wiązki świetlnej, co powoduje
tłumienie tła i zmianę stanu wyjścia przełączającego
WSKAZÓWKA
Zaleca się przeprowadzenie regulacji przy użyciu obiektu o niskiej remisji.
WAŻNY
Nie należy naciskać przycisku uczenia (Teach-in) za pomocą ostrych przedmiotów.
Jeśli filtr wartości średniej jest aktywny, odpowiednia liczba wartości pomiarowych jest
uśredniana w zależności od wyboru. Zmniejsza to błąd powtarzalności i wydłuża czas
odpowiedzi.
Min. distance from object to background in mm (inch)
200
(7.87)
160
1
(6.30)
120
(4.72)
80
(3.15)
2
40
(1.57)
0
750 1,000 0
(29.53) (39.37)
Distance in mm (inch)
Odległość
6%/90%
1
90%/90%
2
500 1,000 1,500
(19.69) (39.37) (59.06)
Distance in mm (inch)
(patrz rysunek 7, strona 139).
