Le fasi per il collegamento alla rete sono le seguenti:
1. Connessioni interne della ventola:
•
Svitare le viti che bloccano il pannello superiore dell'involucro (vedi Fig. 4.1);
•
Togliere il pannello superiore (vedi Fig. 4.2);
•
Far scorrere il cavo di alimentazione attraverso la canalina sigillata nella parete laterale; scoprire le estremità del
conduttore a 7 - 8 mm;
•
Collegare i conduttori alla morsettiera secondo lo schema connessioni e le marcature (vedi Fig. 5). Per fare ciò
inserire i conduttori nei rispettivi terminali fina a quando la parte isolata tocca con la parte metallica e bloccare i
conduttori con le viti;
•
Montare la ventola.
2. Collegamento con morsettiera.
In caso di collegamento della ventola alla rete con morsettiera, valgono comunque lo schema connessioni e le
marcature (vedi Fig. 5).
The steps for connection to the mains are the following:
1. Connections inside the fan:
•

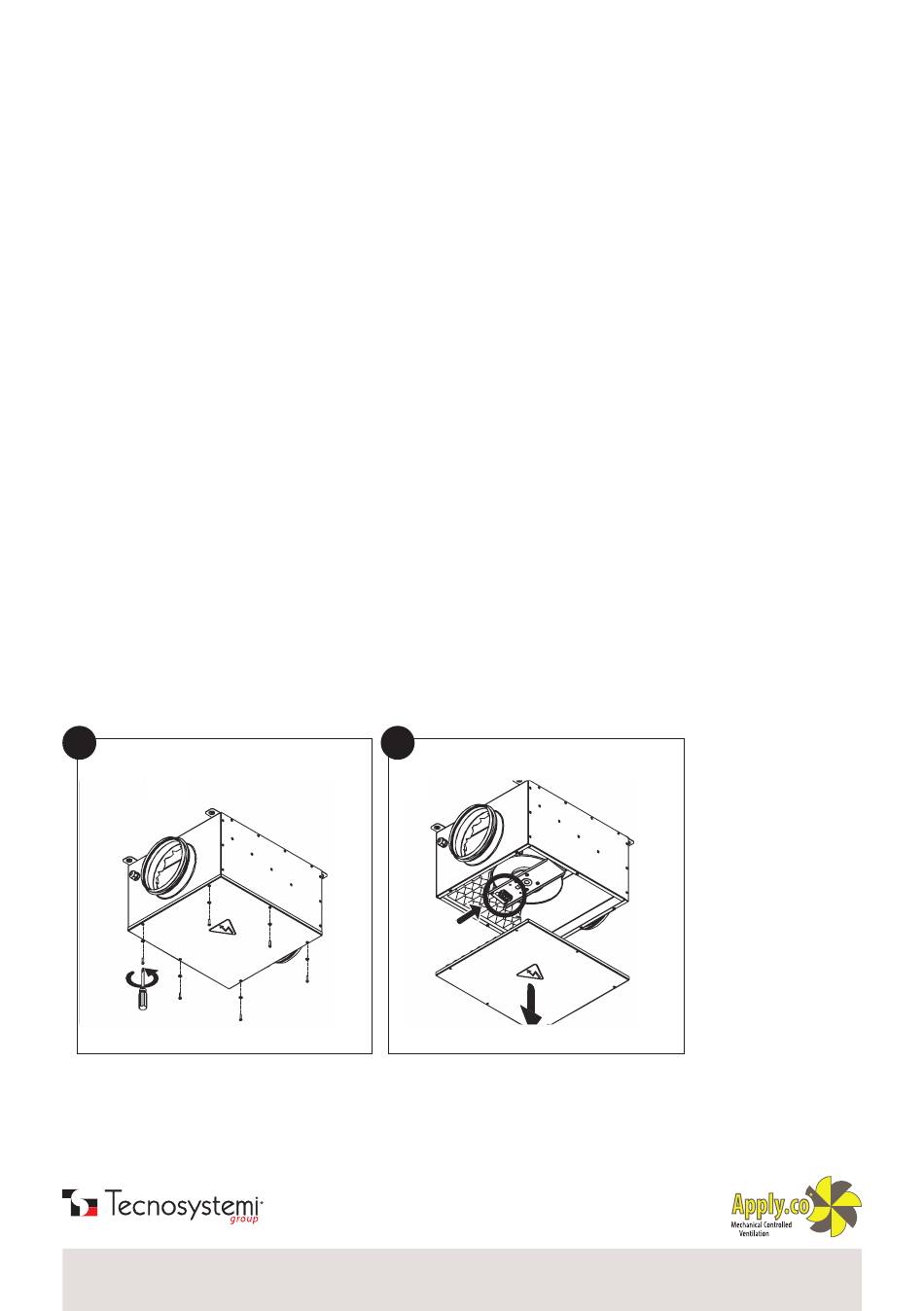

Unscrew the screws locking the upper panel of the enclosure (see Fig. 4.1);
•
Remove the upper panel (see Fig. 4.2);
•
Thread the power cable through the sealed duct in the side wall; strip about 7-8 mm of the ends of the conductor;
•
Connect the conductors to the terminal board according to the wiring diagram and markings (see Fig. 5). To do this, insert
the conductors into the respective terminals until the insulated part touches the metal part and secure the conductors
with screws;
•
Install the fan.
2. Connection with the terminal board.
If the fan is connected to the mains with a terminal board, follow the same wiring diagram and markings (see Fig. 5).
1 2
/ Pic. 4
Fig. 4
