Esimerkkejä maaliitännästä.
liitännät ovat esimerkkejä
keinoista:
(1) soveltuvaan
maadoitussauva;
(2) vieressä olevan
maadoitusliitin;
(3) pysyvät teräsrungot;
(4) näkyvät vahvistuspalkit betoniperustoissa
tai -rakenteissa;
(5) soveltuva metallirakenne,
maadoituksesta ollaan varmoja.
Kun näin voidaan
päämaadoitusliitin
välityksellä maaverkkoon.
Maajohtimen läpimitan on oltava vähintään 6
2
mm .
Kyseisen johtimen
kosketinresistanssien
enintään 0,2 Ohm.
Pätevän henkilökunnan
maajohtimen kunto
Maajohtimen vauriot ja/tai keskeytyminen
saattavat johtaa vaaratilanteeseen.
7.3.2 HUOMIOT – COMMENTARY
Kuten määräyksissä IEC 60364, HD 60364 ja
BS 7671 edellytetään, maajohdin on mitoitettu
(kuten suojajohtimet) alla olevan taulukon
mukaisesti.
Vikavirtasuojakytkimiä (RCD) voidaan käyttää
yksikössä kahdessa
Tarkoitukset ovat seuraavat:
(1) sellaisen järjestelmän eristyksen valvonta,
jossa on metallirakenne, joka sisältää piirin
(eristetyt) johtimet;
Seuraavat
mahdollisista
syvyyteen asennettu
kiinteän laitteiston
jonka
toimia, liitä
maadoitusjohtimen
vastus
kanssa saa olla
on tarkistettava
säännöllisesti.
tarkoituksessa.
Connections to true earth examples; the
followings are examples of feasible methods,
using:
(1) an earth rod driven to a proper depth;
2) the earth terminal of an adjacent fixed
installation;
(3) permanent structural steelwork;
(4) exposed reinforcement bars in concrete
foundations or structures;
(5) a suitable metallic structure known to be
earthed.
Connection of MET to true earth shall be
made, by means of earthing conductor, to
the site system means of earthing
The earthing conductor shall be not less
than 6 square millimetre cross section.
The resistance
including contact
exceed 0.2 Ohms.
An instructed/informed person shall regularly
inspect the earthing conductor integrity.
Damage/interruption of earthing conductor
could lead to danger.

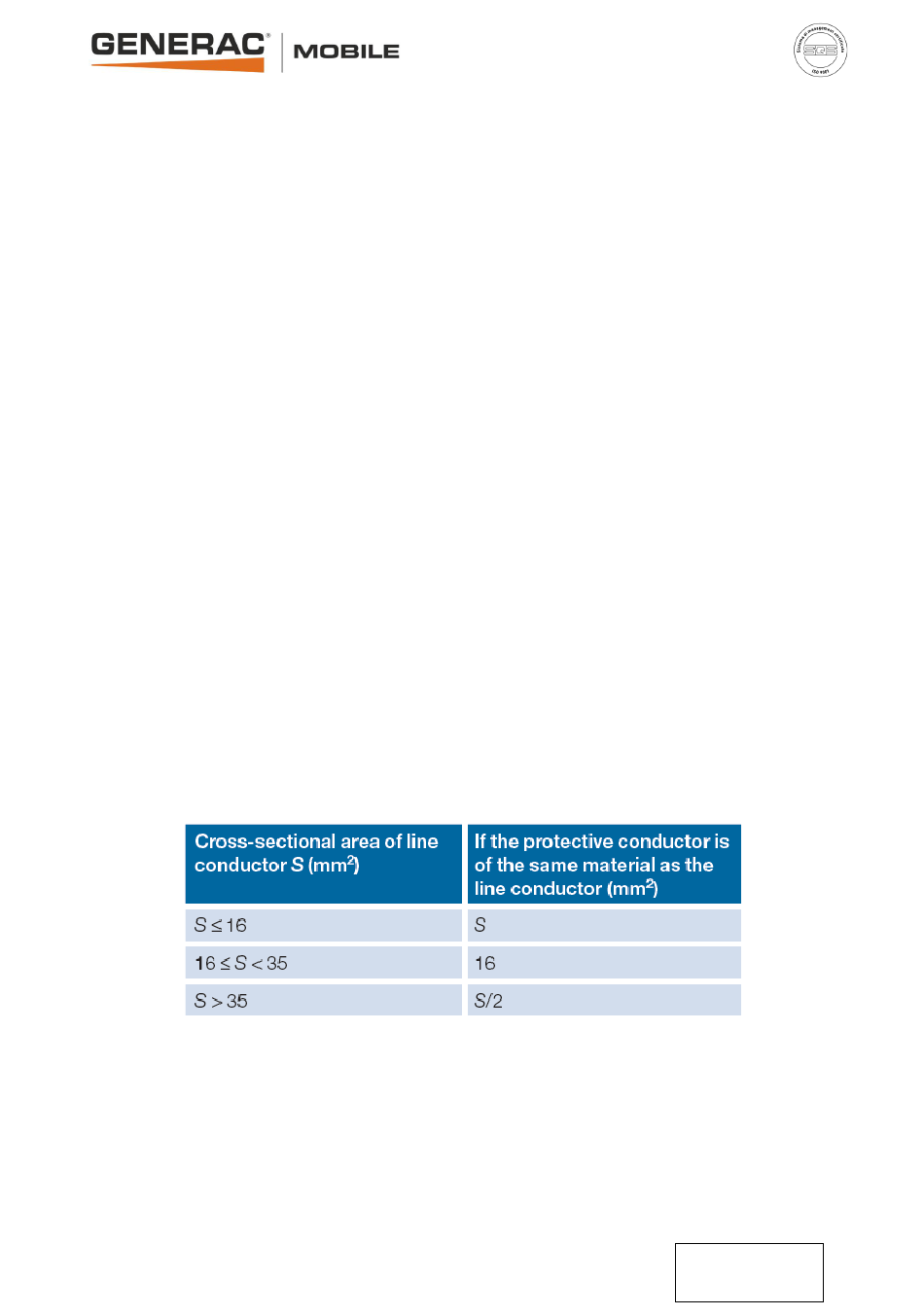

As required by IEC 60364, HD 60364, the
earthing conductor
suggested taking
prescriptions for protective conductors, see
table below.
Residual current devices (RCD) on the unit
may be used for 2 purposes, namely:
(1) for insulation-monitoring of the system
which has complete metallic enclosure of
circuit conductors;
8
of such a conductor,
resistance, shall
sizing has been
as reference
TL212-01-00-01
09-09-2020
