LINK TOWER - CTF 10
(2) Henkilöiden suojaus siinä tapauksessa,
että aktiivinen johdin ja maa tai metallirakenne
joutuvat kosketuksiin.
Mitä yllä olevaan kohtaan (2) tulee, se
edellyttää, että sähköjärjestelmä
kytkettynä maahan, jotta RCD voisi toimia
oikeaoppisesti ensimmäisen
maadoitushäiriön tapauksessa.
Suosituksena on maadoitusvastus, jonka ei
tule mahdollisuuksien mukaan ylittää 200 Ω.
Tämä takaa jonkinlaisen marginaalin. Jotta
asennuksen turvallisuus olisi mahdollisimman
hyvä, kaikkein syvimmillä
sauvaelektrodit ovat ensisijaisia vaihtoehtoja.
Esimerkiksi yhden sauvaelektrodin vastus
voidaan laskea seuraavalla kaavalla:
Jossa
ρ on maaperän ominaisvastus, ohmimetrinä
(Ωm);
P on elektrodin pituus metreinä (m);
h on elektrodin halkaisija metreinä (m).
Kun maaperän ominaisvastusta ei voida
laskea, katso seuraavaa taulukkoa.
(2) for user protection in case of contact
between a live conductor and true earth or
metallic enclosure.
Application (2) above, demands that the
olisi electrical system is referenced to true earth
to enable an RCD to operate correctly on the
todellisen first fault to true earth.
It is recommended that an earth electrode
resistance, where practicable, should not
exceed 200 Ω. This is a general advice but
take into account that, for rod electrodes, it is
asetettavat vertical depth that should be encouraged to
enhance safety of installation.

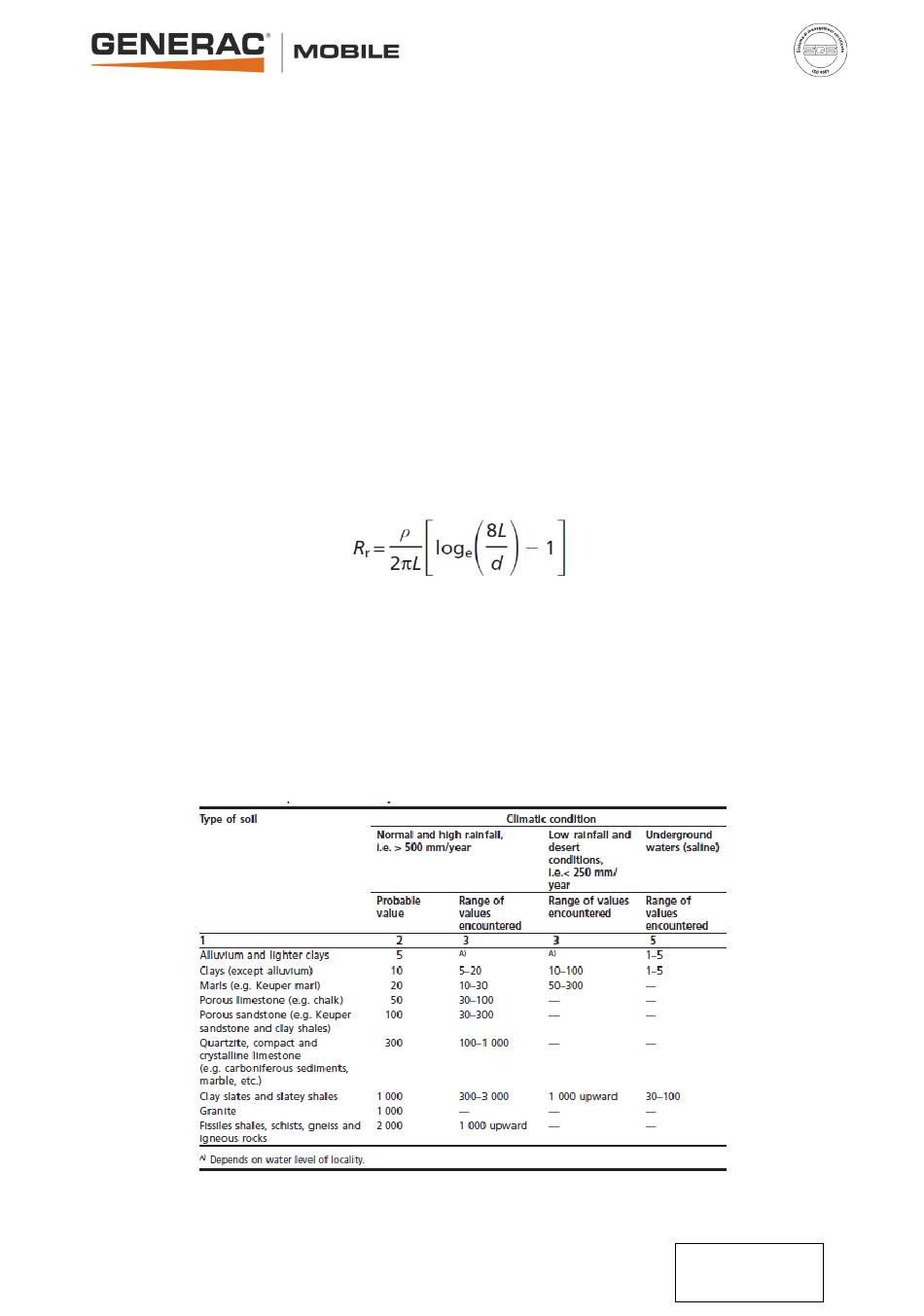

As reference, the resistance of a rod Rr in
ohms (Ω) may be calculated from the
formula:
where:
ρ is the resistivity of soil, in ohm meters
(Ωm);
L is the length of the electrode, in meters
(m);
d is the diameter of the rod, in meters (m).
When soil measurements is not practicable,
refer to table below.
