Steinhof C-044 Fitting And Operation Manual

MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO
PRZEZNACZENIE

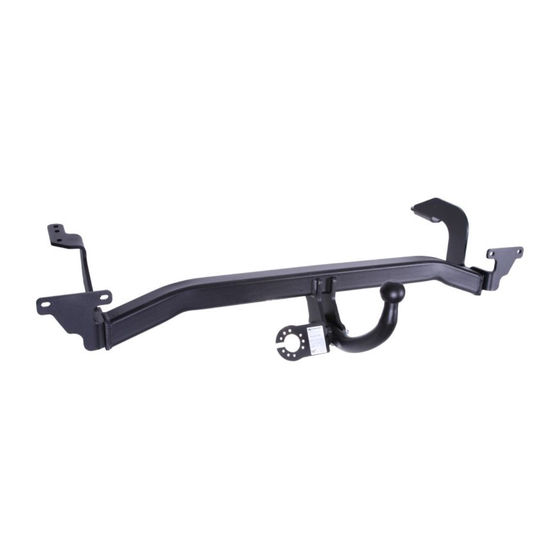

Zaczep kulowy C-044 jest przeznaczony do holowania przyczepy. Zaczep
Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia wyrobu znakiem homologacji E20.
WARUNKI MONTA¯U
Zaczep kulowy C-044 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy C-044 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Typ: C-044 Numer katalogowy zaczepu kulowego
A50-X
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
E20 55R-01 3316 Nr œwiadectwa Homologacji zaczepu kulowego
D = 9,1 kN
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
S = 75 kg Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
R = 1800 kg
Max. dopuszczalne obci¹¿enie holowanej przyczepy
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
przyczepy z osiê centraln¹.
D
kN
= g
x
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
T+R
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy C-044 sk³ada siê z nastêpuj¹cych elementów:
- 1 szt.
1. Korpus
2. Kula (ACS-6008) - 1 szt.
- 1 szt.
3. Gniazdo kuli (ACS)
4. Wspornik prawy - 1 szt.
- 1 szt.
5. Wspornik lewy
6. Uchwyt gniazda (CZ-050.00) - 1 szt.
- 1 szt.
7. Tulejka dystansowa Ø 17,3/ Ø 12,5x9
8. Podk³adka specjalna Ø 24/ Ø 8,5x2,5 - 8 szt.
- 4 szt.
9. Podk³adka specjalna Ø 30/ Ø 10,5x3
10. Œruba M8x50 - 4 szt.
(PN/M-82105)
W celu zamontowania zaczepu kulowego nale¿y przestrzegaæ poni¿szego opisu:
1. Monta¿ zaczepu nie wymaga demonta¿u zderzaka tylnego natomiast wymaga jego podcinania.
14.06.2019.
INSTRUKCJA
SAMOCHODU
Citroen C4 II (5D)
(11/2010 - ® )
Nr kat. C-044
ten posiada aktualne
M12 - 85 (Nm)
M16 - 200 (Nm)
2
11. Œruba M12x25
(PN/M-82105) - 3 szt.
12. Œruba M12x30
- 1 szt.
(PN/M-82105)
13. Œruba M12x40
(PN/M-82105) - 4 szt.
14. Podk³adka sprê¿ysta Ø 8,2
- 4 szt.
15. Podk³adka sprê¿ysta Ø 10,2
- 4 szt.
16. Podk³adka sprê¿ysta Ø 12,2
- 8 szt.
17. Podk³adka okr¹g³a Ø 13,0
- 8 szt.
18. Nakrêtka M8
- 4 szt.
19. Nakrêtka M10
- 4 szt.
20. Nakrêtka M12
- 4 szt.
Nr kat. C-044
2. Odkrêciæ œrubê mocuj¹c¹ zderzak od spodu w œrodkowej czêœci.
3. Odkrêciæ œruby mocuj¹ce wzmocnienie zderzaka w punktach A (nie bêd¹ ponownie wykorzystane).
4. Wykonaæ podciêcie w spodniej czêœci zderzaka wed³ug rys. 1.
5. Przy³o¿yæ wsporniki (4, 5) od tylnej strony pasa na fabryczne nakrêtki w punktach A, w punkcie B
:
umieœciæ tulejkê dystansow¹
i skrêciæ w punktach A ,B œrubami M8x50 (10) wraz z podk³adkami 24/ 8,5x2,5 (8), podk³adkami
sprê¿ystymi Ø 8,2 (14) i nakrêtkami M8 (18), skrêciæ w punktach C nakrêtkami M10 (19) wraz
z podk³adkami sprê¿ystymi 10,2 (15) i podk³adkami 30/ 10,5x3 (9).
6. Pomiêdzy zamontowane wsporniki (4, 5) wsun¹æ korpus (1) i skrêciæ œrubami M12x40 (13) wraz
z podk³adkami okr¹g³ymi 13,0 (17), podk³adkami sprê¿ystymi 12,2 (16) i nakrêtkami M12 (20).
7. Do korpusu (1) dokrêciæ gniazdo kuli (3) i uchwyt gniazda elektrycznego (6) œrubami M12x30 (12)
- 1 szt i M12x25 (11) - 3 szt. wraz z podk³adkami sprê¿ystymi 12,2 (16), podk³adkami okr¹g³ymi
Ø 13,0 (17) (zgodnie ze schematem).
8. Dokrêciæ zderzak od spodu.
9. Wpi¹æ kulê (2) do gniazda (3) zgodnie z za³¹czon¹ instrukcj¹.
Uwaga:
Do korpusu zaczepu (1) mo¿e byæ zamontowana kula (2) o innej konstrukcji ni¿ podano w niniejszej
instrukcji pod warunkiem, ¿e:
1.Zastosowana kula posiada tabliczkê znamionow¹ z numerem homologacji.
2.Parametry D i S maj¹ wartoœæ wiêksz¹ lub równ¹ od wartoœci korpusu (1).
3.Po³o¿enia œrodka kuli jest zgodne z rysunkiem.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
Po zamontowaniu zaczepu kulowego C-044 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym pojazdu.
UWAGA: Sprawdzaæ po³¹czenia œrubowe po przejechaniu 1000 km. Kulê zawsze utrzymywaæ w
czystoœci i smarowaæ smarem sta³ym. Stosowaæ os³onê kuli.
zaczepu kulowego C-044 wykluczaj¹ dalsz¹ jego eksploatacjê. Uszkodzony zaczep nie mo¿e byæ
naprawiany. W przypadku nie przestrzegania opisanego sposobu monta¿u lub niew³aœciwego jego
u¿ytkowania producent nie ponosi odpowiedzialnoœci za powsta³e szkody.

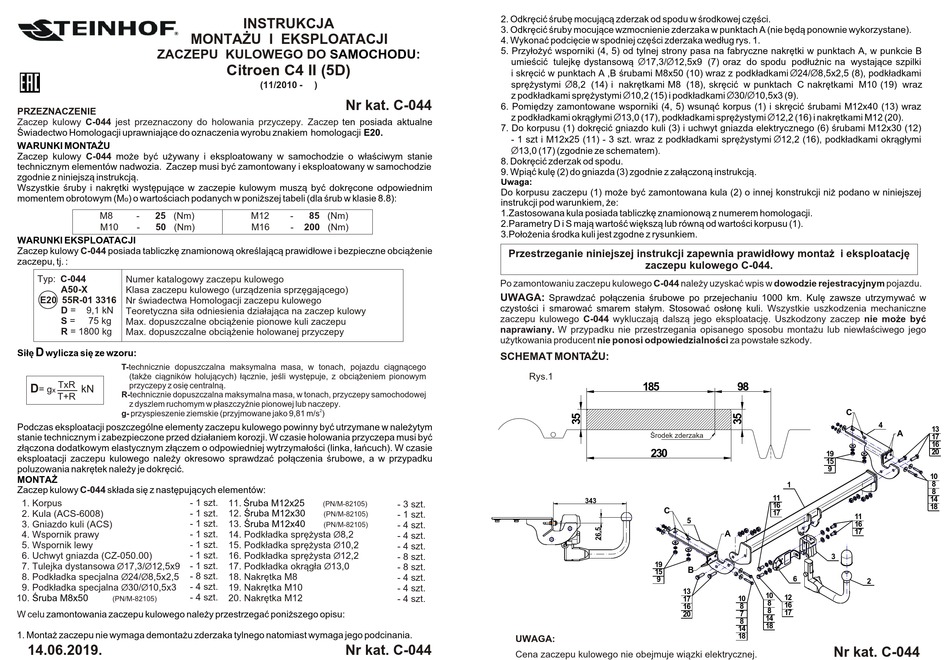

SCHEMAT MONTA¯U:
Rys.1
343
UWAGA:
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
Ø Ø
17,3/ 12,5x9 (7) oraz do spodu pod³u¿nic na wystaj¹ce szpilki
Ø
Ø Ø Ø
Ø Ø
Ø
zaczepu kulowego C-044.
Wszystkie uszkodzenia mechaniczne
185 98
Œrodek zderzaka
230
1
11
16
C
17
5
A
19
B
15
9
13
10
12
17 10
8
16
8
16
8
17
20 7
14
8
18
14
18
Ø
C
4
13
A
17
16
20
19
15
9
10
8
8
14
18
11
16
17
3
6
2
Nr kat. C-044
