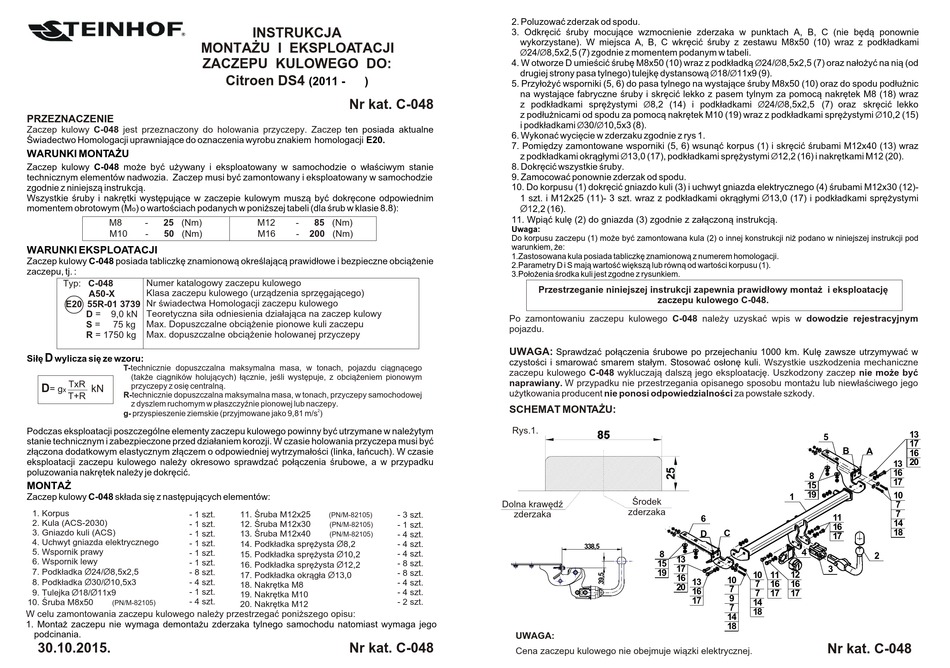

Steinhof C-048 Fitting And Operation Manual

MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
PRZEZNACZENIE
Zaczep kulowy C-048 jest przeznaczony do holowania przyczepy. Zaczep
Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia wyrobu znakiem homologacji E20.
WARUNKI MONTA¯U
Zaczep kulowy C-048 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy C-048 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Typ: C-048 Numer katalogowy zaczepu kulowego
A50-X Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
Nr œwiadectwa Homologacji zaczepu kulowego
E20 55R-01 3739
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
D = 9,0 kN
S = 75 kg Max. Dopuszczalne obci¹¿enie pionowe kuli zaczepu
Max. dopuszczalne obci¹¿enie holowanej przyczepy
R = 1750 kg
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
przyczepy z osiê centraln¹.
D
= g kN
x
T+R R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy C-048 sk³ada siê z nastêpuj¹cych elementów:
1. Korpus
- 1 szt.
2. Kula (ACS-2030)
- 1 szt.
3. Gniazdo kuli (ACS)
- 1 szt.
4. Uchwyt gniazda elektrycznego
- 1 szt.
5. Wspornik prawy
- 1 szt.
6. Wspornik lewy
- 1 szt.
7. Podk³adka Ø24/Ø8,5x2,5
- 8 szt.
8. Podk³adka Ø30/Ø10,5x3
- 4 szt.
- 1 szt.
9. Tulejka Ø18/Ø11x9
- 4 szt.
10. Œruba M8x50
(PN/M-82105)
W celu zamontowania zaczepu kulowego nale¿y przestrzegaæ poni¿szego opisu:
1. Monta¿ zaczepu nie wymaga demonta¿u zderzaka tylnego samochodu natomiast wymaga jego
podcinania.
30.10.2015.
INSTRUKCJA
Citroen DS4 ®
(2011 - )
Nr kat. C-048
ten posiada aktualne
M12 - 85 (Nm)
M16 - 200 (Nm)
2
11. Œruba M12x25
(PN/M-82105) - 3 szt.
12. Œruba M12x30 - 1 szt.
(PN/M-82105)
13. Œruba M12x40
- 4 szt.
(PN/M-82105)
14. Podk³adka sprê¿ysta Ø8,2
- 4 szt.
- 4 szt.
15. Podk³adka sprê¿ysta Ø10,2
- 8 szt.
16. Podk³adka sprê¿ysta Ø12,2
- 8 szt.
17. Podk³adka okr¹g³a Ø13,0
- 4 szt.
18. Nakrêtka M8
- 4 szt.
19. Nakrêtka M10
- 2 szt.
20. Nakrêtka M12
Nr kat. C-048
2. Poluzowaæ zderzak od spodu.
3. Odkrêciæ œruby mocuj¹ce wzmocnienie zderzaka w punktach A, B, C (nie bêd¹ ponownie
wykorzystane). W miejsca A, B, C wkrêciæ œruby z zestawu M8x50 (10) wraz z podk³adkami
Ø 24/ 8,5x2,5 (7) zgodnie z momentem podanym w tabeli. Ø
4. W otworze D umieœciæ œrubê M8x50 (10) wraz z podk³adk¹ 24/ 8,5x2,5 (7) oraz na³o¿yæ na ni¹ (od
drugiej strony pasa tylnego) tulejkê dystansow¹ 18/ 11x9 (9).
5. Przy³o¿yæ wsporniki (5, 6) do pasa tylnego na wystaj¹ce œruby M8x50 (10) oraz do spodu pod³u¿nic
na wystaj¹ce fabryczne œruby i skrêciæ lekko z pasem tylnym za pomoc¹ nakrêtek M8 (18) wraz
z podk³adkami sprê¿ystymi Ø 8,2 (14) i podk³adkami
z pod³u¿nicami od spodu za pomoc¹ nakrêtek M10 (19) wraz z podk³adkami sprê¿ystymi 10,2 (15)
i podk³adkami 30/ 10,5x3 (8). Ø Ø
6. Wykonaæ wyciêcie w zderzaku zgodnie z rys 1.
7. Pomiêdzy zamontowane wsporniki (5, 6) wsun¹æ korpus (1) i skrêciæ œrubami M12x40 (13) wraz
z podk³adkami okr¹g³ymi 13,0 (17), podk³adkami sprê¿ystymi 12,2 (16) i nakrêtkami M12 (20). Ø
8. Dokrêciæ wszystkie œruby.
9. Zamocowaæ ponownie zderzak od spodu.
10. Do korpusu (1) dokrêciæ gniazdo kuli (3) i uchwyt gniazda elektrycznego (4) œrubami M12x30 (12)-
1 szt. i M12x25 (11)- 3 szt. wraz z podk³adkami okr¹g³ymi 13,0 (17) i podk³adkami sprê¿ystymi
Ø1 2,2 (16).
11. Wpi¹æ kulê (2) do gniazda (3) zgodnie z za³¹czon¹ instrukcj¹.
Uwaga:
Do korpusu zaczepu (1) mo¿e byæ zamontowana kula (2) o innej konstrukcji ni¿ podano w niniejszej instrukcji pod
warunkiem, ¿e:
1.Zastosowana kula posiada tabliczkê znamionow¹ z numerem homologacji.
2.Parametry D i S maj¹ wartoœæ wiêksz¹ lub równ¹ od wartoœci korpusu (1).
3.Po³o¿enia œrodka kuli jest zgodne z rysunkiem.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
zaczepu kulowego C-048.
Po zamontowaniu zaczepu kulowego C-048 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym
pojazdu.
UWAGA: Sprawdzaæ po³¹czenia œrubowe po przejechaniu 1000 km. Kulê zawsze utrzymywaæ w
czystoœci i smarowaæ smarem sta³ym. Stosowaæ os³onê kuli.
zaczepu kulowego C-048 wykluczaj¹ dalsz¹ jego eksploatacjê. Uszkodzony zaczep nie mo¿e byæ
naprawiany. W przypadku nie przestrzegania opisanego sposobu monta¿u lub niew³aœciwego jego
u¿ytkowania producent nie ponosi odpowiedzialnoœci za powsta³e szkody.
SCHEMAT MONTA¯U:
Rys.1.
Œrodek
Dolna krawêdŸ
zderzaka
zderzaka
338,5
8
13
15
17
19
16
20
UWAGA:
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
Ø Ø
Ø Ø
Ø 24/ 8,5x2,5 (7) oraz skrêciæ lekko Ø
Ø
Ø
Wszystkie uszkodzenia mechaniczne
5
B
A
8
15
19
1
11
6
16
C
D
17
4
3
10 11 12
10
13
7 16 16
7
16
17
7 17
9
17
14
7
18
14
18
Nr kat. C-048
Ø
13
17
16
20
13
16
17
10
7
7
14
18
2
