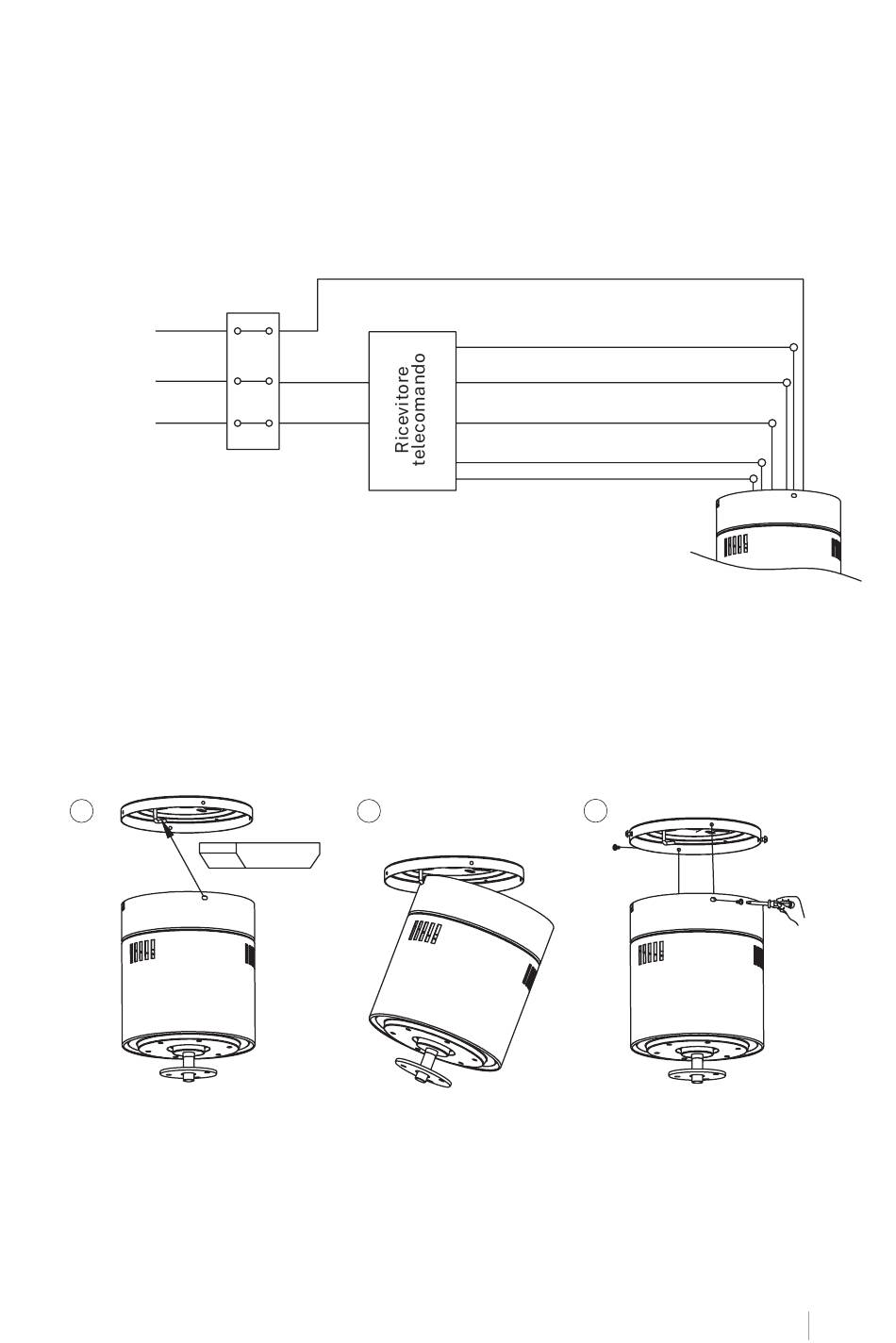

C O NNE S SI ON E T E LEC OMAND O
• Effettuare il collegamento tra i fili del ricevitore ei fili del motore del ventilatore seguendo
le indicazioni del colore. Assicurati che la connessione sia stabile.
Prendere
terra
l
N
P OSIZ I ON AME NTO DE L RICE VI TO RE
Attaccare il motore al gancio sinistro, quindi condurre il cablaggio.
1
• CONSIGLIO: Qualcun altro dovrebbe aiutarti a tenere la scala e darti il ventilatore dopo
che ci sei salito.
Terra (verde/giallo)
Ingresso L
(nero)
Ingresso
N (bianco)
2
Neutro N (bianco)
L trasparente (blu)
Motore DC L (grigio)
Motore CC L (rosa)
Motore CC L (rosso)
3
ITALIANO
