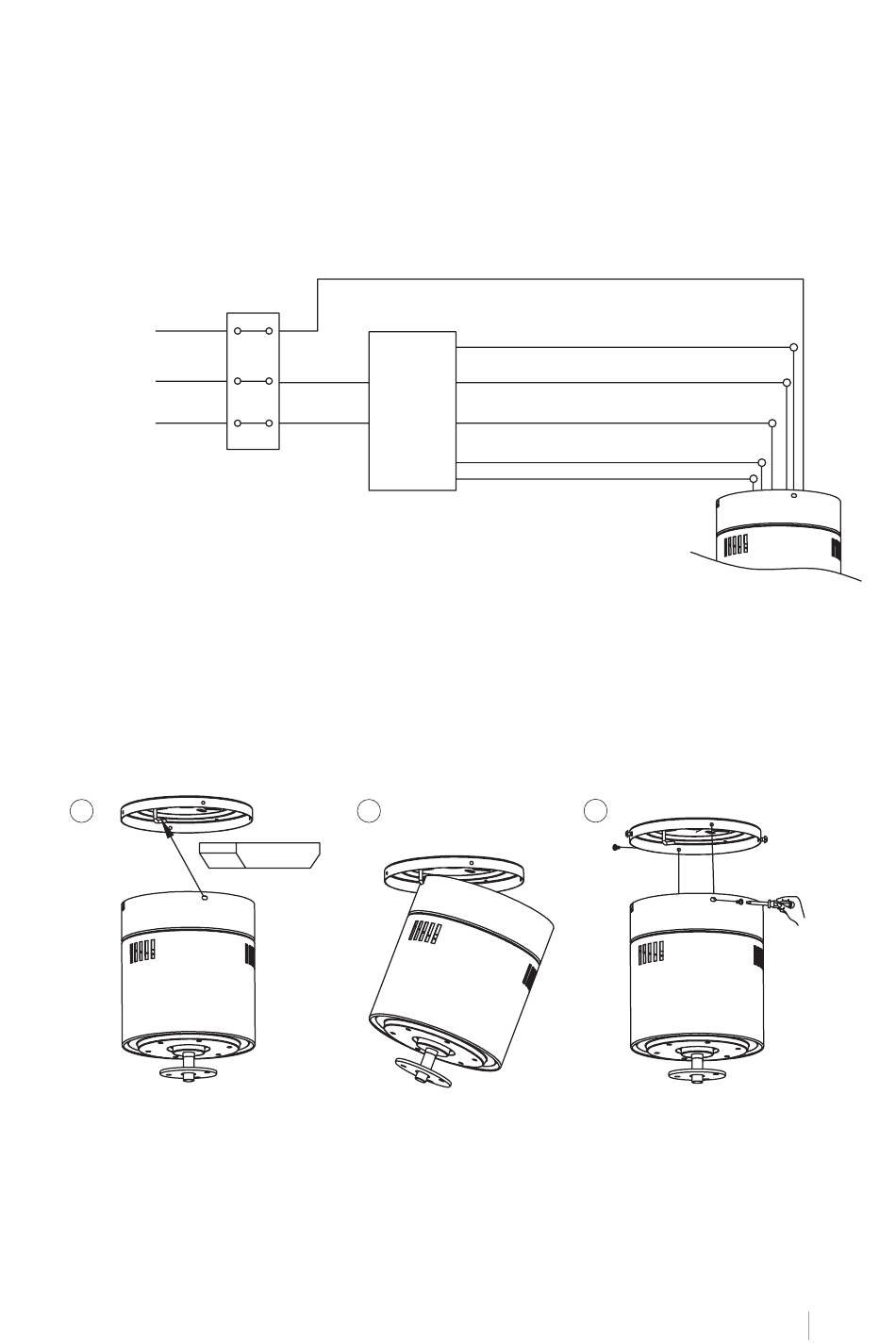

C O NE XI ÓN D E L MANDA A DI STANCI A
• Realice la conexión entre los cables del receptor y los cables del motor del ventilador
siguiendo las indicaciones de color. Asegúrese de que la conexión esté firme.
Toma tierra
L
N
C O LOCACI ÓN DE L RECE PTO R
Conecte el motor en el gancho izquierdo y luego conduzca el cableado.
1
• CONSEJO: Otra persona debería ayudarle para sostener la escalera de mano y alcanzarle
el ventilador una vez se haya subido a esta.
Toma tierra (verde / amarilla)
Entrada L
(negro)
Receptor
del
mando a
distancia
Entrada N
(blanco)
2
Neutro N (blanco)
L claro (azul)
Motor DC L (gris)
Motor DC L (rosa)
Motor DC L (rojo)
3
