UNITÀ INTERNA

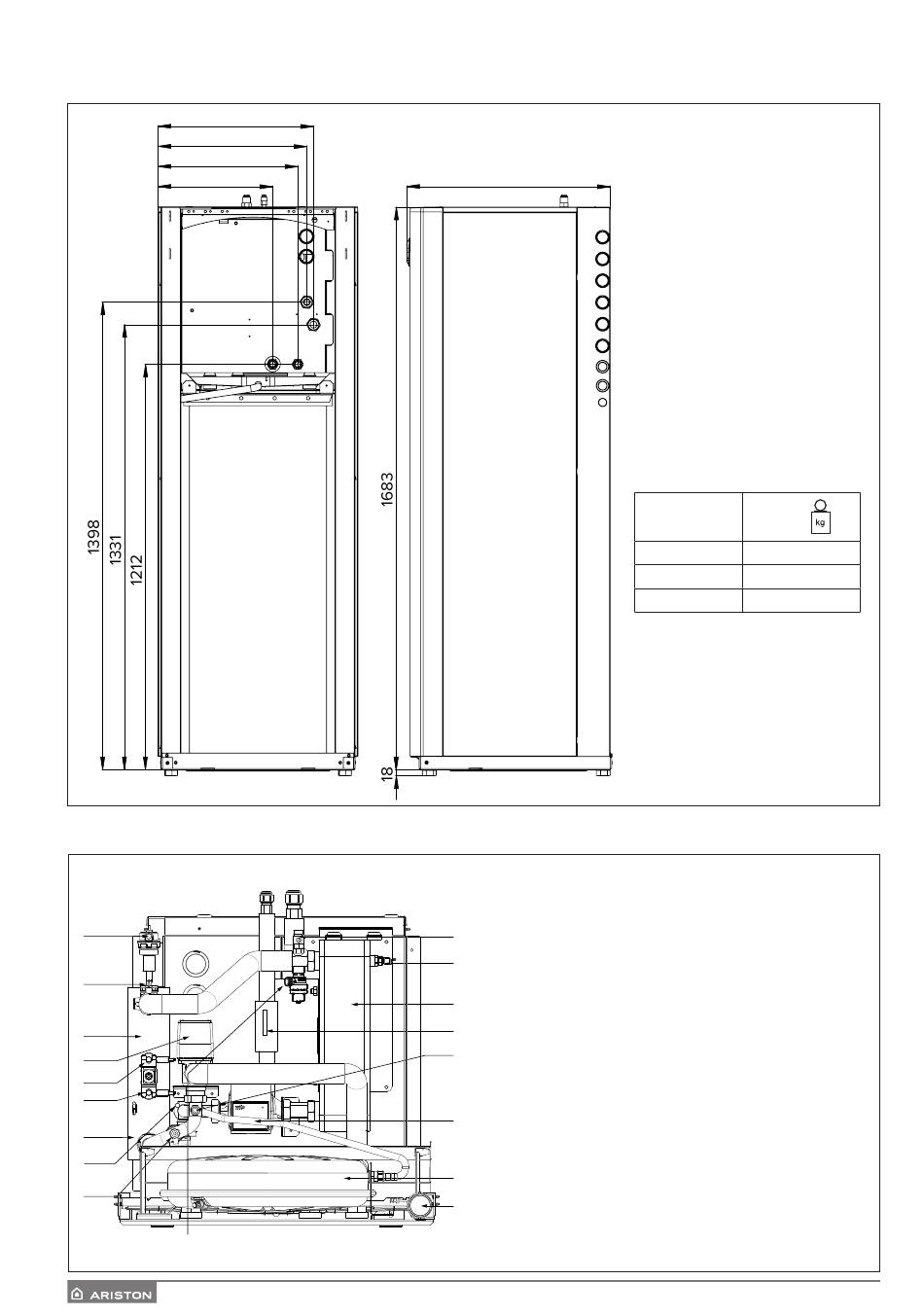

Dimensioni e Pesi
465
445
418
343
E
Vista complessiva
9
10
11
12
13
14
15
16
17
18
8 / IT
F
A
B
C
D
608
1. Manometro
2. Vaso espansione
3. Circolatore
8
4. Valvola di scarico
7
5. Sonda temperatura TR (refrigerante)
6. Assieme condensatore
6
7. Sonda temperatura LWT
8. Valvola di scarico
5
9. Degasatore automatico
4
10. Flussimetro
11. Resistenza elettrica supplementare
12. Valvola deviatrice
13. Termostato di sicurezza a riarmo manuale
3
14. Termostato di sicurezza a riarmo automatico
15. Sonda di temperatura mandata all'impianto
di riscaldamento/raffrescamento
2
16. Sonda di temperatura ritorno dall'impianto
1
di riscaldamento/raffrescamento
17. Pressostato
18. Valvola di sicurezza 3 bar
A. Mandata acqua calda/fredda verso
l'impianto G 1" M
B. Ritorno acqua fredda/calda
dall'impianto G 1" M
C. Uscita acqua calda sanitaria 3/4" M
D. Ingresso acqua fredda sanitaria 3/4" M
E. Connessione Gas Refrigerante dall'unità
esterna 5/8" M
F. Connessione Gas Refrigerante all'unità
esterna 3/8" M
UNITÀ
INTERNA
Peso
FS 40-50 S 130
FS 70 S 132
FS 90 - 110 S 134
