ATTENZIONE:
Eseguire il collegamento a terra prima di tutti gli altri collegamenti elettrici.
Le unità interne ed esterne devono essere alimentate separatamente.
Per evitare qualsiasi rischio, il cavo di alimentazione dell'unità esterna ed interna deve essere sostituito solo da tecnici specializzati .

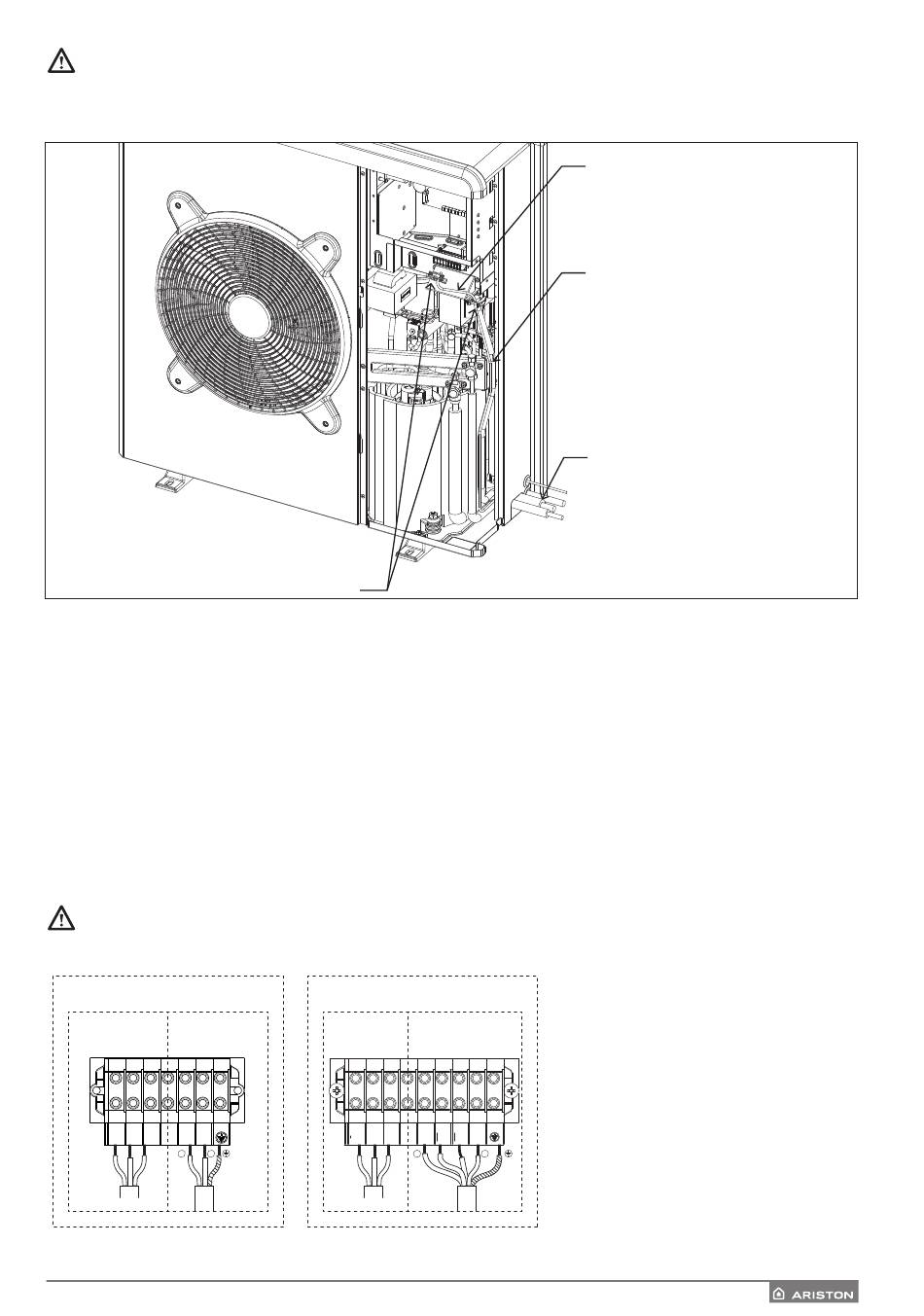

Connessioni elettriche dell'unità esterna
• Rimuovere il pannello anteriore per accedere alle parti elettriche.
• Il cavo di alimentazione puo' essere inserito nei fori pretranciati (A).
• Assicurarsi di fissare il cavo di alimentazione (B) e il cavo di comunicazione tra unità esterna ed interna (C) con le clips fissate all'interno
della macchina e se necessario aggiungere delle fascette facilmente acquistabili sul mercato in modo da assicurarsi che essi non vadano
in contatto con il compressore e i tubi caldi.
• Per assicurarsi una corretta tenuta alla trazione, i cavi elettrici devono essere bloccati utilizzando i pressacavi che si trovano sulla staffa (D).
• Collegare il cavo di comunicazione alle due unità seguendo le indicazioni presenti sulle morsettiere interna ed esterna.
In accordo con le istruzioni di installazione, tutti i sistemi per disconnettere l'alimentazione principale devono avere un contatto aperto
(4mm) che garantisca una completa disalimentazione secondo quanto previsto dalle condizioni di sovrattensione di classe III.
ATTENZIONE
Se l'installazione prevede l'utilizzo di termostati o cronotermostati per la gestione della richiesta di calore, è necessario assicurarsi che essi
non prevedano una logica di controllo a banda proporzionale. Tale logica potrebbe infatti causare inefficienza del sistema e non garantire il
raggiungimento del Set-point ambiente. Si raccomanda invece l'utilizzo di termostati o cronotermostati modulanti o ON/OFF senza banda
proporzionale.
AVVERTENZA:
PRIMA DI ACCEDERE AI MORSETTI,TUTTI I CIRCUITI DI ALIMENTAZIONE DEVONO ESSERE SCOLLEGATI
morsettiera unità esterna 1Ph
alta tensione
bassa tensione
GND A B L N
L N
MODBUS
EH1 - Resistenza elettrica per l'antigelo a protezione delle tubazioni idrauliche.
ST1 - Collegamento termostato di sicurezza (230 V) per l'impianto a pavimento.
D
morsettiera unità esterna 3Ph
bassa alta tensione
tensione
GND A B L1 L2 L3 N
L N
MODBUS
C
B
A
