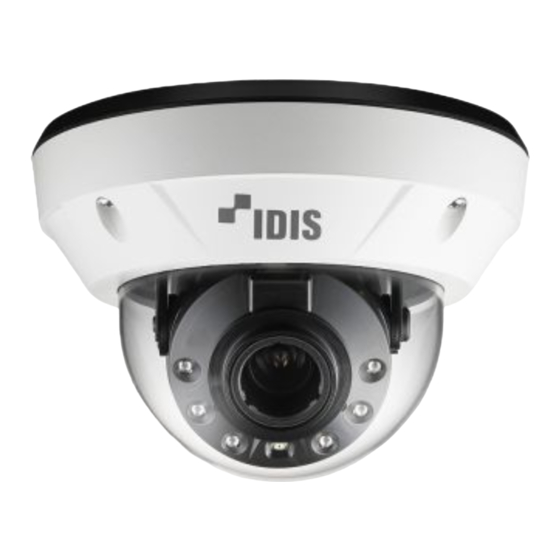

Direct IP Idis DC-D4236RX Quick Manual
Hide thumbs
Also See for Idis DC-D4236RX:
- Installation manual (25 pages) ,
- Operation manual (45 pages)
Related Manuals for Direct IP Idis DC-D4236RX
Summary of Contents for Direct IP Idis DC-D4236RX
- Page 1 Network Camera Quick Guide DC-D4236X / DC-D4236RX / DC-D4236WRX / DC-D4236HRX DC-D4236X-A / DC-D4236RX-A / DC-D4236WRX-A / DC-D4236HRX-A Powered by...
-
Page 2: Safety Precautions
Safety Precautions WARNING RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. Important Safeguards 1. Read Instructions 10. Overloading All the safety and operating instructions should be read before the Do not overload wall outlets and extension cords as this can result appliance is operated. -
Page 3: Fcc Compliance Statement
FCC Compliance Statement THIS EQUIPMENT HAS BEEN TESTED AND FOUND TO COMPLY WITH THE LIMITS FOR A CLASS A DIGITAL DEVICE, PURSUANT TO PART 15 OF THE FCC RULES. THESE LIMITS ARE DESIGNED TO PROVIDE REASONABLE PROTECTION AGAINST HARMFUL INTERFERENCE WHEN THE EQUIPMENT IS OPERATED IN A COMMERCIAL ENVIRONMENT. -
Page 4: Dome Cover
Warning: This product emits infrared light. Do not look into the IR LED. Accessories Upon purchasing the product, check inside the box to make sure all the following accessories are included. Some parts may differ depending on the situation. Item Network Camera Quick Guide Terminal Blocks (2 ea.) - Page 5 Body DC-D4236RX(-A) DC-D4236X(-A) Network Camera...
-
Page 6: Camera Installation
Camera Installation DC-D4236WRX(-A), DC-D4236HRX(-A) Removing the Dome Cover DC-D4236X(-A), DC-D4236RX(-A) Turn the dome cover counterclockwise. Remove the dome cover. IR LED Network Port Dome Cover Assembly Lens Part Alarm I/O, Audio I/O, Factory Reset Button Video Out (CVBS) Built-in Microphone SD Memory Card Slot Wall/Ceiling Cable Rubber... -
Page 7: Inserting A Sd Memory Card
Inserting a SD Memory Card Insert a SD memory card into the SD memory card slot with the ‘micro SD’ print facing upward. DC-D4236X(-A), DC-D4236RX(-A) Remove the dome cover. DC-D4236WRX(-A), DC-D4236HRX(-A) Push the SD memory card until it disengages from the slot, and then pull it out. - Page 8 Make the LAN cable go through the cable rubber DC-D4236X(-A), DC-D4236RX(-A) using the protect connector. Use the screws, anchor provided with the camera to secure the install body on a wall or a ceiling. Use the provided guide pattern to check the distance between the screws.
-
Page 9: Angle Adjustment
Assemble the cable rubber to the bottom cover. Attach the enclosed desiccant in the bottom to prevent moisture. Connect external devices, the network cable, and the power adapter. Adjust the angle. For more information, refer to the Angle Adjustment. Use the screws, anchor provided with the camera to secure the install body on a wall or a ceiling. -
Page 10: Closing The Dome Cover
Closing the Dome Cover DC-D4236X(-A), DC-D4236RX(-A) Attach the dome cover to the bottom cover. Turn the dome cover clockwise to fasten the dome cover. DC-D4236WRX(-A), DC-D4236HRX(-A) Fasten the screws for the dome cover clockwise using the Allen wrench provided with the camera. Remove the protective film inside and outside before closing the dome cover. -
Page 11: Specifications
Specifications Vandal Resistance Out-door Ready IP67, Heater Operating DC-D4236X(-A), -10°C ~ +50°C (14°F ~ +122°F) Temperature DC-D4236RX(-A) DC-D4236WRX(-A) -20°C ~ +55°C (-4°F ~ +131°F) DC-D4236HRX(-A) -40°C ~ +55°C (-40°F ~ +131°F) Boot Up DC-D4236X(-A), 0°C ~ +50˚C (32°F ~ +122˚F) Temperature DC-D4236RX(-A) DC-D4236WRX(-A) -
Page 12: Краткое Руководство Пользователя
Сетевая камера Краткое руководство пользователя DC-D4236X / DC-D4236RX / DC-D4236WRX / DC-D4236HRX На основе технологии... -
Page 13: Правила Техники Безопасности
Правила техники безопасности ПРЕДУПРЕЖДЕНИЕ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ОТКРЫВАТЬ ПРЕДУПРЕЖДЕНИЕ: ДЛЯ СНИЖЕНИЯ ОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ НАХОДЯТСЯ ДЕТАЛИ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОТОРЫХ МОГУТ ПРОИЗВОДИТЬ ТОЛЬКО КВАЛИФИЦИРОВАННЫЕ СПЕЦИАЛИСТЫ. ДЛЯ ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ. Важные... -
Page 14: Авторские Права
Заявление о соответствии требованиям Федеральной комиссии по связи (FCC) ДАННОЕ ОБОРУДОВАНИЕ БЫЛО ПРОТЕСТИРОВАНО И ПРИЗНАНО СООТВЕТСТВУЮЩИМ ВСЕМ ОГРАНИЧЕНИЯМ ДЛЯ ЦИФРОВЫХ УСТРОЙСТВ КЛАССА А СОГЛАСНО ЧАСТИ 15 ПРАВИЛ FCC. ЭТИ ОГРАНИЧЕНИЯ РАЗРАБОТАНЫ ДЛЯ НАДЛЕЖАЩЕЙ ЗАЩИТЫ ОТ ВРЕДНОГО ИЗЛУЧЕНИЯ ПРИ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ В КОММЕРЧЕСКОЙ СРЕДЕ. ДАННОЕ ОБОРУДОВАНИЕ ГЕНЕРИРУЕТ, ИСПОЛЬЗУЕТ И МОЖЕТ ИЗЛУЧАТЬ РАДИОЧАСТОТНУЮ ЭНЕРГИЮ, КОТОРАЯ, В СЛУЧАЕ ИСПОЛЬЗОВАНИЯ... - Page 15 Комплектация Во время приобретения устройства проверьте коробку, чтобы убедиться, что в комплект включены следующие принадлежности. В зависимости от ситуации некоторые детали могут быть разными. Элемент Сетевая камера Краткое руководство пользователя Клеммный блок (2 шт.) Винты (3 шт.) Защитный соединительный провод ( только...
- Page 16 Корпус DC-D4236RX DC-D4236X Network Camera...
-
Page 17: Установка Камеры
Установка камеры DC-D4236WRX, DC-D4236HRX Съем купольной крышки DC-D4236X, DC-D4236RX Поверните купольную крышку против часовой стрелки. Снимите купольную крышку. ИК-светодиод Сетевой порт Деталь для сборки Объектив купольной крышки Тревожный вход/ Кнопка сброса до выход, аудио вход/ заводских настроек выход, видеовыход (CVBS) Встроенный... - Page 18 Установка SD-карты памяти Вставьте SD-карту памяти в соответствующее гнездо, при этом надпись «micro SD» должна быть сверху. DC-D4236X, DC-D4236RX Снимите купольную крышку. DC-D4236WRX, DC-D4236HRX Нажимайте на SD-карту памяти до тех пор, пока она не выйдет из гнезда, после чего выньте ее. Логотип...
- Page 19 DC-D4236X, DC-D4236RX Закрепите корпус на стене или потолке с помощью винтов и дюбелей, которые поставляются вместе с камерой. Используйте поставляемый шаблон для ориентира, чтобы проверить расстояние между винтами. Чтобы предотвратить образование влаги, прикрепите к низу корпуса осушитель. Закрепите корпус на стене или потолке с...
- Page 20 Закрытие купольной крышки DC-D4236X, DC-D4236RX Прикрепите купольную крышку к задней крышке. Поверните купольную крышку по часовой стрелке для фиксации. Подсоедините внешние устройства, сетевой DC-D4236WRX, DC-D4236HRX кабель и блок питания. Отрегулируйте угол. Дополнительные сведения Затяните винты на купольной крышке по часовой см.
-
Page 21: Технические Характеристики
Технические характеристики Защита от вандалов Есть Готовность к работе на улице IP67, обогреватель Рабочая DC-D4236X, -10°C - +50°C (14°F - +122°F) температура DC-D4236RX DC-D4236WRX -20°C - +55°C (-4°F - +131°F) DC-D4236HRX -40°C - +55°C (-40°F - +131°F) Начальная DC-D4236X, 0°C - +50˚C (32°F - +122˚F) температура... - Page 24 IDIS Co., Ltd. For more information, please visit www.idisglobal.com...
