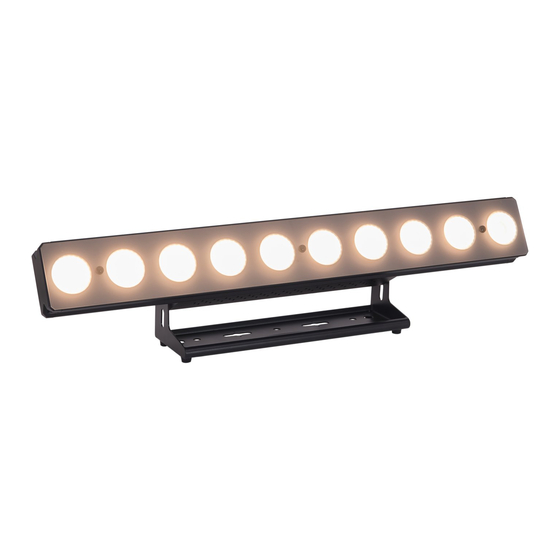

Highpower led bar with 17 w white light leds and dim-to-warm function
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Stage Pixel Bar 10 WW
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
USER MANUAL
USER MANUAL
USER MANUAL
USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Stage Pixel Bar 10 WW and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Future light Stage Pixel Bar 10 WW

  • Page 1 Stage Pixel Bar 10 WW BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG USER MANUAL USER MANUAL USER MANUAL USER MANUAL...
  • Page 2: Table Of Contents

    Inhaltsverzeichnis / Table of contents EINFÜHRUNG ..............................3 Produktmerkmale SICHERHEITSHINWEISE ..........................5 GERÄTEBESCHREIBUNG..........................7 INSTALLATION ..............................8 ANSCHLÜSSE ..............................9 DMX-512 Ansteuerung Betrieb per Art-Net Anschluss ans Netz Stromversorgung von weiteren Geräten BEDIENUNG ..............................11 Standalone-Modus DMX-Betrieb REINIGUNG UND WARTUNG ........................16 Sicherungswechsel UMWELTSCHUTZ ............................
  • Page 3: Einführung

    BEDIENUNGSANLEITUNG Stage Pixel Bar 10 WW GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.
  • Page 4: Produktmerkmale

    Produktmerkmale Highpower LED-Leiste mit 17-W-Weißlicht-LEDs und Dim-to-Warm-Funktion Ausgestattet mit zehn WW-LEDs • Besonders helle Leuchtkraft der LEDs • CRI von >90 • Farbtemperatur: 3000K • Abnehmbarer Frostfilter • Homogene Strahlen mit 20° Abstrahlwinkel • Neuartige LED Technologie, die beim Dimmen die Farbtemperaturkurve einer Halogenlampe •...
  • Page 5: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Page 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 60°C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen. •...
  • Page 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG 1) Stand-/Montagebügel 9) Spannungsversorgungseingang 2) LED/Linse 10) Mikrofon 3) Gewindeloch für abnehmbaren Frostfilter 11) Display mit Bedientasten 4) Gummifuß 12) 3-poliger DMX-Ein-/Ausgang 5) Feststellschraube 13) 5-poliger DMX-Ein-/Ausgang 6) Sicherungshalter 14) Spannungsversorgungsausgang 7) Netzwerk/Ethernet-Schnittstelle 15) Fangseilöse 8) Netzwerk/Ethernet-Schnittstelle 7/32 00114770.DOCX, Version 1.1...
  • Page 8: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.
  • Page 9: Anschlüsse

    ANSCHLÜSSE Projector 3 Projector 2 Projector 1 Starting address 25 Starting address 13 Starting address 1 120 Ohms DMX-512 Controller DMX-512 Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw.
  • Page 10: Betrieb Per Art-Net

    Für den Betrieb mit geeigneter Lichtsteuersoftware mit Art-Net-Unterstützung. Das Gerät kann über das Bedienfeld konfiguriert werden. Datenverkabelung Der Stage Pixel Bar 10 WW ist mit RJ45-Anschlüssen zum Anschluss an einen Computer oder an ein vorhergehendes bzw. nachfolgendes Gerät ausgestattet. Die Verkabelung kann nach den folgenden zwei Installationsmethoden vorgenommen werden.
  • Page 11: Bedienung

    BEDIENUNG Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.
  • Page 12 Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie dann den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave- Geräts usw., bis alle Geräte in einer Kette angeschlossen sind.
  • Page 13 Spiegelverkehrte Laufrichtung Im diesem Modus können Sie die Richtung der Chaser ändern, von links nach rechts oder von rechts nach links. Drücken Sie die MODE-Taste um die PIXEL FLIP- Funktion zu wählen. Drücken Sie die ENTER-Taste. Die gewünschte Chaser Richtung kann jeweils mit der UP oder DOWN Taste (ON/OFF) gewählt werden.
  • Page 14: Dmx-Betrieb

    ETHERNET Mit dieser Funktion können Sie die die notwendigen Menüeinstellungen, für die Verwendung des ArtNet- Protokolls, vornehmen. Protokocol Keine Funktion. IP Address Mit dieser Funktion lässt sich die IP-Adresse des Gerätes einstellen und bei Bedarf verändern. MASK Mit dieser Funktion lässt sich der Subnet-Teil der Netzwerkadresse des Geräts einstellen. DMX Universe Mit dieser Funktion lässt sich das Universum auswählen.
  • Page 15 10-Kanal-Modus Kanal Wert Funktion 000 – 255 Helligkeit LED 1 (0 – 100%) 000 – 255 Helligkeit LED 2 (0 – 100%) 000 – 255 Helligkeit LED 3 (0 – 100%) 000 – 255 Helligkeit LED 4 (0 – 100%) 000 –...
  • Page 16: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.
  • Page 17: Technische Daten

    TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 155 W Schutzklasse: Protokoll: Art-Net 3 Signalanschluss: 2 x RJ45 (EtherCon) DMX-Steuerkanäle: 2/10/12 DMX512-Anschluss: 5-pol. und 3-pol. XLR Blitzrate: 18 Hz Musiksteuerung: über eingebautes Mikrofon LED-Anzahl: LED-Typ: 1-W-WW-COB Farbtemperatur: 3000 K Abstrahlwinkel: 20°...
  • Page 18: Introduction

    USER MANUAL Stage Pixel Bar 10 WW DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.
  • Page 19: Product Features

    Product features Highpower LED bar with 17 W white light LEDs and dim-to-warm function Equipped with ten WW LEDs • Particularly bright illuminating power of the LEDs • CRI of >90 • Color temperature: 3000K • Removable frost filter • Homogeneous beams with 20°...
  • Page 20: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is a lighting effect for creating decorative effects. This device is designed for professional use in the field of event technology, e.g.
  • Page 21 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 60°C during use. Avoid contact by persons and materials. •...
  • Page 22: Description Of The Device

    DESCRIPTION OF THE DEVICE 1) Floor stand/mounting bracket 8) Network/Ethernet connector 2) LED/lens 9) Power input 3) Threaded hole for removable frost 10) Microphone filter 11) Display with operating buttons 4) Rubber foot 12) 3-pin DMX connectors 5) Fixation screw 13) 5-pin DMX connectors 6) Fuseholder 14) Power output...
  • Page 23: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor or fastened to a truss or similar rigging structure.
  • Page 24: Operation Via Art-Net

    Data Connection The Stage Pixel Bar 10 WW uses a RJ45 data connection for connection to a computer or a previous or subsequent device. To link all data ports the wiring can be made according to the following two installation methods.
  • Page 25: Connection To The Mains

    Connection to the mains The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Connect the device via the enclosed mains cable to a grounded mains socket. Thus the unit is switched To switch off the unit, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer.
  • Page 26 Menu structure in Stand Alone Mode Default highlighted in gray Mode Display Function ADDR: 001 ~ 512 Setting DMX starting address CH:02 CHANNEL CH:10 Setting DMX channel mode CH:12 SLAVE SLAVE Slave-setting SENS: 00 – 31, 25 Microphone sensitivity SOUND REP: 01 –...
  • Page 27 Sound control/setting microphone sensitivity: Press the MODE button and choose sound controlled Mode (SOUND MODE). Press the ENTER button. You can select the desired microphone sensitivity (SENS 00-31, increasing) via the UP or DOWN button. Please press the ENTER button again to confirm. The desired frequency of the loops (Frequency = REP 01-99) can be selected via the UP or DOWN buttons.
  • Page 28: Dmx Operation

    RDM is integrated in the DMX-protocol without influencing the connections. New DMX-cables are not necessary. RDM ready and conventional DMX devices can be operated in one DMX line. The RDM protocol sends own packages in the DMX512 data feed and does not influence conventional devices. If DMX splitters are used and RDM control is to be used, these splitters must support RDM.
  • Page 29 Functions in DMX mode 2-channel mode Channel Value Function 000 – 255 Brightness 0-100% Dimmer 000 – 008 No function Strobe-Effect 009 – 255 Strobe with increasing speed 10-channel mode Channel Value Function 000 – 255 Brightness LED 1 (0 – 100%) Brightness LED 2 (0 –...
  • Page 30: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.
  • Page 31: Technical Specifications

    TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 155 W Protection class: Protocol: Art-Net 3 Signal port: 2 x RJ45 (EtherCon) DMX control channels: 2/10/12 DMX512 connection: 5-pin and 3-pin XLR Flash-rate: 18 Hz Sound-control: via built-in microphone LED number: LED type: 17W WW COB...
  • Page 32 Futurelight is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00114770.docx Version 1.1 Publ. 13/07/2018...
