Installation

Installation
Übersicht der Schnittstellen
Frontseite des KVM-Switches
An der Frontseite des KVM-Switches sind zwei USB 2.0-Schnittstellen zum
Anschluss beliebiger USB 2.0-Geräte vorhanden.
HINWEIS:
Wird ein Drucker oder ein Massenspeichergerät an eine dieser Schnitt-
stellen angeschlossen, stehen dem Rechner des jeweils aktiven Kanals diese
Geräte zur Verfügung.
Nach der Aktivierung der USB-Haltefunktion (s. Seite 37) können Sie diese USB-
Geräte permanent auf einen bestimmten Kanal schalten (s. Seite 14). Die Schaltung
der USB-Geräte wird bei der Umschaltung des KVM-Kanals beibehalten.
Die Service-Buchse können Sie zur Bedienung des Setup-Menüs (s. Seite 18) und
zum Ausführen von Firmware-Updates verwenden.
Die RS232-Buchse können Sie zur Umschaltung des aktiven Kanals über ein seriel-
les Gerät (s. Seite 12) verwenden.

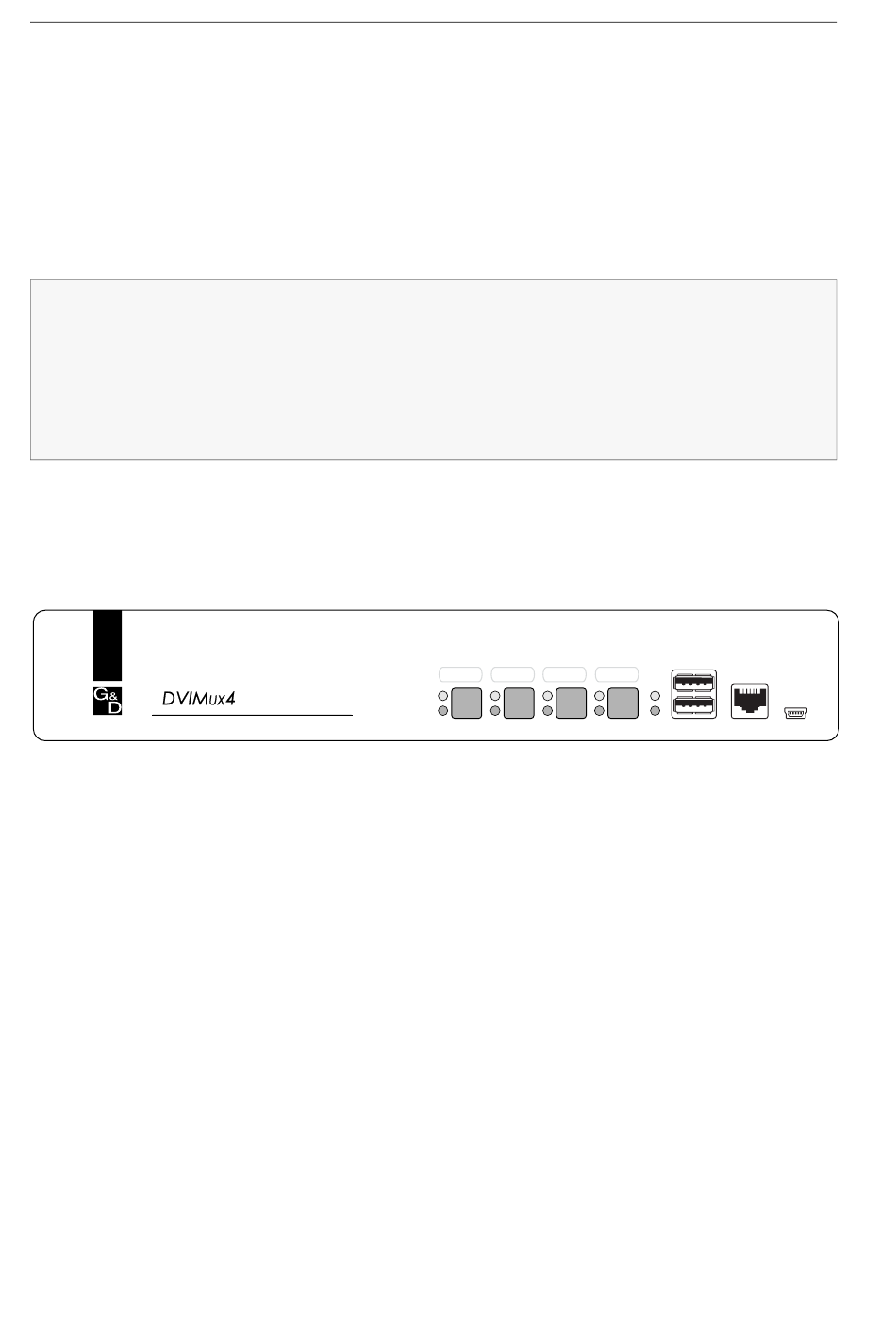

Abbildung 1: Frontansicht des KVM-Switches
Neben den Schnittstellen sind vier Taster zur Auswahl des aktiven Kanals und
einige LEDs (siehe Statusanzeigen auf Seite 9) an der Frontseite platziert.
Rückseite des KVM-Switches
Auf der Rückseite des KVM-Switches sind die Schnittstellen zum Anschluss der
Geräte des Arbeitsplatzes und der Rechner angeordnet. Eine detaillierte Beschrei-
bung der Schnittstellen finden Sie auf der folgenden Seite.
4 · G&D DVIMUX4-DL-USB
CPU 1 CPU 2 CPU 3
Active
Status
USB 2.0
Devices
User
CPU 4 RS232 Service
