Installation

HINWEIS: Maximal zwölf Geräte können mit einem Strom von 12 Volt durch die
zentrale Stromversorgung versorgt werden. Die maximal zulässige Stromauf-
nahme pro Gerät beträgt in der 1,2 A.
Nach Abschaltung eines Ports mit gerader Nummer einer Portguppe kann der Port
mit ungerader Nummer dieser Gruppe bis zu 2,4 A (High-Power) liefern.

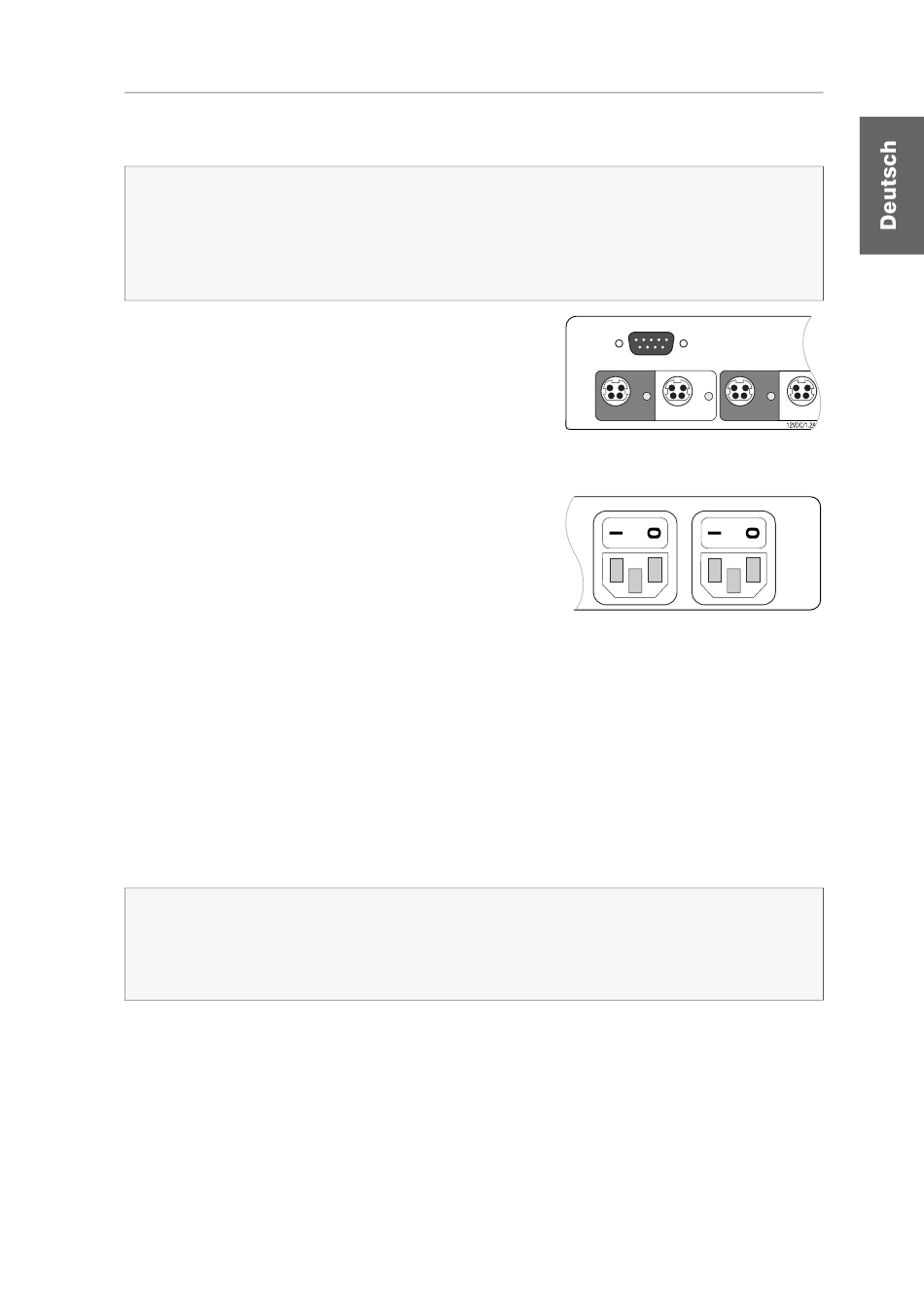

1. Schließen Sie je eines der kompatiblen Geräte
(12VDC/1,2 A) via Power-Loop-Kabel an eine
der max. zwölf Power Out
Aktivieren Sie in der Webapplikation (s. separa-
tes Handbuch) den High-Power-Modus einer
Buchse, um daran ein Gerät mit einer max.
Stromaufnahme von 2,4 A anzuschließen.
2. Schließen Sie ein mitgeliefertes Stromversor-
gungskabel an den Stecker
Verbinden Sie das Stromversorgungskabel mit
einer Netzsteckdose.
3. Schließen Sie ggf. ein mitgeliefertes Stromver-
sorgungskabel zur Herstellung einer redundanten Stromversorgung an den
Stecker
Red. Power
Verbinden Sie das Stromversorgungskabel mit einer Netzsteckdose eines anderen
Stromkreises.

Inbetriebnahme

1. Schalten Sie den Netzschalter des internen Netzteils
2. Schalten Sie ggf. den Netzschalter des internen Netzteils
HINWEIS: Nach dem Einschalten des Gerätes werden zunächst die internen Dien-
ste der zentralen Stromversorgung
Innerhalb von ca. 60 Sekunden werden die zuletzt geschalteten Zustände (an/aus)
der einzelnen Power Out
-Buchsen an.
Main Power an.
an.
MultiPower-12-HP
-Buchsen wiederhergestellt.
Installation
Power Status
1 Power Out 2
Status Status
12VDC/2.4A 12VDC/2.4A
12VDC/1.2A 12VDC/1.2A 12VDC/1.2A
Main Power Red. Power
Main Power ein.
ein.
Red. Power
gestartet.
G&D MultiPower-12-HP · 5
3 Power Out
