- Page 1 Guntermann & Drunck GmbH www.gdsys.de G&D DVIMUX4-DL-USB Installation und Bedienung Installation and Operation A9100152-2.01...
- Page 2 © Guntermann & Drunck GmbH 2021. Alle Rechte vorbehalten. Version 2.01 – 12.02.2021 Firmware: 1.0.8 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 www.gdsys.de sales@gdsys.de i · G&D DVIMUX4-DL-USB...
- Page 3 Erhöhen Sie den Abstand zwischen Gerät und Empfänger. Schließen Sie das Gerät an eine andere Steckdose oder einen anderen Stromkreis als den, mit dem das Empfangsgerät verbunden ist, an. Kontaktieren Sie den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker. G&D DVIMUX4-DL-USB · ii...
-
Page 4: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Der KVM-Switch »DVIMUX4-DL-USB« ............3 Lieferumfang ....................3 Installation ....................... 4 Weiterführende Informationen ................. 8 Inbetriebnahme ....................9 Statusanzeigen ....................9 Umschaltung ....................10 KVM-Kanal umschalten .................. 10 Umschaltung durch Verwendung der Taster ..........10 Umschaltung mit Tastenkombinationen ............ -
Page 5: Sicherheitshinweise
Achten Sie bei der Installation der Geräte darauf, dass die Netzstecker der Geräte jederzeit zugänglich bleiben. Stolperfallen vermeiden Vermeiden Sie bei der Verlegung der Kabel Stolperfallen. Geerdete Spannungsquelle verwenden Betreiben Sie dieses Gerät nur an einer geerdeten Spannungsquelle. G&D DVIMUX4-DL-USB · 1... - Page 6 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. 2 · G&D DVIMUX4-DL-USB...
-
Page 7: Der Kvm-Switch "Dvimux4-Dl-Usb

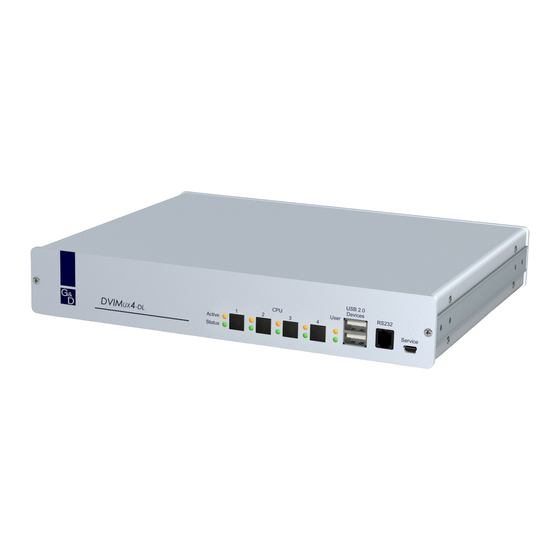

Der KVM-Switch »DVIMUX4-DL-USB« Der KVM-Switch »DVIMUX4-DL-USB« Der KVM-Switch DVIMUX4-DL-USB ermöglicht die Bedienung von bis zu vier Rechnern über einen Arbeitsplatz. Der Arbeitsplatz wird mit einer USB-Tastatur und USB-Maus sowie einem digita- len und/oder analogen Monitor ausgestattet. Die an den KVM-Switch angeschlos- senen Rechner werden zentral am eingerichteten Arbeitsplatz bedient. -
Page 8: Installation
LEDs (siehe Statusanzeigen auf Seite 9) an der Frontseite platziert. Rückseite des KVM-Switches Auf der Rückseite des KVM-Switches sind die Schnittstellen zum Anschluss der Geräte des Arbeitsplatzes und der Rechner angeordnet. Eine detaillierte Beschrei- bung der Schnittstellen finden Sie auf der folgenden Seite. 4 · G&D DVIMUX4-DL-USB... - Page 9 Falls Sie eine Multichannel-Variante des KVM-Switches erworben haben, schließen Sie den bzw. die weiteren Monitore an die hierfür vorgesehenen Schnittstellen Monitor 2 (MC2, MC3 und MC4), Monitor 3 (MC3 und MC4) und (MC4) an. Monitor 4 G&D DVIMUX4-DL-USB · 5...
- Page 10 Line Out: verbinden Sie diese Schnittstelle mit dem Mikrofoneingang des Rechners. Verwenden Sie hierfür eines der Audio-Anschlusskabel (Audio-M/M). Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnittstelle. USB 2.0: Verwenden Sie hierfür eines der USB-Anschlusskabel (USB-AM/BM). 6 · G&D DVIMUX4-DL-USB...
- Page 11 USB 2.0 Line In Line Out USB 2.0 Line In Line Out USB 2.0 Abbildung 4: Schnittstelle zum Anschluss der Stromversorgung Power: Verbinden Sie das Stromversorgungskabel (PowerCable-2 Standard) mit einer Netzsteckdose und der Power-Buchse des KVM-Switches. G&D DVIMUX4-DL-USB · 7...
-
Page 12: Weiterführende Informationen
Zeitpunkt Daten auf das Massenspeichergerät schreibt, wird dieser Vorgang abgebrochen. WICHTIG: Um einen Datenverlust zu vermeiden, verwenden Sie die Funktion zum sicheren Entfernen der Hardware des auf dem Rechner eingesetzten Betriebssystems vor der Umschaltung des Kanals. 8 · G&D DVIMUX4-DL-USB... -
Page 13: Inbetriebnahme
Tastatur initialisiert wurde. blinkt Setup-Modus des KVM-Switches aktiv. Status Der KVM-Switch wird mit der erforderlichen elektrischen Spannung versorgt. Der KVM-Switch ist ausgeschaltet oder die erforderliche elektrische Spannung ist nicht verfügbar. Prüfen Sie gegebenenfalls den korrekten Anschluss des Stromversorgungskabels. G&D DVIMUX4-DL-USB · 9... -
Page 14: Umschaltung
WICHTIG: Die Umschaltung des Kanals erfolgt, wenn die betätigte Tasten- kombination losgelassen wird. HINWEIS: Falls eine der Tastenkombinationen mit einer Tastenkombination eines eingesetzten Anwendungsprogramms kollidiert, kann die Tastenkombination des KVM-Switches angepasst werden (s. Seite 21 f.). 10 · G&D DVIMUX4-DL-USB... -
Page 15: Umschaltung Mit Step-Keys
NUM 1 ... NUM 4 NUM 9 NUM 0 A ... D F1 ... F4 So schalten Sie mit Step-Keys auf einen bestimmten Kanal um: 1. Betätigen Sie auf der Tastatur des Arbeitsplatzes die Tastenkombination oder Hotkey+Step-Key »zurück« Hotkey+Step-Key »vor« G&D DVIMUX4-DL-USB · 11... -
Page 16: Umschaltung Mit Der Maus
Zum Aufbau einer seriellen Verbindung zum KVM-Switch sind die nachfolgend aufgeführten Anschlusseinstellungen durch das serielle Endgerät anzuwenden. Bits pro Sekunde: 115.200 (zur Umschaltung der Bitrate s. Seiten 32) Datenbits: Parität: keine Stoppbits: Flussteuerung: keine 12 · G&D DVIMUX4-DL-USB... - Page 17 Konnte die Umschaltung nicht erfolgen, wird dies durch eine entsprechende Meldung mitgeteilt. Meldung Bedeutung Schaltung auf Kanal erfolgreich ungültige Kanalnummer (out of range) Kanalumschaltung fehlgeschlagen ungültiger Befehl ungültiger Wert (out of range) RS232 mode enabled Switch-Modus (RS232) aktiviert G&D DVIMUX4-DL-USB · 13...
-
Page 18: Usb 2.0-Geräte Permanent Umschalten
Bei aktivierter Hotkey-Verzögerung halten Sie die Tastenkombination sieben Sekunden lang gedrückt. 2. Drücken und halten Sie die Taste Betätigen Sie zusätzlich die Taste HINWEIS: Nach dem Beenden der permanenten Schaltung werden die USB 2-0- Geräte auf den aktuellen KVM-Kanal (s. Seite 10) geschaltet. 14 · G&D DVIMUX4-DL-USB... -
Page 19: Konfiguration
Änderung der Bitrate der RS232-Buchse 115.200 Betriebsmodus der RS232-Buchse Switch Auswahl des Typs der USB-Tastatur PC Multimedia USB 2.0-Datenübertragung (de)aktivieren aktiviert USB-Haltefunktion (Pinning) ausgeschaltet Auf den folgenden Seiten wird die grundlegende Bedienung des Setup-Modus sowie des Setup-Menüs erläutert. G&D DVIMUX4-DL-USB · 15... -
Page 20: Bedienung Des Setup-Modus
Betätigen Sie nach der Aktivierung des Setup-Modus einen der auf den folgenden Seiten beschriebenen Setup-Keys. So beenden Sie den Setup-Modus ohne Ausführung einer Funktion: Betätigen Sie -Taste der Tastatur um den Setup-Modus zu beenden. 16 · G&D DVIMUX4-DL-USB... -
Page 21: Bedienung Des Setup-Menüs
Bits pro Sekunde: 115.200 | (zur Umschaltung der Bitrate s. Seite 31) Datenbits: Parität: Keine Stoppbits: Flusssteuerung: Keine 3. Verwenden Sie das mitgelieferte Datenkabel, um den Rechner mit der Service- Buchse an der Frontseite des KVM-Switches zu verbinden. G&D DVIMUX4-DL-USB · 17... - Page 22 In der rechten Spalte können Sie sofort die aktive Einstellung einer Funktion ablesen. Eine Ausnahme hiervon bilden Menüeintrage, die verschiedene Einstellungen in einem Untermenü ermöglichen. Dies wird durch drei Punkte (...) in der rechten Spalte dargestellt. 18 · G&D DVIMUX4-DL-USB...
- Page 23 Haben Sie einen Menüpunkt ausgewählt, der über einen Unterdialog verfügt, betätigen Sie die , um diesen zu öffnen. Eingabetaste HINWEIS: Detaillierte Anweisungen zur Änderung einer bestimmten Funktion lesen Sie auf den folgenden Seiten. G&D DVIMUX4-DL-USB · 19...
-
Page 24: Konfigurationseinstellungen
4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. Nach der Umschaltung wird der aktive Hotkey in einen Doppel-Hotkey (oder umgekehrt) konvertiert: einfacher Hotkey Doppel-Hotkey Strg Strg+Shift Alt+Shift Alt Gr Alt Gr+Strg Win+Strg Shift Shift+Win 20 · G&D DVIMUX4-DL-USB... -
Page 25: Änderung Des Einfachen Hotkeys
Aktivierung des Hotkeys Alt Aktivierung des Hotkeys Alt Gr Alt Gr Aktivierung des Hotkeys Win Aktivierung des Hotkeys Shift Shift 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. G&D DVIMUX4-DL-USB · 21... -
Page 26: Änderung Des Doppel-Hotkeys
Aktivierung des Doppel-Hotkeys Alt Gr + Strg Win+Ctrl Aktivierung des Doppel-Hotkeys Win + Strg Aktivierung des Doppel-Hotkeys Shift + Win Shift+Win 5. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. 22 · G&D DVIMUX4-DL-USB... -
Page 27: Änderung Der Select-Keys
A ... D Aktivierung der Select-Keys A, B, C, D Aktivierung der Select-Keys F1, F2, F3, F4 F1 ... F4 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. G&D DVIMUX4-DL-USB · 23... -
Page 28: Hotkey-Verzögerung Ein- Oder Ausschalten
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um die Hotkey-Ver- zögerung an- oder auszuschalten: Aktivierung der Hotkey-Verzögerung Deaktivierung der Hotkey-Verzögerung 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. 24 · G&D DVIMUX4-DL-USB... -
Page 29: Standardeinstellungen Wiederherstellen
Zeile Set System Defaults aus. 3. Betätigen Sie die Eingabetaste , um die Standardeinstellungen wiederherzustellen. 4. Bestätigen Sie die erscheinende Sicherheitsabfrage mit der Eingabetaste . Ein Abbruch der Funktion ist alternativ mit der Taste möglich. G&D DVIMUX4-DL-USB · 25... -
Page 30: Automatische Aufschaltung Des Ersten Kanals
Tastatur, um zwischen folgenden Optionen zu wählen: Aktivierung des zuletzt aktiven Kanals nach dem Einschalten Aktivierung von Kanal 1 nach dem Einschalten 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. 26 · G&D DVIMUX4-DL-USB... -
Page 31: Umschaltung Über Taster An Der Frontseite (De)Aktivieren
Tastatur, um zwischen folgenden Optionen zu wählen: Umschaltung über Taster an der Frontseite deaktiviert Umschaltung über Taster an der Frontseite aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. G&D DVIMUX4-DL-USB · 27... -
Page 32: Umschaltung Über Tastenkombinationen (De)Aktivieren
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Umschaltung über Tastenkombination deaktiviert Umschaltung über Tastenkombination aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. 28 · G&D DVIMUX4-DL-USB... -
Page 33: Umschaltung Über Step-Keys (De)Aktivieren
Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Verwendung von Step-Keys deaktiviert Verwendung der angezeigten Step-Keys aktiviert [Step-Keys] 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. G&D DVIMUX4-DL-USB · 29... -
Page 34: Umschaltung Mit Der Maus (De)Aktivieren
Select Channel via Mouse 3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Single Multiple 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. 30 · G&D DVIMUX4-DL-USB... -
Page 35: Änderung Der Bitrate Der Service-Buchse
Dialog zu verlassen. 6. Betätigen Sie die Taste , um die Einstellungen zu speichern. Modus der Service-Buchse WICHTIG: Bei der Variante DVIMUX4-DL-USB ist der Modus Setup-Menü der Ser- vice-Buchse voreingestellt. Eine Änderung ist nicht möglich. G&D DVIMUX4-DL-USB · 31... -
Page 36: Änderung Der Bitrate Der Rs232-Buchse
Dialog zu verlassen. 6. Betätigen Sie die Taste , um die Einstellungen zu speichern. Betriebsmodus der RS232-Buchse WICHTIG: Bei der Variante DVIMUX4-DL-USB ist der Modus der RS232- Switch Buchse voreingestellt. Eine Änderung ist nicht möglich. 32 · G&D DVIMUX4-DL-USB... -
Page 37: Auswahl Des Typs Der Usb-Tastatur
Verwendung des Controllers zur Bedienung der am KVM-Switch ange- schlossenen Rechner: EINGABEGERÄT EINSTELLUNG Contour ShuttlePRO v2 Contour SP2 LK463-kompatible Tastatur: An den KVM-Switch können Sie eine LK463-kompatible Tastatur anschließen. Die Anordnung der 108 Tasten solcher Tastaturen entspricht dem OpenVMS-Tastaturlayout. G&D DVIMUX4-DL-USB · 33... - Page 38 Kanals. 6. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. WICHTIG: Erfolgt die Umschaltung auf die Einstellung SUN German bzw. SUN US ist abschließend ein Reboot des Sun-Rechners erforderlich. 34 · G&D DVIMUX4-DL-USB...
- Page 39 »Solaris Shortcut Keys« des Sun Keyboards Strg+Alt+F2 Wiederholen Strg+Alt+F3 Eigenschaften Strg+Alt+F4 Zurücknehmen Strg+Alt+F5 Vordergrund Strg+Alt+F6 Kopieren Strg+Alt+F7 Öffnen Strg+Alt+F8 Einfügen Strg+Alt+F9 Suchen Strg+Alt+F10 Ausschneiden Strg+Alt+F11 Hilfe Strg+Alt+F12 Still Strg+Alt+NUM+ Lauter Strg+Alt+NUM- Leiser Strg+Alt+NUM* Compose Strg+Alt+Pause Shutdown Pause+A Stop G&D DVIMUX4-DL-USB · 35...
-
Page 40: Usb 2.0-Datenübertragung (De)Aktivieren
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um eine der folgenden Tastaturen auszuwählen: enabled USB 2.0-Datenübertragung aktiviert (Standard) disabled USB 2.0-Datenübertragung deaktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. 36 · G&D DVIMUX4-DL-USB... -
Page 41: Usb-Haltefunktion (Pinning)
3. Betätigen Sie (mehrfach) die der Tastatur, um eine der folgenden Leertaste Tastaturen auszuwählen: USB-Haltefunktion deaktiviert (Standard) disabled enabled USB-Haltefunktion aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste , um diese zu speichern. G&D DVIMUX4-DL-USB · 37... -
Page 42: Technische Daten
Audio Art: analog Bandbreite: 22 kHz Sonstige Service: 1 × Mini-USB-B-Buchse Schnittstellen RS232: 1 × RJ 11-Buchse Stromversorgung Typ: Internes Netzteil Anschluss: Kaltgerätestecker (IEC-320 C14) Gehäuse Material: Aluminium eloxiert Konformität CE, EAC, FCC Klasse B, RoHs 38 · G&D DVIMUX4-DL-USB... - Page 43 Stromaufnahme (max.): 200mA@240VAC; 511mA@100VAC Leistungsaufnahme (max.): 28,5W@240VAC; 28,5W@100VAC Gehäuse Maße (B × H × T): 270 × 88 × 210 mm Gewicht: ca. 2,1 kg Einsatzumgebung Temperatur: +5 bis +40 °C Luftfeuchte: 20% bis 80%; nicht kondensierend G&D DVIMUX4-DL-USB · 39...
- Page 44 Stromaufnahme (max.): 233mA@240VAC; 611mA@100VAC Leistungsaufnahme (max.): 33,8W@240VAC; 34,3W@100VAC Gehäuse Maße (B × H × T): 270 × 132 × 210 mm Gewicht: ca. 2,5 kg Einsatzumgebung Temperatur: +5 bis +35 °C Luftfeuchte: 20% bis 80%; nicht kondensierend 40 · G&D DVIMUX4-DL-USB...
- Page 46 © Guntermann & Drunck GmbH 2021. All rights reserved. Version 2.01 – 12/02/2021 Firmware: 1.0.8 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 www.gdsys.de sales@gdsys.de i · G&D DVIMUX4-DL-USB...
- Page 47 Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. G&D DVIMUX4-DL-USB · ii...
- Page 48 Table of contents Contents Safety instructions .................... 1 The »DVIMUX4-DL-USB« KVM switch ............3 Package Contents ..................... 3 Installation ....................... 4 Further information ..................8 Start-up ......................9 Status displays ....................9 Switching ......................10 Switching KVM channels ................. 10 Switching via buttons .................
-
Page 49: Safety Instructions
During the installation of the devices, ensure that the power plugs remain accessible. Avoid tripping hazards Avoid tripping hazards while laying cables. Only use a grounded voltage source Operate this device by using a grounded voltage source. G&D DVIMUX4-DL-USB · 1... - Page 50 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. 2 · G&D DVIMUX4-DL-USB...
-
Page 51: The "Dvimux4-Dl-Usb" Kvm Switch
The »DVIMUX4-DL-USB« KVM switch The »DVIMUX4-DL-USB« KVM switch The DVIMUX4-DL-USB KVM switch enables you to operate up to four computers via one console. The console is provided with a USB keyboard, a USB mouse and a digital and/or analog monitor. The computers connected to the KVM switch are operated from the installed console. -
Page 52: Installation
The front panel also provides several LEDs (see Status displays on page 9). The back panel of the KVM switch The back panel of the KVM switch provides interfaces to connect the console devices and the computers. The following page contains a detailed description of these inter- faces. 4 · G&D DVIMUX4-DL-USB... - Page 53 Plug the monitor’s DVI-I cable to this interface. NOTE: If you purchased a multi-channel variant of the KVM switch, connect the additional monitors to the (MC2, MC3 and MC4), (MC3 and Monitor 2 Monitor 3 MC4) resp. Monitor 4 (MC4) interfaces. G&D DVIMUX4-DL-USB · 5...
- Page 54 Line Out: audio connection cables (Audio-M/M) to connect this interface to the computer’s microphone input. Use one of the USB connection cables (USB-AM/BM) to connect one of the USB 2.0: computer‘s USB interfaces to this interface. 6 · G&D DVIMUX4-DL-USB...
- Page 55 Line Out USB 2.0 Line In Line Out USB 2.0 Figure 4: Interface to connect the power supply Power: Connect the power cable (PowerCable-2 Standard) to a power outlet and the Power socket of the KVM switch. G&D DVIMUX4-DL-USB · 7...
-
Page 56: Further Information
If the computer is writing data on the mass storage device at this point in time, this process is going to be cancelled. IMPORTANT: To avoid data loss, use the Safely Remove Hardware function of the applied operating system before switching the channel. 8 · G&D DVIMUX4-DL-USB... -
Page 57: Start-Up
The setup mode of the KVM switch is active. Status The KVM switch is supplied with the necessary voltage. The KVM switch is turned off or is not supplied with the necessary voltage. If necessary, check the proper connection of the power supply cable. G&D DVIMUX4-DL-USB · 9... -
Page 58: Switching
Switching between the channels takes place if the pressed key combi- nation is released. NOTE: If one of these key combinations interferes with a key combination of an installed application program, the key combination of the KVM switch can be adjusted (see page 21). 10 · G&D DVIMUX4-DL-USB... -
Page 59: Switching Via Step Keys
NUM 1 ... 4 NUM 9 NUM 0 A ... D F1 ... F4 How to use step keys to switch to a certain channel: 1. Press on the Hotkey+»Back« step key Hotkey+»Forward« step key console keyboard. G&D DVIMUX4-DL-USB · 11... -
Page 60: Switching By Mouse
Use the following connection settings for the serial end device to establish a serial connection to the KVM switch. Bits per second: 115.200 (to switch the bitrate, see pages 32) Data bits: Parity: none Stop bits: Flow control: none 12 · G&D DVIMUX4-DL-USB... - Page 61 The KVM switch confirms the successful execution of a command and otherwise sends a meassage. Message Meaning switching to channel successful invalid channel number (out of range) channel switching failed invalid command invalid value (out of range) RS232 mode enabled switch mode (RS232) enabled G&D DVIMUX4-DL-USB · 13...
-
Page 62: Permanent Switching Of Usb 2.0 Devices
If the hotkey delay is enabled, press and hold the key combination for seven seconds. 2. Press and hold the key. 3. Additionally, press the key NOTE: After disabling the permanent switching of USB 2.0 devices, the devices are switched to the active KVM channel (see page 10). 14 · G&D DVIMUX4-DL-USB... -
Page 63: Configuration
Switch Selecting the USB keyboard type PC Multimedia Enabling/Disabling USB 2.0 data transmission enabled USB pinning disabled Basic operation of the setup mode as well as the setup menu is explained in the fol- lowing pages. G&D DVIMUX4-DL-USB · 15... -
Page 64: Operating The Setup Mode
How to perform a setup function: After enabling the setup mode, press one of the setup keys described on the fol- lowing pages. How to end the setup mode without performing a function: Press to end the setup mode. 16 · G&D DVIMUX4-DL-USB... -
Page 65: Operating The Setup Menu
Bits per second: 115.200 | (to switch the bitrate, see page 31) Data bits: Parity: none Stop bits: Flow control: none 3. Use the provided data cable to connect the computer to the Service port at the front panel of the KVM switch. G&D DVIMUX4-DL-USB · 17... - Page 66 Service Port Config: RS232 Port Config: 'Space': Toggle 'S': Save The right column displays the active setting of the respective function. Menu items with submenus containing more settings are indicated with three dots (...) in the right column. 18 · G&D DVIMUX4-DL-USB...
- Page 67 Space key (repeatedly). A menu item that has a sub-dialogue available can be opened by pressing Enter NOTE: The following pages provide detailed information on how to change a cer- tain function. G&D DVIMUX4-DL-USB · 19...
-
Page 68: Configuration Settings
4. Press the key to save your settings. Depending on your settings, the active hotkey is converted into a double hotkey (or vice versa): Single Hotkey Double Hotkey Ctrl Ctrl+Shift Alt+Shift Alt Gr Alt Gr+Ctrl Win+Ctrl Shift Shift+Win 20 · G&D DVIMUX4-DL-USB... -
Page 69: Changing The Single Hotkey
(repeatedly) to enable a certain hotkey: enables Ctrl hotkey Ctrl enables Alt hotkey enables Alt Gr hotkey Alt Gr enables Win hotkey Shift enables Shift hotkey 4. Press the key to save your settings. G&D DVIMUX4-DL-USB · 21... -
Page 70: Changing The Double Hotkey
enables Ctrl+Shift double hotkey Ctrl+Shift enables Alt+Shift double hotkey Alt+Shift Alt Gr+Ctrl enables Alt Gr+Ctrl double hotkey Win+Ctrl enables Win+Ctrl double hotkey Shift+Win enables Shift+Win double hotkey 5. Press the key to save your settings. 22 · G&D DVIMUX4-DL-USB... -
Page 71: Changing The Select Keys
enables select keys NUM 1, [...], NUM 3, NUM 4 NUM 1 ... 4 A ... D enables select keys A, B, C, D enables select keys F1, F2, F3, F4 F1 ... F4 4. Press the key to save your settings. G&D DVIMUX4-DL-USB · 23... -
Page 72: Enabling/Disabling The Hotkey Delay
Arrow Arrow Hotkey Delay 3. Press the key (repeatedly) to enable/disable the hotkey delay: Space enables hotkey delay disables hotkey delay 4. Press the key to save your settings. 24 · G&D DVIMUX4-DL-USB... -
Page 73: Resetting The Defaults
2. Use the Arrow Arrow keys to select the Set System Defaults entry. 3. Press Enter to reset the default settings. 4. Confirm the pop up security query with . Enter Pressing the key cancels the function. G&D DVIMUX4-DL-USB · 25... -
Page 74: Auto-Accessing The First Channel
Select Ch.1 after Power up entry. 3. Press the Space key (repeatedly) to choose between the following options: accesses the recently active channel after booting accesses channel 1 after booting 4. Press the key to save your settings. 26 · G&D DVIMUX4-DL-USB... -
Page 75: (De)Activating The Switching Via Front Buttons
3. Press the Space key (repeatedly) to choose one of the following options: disables the switching via front button enables the switching via front button 4. Press the key to save your settings. G&D DVIMUX4-DL-USB · 27... -
Page 76: (De)Activating The Switching Via Hotkeys
Select Channel via Hotkey entry. 3. Press the Space key (repeatedly) to choose one of the following options: disables the switching via hotkeys enables the switching via hotkeys 4. Press the key to save your settings. 28 · G&D DVIMUX4-DL-USB... -
Page 77: (De)Activating The Switching Via Step Keys
Select Channel via Step Key entry. 3. Press the Space key (repeatedly) to choose between the following options: step keys disabled [Step-Keys] step keys enabled 4. Press the key to save your settings. G&D DVIMUX4-DL-USB · 29... -
Page 78: Enabling/Disabling Switching By Mouse
2. Use the Arrow Arrow keys to select Select Channel via Mouse 3. Press the Space key (repeatedly) to choose between the following options: Single Multiple 4. Press the key to save your settings. 30 · G&D DVIMUX4-DL-USB... -
Page 79: Changing The Bitrate Of The Service Port
6. Press the key to save your settings. Mode of the Service port IMPORTANT: For the variant DVIMUX4-DL-USB, the mode Setup Menu is set as default mode for the service socket. It is not possible to change this mode. G&D DVIMUX4-DL-USB · 31... -
Page 80: Changing The Bitrate Of The Rs232 Port
6. Press the key to save your settings. Mode of the RS232 port IMPORTANT: For the variant DVIMUX4-DL-USB, the Switch mode is set as default mode for the service socket. It is not possible to change this mode. 32 · G&D DVIMUX4-DL-USB... -
Page 81: Selecting The Usb Keyboard Type
Contour ShuttlePRO v2 Contour SP2 LK463 compatible keyboard: You can connect an LK463 compatible keyboard to the KVM switch. The order of the 108 keys of these keyboards corresponds to the Open- VMS keyboard layout. G&D DVIMUX4-DL-USB · 33... - Page 82 5. Repeat steps 3 and 4 to change this setting for another channel. 6. Press the key to save your settings. IMPORTANT: Changing to the SUN German SUN US keymode requires a reboot of the Sun computer. 34 · G&D DVIMUX4-DL-USB...
- Page 83 »Solaris Shortcut Key« of the Sun keyboard Ctrl+Alt+F2 Again Ctrl+Alt+F3 Props Ctrl+Alt+F4 Undo Ctrl+Alt+F5 Front Ctrl+Alt+F6 Copy Ctrl+Alt+F7 Open Ctrl+Alt+F8 Paste Ctrl+Alt+F9 Find Ctrl+Alt+F10 Ctrl+Alt+F11 Help Ctrl+Alt+F12 Mute Ctrl+Alt+NUM+ Loud Ctrl+Alt+NUM- Quiet Ctrl+Alt+NUM* Compose Ctrl+Alt+Pause Shutdown Pause+A Stop G&D DVIMUX4-DL-USB · 35...
-
Page 84: Enabling/Disabling Usb 2.0 Data Transmission
3. Press the Space key (repeatedly) to choose between the following key- boards: enabled USB 2.0 data transmission enabled (default) USB 2.0 data transmission disabled disabled 4. Press the key to save your settings. 36 · G&D DVIMUX4-DL-USB... -
Page 85: Usb Pinning
Arrow USB Pinning Enter 3. Press the Space key (repeatedly) to choose between the following key- boards: USB pinning disabled (default) disabled enabled USB pinning ensabled 4. Press the key to save your settings. G&D DVIMUX4-DL-USB · 37... -
Page 86: Technical Data
Other interfaces Service:: 1 × Mini-B USB socket RS232: 1 × RJ 11 socket Power supply Type: internal power pack Connection: IEC plug (IEC-320 C14) Casing Material: anodised aluminium Conformity CE, EAC, FCC Class B, RoHS 38 · G&D DVIMUX4-DL-USB... - Page 87 Power consumption (max.): 28,5W@240VAC; 28,5W@100VAC Casing Dimensions (W × H × D): 270 × 88 × 210 mm Weight: approx. 2,1 kg Operational environ- Temperature: +5 to +40 °C ment Air humidity: 20 % to 80 %, non-condensing G&D DVIMUX4-DL-USB · 39...
- Page 88 Power consumption (max.): 33,8W@240VAC; 34,3W@100VAC Casing Dimensions (W × H × D): 270 × 132 × 210 mm Weight: approx. 2,5 kg Operational environ- Temperature: +5 bis +35 °C ment Air humidity: 20 % to 80 %, non-condensing 40 · G&D DVIMUX4-DL-USB...
- Page 92 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. https://gdsys.de/A9100152 Guntermann & Drunck GmbH Obere Leimbach 9 5 7074 Siegen Germany www.gdsys.de sales@gdsys.de...
