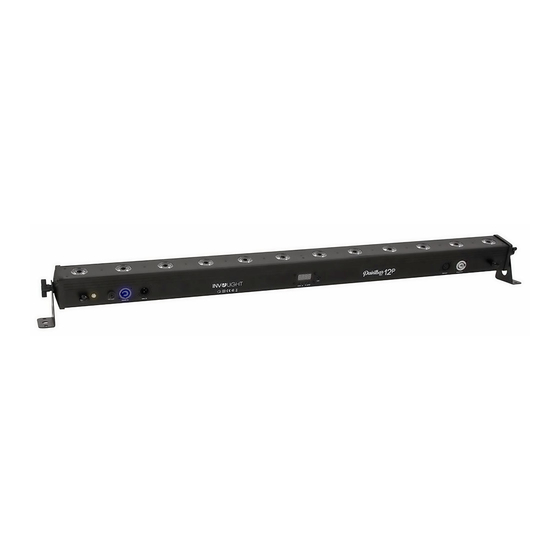

involight PaintBar HEX12P User Manual

Pixel control led bar with 12x12w rgbwa+uv leds
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
User manual
Руководство по эксплуатации
Paint BAR HEX12P
Pixel Control
LED Bar mit 12x12W RGBWA+UV LEDs
LED Bar with 12x12W RGBWA+UV LEDs
Светодиодная панель 6 x12Вт. RGBWA+UV

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PaintBar HEX12P and is the answer not in the manual?

Questions and answers

Related Manuals for involight PaintBar HEX12P

Summary of Contents for involight PaintBar HEX12P

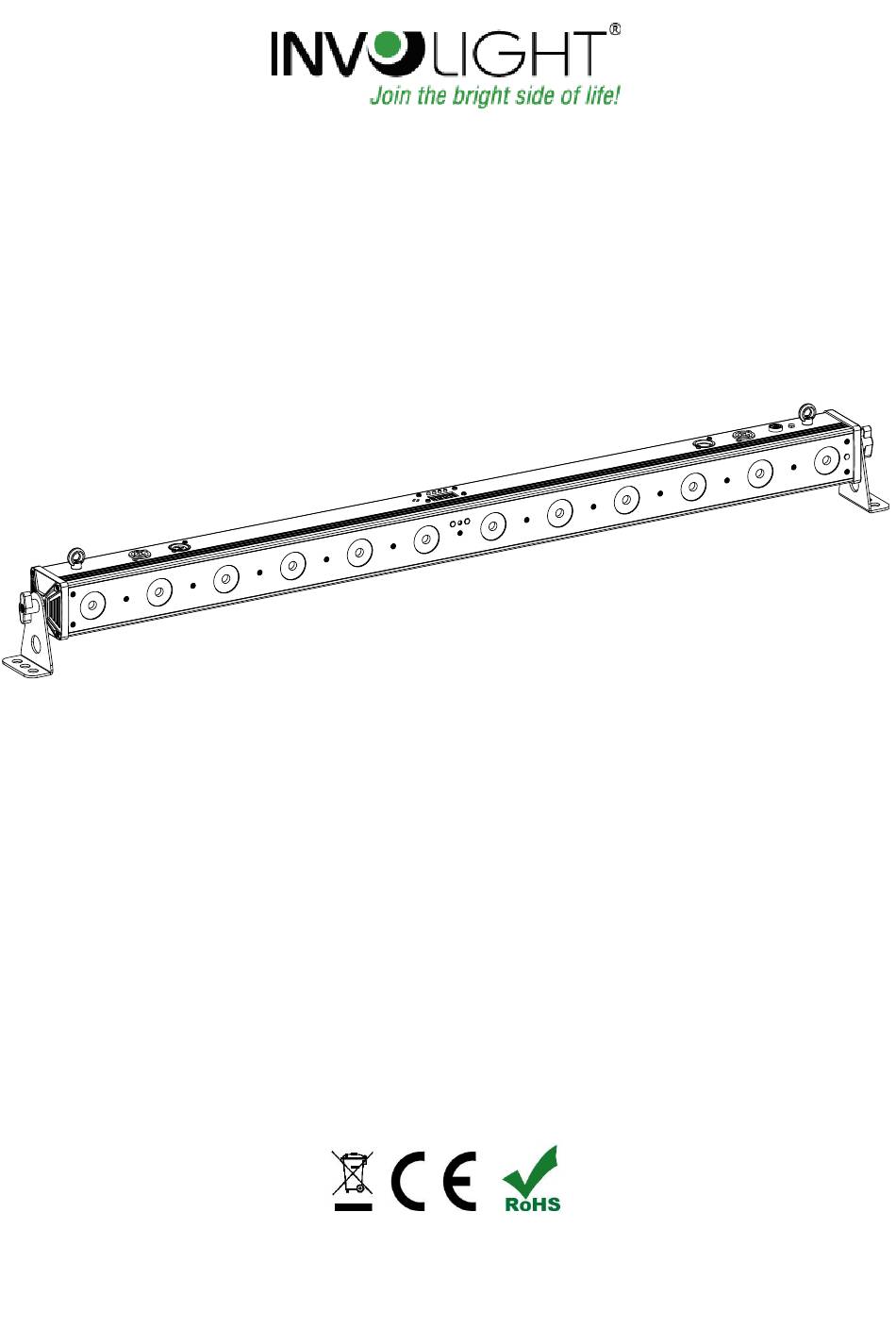

  • Page 1 Bedienungsanleitung User manual Руководство по эксплуатации Paint BAR HEX12P Pixel Control LED Bar mit 12x12W RGBWA+UV LEDs LED Bar with 12x12W RGBWA+UV LEDs Светодиодная панель 6 x12Вт. RGBWA+UV...

  • Page 2: Table Of Contents

    DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen und Bedienung: ..................... 4 3.1 Bedienung: ........................4 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............

  • Page 3: Teil 1: Warnhinweise

    Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „PAINTBAR HEX12P“! Mit diesem Gerät sind Sie Eigentümer eines hochwertigen und professionellen LED Wallwasher mit modernster Technik. Damit Ihnen Ihr „PAINTBAR HEX12P“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler.

  • Page 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl.

  • Page 5: Bestimmungsgemäße Verwendung

    Betriebsarten über das On-Board Menü einstellen und beeinflussen. 3.1 Bedienung: Der INVOLIGHT „PaintBAR HEX12P“ ist ein DMX-512-steuerbarer LED Effektstrahler. Er kann über 5, 6 oder 77 DMX-Kanäle, automatisch oder Musik gesteuert und als Master oder Slave eingesetzt werden. Über den Netzstecker wird das Gerät mit Hilfe des beiliegenden Stromkabels mit dem Strom-Netz verbunden.

  • Page 6: Betriebsarten Und Einstellung Des On-Board Menüs

    UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Der „PaintBAR HEX12P“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1 Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu“ so oft, bis die einzustellende Funktion erreicht ist.
  • Page 7 Sie können folgende Modi und Funktionen einstellen: Modus Menü Sub Menü Beschreibung d001 DMX-Kanal-Modus auswählen und DMX Addr Startadresse einstellen. 11CH d512 77CH S 01 S 02 GREEN S 03 BLUE S 04 WHITE S 05 AMBER S 06 S 07 YELLOW S 08 MAGENTA...
  • Page 8 Laufgeschwindigkeit jeweils in 9 Schritten eingestellt werden. „1“ steht für die SP 9 langsamste, „9“ für die schnellste Geschwindigkeit. SE 1 SENS:1 = minimale Empfindlichkeit, SEnS Mikrofonempfindlichkeit SENS:9 = maximale Empfindlichkeit SE 9 R000 Rot, Intensität 0% - 100% R255 G000 Grün, Intensität 0% - 100%...

  • Page 9: Belegung Der Dmx Kanäle In Der Übersicht

    3.3 Belegung der DMX Kanäle in der Übersicht: HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. 5 Kanal Modus: DMX Modus Kanal Wert Beschreibung Kommentare Beeinflusst alle 000 - 255 Master Dimmer 0 - 100% Funktionen von CH3...
  • Page 10 langsam → Mikrofonempfindlichkeit: Funktionen von CH4 min. → max. schnell Einstellbar wenn Einstellbar wenn Sound Auto Programm Programm 1, 2, 3 oder 1, 2, 3 oder 4 4 über CH4 benutzt über CH4 wird. benutzt wird. 6 Kanal Modus: Rot, 000 - 255 Intensität 0% - 100% Grün,...
  • Page 11 92-95 R+G+W 96-99 R+G+A 100-103 R+G+UV 104-107 R+B+W 108-111 R+B+A 112-115 R+B+UV 116-119 R+W+A 120-123 R+W+UV 124-127 R+A+UV 128-131 G+B+W 132-135 G+B+A 136-139 G+B+UV 140-143 G+W+A 144-147 G+W+UV 148-151 G+A+UV 152-155 B+W+A 156-159 B+W+UV 160-163 B+A+UV 164-167 W+A+UV 168-171 R+G+B+W 172-175 R+G+B+A 176-179...
  • Page 12 205-209 Auto Programm 2 210-214 Auto Programm 3 215-219 Auto Programm 4 220-224 Keine Funktion 225-229 Sound Programm 1 230-234 Sound Programm 2 235-239 Sound Programm 3 240-244 Sound Programm 4 245-255 Keine Funktion Geschwindigkeit: langsam → Mikrofonempfindlichkeit: schnell min. → max. CH11 0-255 Einstellbar wenn Auto...
  • Page 13 Intensität 0% - 100% Weiß, 000 - 255 Intensität 0% - 100% Amber, 000 - 255 Intensität 0% - 100% 000 - 255 Intensität 0% - 100% Rot, 000 - 255 Intensität 0% - 100% Grün, 000 - 255 Intensität 0% - 100% Blau, 000 - 255 Intensität 0% - 100%...
  • Page 14 Amber, 000 - 255 Intensität 0% - 100% 000 - 255 Intensität 0% - 100% Rot, 000 - 255 Intensität 0% - 100% Grün, 000 - 255 Intensität 0% - 100% Blau, 000 - 255 Intensität 0% - 100% Weiß, 000 - 255 Intensität 0% - 100% Amber,...
  • Page 15 Rot, 000 - 255 Intensität 0% - 100% Grün, 000 - 255 Intensität 0% - 100% Blau, 000 - 255 Intensität 0% - 100% Weiß, 000 - 255 Intensität 0% - 100% Amber, 000 - 255 Intensität 0% - 100% 000 - 255 Intensität 0% - 100% 000 - 009...

  • Page 16: Verbindungen In Der Betriebsart „Dmx

    DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb: Der „PaintBAR HEX12P“ lässt sich auch im Stand-Alone-Betrieb ohne DMX-Controller einsetzen. Trennen Sie dazu den „PaintBAR HEX12P“ vom Controller und rufen Sie das vorprogrammierte Programm auf.

  • Page 17: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)

    3.7 Infrarot-Fernbedienung (im Lieferumfang enthalten): Die mitgelieferte Fernbedienung ermöglicht das Ansteuern der „PaintBAR HEX12P“ auch ohne DMX-Controller und bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen. Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der Fernbedienung keine Hindernisse befinden.

  • Page 18: Teil 4. Fehlerbehebung

    4: Setzen Sie die neue Sicherung in den Sicherungshalter ein. 5: Setzen Sie den Sicherungshalter wieder im Gehäuse ein. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 6: Technische Daten: PAINTBAR HEX12P MODELLBEZEICHNUNG: Produktart: LED BAR / Wallwasher...

  • Page 19: Teil 7: Umweltschutz

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Page 20 ENGLISH Table of contents Part 1: Warnings: ...................... 20 1.1. Overview of the meaning of symbols and signal words: ......20 1.2 Safety instructions: ..................21 1.3 Intended use: ....................22 Part 2: Installation: ....................22 Part 3: Functions and operation: ................22 3.1 Operation: ......................

  • Page 21: Part 1: Warnings

    LED wallwasher with the latest technology. In order to make your "PAINTBAR HEX12P" a pleasure for you, please read this manual carefully before using it. If you have any questions, please contact your local INVOLIGHT dealer.

  • Page 22: Safety Instructions

    1.2 Safety instructions: This information sheet contains important information on the safe operation of the device. Ensure that this information is available to all persons using this device. The type plate is located on the underside of the unit. Please read all warnings and operating instructions carefully before operating this unit. Please keep this manual for future reference.

  • Page 23: Intended Use

    3.1 Operation: The INVOLIGHT "PaintBAR HEX12PP" is a DMX 512 controllable LED effect light. It can be controlled via 5, 6 or 41 DMX channels, automatically or music and used as master or slave. The device is connected to the power supply via the mains cable.

  • Page 24: Operating Modes And Setting Of The On-Board Menu

    DOWN - To decrease a value The "PaintBAR HEX12P" has various operating modes, all of which can be set via the on-board menu (see fig.1 housing back). Always press "Menu" repeatedly until the function to be set is reached. With "Enter" you get to the individual, adjustable values.
  • Page 25 S 07 YELLOW S 08 MAGENTA S 09 CYAN S 10 DARK ORANGE S 11 GREEN YELLOW S 12 SALMON S 13 TURQUISE S 14 LIGHT GREEN S 15 ORANGE S 16 LAVENDER S 17 LIGHT BLUE S 18 DARK BLUE S 19 PINK Au 1...

  • Page 26: Assignment Of The Dmx Channels In The Overview

    Intensity 0% - 100% U255 A000 Amber, Intensity 0% - 100% A255 U000 Intensity 0% - 100% U255 dI 1 Master dimmer for static colors and Internal dIMM Master Dimmer programs. dI 9 If the silent mode is activated "ON", the light beams of the unit switch off (BLACKOUT) if no further music signals (bass impulses) are received.
  • Page 27 080 - 089 MAGENTA 090 - 099 CYAN 100 - 109 DARK ORANGE 110 - 119 GREEN YELLOW 120 - 129 SALMON 130 - 139 TURQUISE 140 - 149 LIGHT GREEN 150 - 159 ORANGE 160 - 169 LAVENDER 170 - 179 LIGHT BLUE 180 - 189 DARK BLUE...
  • Page 28 11 Chanel Mode: 0-255 0-255 Green 0-255 Blue 0-255 White 0-255 Amber 0-255 0-255 MASTER DIMMER 0-100% 0-15 NO FUNCTION 16-255 STROBE FROM SLOW TO FAST No function 8-11 Green 12-15 Blue 16-19 White 20-23 Amber 24-27 28-31 32-35 36-39 40-43 44-47 R+UV...
  • Page 29 204-207 R+W+A+UV 208-211 G+B+W+A 212-215 G+B+W+UV 216-219 G+B+A+UV 220-223 G+W+A+UV 224-227 B+W+A+UV 228-231 R+G+B+W+A 232-235 R+G+B+W+UV 236-239 R+G+B+A+UV 240-243 R+G+W+A+UV 244-247 R+B+W+A+UV 248-251 G+B+W+A+UV 252-255 R+G+B+W+A+UV No function 10-19 20-29 Green 30-39 Blue 40-49 White 50-59 Amber CH10 60-69 70-79 Yellow 80-89 Magenta...
  • Page 30 Intensity 0% - 100% Blue, 000 - 255 Intensity 0% - 100% White, 000 - 255 Intensity 0% - 100% Amber, 000 - 255 Intensity 0% - 100% 000 - 255 Intensity 0% - 100% Red, 000 - 255 Intensity 0% - 100% Green, 000 - 255 Intensity 0% - 100%...
  • Page 31 White, 000 - 255 Intensity 0% - 100% Amber, 000 - 255 Intensity 0% - 100% 000 - 255 Intensity 0% - 100% Red, 000 - 255 Intensity 0% - 100% Green, 000 - 255 Intensity 0% - 100% Blue, 000 - 255 Intensity 0% - 100% White,...
  • Page 32 000 - 255 Intensity 0% - 100% Red, 000 - 255 Intensity 0% - 100% Green, 000 - 255 Intensity 0% - 100% Blue, 000 - 255 Intensity 0% - 100% White, 000 - 255 Intensity 0% - 100% Amber, 000 - 255 Intensity 0% - 100% 000 - 255...
  • Page 33 110 - 119 GREEN YELLOW 120 - 129 SALMON 130 - 139 TURQUISE 140 - 149 LIGHT GREEN 150 - 159 ORANGE 160 - 169 LAVENDER 170 - 179 LIGHT BLUE 180 - 189 DARK BLUE 190 - 199 PINK 200 - 255 No Function 000 - 009...

  • Page 34: Connections In "Dmx" Mode

    DMX output of the first slave device to the DMX input of the second slave device and so on. 3.6 Stand-Alone-Operation: The "PaintBAR HEX12P" can also be used in stand-alone mode without a DMX controller. Disconnect the "PaintBAR HEX12P" from the controller and call the preProgramed program.

  • Page 35: Infrared Remote Control (Included)

    3.7 Infrared remote control (included): The included remote control allows you to control the "PaintBAR HEX12P" even without a DMX controller and offers much more possibilities than the functions available via the on-board menu. Make sure the remote control is pointing directly at the unit and there are no obstructions between the unit and the remote control.

  • Page 36: Part 4: Troubleshooting

    4: Insert the new fuse into the fuse holder. 5: Replace the fuse holder in the housing. Maintenance and service are reserved for the authorized personnel only! Part 6: Technical specifications: PAINTBAR HEX12P MODEL NAME: Product type: LED BAR / Wallwasher...

  • Page 37: Part 7: Environmental Predection

    Stand: 01 / 2020 Technical and optical changes within the framework of the product improvement are reserved - even without prior notice. No liability shall be accepted for printing errors and resulting faulty operation. If in doubt, consult your INVOLIGHT dealer!
  • Page 38 Ру ́ сский Содержание Часть 1: Предупреждения....................... 38 1.1 общие сведения значений символов и предупреждений: .......... 38 1.2 указания по технике безопасности: ................39 1.3 Использование По Назначению: .................. 40 Часть 2: Установка........................40 Часть 3: Функции........................40 3.1 Управление: ........................

  • Page 39: Часть 1: Предупреждения

    Поздравляем вас с покупкой INVOLIGHT " PaintBAR HEX12P"! Вы стали обладателем высококачественной и профессиональной светодиодной панели. Для обеспечения надежного функционирования " PaintBAR HEX12P" в течение длительного времени, внимательно прочтите данное руководство перед началом эксплуатации устройства. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с вашим...

  • Page 40: Указания По Технике Безопасности

    1.2 указания по технике безопасности: Данный раздел содержит важную информацию по безопасной эксплуатации устройства. Убедитесь, что эта информация доступна всем лицам, использующим данное устройство. Табличка находится на нижней части устройства. Пожалуйста, внимательно прочтите все предупреждения и инструкции перед вводом данного устройства в...

  • Page 41: Использование По Назначению

    питания к электрической сети. Через Powercon-удлинитель (опционально) можно направить поток электричества от одного к следующему устройству. Таким образом несколько устройств могут питаться от одной розетки. Вы можете настроить различные режимы работы на дисплее в меню " PaintBAR HEX12P", либо управлять им с любого стандартного DMX-контроллера.

  • Page 42: Режимы Работы И Настройки Меню

    UP – Значение «вверх» регулировки по меню. DOWN – Значение «вниз» регулировки по меню. PaintBAR HEX12P", имеет различные режимы работы, которые можно выбрать через дисплей - меню (См. рис.1 задняя часть корпуса) и установить. Для этого необходимо нажать „Menu“ и выбрать ту функцию для...
  • Page 43 GREEN (зеленый) S 02 BLUE (синий) S 03 WHITE (белый) S 04 AMBER (янтарный) S 05 UV (ультрафиолет) S 06 YELLOW (желтый) S 07 MAGENTA (пурпурный) S 08 CYAN (голубой) S 09 DARK ORANGE S 10 (темно – оранжевый) GREEN YELLOW S 11 (желто-зеленый) SALMON (оранжево...
  • Page 44 возможность g000 регулировать Зеленый, яркость света яркость 0% - 100% каждого из 6 g255 светодиодов b000 (R, G, B, W, A и UV) Синий, яркость 0% - 100% b255 U000 Белый, яркость 0% - 100% U255 A000 Янтарный, яркость 0% - 100% A255 u000 Ультрафиолет,...

  • Page 45: Назначение Dmx-Каналов В Таблице

    3.3 Назначение DMX-каналов в таблице: 5-канальный режим: DMX режим Канал Значение Описание Комментарий Работает на CH3 Мастер диммер 0 - 100% 000 - 255 или CH4 Отсутствует 000 - 009 Работает на CH3 и CH4 Стробоскоп: медленно → быстро 010 - 255 Отсутствует.
  • Page 46 1, 2, 3 или 4 Используется при программ работе программ от на CH4. звуковой активации 2, 3 или 4 на CH4. 6 – Канальный режим: Красный, 000 - 255 яркость 0% - 100% Зеленый, 000 - 255 яркость 0% - 100% Синий, 000 - 255 яркость...
  • Page 47 108-111 R+B+A 112-115 R+B+UV 116-119 R+W+A 120-123 R+W+UV 124-127 R+A+UV 128-131 G+B+W 132-135 G+B+A 136-139 G+B+UV 140-143 G+W+A 144-147 G+W+UV 148-151 G+A+UV 152-155 B+W+A 156-159 B+W+UV 160-163 B+A+UV 164-167 W+A+UV 168-171 R+G+B+W 172-175 R+G+B+A 176-179 R+G+B+UV 180-183 R+G+W+A 184-187 R+G+W+UV 188-191 R+G+A+UV 192-195...
  • Page 48 225-229 Sound program1(rate) 230-234 Sound program2(rate) 235-239 Sound program3(rate) 240-244 Sound program4(rate) 245-255 No function Speed: slow → fast Can be Microphone sensitivity: min. → max. CH11 0-255 set when Auto Program 1, 2, Adjustable when sound program 1, 2, 3 or 4 is 3 or 4 is used via CH10.
  • Page 49 яркость 0% - 100% Красный, 000 - 255 яркость 0% - 100% Зеленый, 000 - 255 яркость 0% - 100% Синий, 000 - 255 яркость 0% - 100% Белый, 000 - 255 яркость 0% - 100% Янтарный, 000 - 255 яркость...
  • Page 50 Зеленый, 000 - 255 яркость 0% - 100% Синий, 000 - 255 яркость 0% - 100% Белый, 000 - 255 яркость 0% - 100% Янтарный, 000 - 255 яркость 0% - 100% Ультрафиолет, 000 - 255 яркость 0% - 100% Красный, 000 - 255 яркость...
  • Page 51 Белый, 000 - 255 яркость 0% - 100% Янтарный, 000 - 255 яркость 0% - 100% Ультрафиолет, 000 - 255 яркость 0% - 100% Отсутствует. 000 - 009 Красный 010 - 019 Зеленый 020 - 029 Синий 030 - 039 Белый...

  • Page 52: Соединения В Режиме „Dmx

    аппарата, затем подключите DMX-«выход» первого вспомогательного аппарата с DMX-входом второго вспомогательного аппарата и так далее. 3.6 Автономный режим: "PaintBAR HEX12P", может также использоваться в Автономном режиме без установки DMX-контроллера. Для этого отсоедините "PaintBAR HEX12P", от контроллера и активируйте встроенные программы.

  • Page 53: Инфракрасный Пульт Дистанционного Управления

    3.7. Инфракрасный пульт дистанционного управления: Пульт дистанционного управления позволяет управлять без DMX-контроллера и предлагает "PaintBAR HEX12P", значительно больше возможностей, чем с помощью ручного управления по меню. Убедитесь, что пульт дистанционного управления направлен непосредственно на устройство, чтобы между устройством и пультом не было никаких препятствий.

  • Page 54: Часть 4. Устранение Неполадок

    Часть 4. Устранение неполадок: Устройство не работает, или нет света: Проверьте подключение к сети и главный предохранитель. Устройство не реагирует на команды DMX контроллера: Проверьте правильность распайки разъемов и целостность коммутационных кабелей. Проверьте настройки DMX адреса и полярность сигнала. Проверьте, не лежат ли кабели DMX рядом или вместе с кабелями высокого напряжения. Попробуйте...

  • Page 55: Часть 6: Технические Характеристики

    дистрибьютору или в местную компанию по переработке. Уважайте местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив Директива по электромагнитной совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС. ООО «ИНВАСК» Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б...
  • Page 56 Paint BAR HEX12P Order code: A-000000-05892 www.involight.com...
