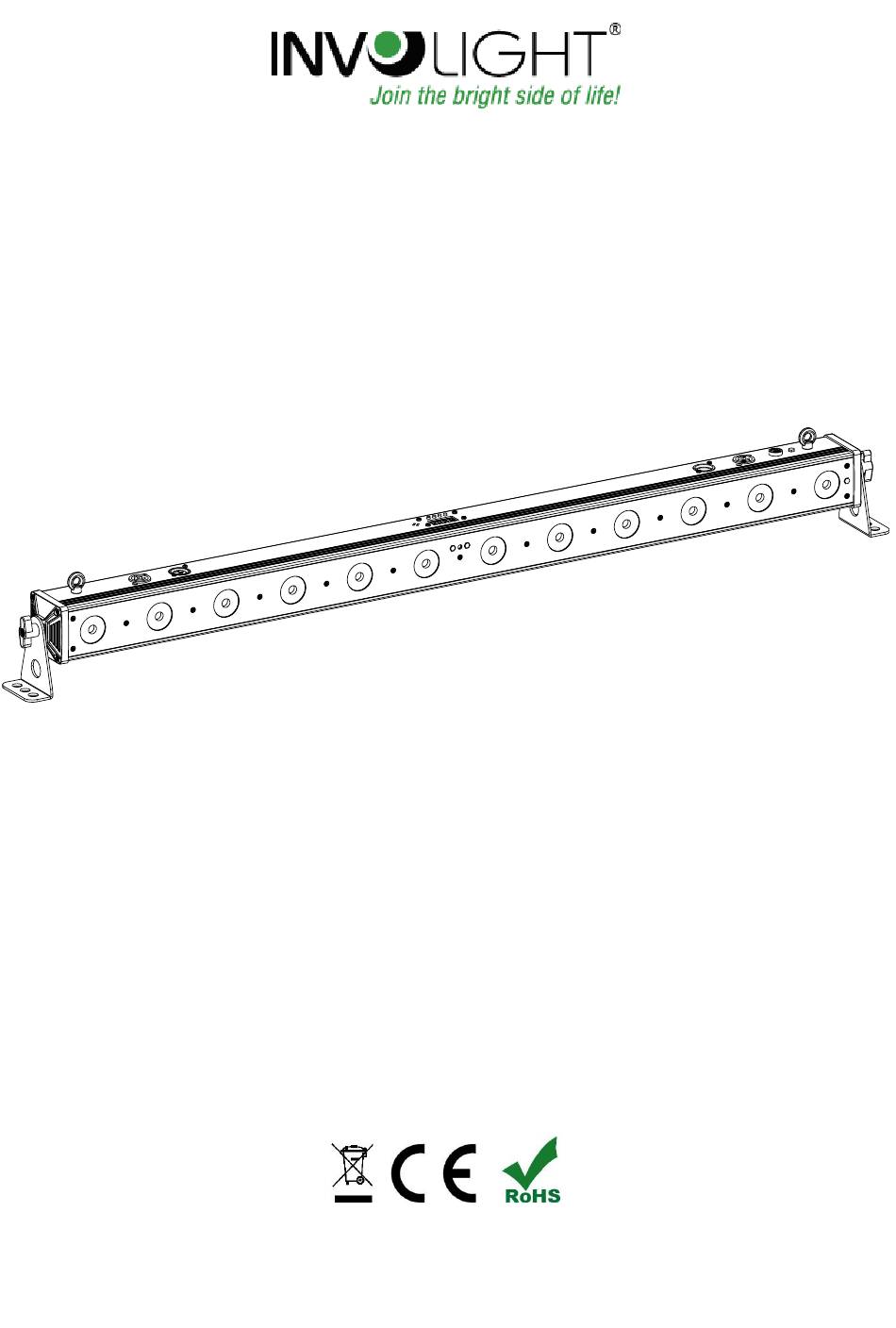

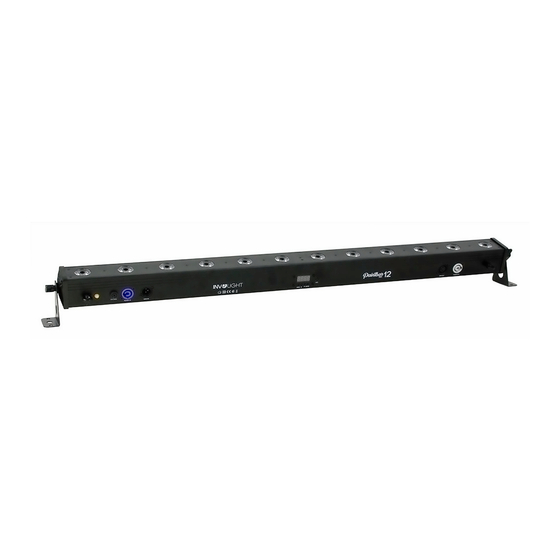

  • Page 1 Bedienungsanleitung User manual Руководство по эксплуатации Paint BAR HEX12 LED Bar mit 12x12W RGBWA+UV LEDs LED Bar with 12x12W RGBWA+UV LEDs Светодиодная панель 12x12W RGBWA+UV LEDs...

  • Page 2: Table Of Contents

    DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen und Bedienung: ..................... 4 3.1 Bedienung: ........................4 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............

  • Page 3: Teil 1: Warnhinweise

    Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „PAINTBAR HEX12“! Mit diesem Gerät sind Sie Eigentümer eines hochwertigen und professionellen LED Wallwasher mit modernster Technik. Damit Ihnen Ihr „PAINTBAR HEX12“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler.

  • Page 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl.

  • Page 5: Bestimmungsgemäße Verwendung

    Betriebsarten über das On-Board Menü einstellen und beeinflussen. 3.1 Bedienung: Der INVOLIGHT „PaintBAR HEX12“ ist ein DMX-512-steuerbarer LED Effektstrahler. Er kann über 4, 6 oder 10 DMX-Kanäle, automatisch oder Musik gesteuert und als Master oder Slave eingesetzt werden. Über den Netzstecker wird das Gerät mit Hilfe des beiliegenden Stromkabels mit dem Strom-Netz verbunden.

  • Page 6: Betriebsarten Und Einstellung Des On-Board Menüs

    UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Der „PaintBAR HEX12“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1 Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu“ so oft, bis die einzustellende Funktion erreicht ist.
  • Page 7 S 01 S 02 GREEN S 03 BLUE S 04 WHITE S 05 AMBER S 06 S 07 YELLOW S 08 MAGENTA S 09 CYAN Stat S 10 Statische Farben DARK ORANGE S 11 GREEN YELLOW S 12 SALMON S 13 TURQUISE S 14 LIGHT GREEN...

  • Page 8: Belegung Der Dmx Kanäle In Der Übersicht

    unterschiedlicher Intensität 0% - 100% Farben zu erzeugen. B255 U000 Weiß, Intensität 0% - 100% U255 A000 Amber, Intensität 0% - 100% A255 U000 Intensität 0% - 100% U255 dI 1 Master Dimmer für die statische Farben und dIMM Master Dimmer Interne Programme.
  • Page 9 030 - 039 WHITE 040 - 049 AMBER 050 - 059 060 - 069 YELLOW 070 - 079 MAGENTA 080 - 089 CYAN 090 - 099 DARK ORANGE 100 - 109 GREEN YELLOW 110 - 119 SALMON 120 - 129 TURQUISE 130 - 139 LIGHT GREEN...
  • Page 10 6 Kanal Modus: Rot, 000 - 255 Intensität 0% - 100% Grün, 000 - 255 Intensität 0% - 100% Blau, 000 - 255 Intensität 0% - 100% 6 CH Weiß, 000 - 255 Intensität 0% - 100% Amber, 000 - 255 Intensität 0% - 100% 000 - 255 Intensität 0% - 100%...

  • Page 11: Verbindungen In Der Betriebsart „Dmx

    130 - 139 TURQUISE 140 - 149 LIGHT GREEN 150 - 159 ORANGE 160 - 169 LAVENDER 170 - 179 LIGHT BLUE 180 - 189 DARK BLUE 190 - 199 PINK Farb-jumping- Programm. 200 - 209 Auto Programm 1 Geschwindigkeit über CH10 regelbar.

  • Page 12: Verbindungen In Der Betriebsart „Master/Slave

    DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb: Der „PaintBAR HEX12“ lässt sich auch im Stand-Alone-Betrieb ohne DMX-Controller einsetzen. Trennen Sie dazu den „PaintBAR HEX12“ vom Controller und rufen Sie das vorprogrammierte Programm auf.

  • Page 13: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)

    3.7 Infrarot-Fernbedienung (im Lieferumfang enthalten): Die mitgelieferte Fernbedienung ermöglicht das Ansteuern der „PaintBAR HEX12“ auch ohne DMX-Controller und bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen. Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der Fernbedienung keine Hindernisse befinden.

  • Page 14: Teil 4. Fehlerbehebung

    4: Setzen Sie die neue Sicherung in den Sicherungshalter ein. 5: Setzen Sie den Sicherungshalter wieder im Gehäuse ein. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 6: Technische Daten: MODELLBEZEICHNUNG: PAINTBAR HEX12 Produktart: LED BAR / Wallwasher Farbspektrum: RGBWA+UV...

  • Page 15: Teil 7: Umweltschutz

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Page 16 ENGLISH Table of contents Part 1: Warnings: ...................... 16 1.1. Overview of the meaning of symbols and signal words: ......16 1.2 Safety instructions: ..................17 1.3 Intended use: ....................18 Part 2: Installation: ....................18 Part 3: Functions and operation: ................18 3.1 Operation: ......................

  • Page 17: Part 1: Warnings

    LED wallwasher with the latest technology. In order to make your "PAINTBAR HEX12" a pleasure for you, please read this manual carefully before using it. If you have any questions, please contact your local INVOLIGHT dealer.

  • Page 18: Safety Instructions

    1.2 Safety instructions: This information sheet contains important information on the safe operation of the device. Ensure that this information is available to all persons using this device. The type plate is located on the underside of the unit. Please read all warnings and operating instructions carefully before operating this unit. Please keep this manual for future reference.

  • Page 19: Intended Use

    3.1 Operation: The INVOLIGHT "PaintBAR HEX12P" is a DMX 512 controllable LED effect light. It can be controlled via 5, 6 or 41 DMX channels, automatically or music and used as master or slave. The device is connected to the power supply via the mains cable.

  • Page 20: Operating Modes And Setting Of The On-Board Menu

    DOWN - To decrease a value The "PaintBAR HEX12" has various operating modes, all of which can be set via the on-board menu (see fig.1 housing back). Always press "Menu" repeatedly until the function to be set is reached. With "Enter" you get to the individual, adjustable values.
  • Page 21 S 08 MAGENTA S 09 CYAN S 10 DARK ORANGE S 11 GREEN YELLOW S 12 SALMON S 13 TURQUISE S 14 LIGHT GREEN S 15 ORANGE S 16 LAVENDER S 17 LIGHT BLUE S 18 DARK BLUE S 19 PINK Au 1 Auto Program 1...

  • Page 22: Assignment Of The Dmx Channels In The Overview

    Intensity 0% - 100% U255 dI 1 Master dimmer for the static colors and Internal dIMM Master Dimmer programs. dI 9 If the silent mode is activated "ON", the light beams of the unit switch off (BLACKOUT) if no further music signals (bass impulses) are received.
  • Page 23 130 - 139 LIGHT GREEN 140 - 149 ORANGE 150 - 159 LAVENDER 160 - 169 LIGHT BLUE 170 - 179 DARK BLUE 180 - 189 PINK Color-jumping- Program. 190 - 199 Auto Program 1 Speed adjustable via CH3. Dimmer controllable via CH1.
  • Page 24 6 Channel Mode: Red, 000 - 255 Intensity 0% - 100% Green, 000 - 255 Intensity 0% - 100% Blue, 000 - 255 Intensity 0% - 100% 6 CH White, 000 - 255 Intensity 0% - 100% Amber, 000 - 255 Intensity 0% - 100% 000 - 255 Intensity 0% - 100%...
  • Page 25 130 - 139 TURQUISE 140 - 149 LIGHT GREEN 150 - 159 ORANGE 160 - 169 LAVENDER 170 - 179 LIGHT BLUE 180 - 189 DARK BLUE 190 - 199 PINK Color-jumping- Program. 200 - 209 Auto Program 1 Speed adjustable via CH10.

  • Page 26: Connections In "Dmx" Mode

    DMX output of the first slave device to the DMX input of the second slave device and so on. 3.6 Stand-Alone-Operation: The "PaintBAR HEX12" can also be used in stand-alone mode without a DMX controller. Disconnect the "PaintBAR HEX12" from the controller and call the preProgramed program.

  • Page 27: Infrared Remote Control (Included)

    3.7 Infrared remote control (included): The included remote control allows you to control the "PaintBAR HEX12" even without a DMX controller and offers much more possibilities than the functions available via the on-board menu. Make sure the remote control is pointing directly at the unit and there are no obstructions between the unit and the remote control.

  • Page 28: Part 4: Troubleshooting

    4: Insert the new fuse into the fuse holder. 5: Replace the fuse holder in the housing. Maintenance and service are reserved for the authorized personnel only! Part 6: Technical specifications: PAINTBAR HEX12 MODEL NAME: Product type: LED BAR / Wallwasher...

  • Page 29: Part 7: Environmental Predection

    Stand: 01 / 2020- Technical and optical changes within the framework of the product improvement are reserved - even without prior notice. No liability shall be accepted for printing errors and resulting faulty operation. If in doubt, consult your INVOLIGHT dealer!
  • Page 30 Ру ́ сский Содержание Часть 1: Предупреждения....................... 30 1.1 общие сведения значений символов и предупреждений: .......... 30 1.2 Указания по технике безопасности: ................31 1.3 Использование По Назначению: .................. 32 Часть 2: Установка........................32 Часть 3: Функции........................32 3.1 Управление: ........................

  • Page 31: Часть 1: Предупреждения

    Поздравляем вас с покупкой INVOLIGHT " PaintBAR HEX12"! Вы стали обладателем высококачественной и профессиональной светодиодной панели. Для обеспечения надежного функционирования " PaintBAR HEX12" в течение длительного времени, внимательно прочтите данное руководство перед началом эксплуатации устройства. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с вашим...

  • Page 32: Указания По Технике Безопасности

    1.2 Указания по технике безопасности: Данный раздел содержит важную информацию по безопасной эксплуатации устройства. Убедитесь, что эта информация доступна всем лицам, использующим данное устройство. Табличка находится на нижней части устройства. Пожалуйста, внимательно прочтите все предупреждения и инструкции перед вводом данного устройства в...

  • Page 33: Использование По Назначению

    Powercon-удлинитель (опционально) можно направить поток электричества от одного к следующему устройству. Таким образом несколько устройств могут питаться от одной розетки. Вы можете настроить различные режимы работы на дисплее в меню " PaintBAR HEX12", либо управлять им с любого стандартного DMX-контроллера.

  • Page 34: Режимы Работы И Настройки Меню

    Рис.1 (задняя панель корпуса): 4. 5. 1. Держатель предохранителя F1A 250V. 2. Power In – разъем PowerCon для подключения к сети переменного тока. 3. DMX In – 3-х контактный XLR DMX-вход. 4. LED Дисплей - показывает текущий режим работы и значения отдельных функций. 5.
  • Page 35 "PaintBAR HEX12", имеет различные режимы работы, которые можно выбрать через дисплей - меню (См. рис.1 задняя часть корпуса) и установить. Для этого необходимо нажать „Menu“ и выбрать ту функцию для настройки, которая необходима. С помощью кнопки „Enter“, перейти к каждому регулируемому значению.
  • Page 36 SP 9 SE 1 Чувствительность SENS:1 = минимальная чувствительность, SEnS микрофона SENS:9 = максимальная чувствительность. SE 9 R000 Красный, яркость 0% - 100% R255 G000 Зеленый, яркость 0% - 100% G255 B000 Этот режим дает Синий, возможность яркость 0% - 100% регулировать...

  • Page 37: Назначение Dmx-Каналов В Таблице

    3.3 Назначение DMX-каналов в таблице: 4-Канальный Режим: Канал Значение Описание Комментарий режим Работает на все Мастер диммер 0 - 100% 000 - 255 функции 4 канала Отсутствует 000 - 009 Работает на все функции 4 канала Стробоскоп: медленно → быстро 010 - 255 Чувствительность...
  • Page 38 скорость программы от звуковой активации канал 3, диммер канал 1 Отсутствует 230 - 255 6 – Канальный режим: Красный, 000 - 255 яркость 0% - 100% Зеленый, 000 - 255 яркость 0% - 100% Синий, 000 - 255 яркость 0% - 100% 6 CH Белый, 000 - 255...

  • Page 39: Соединения В Режиме „Dmx

    Голубой 090 - 099 Темно – оранжевый 100 - 109 Желто - зеленый 110 - 119 Оранжево - розовый 120 - 129 Бирюзовый 130 - 139 Светло – зеленый 140 - 149 Оранжевый 150 - 159 Сиреневый 160 - 169 Светло...

  • Page 40: Подключения В Режиме „Master/Slave

    аппарата, затем подключите DMX-«выход» первого вспомогательного аппарата с DMX-входом второго вспомогательного аппарата и так далее. 3.6 Автономный режим: "PaintBAR HEX12", может также использоваться в Автономном режиме без установки DMX-контроллера. Для этого отсоедините "PaintBAR HEX12", от контроллера и активируйте встроенные программы.

  • Page 41: Инфракрасный Пульт Дистанционного Управления

    3.7. Инфракрасный пульт дистанционного управления: Пульт дистанционного управления позволяет управлять без DMX-контроллера и предлагает "PaintBAR HEX12", значительно больше возможностей, чем с помощью ручного управления по меню. Убедитесь, что пульт дистанционного управления направлен непосредственно на устройство, чтобы между устройством и пультом не было никаких препятствий.

  • Page 42: Часть 4. Устранение Неполадок

    Часть 4. Устранение неполадок: Устройство не работает, или нет света: Проверьте подключение к сети и главный предохранитель. Устройство не реагирует на команды DMX контроллера: Проверьте правильность распайки разъемов и целостность коммутационных кабелей. Проверьте настройки DMX адреса и полярность сигнала. Проверьте, не лежат ли кабели DMX рядом или вместе с кабелями высокого напряжения. Попробуйте...

  • Page 43: Часть 6: Технические Характеристики

    дистрибьютору или в местную компанию по переработке. Уважайте местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив. Директива по электромагнитной совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС. ООО «ИНВАСК» Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б...
  • Page 44 Paint BAR HEX12 Order code: A-000000-05890 www.involight.com...
