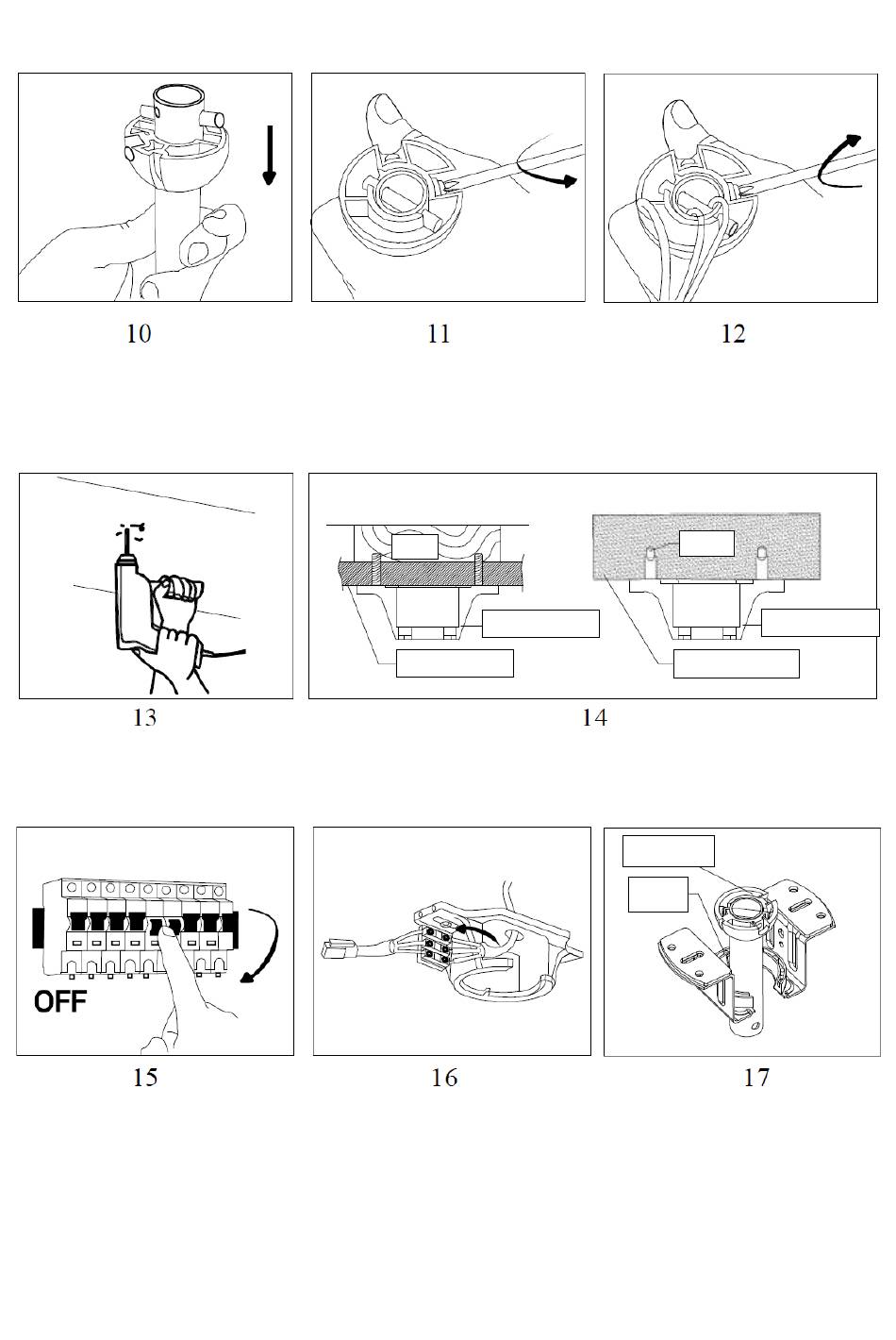

Far scorrere verso il basso il supporto
superiore.
Applicare i fori al soffitto in base a
dove si vuole eseguire l'installazione.
Attraverso il dip switch utilizzare gli
appositi interruttori per mantenere
spento il ventilatore.
Allentare la vite del supporto
superiore, in modo da permettere il
passaggio dei cavi.
Viti
Soffitto in legno
Le figure in alto mostrano le modalità con cui installare la staffa di montaggio
in base al materiale presente nel soffitto (legno, cemento)
Far passare i cavi e la morsettiera
attraverso il foro presente nella staffa
di montaggio,
Una volta che i cavi sono passati
dall'estremità, stringere nuovamente
la vite.
Staffa montaggio
Scanalatura
Dado
Applicare il supporto della staffa di
montaggio, facendo attenzione alla
scanalatura superiore.
Viti
Staffa montaggio
Soffitto in cemento
