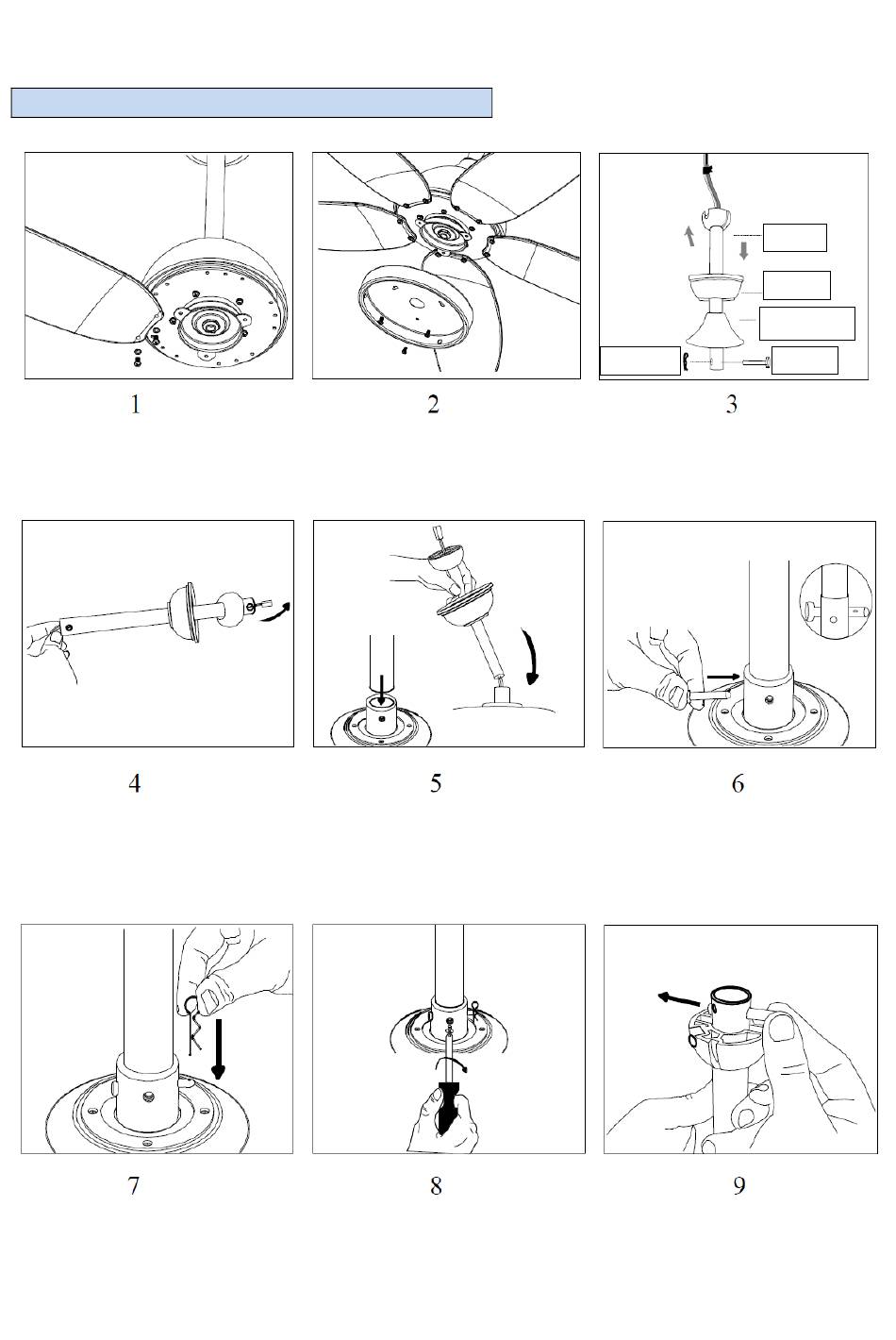

GUIDA ALL'INSTALLAZIONE

Collegare le lame ABS al blocco
motore attraverso le viti e le rondelle.
Far passare i cavi elettrici all'interno
della staffa.
Applicare la coppiglia per evitare che
la vite possa estrarsi da sola.
Collegare il vano LED al blocco
motore attraverso le viti.
Inserire la staffa nella parte superiore
del blocco motore.
Bloccare definitivamente la staffa
applicando la vite di sicurezza nel
foro laterale.
Copriflangia
Coppiglia
Assicurarsi di aver inserito le due
calotte lungo la staffa centrale.
Bloccare la staffa applicando il gancio
di sicurezza attraverso le estremità
del foro.
Applicare il perno di sicurezza
nell'estremità superiore della staffa.
Staffa
Calotta
Gancio
