Summary of Contents for Elma Instruments SwemaFlow 125D
- Page 1 SwemaFlow 125D Dansk manual Side 3 - 8 English usermanual Page 9 - 14 DK: 63 98 950 358 EAN: 5703317570475...
-
Page 2: Table Of Contents
Indhold Dansk manual ........................3 Generelt ..........................3 Leveringsomfang ......................3 Tilbehør ........................3 Funktionsbeskrivelse ......................3 Tænd/sluk (rød knap) ....................... 3 Enhedsvalg (blå knap) ...................... 3 Funktionsvalg (grå knap) ....................4 BP (back pressure) funktion ..................... 4 BP Måling (Sort knap) ....................5 Gem målingen ...................... -
Page 3: Dansk Manual
Tænd instrument ved at trykke på den røde knap. Når man tænder instrumentet vil det automatisk køre en sekvens igennem, hvor det viser firmwareversion, batteristatus og barometrisk tryk. Herefter vil SwemaFlow 125D gå i BP (Back Pressure ”Bag tryk”) funktion. -
Page 4: Funktionsvalg (Grå Knap)
SwemaFlow 125D side 4 Funktionsvalg (grå knap) Bladr imellem BP funktion, flow faktor funktion og gemte måleværdier (notE) med den grå knap. Sæt Flow faktor BP Funktion ”F1.00” notE Grå knap Flow faktor funktion (*Blinker) BP (back pressure) funktion Ved måling med et luftflow instrument, vil flowet blive påvirket af selve luftflowet. Flowet bliver drøvlet undervejs i målingen. -
Page 5: Bp Måling (Sort Knap)
Start med og uden drøvle ringen og tryk på den sorte knap (den sorte knap er placeret på siden). SwemaFlow 125D vil vente i 2 sek. for at lade flowet blive stabilisteret. Displayet vil vise ”P1” (Punkt 1) og tælle op fra 0 til 2 (stabiliseringstiden). Herefter vil SwemaFlow 125D foretage en måling af 5 sek. -
Page 6: Hold Funktion (Sort Knap)
SwemaFlow 125D side 6 Hold funktion (Sort knap) Hvis den sorte knap trykkes ned i en kortere periode vil displayet fryse den målte værdi, dette bliver symboliseret med en ”*”, som vises kontinuerligt i displayet. Fjern hold funktionen ved igen kortvarigt at trykke på den sorte knap. Tryk på den blå knap for at bladre igennem de ”holdte”... - Page 7 SwemaFlow 125D side 7 notE Alle noter er slettet n.xxx E ALL Grå knap Gemt måling i hukommelsen Rød knap Sort knap (Kort tryk) Sort knap (Langt tryk) Tænd Sæt flow Funktion faktor ”f1.00” Alle noter er Tænd med slettet...
-
Page 8: Opladning
2,9V, vil instrumentet automatisk slukke. Kalibrering SwemaFlow 125D er kalibreret og justeret af leverandøren inden afsendelse. Det er muligt at justere SwemaFLow 125D med et specielt PC program. Hvis en reparation er nødvendig, skal instrumentet sendes til Elma Instruments A/S. Der anbefales et kalibrerings- og justeringsinterval på... -
Page 9: English User Manual

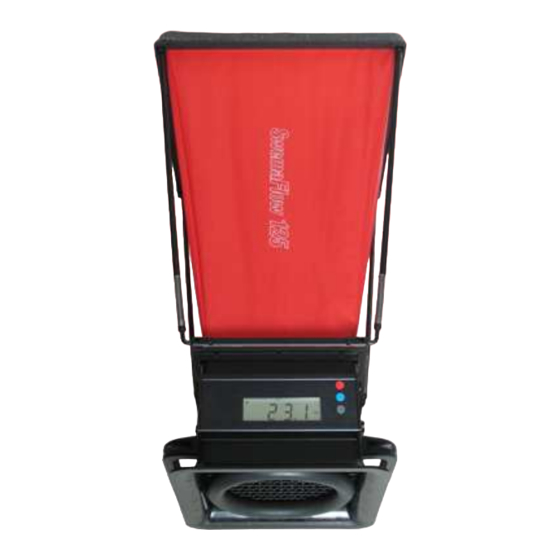

Thank you for choosing a quality instrument from Swema. SwemaFlow 125D measures airflow directly in l/s, m3/h or cfm (when set to US units). The instrument is turned on and off with the red button next to the display. When the instrument is turned on the display shows first the firmware version then the voltage of the battery. -
Page 10: Mode (Grey Button)
The flow may be throttled. This can be corrected by using Back Pressure mode. By measuring two times, with and without an extra throttle ring, SwemaFlow 125D calculates the flow that reflects the true flow with no capture interference. It doesn’t matter if you start to measure with or without the throttle ring the important thing is that one measurement is with the throttle ring and the other on without. -
Page 11: Bp Measurement (Black Button)
SwemaFlow 125D side 11 BP Measurement (BLACK button) Place the hood with the sealing list making a proper seal around the valve. Start with or without the throttle ring and press the BLACK button (button on the side). SWF 125D will wait 2sec to let the flow stabalize in the flow capture, the display will show ”P1”... -
Page 12: Save Measurement (Black Button Hold Down)
SwemaFlow 125D side 12 botton to toggle between the freezed values (freezed air flow, temperature and barometric pressure). Save measurement (BLACK button hold down) If a measurement is freezed it can be stored by holding down the BLACK button for 2 sec. -
Page 13: Charging
2.9 V the instrument will be automatically shut off. Calibration SwemaFlow 125D is calibrated and adjusted by SWEMA before shipment. It is possible to adjust SwemaFlow 125D with a special PC-program. If repair is needed the instrument should be sent to Swema or Swema distributor. -
Page 14: Technical Data
SwemaFlow 125D side 14 Technical data Measuring range: Air Flow: 2... 125 l/s, 7... 450 m3/h, 4... 260 cfm Temperature: 0...+50° C, 32...122° F Barometer: 600... 1200 hPa, 18...35 inHg Accuracy (95% coverage probability in non condensing, non moist air, <80% RH): Air Flow: ±3,5% read value, min 0,4 l/s... - Page 15 SwemaFlow 125D side 15 Egne notater:...
- Page 16 SwemaFlow 125D side 16 TG: 22/06-2012, ver. 1...
