- Page 1 MANUAL...
-
Page 2: Product Overview

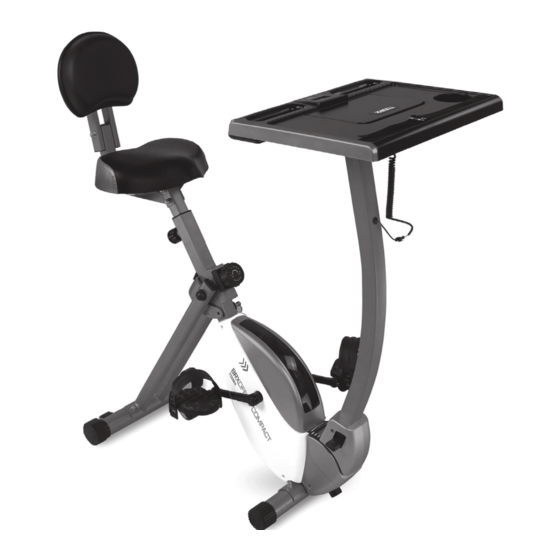

PRODUCT OVERVIEW Computer skrivebord Justeringsknap Meter Sæde Ryglæn pude Justeringsknap Upright Ryg support Bagerste ramme Top Cover Lever Cover Højre pedal Endedæksel Levering Cap Stabilisator foran Hjul Højre krumtap Bag stabilisator FØLGENDE VÆRKTØJ ER INKLUDERET Skruenøgle: TIL MONTERING Unbrakonøgle (5 mm) m/ skruetrækker:... -
Page 3: Hardware Identification Chart
HARDWARE IDENTIFICATION CHART Figure Description Carriage Bolt (M8 * 1.25 * 60mm) Carriage Bolt (M8 * 1.25 x*45mm) Bolt, Button Head (M6*1 *12mm) Screw, Round Head (M6* 12mm) Acorn Nut (M8*1.25) Arc Washer (M8) Washer (M8) Nut M8 Adjustment Knob Pull Pin... - Page 4 MONTERINGSVEJLEDNING Placer alle dele fra kassen i et ryddet område og placer dem på gulvet foran dig. Fjern alt emballagemateriale fra dit område og læg dem tilbage i kassen. Bortskaf ikke emballagen, før samlingen er afsluttet. Læs hvert trin omhyggeligt, før du begynder. TRIN 1: Fold bagrammen (A2) ud fra hovedrammen (A1).
- Page 5 TRIN 4: Fastgør sædet (B24) til sadelpinden (A6) med Nylock-møtrikker (M8) (D25) og skive (M8) (D38). Indsæt sadelpinden (B24) i hovedrammen (A1) og fastgør med justeringsknappen (D1). NOTE: 1. Sørg for, at stiften på justeringsknappen (D1) er sat ind i et af hullerne i sadelpinden (B24). 2.
- Page 6 TRIN 6: Fastgør skrivebordsstolpen (A4) til skrivebordet (B10) med knaphovedbolte (M8*1,25*12mm) (D14) og Skive (M8) (D24). TRIN 7: Indsæt skrivebordsstolpen (A4) i lodret (A3) og fastgør med justeringsknappen (D1). Bolt det runde hovedbolt (M6*1*12 mm) (D17) på stolpen (A3) for sikkerhed. NOTE: 1.
-
Page 7: Function Inspection
TRIN 9: Lås og stram venstre pedal (B27) og højre pedal (B28) på venstre håndsving (B29) og højre håndsving (B30) ved at bruge skruenøglen. FUNCTION INSPECTION: Visually inspect the Bike to verify that assembly is as shown in the above illustration. Check the function of the Bike by turning the c rank s lowly through one complete revolution to verify that the drive train functions properly. - Page 8 BETJENINGSINSTRUKTIONER BRUG AF FITNESSMÅLER MODE: Denne tast giver dig mulighed for at vælge og låse på en bestemt funktion, du ønsker. SET(HVIS HAR): For at indstille værdierne for tid. distance og kalorier, når den ikke er i scanningstilstand. NULSTIL/SLET (HVIS HAR): Tasten til at nulstille værdien ved at trykke på...
- Page 9 SÅDAN INSTALLERER OG UDSKIFTES BATTERIER 1. Åbn måleren (C1) ved at bruge den formede skruenøgle (D3). 2. Måleren fungerer med to AAA-batterier, batterierne medfølger ikke. Efter udskiftning af batterierne, skub måleren (C1) tilbage og tryk ned for at nulstille. Front Back NOTE: 1.
- Page 10 JUSTERING AF LAST For at øge belastningen skal du dreje 8-sektionsjusteringsknappen (B32) med uret. For at mindske belastningen skal du dreje 8-sektionsjusteringsknappen (B32) mod uret. Der er otte niveauer for belastningsjusteringen. SÆDEJUSTERING Korrekt sædejustering er vigtig. 1. Drej justeringsknappen (D1) for at løsne den, og træk derefter i Justeringsknap (D1) for at frigøre stiften.
- Page 11 OPERATIONALINSTRUCTION OPBEVARING • For at opbevare CYKLEN skal du blot opbevare den på et rent og tørt sted. • For at undgå beskadigelse af elektronikken skal batterierne fjernes, før CYKLEN opbevares i et år eller mere. • Følg den illustrerede proces nedenfor for at folde CYKLEN. Fjern trækstiften (D2), fold den bagerste ramme (A2) fremad.
- Page 12 BETJENINGSINSTRUKTIONER JUSTERING AF OPRETNING Se illustrationerne nedenfor. Målerens (B10) vinkel kan indstilles til forskellige vinkler fra position 1 til position 5. Løft håndtagsdækslet (B6) op med din højre fod, juster OPRET (A3)/måleren (B10) til den ønskede position . Tryk derefter håndtagsdækslet (B6) ned for at låse OPRET (A3)/måleren (B10) på...
- Page 13 TOCONTACTCUSTOMERSERVICE...
-
Page 14: Parts List
PARTS LIST TOCONTACTCUSTOMERSERVICE A. Welding Parts Description Main Frame Rear Frame Upright Table Support Front Stabilizer Seat Support Back Support Back Frame Rear Stabilizer Lever Magnetic Bracket Folding Axis B. Plastic Parts Description Left Chain Cover Right Chain Cover Middle Cover Left Front Cover Right Front Cover Lever cover... - Page 15 Plastic Washer Φ10.2*Φ14 Stopper TOCONTACTCUSTOMERSERVICE End Cap Bearing Housing Hand grip Plug C. Electrical parts Description Meter Connection Wire Folding Axis Left Crank Flywheel Flywheel V-ribbed Belt (230J) V-ribbed Belt (240J) Pulley W/Shaft Pulley Shaft Pulley Sensor Ball Bearing (6000ZZ) Ball Bearing (6200ZZ) Ball Bearing (6003ZZ) Idler Shaft...
- Page 16 Screw, Round Head Self-Tapping ST4.2X25 Flange Nut M10 x 1.25 TOCONTACTCUSTOMERSERVICE Acorn Nut M8 Arc Washer M8 Washer M8 Nylock Nut M8 Nut M10 U-Shape Bracket Nylock Nut M6 C Ring Φ17.0 C Ring Φ10 Wave Spring Washer S17 Spring Washer (M8) Large Washer (ø8.2 x ø25 x 2mm) Nut M10 Carriage Bolt M4X10...
- Page 17 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
