Raspakiravanje; Montaža / Prije Stavljanja U Pogon - Scheppach Compact 12t Translation Of Original Instruction Manual

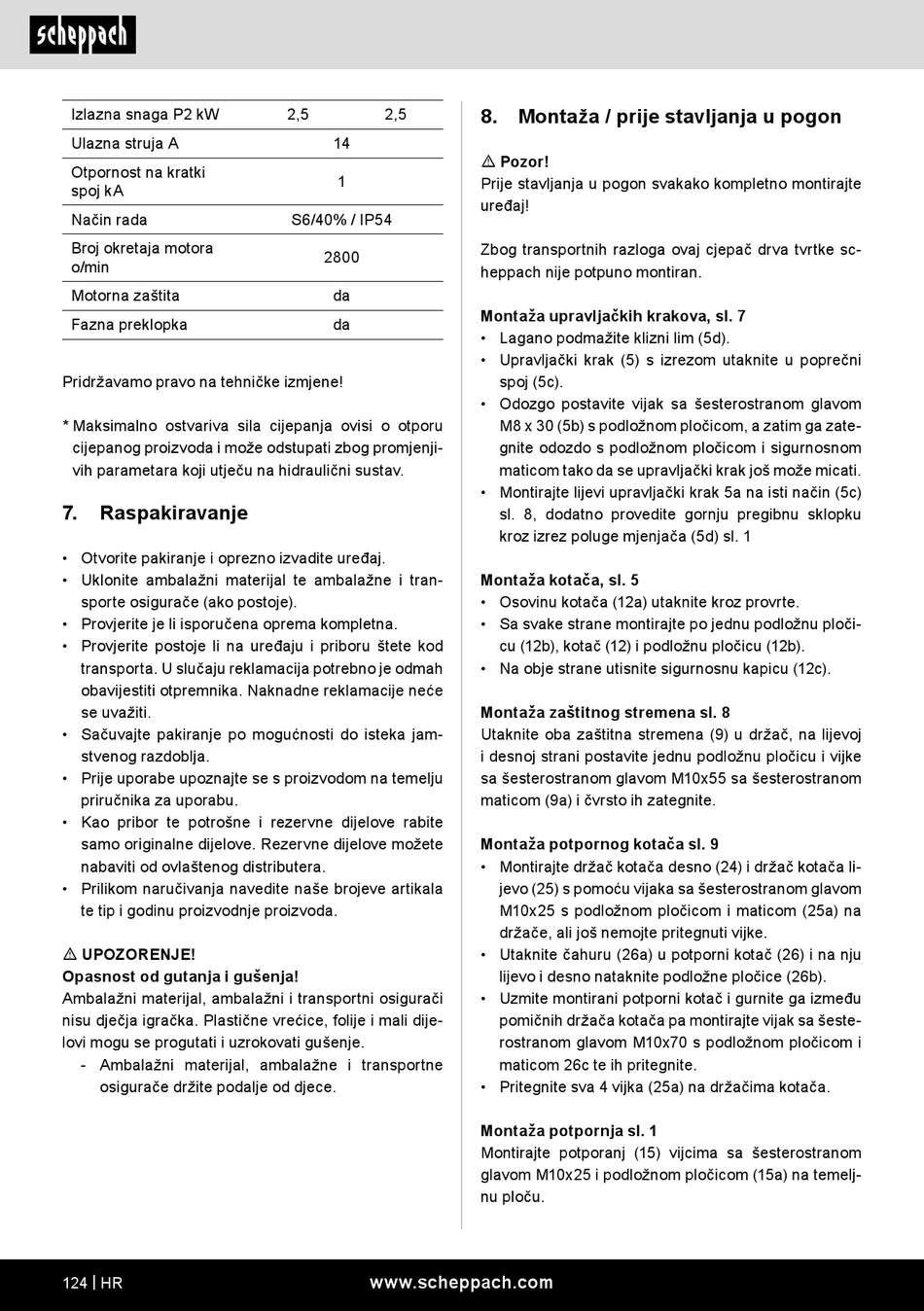

Izlazna snaga P2 kW
Ulazna struja A
Otpornost na kratki
spoj kA
Način rada
Broj okretaja motora
o/min
Motorna zaštita
Fazna preklopka
Pridržavamo pravo na tehničke izmjene!
* Maksimalno ostvariva sila cijepanja ovisi o otporu
cijepanog proizvoda i može odstupati zbog promjenji-
vih parametara koji utječu na hidraulični sustav.
7.

Raspakiravanje

• Otvorite pakiranje i oprezno izvadite uređaj.
• Uklonite ambalažni materijal te ambalažne i tran-
sporte osigurače (ako postoje).
• Provjerite je li isporučena oprema kompletna.
• Provjerite postoje li na uređaju i priboru štete kod
transporta. U slučaju reklamacija potrebno je odmah
obavijestiti otpremnika. Naknadne reklamacije neće
se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s proizvodom na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje proizvoda.
m UPOZORENJE!
Opasnost od gutanja i gušenja!
Ambalažni materijal, ambalažni i transportni osigurači
nisu dječja igračka. Plastične vrećice, folije i mali dije-
lovi mogu se progutati i uzrokovati gušenje.
- Ambalažni materijal, ambalažne i transportne
osigurače držite podalje od djece.
124 | HR
2,5 2,5
14
1
S6/40% / IP54
2800
da
da
www.scheppach.com
8. Montaža / prije stavljanja u pogon
m Pozor!
Prije stavljanja u pogon svakako kompletno montirajte
uređaj!
Zbog transportnih razloga ovaj cjepač drva tvrtke sc-
heppach nije potpuno montiran.
Montaža upravljačkih krakova, sl. 7
• Lagano podmažite klizni lim (5d).
• Upravljački krak (5) s izrezom utaknite u poprečni
spoj (5c).
• Odozgo postavite vijak sa šesterostranom glavom
M8 x 30 (5b) s podložnom pločicom, a zatim ga zate-
gnite odozdo s podložnom pločicom i sigurnosnom
maticom tako da se upravljački krak još može micati.
• Montirajte lijevi upravljački krak 5a na isti način (5c)
sl. 8, dodatno provedite gornju pregibnu sklopku
kroz izrez poluge mjenjača (5d) sl. 1
Montaža kotača, sl. 5
• Osovinu kotača (12a) utaknite kroz provrte.
• Sa svake strane montirajte po jednu podložnu ploči-
cu (12b), kotač (12) i podložnu pločicu (12b).
• Na obje strane utisnite sigurnosnu kapicu (12c).
Montaža zaštitnog stremena sl. 8
Utaknite oba zaštitna stremena (9) u držač, na lijevoj
i desnoj strani postavite jednu podložnu pločicu i vijke
sa šesterostranom glavom M10x55 sa šesterostranom
maticom (9a) i čvrsto ih zategnite.
Montaža potpornog kotača sl. 9
• Montirajte držač kotača desno (24) i držač kotača li-
jevo (25) s pomoću vijaka sa šesterostranom glavom
M10x25 s podložnom pločicom i maticom (25a) na
držače, ali još nemojte pritegnuti vijke.
• Utaknite čahuru (26a) u potporni kotač (26) i na nju
lijevo i desno nataknite podložne pločice (26b).
• Uzmite montirani potporni kotač i gurnite ga između
pomičnih držača kotača pa montirajte vijak sa šeste-
rostranom glavom M10x70 s podložnom pločicom i
maticom 26c te ih pritegnite.
• Pritegnite sva 4 vijka (25a) na držačima kotača.
Montaža potpornja sl. 1
Montirajte potporanj (15) vijcima sa šesterostranom
glavom M10x25 i podložnom pločicom (15a) na temelj-
nu ploču.
