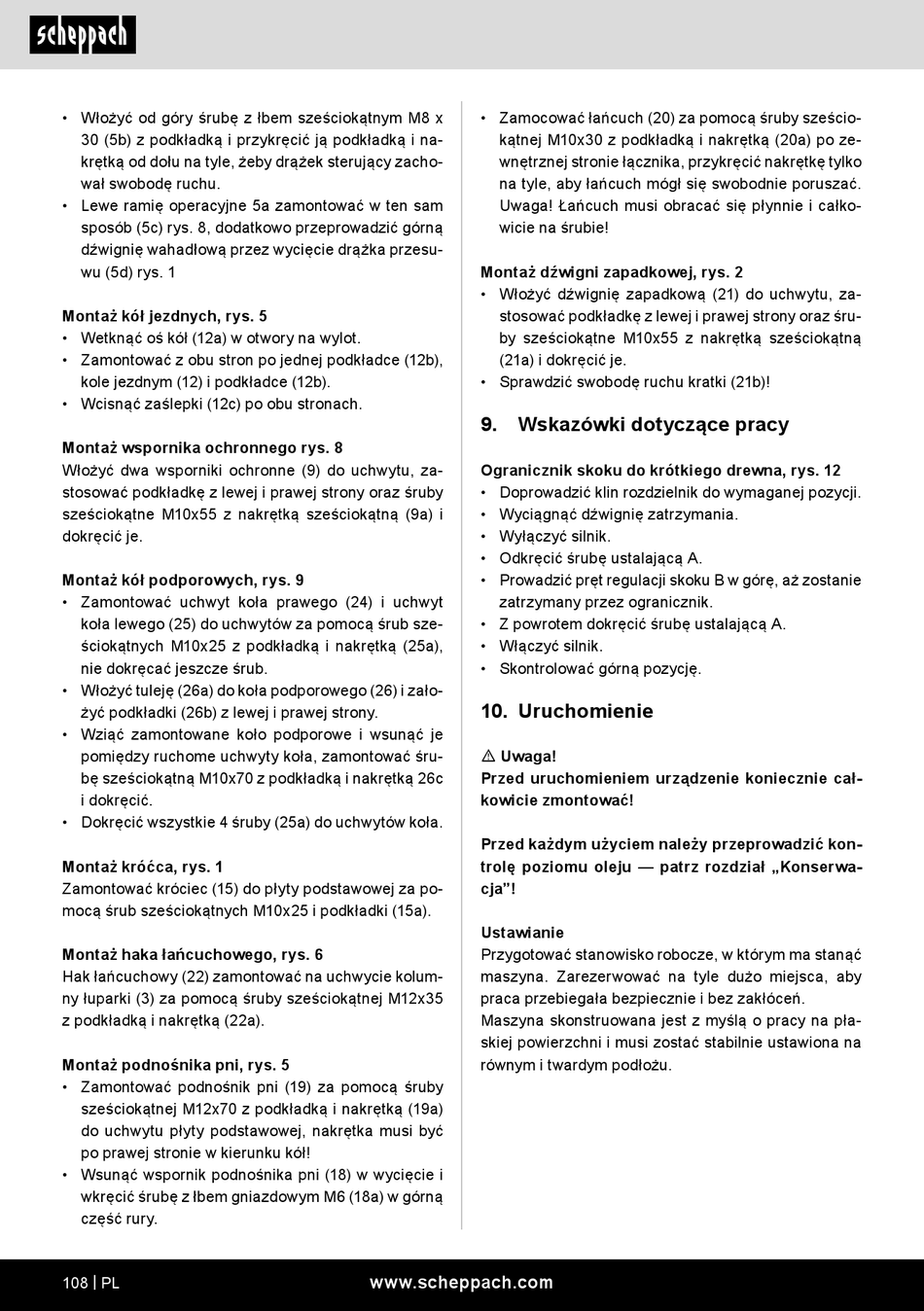

• Włożyć od góry śrubę z łbem sześciokątnym M8 x
30 (5b) z podkładką i przykręcić ją podkładką i na-
krętką od dołu na tyle, żeby drążek sterujący zacho-
wał swobodę ruchu.
• Lewe ramię operacyjne 5a zamontować w ten sam
sposób (5c) rys. 8, dodatkowo przeprowadzić górną
dźwignię wahadłową przez wycięcie drążka przesu-
wu (5d) rys. 1
Montaż kół jezdnych, rys. 5
• Wetknąć oś kół (12a) w otwory na wylot.
• Zamontować z obu stron po jednej podkładce (12b),
kole jezdnym (12) i podkładce (12b).
• Wcisnąć zaślepki (12c) po obu stronach.
Montaż wspornika ochronnego rys. 8
Włożyć dwa wsporniki ochronne (9) do uchwytu, za-
stosować podkładkę z lewej i prawej strony oraz śruby
sześciokątne M10x55 z nakrętką sześciokątną (9a) i
dokręcić je.
Montaż kół podporowych, rys. 9
• Zamontować uchwyt koła prawego (24) i uchwyt
koła lewego (25) do uchwytów za pomocą śrub sze-
ściokątnych M10x25 z podkładką i nakrętką (25a),
nie dokręcać jeszcze śrub.
• Włożyć tuleję (26a) do koła podporowego (26) i zało-
żyć podkładki (26b) z lewej i prawej strony.
• Wziąć zamontowane koło podporowe i wsunąć je
pomiędzy ruchome uchwyty koła, zamontować śru-
bę sześciokątną M10x70 z podkładką i nakrętką 26c
i dokręcić.
• Dokręcić wszystkie 4 śruby (25a) do uchwytów koła.
Montaż króćca, rys. 1
Zamontować króciec (15) do płyty podstawowej za po-
mocą śrub sześciokątnych M10x25 i podkładki (15a).
Montaż haka łańcuchowego, rys. 6
Hak łańcuchowy (22) zamontować na uchwycie kolum-
ny łuparki (3) za pomocą śruby sześciokątnej M12x35
z podkładką i nakrętką (22a).
Montaż podnośnika pni, rys. 5
• Zamontować podnośnik pni (19) za pomocą śruby
sześciokątnej M12x70 z podkładką i nakrętką (19a)
do uchwytu płyty podstawowej, nakrętka musi być
po prawej stronie w kierunku kół!
• Wsunąć wspornik podnośnika pni (18) w wycięcie i
wkręcić śrubę z łbem gniazdowym M6 (18a) w górną
część rury.
108 | PL
• Zamocować łańcuch (20) za pomocą śruby sześcio-
kątnej M10x30 z podkładką i nakrętką (20a) po ze-
wnętrznej stronie łącznika, przykręcić nakrętkę tylko
na tyle, aby łańcuch mógł się swobodnie poruszać.
Uwaga! Łańcuch musi obracać się płynnie i całko-
wicie na śrubie!
Montaż dźwigni zapadkowej, rys. 2
• Włożyć dźwignię zapadkową (21) do uchwytu, za-
stosować podkładkę z lewej i prawej strony oraz śru-
by sześciokątne M10x55 z nakrętką sześciokątną
(21a) i dokręcić je.
• Sprawdzić swobodę ruchu kratki (21b)!
9.
Wskazówki dotyczące pracy
Ogranicznik skoku do krótkiego drewna, rys. 12
• Doprowadzić klin rozdzielnik do wymaganej pozycji.
• Wyciągnąć dźwignię zatrzymania.
• Wyłączyć silnik.
• Odkręcić śrubę ustalającą A.
• Prowadzić pręt regulacji skoku B w górę, aż zostanie
zatrzymany przez ogranicznik.
• Z powrotem dokręcić śrubę ustalającą A.
• Włączyć silnik.
• Skontrolować górną pozycję.
10. Uruchomienie
m Uwaga!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
Przed każdym użyciem należy przeprowadzić kon-
trolę poziomu oleju — patrz rozdział „Konserwa-
cja"!
Ustawianie
Przygotować stanowisko robocze, w którym ma stanąć
maszyna. Zarezerwować na tyle dużo miejsca, aby
praca przebiegała bezpiecznie i bez zakłóceń.
Maszyna skonstruowana jest z myślą o pracy na pła-
skiej powierzchni i musi zostać stabilnie ustawiona na
równym i twardym podłożu.
