Scheppach Compact 12t Translation Of Original Instruction Manual
  1. Manuals
  2. Brands
  3. Scheppach Manuals
  4. Log Splitter
  5. Compact 12t
  6. Translation of original instruction manual
Scheppach Compact 12t Translation Of Original Instruction Manual

Scheppach Compact 12t Translation Of Original Instruction Manual

Hide thumbs Also See for Compact 12t:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 190

Quick Links

Download this manual
Art.Nr.
5905421902 / 5905422902
AusgabeNr.
5905421902_0107
Rev.Nr.
14/07/2023
Compact 12t
Compact 15t
ACHTUNG!
CAUTION!
ATTENTION!
Holzspalter
DE
Originalbetriebsanleitung
Log splitter
GB
Translation of original instruction manual
Fendeur de bûches
FR
Traduction des instructions d'origine
Spaccalegna
IT
La traduzione dal manuale di istruzioni originale
Houtsplijter
NL
Vertaling van de originele gebruikshandleiding
Cortador de madera
ES
Traducción del manual de instrucciones original
Fendedeira
PT
Tradução do manual de operação original
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!
Read the manual carefully before operating this machine!
Lire la notice intégralement avant l'utilisation de la machine!
13
35
53
73
93
112
132

Advertisement

loading
Need help?

Need help?

Do you have a question about the Compact 12t and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Scheppach Compact 12t

Summary of Contents for Scheppach Compact 12t

  • Page 1 Art.Nr. 5905421902 / 5905422902 AusgabeNr. 5905421902_0107 Rev.Nr. 14/07/2023 Compact 12t Compact 15t Holzspalter Originalbetriebsanleitung Log splitter Translation of original instruction manual Fendeur de bûches Traduction des instructions d’origine Spaccalegna La traduzione dal manuale di istruzioni originale Houtsplijter Vertaling van de originele gebruikshandleiding Cortador de madera Traducción del manual de instrucciones original...
  • Page 2 www.scheppach.com...
  • Page 3 www.scheppach.com...
  • Page 4 www.scheppach.com...
  • Page 5 www.scheppach.com...
  • Page 6 www.scheppach.com...
  • Page 7 www.scheppach.com...
  • Page 8 www.scheppach.com...
  • Page 9 Max. Min. www.scheppach.com...
  • Page 10 www.scheppach.com...
  • Page 11 www.scheppach.com...
  • Page 12 www.scheppach.com...
  • Page 13 Maschine darf nur von einer Person Drehrichtung Motor. bedient werden! Nur der Bediener darf im Arbeitsbereich der Maschine stehen. Unbeteiligte Personen Gerät nicht liegend transportieren! sowie Haus- und Nutztiere aus dem Gefahrenbereich (5 m Mindestabstand) fern halten. www.scheppach.com DE | 13...
  • Page 14 Gebrauchsanweisung aufmerksam lesen. In dieser Bedienungsanweisung Entlüftungsschraube vor haben wir Stellen, die Ihre Arbeitsbeginn circa 2 Umdrehungen m Achtung! Sicherheit betreffen, mit diesem lösen. Vor Transport schließen. Zeichen versehen. Das Produkt entspricht den geltenden europäischen Richtlinien. 14 | DE www.scheppach.com...
  • Page 15 Aufbau ........................ 22 Vor Inbetriebnahme ................... 24 Bedienung ......................26 Wartung und Reparatur ..................28 Lagerung ......................29 Transport ......................29 Elektrischer Anschluss ..................30 Entsorgung und Wiederverwertung ..............30 Störungsabhilfe ....................32 Konformitätserklärung ..................155 www.scheppach.com DE | 15...
  • Page 16 Einleitung Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- Hersteller: ten Ihres Landes sind die für den Betrieb von bauglei- Scheppach GmbH chen Maschinen allgemein anerkannten technischen Günzburger Straße 69 Regeln zu beachten. D-89335 Ichenhausen Wir übernehmen keine Haftung für Unfälle oder Schä-...
  • Page 17 Schäden oder Verletzungen aller Art haftet der • Vor jeder Inbetriebnahme die ordnungsgemäße Benutzer/Bediener und nicht der Hersteller. Funktion des Holzspalters prüfen. • Produkt nur in Gebieten betreiben, die maximal 1000 m über dem Meeresspiegel liegen. www.scheppach.com DE | 17...
  • Page 18 Elektrowerkzeuge (mit Netzleitung) oder auf akkube- • Sämtliche Schutz- und Sicherheitseinrichtungen triebene Elektrowerkzeuge (ohne Netzleitung). müssen nach abgeschlossenen Reparatur- und Wartungsarbeiten sofort wieder montiert werden. • Beim Verlassen des Arbeitsplatzes den Motor aus- schalten. 18 | DE www.scheppach.com...
  • Page 19 Sie sich nicht über die Sicherheitsregeln Verlängerungskabels verringert das Risiko eines für Elektrowerkzeuge hinweg, auch wenn Sie elektrischen Schlages. nach vielfachem Gebrauch mit dem Elektro- werkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verlet- zungen führen. www.scheppach.com DE | 19...
  • Page 20 • Schalten Sie das Gerät aus und ziehen Sie den Griffflächen erlauben keine sichere Bedienung und Netzstecker, bevor Sie Einstell- oder Wartungs- Kontrolle des Elektrowerkzeugs in unvorhergesehe- arbeiten vornehmen. nen Situationen. • Des Weiteren können trotz aller getroffener Vorkeh- rungen nicht offensichtliche Restrisiken bestehen. 20 | DE www.scheppach.com...
  • Page 21 Abgabeleistung P2 kW Zeiten, in denen das Elektrowerkzeug abgeschaltet Aufnahmestrom A ist, und solche, in denen es zwar eingeschaltet ist, Kurzschlussfestigkeit kA aber ohne Belastung läuft). Betriebsart S6/40% / IP54 Motordrehzahl 1/min 2800 Motorschutz Phasenwender Technische Änderungen vorbehalten! www.scheppach.com DE | 21...
  • Page 22 • 1x Schonhammer Wiederholen Sie den Vorgang mit der unteren • 1x Steckschlüsselaufsatz 32mm Schlossschraube. • 1x Innensechskantschlüssel 8mm Ziehen Sie die Sicherungsmuttern mit einem Ga- • Fett oder Sprühöl belschlüssel/Steckschlüssel SW 13mm fest. Nicht im Lieferumfang enthalten. 22 | DE www.scheppach.com...
  • Page 23 Aussparung. Fixieren Sie die Stammheberstütze Fixieren Sie die Sechskantschraube M12x85mm (10) mit einer Innensechskantschraube M6x10mm (25c) mit einer Beilagscheibe M12 (25b) und einer (10a). Sicherungsmutter an dem Radhalter rechts (30). Verwenden Sie zwei Gabelschlüssel / Steck- schlüssel SW 19mm. www.scheppach.com DE | 23...
  • Page 24 • Der „FI-Schutzschalter“ muss mit 30mA abgesi- keit und im Extremfall zum Tod führen. chert werden. - Atmen Sie Öldämpfe und Abgase nicht ein. Benötigtes Zubehör: - Betreiben Sie das Gerät nur im Freien. • Fett oder Sprühöl Nicht im Lieferumfang enthalten. 24 | DE www.scheppach.com...
  • Page 25 10.4 Spaltsäule (2) einfetten (Abb. 1) m Achtung! Die Spaltsäule darf nicht trockenlaufen. Die Spaltsäule (2) des Holzspalters ist vor Inbetrieb- nahme großzügig einzufetten. Dieser Vorgang muss alle 5 Betriebsstunden wiederholt werden. www.scheppach.com DE | 25...
  • Page 26 Sie die obere Position des Spaltkeils (3). 11.3 Betrieb des Stammhebers (7) (Abb. 17, 17a) Schwenken Sie den Schwenktisch (8) mit dem Fuß zur Seite. Klappen Sie den Bedienarm rechts (4) nach hinten auf den Magnetanschlag (37). 26 | DE www.scheppach.com...
  • Page 27 11.8 Arbeitsende (Abb. 1, 12) zweiten Schutzarm verwendet. Fahren Sie die Spaltsäule (2) in die untere Posi- Bringen Sie den Stammheber (7) in die Ausgangs- tion. position. Lassen Sie den Bedienhebel links (18) los. Betätigen Sie den Stopphebel (21). www.scheppach.com DE | 27...
  • Page 28 8l. Füllen Sie das Öl vorsichtig bis zur Unter- Sämtliche Schutz- und Sicherheitseinrichtungen müs- kante des Einfüllstutzens ein. sen nach abgeschlossenen Reparatur- und Wartungs- Wischen Sie den Ölmessstab (32) mit einem sau- arbeiten sofort wieder montiert werden. beren, fusselfreien Tuch ab. 28 | DE www.scheppach.com...
  • Page 29 Niemals am Spaltkeil anheben! brauchsmaterialien benötigt werden. Befestigen Sie die Transportgurte (nicht im Liefer- Verschleißteile*: Spaltkeil, Spaltkeil-/Spaltholmführun- umfang enthalten) an der oberen Halterung (16a) gen, Hydrauliköl des Schutzbügels (16) und an der Halterung der Stammheber Verriegelung (26). www.scheppach.com DE | 29...
  • Page 30 H07RN-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. • Das Produkt erfüllt Anforderungen EN 61000-3-11 und unterliegt Sonderanschluss- bedingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist. 30 | DE www.scheppach.com...
  • Page 31 • Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. www.scheppach.com DE | 31...
  • Page 32 Umdrehungen lösen. Entlüftungsschraube (15) vor Transport Entlüftungsschraube (15) vor Transport Ölaustritt an Spaltsäule (2) nicht angezogen. fest anziehen. oder an anderen Stellen. Ölablassschraube (33) locker. Ölablassschraube (33) fest anziehen. Ölventil und/oder Dichtungen defekt. Händler kontaktieren. 32 | DE www.scheppach.com...
  • Page 33 Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar. www.scheppach.com DE | 33...
  • Page 34 Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com · Internet: http://www.scheppach.com * Produktabhängig auch über 24 Monate;...
  • Page 35 Only the operator may stand in the working area of the machine. Keep Do not transport the device lying on uninvolved persons as well as pets its side! and livestock away from the danger zone (minimum distance 5 m). www.scheppach.com GB | 35...
  • Page 36 Loosen the ventilation screw about We have marked points in these 2 turns before starting work. Close m Attention! operating instructions that impact before transport. your safety with this symbol. The product complies with the applicable European directives. 36 | GB www.scheppach.com...
  • Page 37 Layout ........................ 43 Before commissioning ..................45 Operation ......................47 Maintenance and repairs ................... 48 Storage ......................50 Transport ......................50 Electrical connection ..................50 Disposal and recycling ..................51 Troubleshooting ....................52 Declaration of conformity .................. 155 www.scheppach.com GB | 37...
  • Page 38 In addition to the safety instructions in this operating manual and the separate regulations of your country, Manufacturer: the generally recognised technical rules relating to the Scheppach GmbH operation of such machines must also be observed. Günzburger Straße 69 We accept no liability for accidents or damage that...
  • Page 39 An element of the intended use is also the observance of the safety instructions, as well as the assembly in- structions and operating information in the operating manual. www.scheppach.com GB | 39...
  • Page 40 • Apart from the operator, it is forbidden to stand with- in the working radius of the machine. No other per- son or animal may be present within a 5 metre radius of the machine. 40 | GB www.scheppach.com...
  • Page 41 This enables better control of the power tool in unex- and free from oil and grease. Slippery handles pected situations. and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations. www.scheppach.com GB | 41...
  • Page 42 Phase inverter main. • Residual risks can be minimised if the “Safety In- structions” and the “Intended Use” together with the Subject to technical changes! operating manual as a whole are observed. 42 | GB www.scheppach.com...
  • Page 43 • Check the device and accessory parts for transport right (4) and the operating arm on the left (19) re- damage. In the event of complaints the carrier must spectively. be informed immediately. Later claims will not be recognised. www.scheppach.com GB | 43...
  • Page 44 (12a) and a washer for each. Use a 16mm (13) and a ø 25mm washer (13b) on the wheel axle open-ended spanner / socket spanner. (13a). Slide the wheel axle (13a) through the holes on the bottom, rear end of the log splitter. 44 | GB www.scheppach.com...
  • Page 45 Always make sure the product is fully assembled before commissioning! When working below 5°C, the device should be idled for approx. 15 minutes to allow the hydraulic oil to warm m Attention! Before performing setting or maintenance work, unplug the mains plug! www.scheppach.com GB | 45...
  • Page 46 If the oil level is too low, top up as described in Apply a generous film of grease or spray oil to the section 12.5. splitting column (2). Then screw the bleed screw (15) back in. 46 | GB www.scheppach.com...
  • Page 47 Pieces of wood that are produced during a splitting pro- Swivel the swivel table (8) to the side with your cess can fall down. foot. - Wear appropriate personal protective equipment. Place the log straight on the base plate (11). www.scheppach.com GB | 47...
  • Page 48 If the product is operated without or with too little hy- lever on the right (5) and the control lever on the draulic oil, this can lead to hydraulic pump damage. left (18). 48 | GB www.scheppach.com...
  • Page 49 Dispose of the used oil properly at a local used oil grease. collection point. The time intervals cited here relate to normal operating conditions. If the device is subjected to heavier loads, these times must be reduced accordingly. www.scheppach.com GB | 49...
  • Page 50 The log splitter tilts on the support wheel (25) and cables with the designation H07RN-F. the transport wheels (13) and can thus be moved away. The printing of the type designation on the connection cable is mandatory. 50 | GB www.scheppach.com...
  • Page 51 European Union. manner. Contact your local refuse disposal authority for more details of how to dispose of your worn-out electrical devices. www.scheppach.com GB | 51...
  • Page 52 Bleed screw (15) not tightened before Tighten bleed screw (15) before column (2) transport. transport. or in other places. Oil drain screw (33) loose. Tighten the oil drain screw (33) firmly. Oil valve and/or seals defective. Contact dealer. 52 | GB www.scheppach.com...
  • Page 53 Ne pas déplacer l’appareil à machine. Tenir les autres personnes l’horizontale ! ainsi que les animaux de compagnie et d’élevage à l’écart de la zone de danger (écart minimum de 5 m). www.scheppach.com FR | 53...
  • Page 54 Desserrer la vis de purge d’env. nous avons signalé les points qui 2 tours avant le début des travaux. m Attention ! concernent votre sécurité par ce La fermer avant le transport. signe. Le produit respecte les directives européennes en vigueur. 54 | FR www.scheppach.com...
  • Page 55 Avant la mise en service ..................64 Commande ......................66 Maintenance et réparation ................. 68 Stockage ......................69 Transport ......................69 Raccordement électrique .................. 70 Élimination et recyclage ..................71 Dépannage ......................72 Déclaration de conformité ................. 155 www.scheppach.com FR | 55...
  • Page 56 Respecter la limite d‘âge minimum requis. Outre les consignes de sécurité reprises dans la pré- Fabricant : sente notice d‘utilisation et les prescriptions particu- Scheppach GmbH lières en vigueur dans votre pays, respecter également Günzburger Straße 69 les règles techniques générales concernant l‘utilisation D-89335 Ichenhausen des machines similaires.
  • Page 57 • N’utiliser le produit que dans des zones qui ne dé- responsabilité quant aux dommages ou blessures qui passent pas les 1 000 m au-dessus du niveau de en résulteraient. Dans ce cas, l‘utilisateur/opérateur la mer. est le seul responsable. www.scheppach.com FR | 57...
  • Page 58 être immédiatement remontés à l’issue des (avec câble secteur) et les outils électriques sur batte- travaux de réparation et de maintenance. rie (sans câble secteur). • Mettre le moteur à l’arrêt en quittant votre poste de travail. 58 | FR www.scheppach.com...
  • Page 59 Ne pas utiliser l‘outil électrique en cas de fa- tigue ou si l‘on est sous l‘influence de drogues, de l‘alcool ou de médicaments. Tout moment d‘inattention lors de l‘utilisation de l’outil électrique peut conduire à des blessures graves. www.scheppach.com FR | 59...
  • Page 60 électrique est garantie. peut demeurer des risques résiduels qui ne sont pas évidents. • Les risques résiduels peuvent être minimisés en observant les consignes de sécurité, l‘utilisation conforme ainsi que la notice d‘utilisation de manière générale. 60 | FR www.scheppach.com...
  • Page 61 électrique et les périodes de fonctionnement sans charge). Mode de fonctionnement S6/40% / IP54 Vitesse de rotation du 2800 moteur 1/min Protection du moteur Inverseur de phases Sous réserve de modifications techniques ! www.scheppach.com FR | 61...
  • Page 62 Serrez les écrous d’arrêt à l’aide d’une clé plate/clé • 1x embout de clé à douille 32 mm à douille ouverture 13 mm. • 1x clé à six pans creux 8 mm • Graisse ou huile de pulvérisation Non fourni. 62 | FR www.scheppach.com...
  • Page 63 (7) en procédant dans l’ordre suivant : vis à six clés plates/clés à cliquet ouverture 19 mm. pans M12x40 mm (28a), rondelle plate, support d’outil de levage de troncs (7b), rondelle plate, chaîne (28), rondelle plate et écrou d’arrêt. www.scheppach.com FR | 63...
  • Page 64 30 mA. Endommagement du produit Le fonctionnement du produit sans huile hydraulique Accessoires nécessaires : ou avec un niveau d’huile hydraulique insuffisant peut • Graisse ou huile de pulvérisation endommager la pompe hydraulique. Non fourni. 64 | FR www.scheppach.com...
  • Page 65 à la section 12.5. gauche (18). Revissez ensuite la vis de purge (15). Actionnez le levier La cale de fendage (3) d’arrêt (21). reste dans la position sélectionnée. www.scheppach.com FR | 65...
  • Page 66 Du pied, faites pivoter la table pivotante (8) sur le sens ! Cela entraîne inévitablement la destruction côté. du système hydraulique et annule tout droit à ga- Rabattez le bras de commande à droite (4) vers le rantie. bas contre la butée magnétique (37). 66 | FR www.scheppach.com...
  • Page 67 Si vous n’utilisez pas l’outil de levage de troncs, celui-ci sert de deuxième bras de protection. Déplacez la colonne de fendage (2) en position Mettez l‘outil de levage de troncs (7) en position inférieure. initiale. Relâchez le levier de commande gauche (18). www.scheppach.com FR | 67...
  • Page 68 éliminez le chiffon selon les dis- La colonne de fendage (2) doit être rentrée avant le positions locales. contrôle. L’appareil doit être à plat. - Éliminez l’huile conformément aux dispositions lo- Dévissez la vis de purge (15). cales. 68 | FR www.scheppach.com...
  • Page 69 (25) et les roues de transport (13) et peut ainsi être Notez que, pour ce produit, les composants suivants déplacée. sont soumis à une usure naturelle ou due à l’utilisation et que les composants suivants sont nécessaires en tant que consommables. www.scheppach.com FR | 69...
  • Page 70 • Données figurant sur la plaque signalétique du mo- teur Vérifiez régulièrement que les lignes de raccordement électriques ne sont pas endommagées. Assurez-vous que la ligne de raccordement ne soit pas raccordée au réseau lors de la vérification. 70 | FR www.scheppach.com...
  • Page 71 • En cas de livraison d’un nouvel appareil électro- nique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l’appareil élec- tronique usagé gratuitement sur demande de l’utili- sateur final. Pour en être sûr, contactez le service client du fabricant. www.scheppach.com FR | 71...
  • Page 72 Serrez à fond la vis de purge (15) avant la colonne de fendage (2) transport. le transport. ou à d’autres endroits. Vis de purge d’huile (33) desserrée. Resserrez la vis de purge d’huile (33). Vanne d’huile et/ou joints défectueux. Contacter le distributeur. 72 | FR www.scheppach.com...
  • Page 73 Solo l’operatore può sostare nell‘area di lavoro della macchina. Non trasportare l‘apparecchio in Tenere lontano le persone non orizzontale! coinvolte nonché gli animali domestici e utili dalla zona di pericolo (5 m di distanza minima). www.scheppach.com IT | 73...
  • Page 74 Allentare di circa 2 giri la vite di i punti riguardanti la sicurezza sfiato prima di iniziare i lavori. m Attenzione! sono contrassegnati dal seguente Chiudere prima del trasporto. simbolo. Il prodotto è conforme alle direttive europee in vigore. 74 | IT www.scheppach.com...
  • Page 75 Prima della messa in funzione ................84 Funzionamento ....................86 Manutenzione e riparazione ................88 Stoccaggio ......................89 Trasporto ......................89 Allacciamento elettrico ..................90 Smaltimento e riciclaggio .................. 90 Risoluzione dei guasti ..................92 Dichiarazione di conformità ................155 www.scheppach.com IT | 75...
  • Page 76 L‘età minima richiesta per gli operatori deve essere as- solutamente rispettata. Produttore: Oltre alle indicazioni di sicurezza contenute nelle pre- Scheppach GmbH senti istruzioni per l‘uso e alle disposizioni speciali in Günzburger Straße 69 vigore nel proprio Paese, devono essere rispettate le D-89335 Ichenhausen regole tecniche generalmente riconosciute per l‘utiliz-...
  • Page 77 • Azionare il prodotto solo su una superficie di appog- suddetta finalità non è conforme alla destinazione d’u- gio piana e stabile. • Prima di ogni messa in funzione, occorre controllare il corretto funzionamento dello spaccalegna. www.scheppach.com IT | 77...
  • Page 78 (con cavo di rete) e ad attrezzi elettrici funzio- sitivi di sicurezza e protezione. nanti a batteria (senza cavo di rete). • Quando si abbandona la postazione di lavoro, spe- gnere il motore. 78 | IT www.scheppach.com...
  • Page 79 Non utilizzare l’attrezzo elettrico quando si è stanchi o sotto l‘effetto di droghe, alcool o me- dicinali. Un momento di disattenzione durante l‘uso dell‘attrezzo elettrico può causare lesioni gravi. www.scheppach.com IT | 79...
  • Page 80 • Evitare le messe in funzione accidentali della mac- china: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di ac- censione. Utilizzare l‘attrezzo raccomandato nelle presenti istruzioni per l‘uso. 80 | IT www.scheppach.com...
  • Page 81 * La forza di spaccatura massima raggiungibile dipen- presenti). de dalla resistenza del prodotto da spaccare e può va- • Controllare se il contenuto della fornitura è comple- riare a causa di fattori di influenza variabili sull‘impianto idraulico. www.scheppach.com IT | 81...
  • Page 82 (non stringerlo). Ripetere l‘operazione sulla vite di chiusura infe- riore. Serrare i dadi di sicurezza con una chiave fissa/ chiave a tubo apert. 13mm. 82 | IT www.scheppach.com...
  • Page 83 M12 (25b) e un tronchi (7b), rondella di rasamento, catena (28), dado di sicurezza sul portaruota destro (30). Uti- rondella di rasamento e dado di sicurezza. lizzare due chiavi fisse / chiavi a tubo apert. 19mm. www.scheppach.com IT | 83...
  • Page 84 10.1 Installare lo spaccalegna m Attenzione! con troppo poco olio idraulico, si possono verificare danni alla pompa idraulica. Pericolo di lesioni in seguito al ribaltamento del- lo spaccalegna. Il ribaltamento dello spaccalegna può causare gravi lesioni e danni. 84 | IT www.scheppach.com...
  • Page 85 Se il serbatoio dell’olio idraulico (14) non viene sfiatato, La colonna spaccalegna (2) deve trovarsi nella po- l’aria in ingresso danneggia le guarnizioni e quindi lo sizione superiore. spaccalegna! Stendere uno strato spesso di grasso od olio spray sulla colonna spaccalegna (2). www.scheppach.com IT | 85...
  • Page 86 (7) e sulla piastra di base (11). Il prodotto da si schiacciamenti o amputazioni di parti del corpo, a se- spaccare deve trovarsi tra i due fissaggi dell’alza- guito della retrazione del cuneo spaccalegna idraulico. tronchi (7). 86 | IT www.scheppach.com...
  • Page 87 Ruotare la tavola orientabile (8) con il piede verso mento del cuneo spaccalegna verso l’alto. l’interno fino a quando il gancio di blocco (9) non si innesta. Chiudere la vite di sfiato (15). www.scheppach.com IT | 87...
  • Page 88 Estrarre la vite di sfiato, svitandola (15). Rabboccare l’olio idraulico usando un imbuto adatto. Osservare la quantità di riempimento max. di 8l. Riempire attentamente di olio fino al bordo inferiore del bocchettone di riempimento. 88 | IT www.scheppach.com...
  • Page 89 (16a) della staffa di protezione (16) e sul supporto del blocco alzatronchi (26). * non necessariamente compreso nell‘ambito della for- Sollevare con cautela l‘apparecchio. nitura! www.scheppach.com IT | 89...
  • Page 90 è obbligatoria. • Il prodotto soddisfa i requisiti della EN 61000-3-11 ed è soggetto a condizioni speciali per l‘allaccia- mento. Ciò significa che non ne è consentito l‘uso con collegamento a punti scelti a proprio piacimento. 90 | IT www.scheppach.com...
  • Page 91 Europea, possono essere applicate normative diverse per lo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche. La vostra amministrazione comunale o altri servizi cittadini vi possono fornire informazioni sulle op- zioni di smaltimento dell‘apparecchio fuori servi- zio. www.scheppach.com IT | 91...
  • Page 92 Fuoriuscita di olio sulla trasporto. del trasporto. colonna spaccalegna (2) o in altri posti. Vite di scarico dell’olio (33) allentata. Stringere bene la vite di scarico dell’olio (33). Valvola dell’olio e/o guarnizioni difettose. Contattare il rivenditore. 92 | IT www.scheppach.com...
  • Page 93 Draairichting motor. persoon worden bediend! Alleen de operator mag zich in het werkomgeving van de machine ophouden. Onbevoegden alsook Apparaat niet liggend transporteren! huis- en voor landbouwdoeleinden gehouden dieren uit de gevarenzone (minimumafstand 5 m) houden. www.scheppach.com NL | 93...
  • Page 94 Ontluchtingsschroef voor aanvang In deze gebruikshandleiding van de werkzaamheden circa 2 hebben wij punten die uw m Let op! omwentelingen losdraaien. Voor veiligheid betreffen van dit teken transport sluiten. voorzien. Het product voldoet aan de geldende EU-bepalingen. 94 | NL www.scheppach.com...
  • Page 95 Montage ......................102 Voor de ingebruikname..................104 Bediening ......................106 Onderhoud en reparatie ..................107 Opslag ........................ 109 Transport ......................109 Elektrische aansluiting ..................109 Afvalverwerking en hergebruik ................110 Verhelpen van storingen ..................111 Conformiteitsverklaring..................155 www.scheppach.com NL | 95...
  • Page 96 Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over Fabrikant: de daarmee verbonden gevaren geïnformeerd zijn. De Scheppach GmbH vereiste minimumleeftijd moet in acht worden genomen. Günzburger Straße 69 Naast de in deze gebruikshandleiding opgenomen vei-...
  • Page 97 De gebruiker/ • Het product uitsluitend op een vlakke en vaste on- bediener en niet de fabrikant is aansprakelijk voor ont- derhoud gebruiken. stane schade of elke vorm van letsel. www.scheppach.com NL | 97...
  • Page 98 Nalatigheden bij het niet naleven Trek de voedingsstekker uit het stopcontact! van de onderstaande aanwijzingen kunnen elektrische • Installaties, reinigings- onder- schok, brand en/of ernstige verwondingen veroorza- houdswerkzaamheden ken. elektrische installatie mogen uitsluitend door vaklie- den worden uitgevoerd. 98 | NL www.scheppach.com...
  • Page 99 • Als u met het elektrisch apparaat in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook toegestaan is voor gebruik buitenshuis. Het gebruik van een voor gebruik buitenshuis verlengsnoer ver- mindert het risico op een elektrische schok. www.scheppach.com NL | 99...
  • Page 100 Als grepen en gree- • Bovendien kunnen er ondanks alle getroffen voor- poppervlakken glad zijn, kan het elektrisch gereed- zieningen verborgen restrisico’s bestaan. schap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden. 100 | NL www.scheppach.com...
  • Page 101 • Open de verpakking en haal het apparaat er voor- zichtig uit. Motorbeveiliging • Verwijder het verpakkingsmateriaal evenals de ver- Fasenomvormer pakkings- en transportbeveiligingen (indien voor- Technische wijzigingen voorbehouden! handen). • Controleer of de inhoud van de levering volledig is. www.scheppach.com NL | 101...
  • Page 102 Haal de borgmoeren goed aan met een steeksleu- tel/dopsleutel SW 13 mm. Stel eventueel de aanslagschroeven (29) met een inbussleutel 8 mm aan beide zijden zo af, dat de bevestigingsklauwen (6) de splijtwig (3) niet raken. 102 | NL www.scheppach.com...
  • Page 103 Gebruik twee steeks- een volgring door de boorgaten. leutels/dopsleutels SW13 mm. Borg de zeskantbouten M8x50 mm (16b) met een Controleer het soepel lopen van de hendel (27). volgring en een borgmoer. Gebruik twee steeks- leutels/dopsleutels SW13 mm. www.scheppach.com NL | 103...
  • Page 104 Controleer het oliepeil voor de • de hydrauliek op lekkage, eerste ingebruikname en regelmatig in bedrijf stellen. • het oliepeil Een te laag oliepeil kan de oliepomp beschadigen, vul • de veiligheidsvoorzieningen en evt. olie bij. • de aan/uit-schakelaar. 104 | NL www.scheppach.com...
  • Page 105 • Voor elk transport van het apparaat moet de ontluch- de aan/uit-schakelaar (24), het apparaat schakelt tingsschroef absoluut goed worden vastgeschroefd uit. om olielekkage te vermijden. Koppel de stroomaansluiting (34) los van de con- tactdoos voordat u werkzaamheden gaat uitvoe- ren. www.scheppach.com NL | 105...
  • Page 106 Breng de splijtwig (3) middels de bedieningshen- Breng de bedieningshendel rechts (5) en de bedie- del rechts (5) en de bedieningshendel links (18) in ningshendel links (18) gelijktijdig omlaag. de gewenste positie. Laat de bedieningshendel links (18) los. 106 | NL www.scheppach.com...
  • Page 107 Uitgelopen olie kan het milieu ernstig verontreinigen. ledig is gespleten. De vloeistof is zeer giftig en kan snel tot waterveront- Verwijder het te splijten hout en zwenk de zwenk- reiniging leiden. tafel (8) met de voet naar de zijkant. www.scheppach.com NL | 107...
  • Page 108 Controleer de hydraulische aansluitingen en verbruikte olie. schroefverbindingen regelmatig op dichtheid en De hier aangegeven intervallen hebben betrekking op haal deze zo nodig aan. normaal gebruik. Als het apparaat zwaarder wordt be- last, worden deze tijden overeenkomstig korter. 108 | NL www.scheppach.com...
  • Page 109 Elektrische aansluitkabels moeten aan de relevante houtsplijter iets met de voet. VDE- en DIN-voorschriften voldoen. Gebruik uitslui- De houtsplijter kantelt zich op het steunwiel (25) tend netsnoeren met de aanduiding H07RN-F. en de transportwielen (13) en kan zo worden ver- plaatst. www.scheppach.com NL | 109...
  • Page 110 De verpakkingsmaterialen zijn re- fabrikant op verzoek van de eindgebruiker zorgen cyclebaar. Verpakkingen milieu- voor het kosteloos afhalen van het afgedankte elek- vriendelijk afvoeren. trische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant. 110 | NL www.scheppach.com...
  • Page 111 Lekkende olie bij de Ontluchtingsschroef (15) voor transport Ontluchtingsschroef (15) voor transport spleetkolom (2) niet aangehaald. goed aanhalen. of op andere punten. Olieaftapschroef (33) los. Olieaftapschroef (33) goed aanhalen. Olieklep en/of afdichtingen defect. Contact opnemen met de dealer. www.scheppach.com NL | 111...
  • Page 112 ¡No transportar el aparato en Mantenga alejados de la zona posición horizontal! de peligro a personas ajenas, a animales domésticos y al ganado (5 m de distancia mínima). 112 | ES www.scheppach.com...
  • Page 113 Antes de empezar a trabajar, aflojar hemos colocado este signo en el tornillo de purga de aire unas 2 m ¡Atención! los lugares que afectan a su vueltas. Cerrar antes del transporte. seguridad. El producto cumple con las normativas europeas vigentes. www.scheppach.com ES | 113...
  • Page 114 Antes de la puesta en marcha ................123 Manejo ....................... 125 Mantenimiento y reparación ................127 Almacenamiento ....................128 Transporte ......................129 Conexión eléctrica ..................... 129 Eliminación y reciclaje ..................130 Solución de averías ................... 131 Declaración de conformidad ................155 114 | ES www.scheppach.com...
  • Page 115 En el aparato solo deben trabajar personas instruidas en su manejo y familiarizadas con los peligros que este Fabricante: conlleva. Debe respetarse la edad laboral mínima. Scheppach GmbH Además de las indicaciones de seguridad incluidas en Günzburger Straße 69 el presente manual de instrucciones y las prescripcio- D-89335 Ichenhausen nes especiales vigentes en su país, deberán obser-...
  • Page 116 • 4 Tornillos de cabeza hexagonal M10 x 25 mm (30a) alguna por los daños derivados. • 1x Manual de instrucciones • La máquina únicamente debe usarse con acceso- rios y herramientas originales del fabricante. 116 | ES www.scheppach.com...
  • Page 117 • Utilizar guantes industriales y calzado de seguridad, gafas de protección y ropa de trabajo (EPP) ajusta- da al trabajar. • Precaución durante el trabajo: Peligro de lesiones en dedos y manos por la herramienta de corte. www.scheppach.com ES | 117...
  • Page 118 • Mantenga el equipo alejado de la lluvia o la hume- piezas móviles. dad. La entrada de agua en el aparato eléctrico au- menta el riesgo de descarga eléctrica. 118 | ES www.scheppach.com...
  • Page 119 El uso de herramientas se esta incorrectamente. eléctricas para fines no previstos puede ser peligro- • Lesiones debido a piezas de trabajo proyectadas en caso de sujeción o guiado incorrectos. www.scheppach.com ES | 119...
  • Page 120 Peso en kg malizado y pueden utilizarse para comparar una herra- mienta eléctrica con otra. Los valores de emisión de ruidos indicados se pueden emplear también para una evaluación provisional de la carga. 120 | ES www.scheppach.com...
  • Page 121 Coloque el brazo de manejo izquierdo (19). Guíe, del alcance de los niños. al mismo tiempo, los dos interruptores basculan- tes (20) a través de las ranuras de la palanca de mando izquierda (18). www.scheppach.com ES | 121...
  • Page 122 32 mm en el tapa- 16 mm de ancho de boca. cubos (13c) y golpeándolo con un martillo blando. Asegúrese de sujetar el eje de la rueda (13a) por el otro lado. 122 | ES www.scheppach.com...
  • Page 123 Coloque los tornillos de cabeza hexagonal te y deseche el paño de acuerdo con las normas M8 x 55 mm (26b) en los orificios con una arandela locales. respectivamente. - Deseche el aceite de acuerdo con las disposiciones locales. www.scheppach.com ES | 123...
  • Page 124 Deje el tornillo de purga de aire (15) aflojado du- rante el funcionamiento. Antes de mover el cortador de madera, vuelva a cerrar el tornillo de purga de aire (15), ya que, en caso contrario, puede escaparse el aceite. 124 | ES www.scheppach.com...
  • Page 125 Los extremos del mate- Para encenderlo, presione el botón verde del inte- rial hendible deben cortarse rectos. Las ramas deben rruptor de conexión/desconexión (24); el aparato cortarse al ras. se pondrá en marcha. www.scheppach.com ES | 125...
  • Page 126 11. Corte el material hendible. Proceda como se des- mucha tensión y que existe el riesgo de que partes del cribe en el punto 11.4. cuerpo queden aplastadas en la hendidura de corte. - No toque el cortador de madera en funcionamiento. 126 | ES www.scheppach.com...
  • Page 127 • Tolva de mantenimiento. • Recipiente colector - Desenchufe siempre la clavija de conexión de la red • Lima / amoladora angular antes de realizar cualquier trabajo de mantenimien- No incluido en el volumen de suministro. www.scheppach.com ES | 127...
  • Page 128 QR que aparece en la portada. proceso. 13. Almacenamiento A continuación, enrosque de nuevo el tornillo de purga de aire (15). Nota Lleve la columna de hendir a la posición inferior (véase la sección 11.8). 128 | ES www.scheppach.com...
  • Page 129 La conexión a la red por parte del cliente, así como corriente constante de la red mínima de 100 A. el cable alargador utilizado deben cumplir estas normas. www.scheppach.com ES | 129...
  • Page 130 • Los depósitos de aceite y combustible vacíos deben las después de su uso. desecharse de forma respetuosa con el medio am- • ¡El usuario final es responsable de eliminar sus biente. datos personales en el aparato usado que se va a desechar! 130 | ES www.scheppach.com...
  • Page 131 (2) o algún otro punto. El tornillo de drenaje de aceite (33) está Apretar bien el tornillo de drenaje de suelto. aceite (33). Válvula de aceite y/o juntas defectuosos. Contactar con el distribuidor comercial. www.scheppach.com ES | 131...
  • Page 132 área de trabalho da máquina. Mantenha as pessoas que não Não transportar o aparelho deitado! participem do processo, assim como animais domésticos e de criação, afastadas da área de perigo (distância mínima de 5 m). 132 | PT www.scheppach.com...
  • Page 133 Nestas instruções de operação, em aprox. 2 revoluções antes do assinalámos as secções que m Atenção! início do trabalho. Fechar antes do dizem respeito à sua segurança transporte. com este símbolo. O produto cumpre as diretivas europeias em vigor. www.scheppach.com PT | 133...
  • Page 134 Antes da colocação em funcionamento ............143 Operação ......................145 Manutenção e reparação................... 146 Armazenamento ....................148 Transporte ......................148 Ligação elétrica ....................148 Eliminação e reciclagem..................149 Resolução de problemas ................... 150 Declaração de conformidade ................155 134 | PT www.scheppach.com...
  • Page 135 Deve ser respeitada a idade mínima exigida. Para além das indicações de segurança incluídas nes- Fabricante: te manual de instruções e dos regulamentos especiais Scheppach GmbH do seu país, devem ser cumpridas as regras técnicas Günzburger Straße 69 geralmente reconhecidas para a operação de máqui- D-89335 Ichenhausen nas idênticas.
  • Page 136 • Opere o produto apenas em áreas que se encon- dor e não do fabricante. trem no máximo 1000 m acima do nível do mar. 136 | PT www.scheppach.com...
  • Page 137 ção. • Desligar o motor sempre que abandonar o local de trabalho. Retire a ficha de rede da tomada! É estritamente proibido remover ou trabalhar sem o dispositivo de segurança. www.scheppach.com PT | 137...
  • Page 138 Não utilize qualquer ferramenta elétrica se esti- ver com sono ou sob a influência de álcool, dro- gas ou medicamentos. 138 | PT www.scheppach.com...
  • Page 139 Utilize a ferramenta re- comendada neste manual de instruções. • Obterá assim rendimentos ótimos da sua máquina. • Mantenha as suas mãos longe da área de trabalho, se a máquina estiver em funcionamento. www.scheppach.com PT | 139...
  • Page 140 é composto de um tempo de arranque, de um tempo recorrendo ao manual de instruções. com uma carga constante e de um tempo de desa- celeração. A duração do ciclo é de 10 min, o ciclo de operação relativo representa 40% da duração do ciclo. 140 | PT www.scheppach.com...
  • Page 141 (13a). óleo em spray nos pontos de contacto inferiores Para tal, coloque uma capa de roda (13c) sobre (23) do braço de operação direito (4) e do braço de uma base de madeira. operação esquerdo (19). www.scheppach.com PT | 141...
  • Page 142 Atenção! A corrente (28) deve poder girar facil- porte (16a). mente no parafuso sextavado M12x40mm (28a)! Insira os parafusos sextavados M8x50mm (16b), Coloque a extremidade da corrente no gancho de cada um com uma arruela espaçadora, nos ori- corrente (22). fícios. 142 | PT www.scheppach.com...
  • Page 143 O líquido é altamente tóxico e pode provocar rapida- • O aparelho foi concebido para trabalhar sobre su- mente a contaminação da água. perfícies planas e deve ser montado sobre uma base plana e firme. www.scheppach.com PT | 143...
  • Page 144 Ligue a ligação elétrica (34) a uma tomada de ali- Antes de mover a fendedeira, feche novamente mentação. o parafuso de purga (15); de outro modo, o óleo Para ligar, prima a tecla verde do interruptor para pode verter. ligar/desligar (24). O aparelho arranca. 144 | PT www.scheppach.com...
  • Page 145 Certifique-se de que a madeira a rachar não contém 11. Rache o material rachado. Proceda tal como des- pregos ou corpos estranhos. As extremidades do ma- crito na secção 11.4. terial rachado devem ser cortadas. Os ramos devem ser serrados. www.scheppach.com PT | 145...
  • Page 146 - Remova a ficha de rede antes de quaisquer traba- são e que as partes do corpo podem ficar esmagadas lhos de manutenção. na fenda. 146 | PT www.scheppach.com...
  • Page 147 • Lima/afiadora angular purga (15). Não incluído no âmbito de fornecimento. 12.6 Mudar o óleo hidráulico (fig. 1, 12) Trocar o óleo hidráulico após um tempo de funciona- mento de 50 horas. Depois trocar a cada 500 horas. www.scheppach.com PT | 147...
  • Page 148 5 a 30 ˚C. Guarde o produto na embalagem original. Cubra o produto para A conexão de rede é protegida com 16 A de ação o proteger contra pó ou humidade. Guarde o manual lenta. de instruções junto do produto. 148 | PT www.scheppach.com...
  • Page 149 A conexão de rede e a linha de prolongamento devem físicas e online), desde que o revendedor este- ter 5 fios = 3~ + N + PE. ja obrigado a aceitar a devolução ou a aceite de livre vontade. www.scheppach.com PT | 149...
  • Page 150 (2) ou noutros pontos. Tampão de drenagem do óleo (33) solto. Apertar bem o tampão de drenagem do óleo (33). Válvula de óleo e/ou vedações com defeito. Entre em contacto com o revendedor. 150 | PT www.scheppach.com...
  • Page 151 www.scheppach.com...
  • Page 152 www.scheppach.com...
  • Page 153 400 V DIAGRAM HYDRAULIC SYSTEM DIAGRAM Hydraulik www.scheppach.com 7, #65887A:...
  • Page 154 www.scheppach.com...

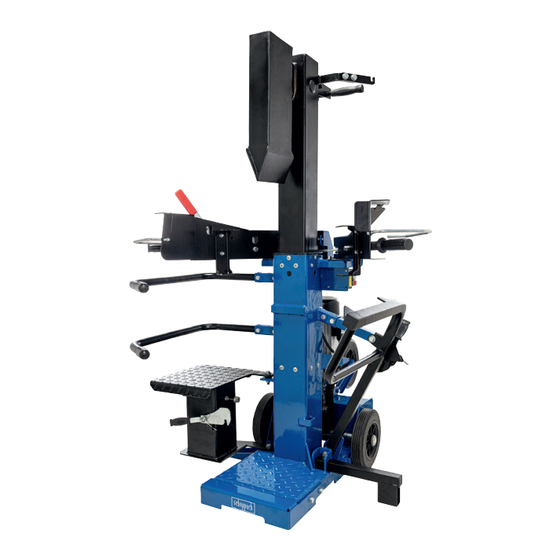

  • Page 155 Marke / Brand / Marque: SCHEPPACH HOLZSPALTER - COMPACT 12T, 15T Art.-Bezeichnung: Article name: LOG SPLITTER - COMPACT 12T, 15T Nom d’article: FENDEUR DE BÛCHES - COMPACT 12T, 15T Art.-Nr. / Art. no. / N° d’ident.: 5905421902 / 5905422902 2014/29/EU 2004/22/EG 89/686/EWG_96/58/EG 2000/14/EG_2005/88/EG...
  • Page 156 á electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido consertados por lerceiros. O cartão de garantia só vale em conexão com a fatura. www.scheppach.com...
  • Page 157 Art.Nr. 5905421902 / 5905422902 AusgabeNr. 5905421902_0307 Rev.Nr. 17/07/2023 Compact 12t Compact 15t Holzspalter Originalbetriebsanleitung Log splitter Translation of original instruction manual Puulõhkuja Originaalkäitusjuhendi tõlge Medienos skaldytuvas Originalios naudojimo instrukcijos vertimas Malkas skaldītājs Oriģinālās lietošanas instrukcijas tulkojums Vedklyv Översättning av original-bruksanvisning Halkaisukone Käännös alkuperäisestä...
  • Page 158 www.scheppach.com...
  • Page 159 www.scheppach.com...
  • Page 160 www.scheppach.com...
  • Page 161 www.scheppach.com...
  • Page 162 www.scheppach.com...
  • Page 163 www.scheppach.com...
  • Page 164 Max. Min. www.scheppach.com...
  • Page 165 www.scheppach.com...
  • Page 166 www.scheppach.com...
  • Page 167 www.scheppach.com...
  • Page 168 Maschine darf nur von einer Person Drehrichtung Motor. bedient werden! Nur der Bediener darf im Arbeitsbereich der Maschine stehen. Unbeteiligte Personen Gerät nicht liegend transportieren! sowie Haus- und Nutztiere aus dem Gefahrenbereich (5 m Mindestabstand) fern halten. 12 | DE www.scheppach.com...
  • Page 169 Gebrauchsanweisung aufmerksam lesen. In dieser Bedienungsanweisung Entlüftungsschraube vor haben wir Stellen, die Ihre Arbeitsbeginn circa 2 Umdrehungen m Achtung! Sicherheit betreffen, mit diesem lösen. Vor Transport schließen. Zeichen versehen. Das Produkt entspricht den geltenden europäischen Richtlinien. www.scheppach.com DE | 13...
  • Page 170 Aufbau ........................ 21 Vor Inbetriebnahme ................... 23 Bedienung ......................25 Wartung und Reparatur ..................27 Lagerung ......................28 Transport ......................28 Elektrischer Anschluss ..................29 Entsorgung und Wiederverwertung ..............29 Störungsabhilfe ....................31 Konformitätserklärung ..................163 14 | DE www.scheppach.com...
  • Page 171 Einleitung Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- Hersteller: ten Ihres Landes sind die für den Betrieb von bauglei- Scheppach GmbH chen Maschinen allgemein anerkannten technischen Günzburger Straße 69 Regeln zu beachten. D-89335 Ichenhausen Wir übernehmen keine Haftung für Unfälle oder Schä-...
  • Page 172 Schäden oder Verletzungen aller Art haftet der • Vor jeder Inbetriebnahme die ordnungsgemäße Benutzer/Bediener und nicht der Hersteller. Funktion des Holzspalters prüfen. • Produkt nur in Gebieten betreiben, die maximal 1000 m über dem Meeresspiegel liegen. 16 | DE www.scheppach.com...
  • Page 173 Elektrowerkzeuge (mit Netzleitung) oder auf akkube- • Sämtliche Schutz- und Sicherheitseinrichtungen triebene Elektrowerkzeuge (ohne Netzleitung). müssen nach abgeschlossenen Reparatur- und Wartungsarbeiten sofort wieder montiert werden. • Beim Verlassen des Arbeitsplatzes den Motor aus- schalten. www.scheppach.com DE | 17...
  • Page 174 Sie sich nicht über die Sicherheitsregeln Verlängerungskabels verringert das Risiko eines für Elektrowerkzeuge hinweg, auch wenn Sie elektrischen Schlages. nach vielfachem Gebrauch mit dem Elektro- werkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verlet- zungen führen. 18 | DE www.scheppach.com...
  • Page 175 • Schalten Sie das Gerät aus und ziehen Sie den Griffflächen erlauben keine sichere Bedienung und Netzstecker, bevor Sie Einstell- oder Wartungs- Kontrolle des Elektrowerkzeugs in unvorhergesehe- arbeiten vornehmen. nen Situationen. • Des Weiteren können trotz aller getroffener Vorkeh- rungen nicht offensichtliche Restrisiken bestehen. www.scheppach.com DE | 19...
  • Page 176 Abgabeleistung P2 kW Zeiten, in denen das Elektrowerkzeug abgeschaltet Aufnahmestrom A ist, und solche, in denen es zwar eingeschaltet ist, Kurzschlussfestigkeit kA aber ohne Belastung läuft). Betriebsart S6/40% / IP54 Motordrehzahl 1/min 2800 Motorschutz Phasenwender Technische Änderungen vorbehalten! 20 | DE www.scheppach.com...
  • Page 177 • 1x Schonhammer Wiederholen Sie den Vorgang mit der unteren • 1x Steckschlüsselaufsatz 32mm Schlossschraube. • 1x Innensechskantschlüssel 8mm Ziehen Sie die Sicherungsmuttern mit einem Ga- • Fett oder Sprühöl belschlüssel/Steckschlüssel SW 13mm fest. Nicht im Lieferumfang enthalten. www.scheppach.com DE | 21...
  • Page 178 Aussparung. Fixieren Sie die Stammheberstütze Fixieren Sie die Sechskantschraube M12x85mm (10) mit einer Innensechskantschraube M6x10mm (25c) mit einer Beilagscheibe M12 (25b) und einer (10a). Sicherungsmutter an dem Radhalter rechts (30). Verwenden Sie zwei Gabelschlüssel / Steck- schlüssel SW 19mm. 22 | DE www.scheppach.com...
  • Page 179 • Der „FI-Schutzschalter“ muss mit 30mA abgesi- keit und im Extremfall zum Tod führen. chert werden. - Atmen Sie Öldämpfe und Abgase nicht ein. Benötigtes Zubehör: - Betreiben Sie das Gerät nur im Freien. • Fett oder Sprühöl Nicht im Lieferumfang enthalten. www.scheppach.com DE | 23...
  • Page 180 10.4 Spaltsäule (2) einfetten (Abb. 1) m Achtung! Die Spaltsäule darf nicht trockenlaufen. Die Spaltsäule (2) des Holzspalters ist vor Inbetrieb- nahme großzügig einzufetten. Dieser Vorgang muss alle 5 Betriebsstunden wiederholt werden. 24 | DE www.scheppach.com...
  • Page 181 Sie die obere Position des Spaltkeils (3). 11.3 Betrieb des Stammhebers (7) (Abb. 17, 17a) Schwenken Sie den Schwenktisch (8) mit dem Fuß zur Seite. Klappen Sie den Bedienarm rechts (4) nach hinten auf den Magnetanschlag (37). www.scheppach.com DE | 25...
  • Page 182 11.8 Arbeitsende (Abb. 1, 12) zweiten Schutzarm verwendet. Fahren Sie die Spaltsäule (2) in die untere Posi- Bringen Sie den Stammheber (7) in die Ausgangs- tion. position. Lassen Sie den Bedienhebel links (18) los. Betätigen Sie den Stopphebel (21). 26 | DE www.scheppach.com...
  • Page 183 8l. Füllen Sie das Öl vorsichtig bis zur Unter- Sämtliche Schutz- und Sicherheitseinrichtungen müs- kante des Einfüllstutzens ein. sen nach abgeschlossenen Reparatur- und Wartungs- Wischen Sie den Ölmessstab (32) mit einem sau- arbeiten sofort wieder montiert werden. beren, fusselfreien Tuch ab. www.scheppach.com DE | 27...
  • Page 184 Niemals am Spaltkeil anheben! brauchsmaterialien benötigt werden. Befestigen Sie die Transportgurte (nicht im Liefer- Verschleißteile*: Spaltkeil, Spaltkeil-/Spaltholmführun- umfang enthalten) an der oberen Halterung (16a) gen, Hydrauliköl des Schutzbügels (16) und an der Halterung der Stammheber Verriegelung (26). 28 | DE www.scheppach.com...
  • Page 185 H07RN-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. • Das Produkt erfüllt Anforderungen EN 61000-3-11 und unterliegt Sonderanschluss- bedingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist. www.scheppach.com DE | 29...
  • Page 186 • Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. 30 | DE www.scheppach.com...
  • Page 187 Umdrehungen lösen. Entlüftungsschraube (15) vor Transport Entlüftungsschraube (15) vor Transport Ölaustritt an Spaltsäule (2) nicht angezogen. fest anziehen. oder an anderen Stellen. Ölablassschraube (33) locker. Ölablassschraube (33) fest anziehen. Ölventil und/oder Dichtungen defekt. Händler kontaktieren. www.scheppach.com DE | 31...
  • Page 188 Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar. 32 | DE www.scheppach.com...
  • Page 189 Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com · Internet: http://www.scheppach.com * Produktabhängig auch über 24 Monate;...
  • Page 190 Only the operator may stand in the working area of the machine. Keep Do not transport the device lying on uninvolved persons as well as pets its side! and livestock away from the danger zone (minimum distance 5 m). 34 | GB www.scheppach.com...
  • Page 191 Loosen the ventilation screw about We have marked points in these 2 turns before starting work. Close m Attention! operating instructions that impact before transport. your safety with this symbol. The product complies with the applicable European directives. www.scheppach.com GB | 35...
  • Page 192 Layout ........................ 42 Before commissioning ..................44 Operation ......................46 Maintenance and repairs ................... 47 Storage ......................49 Transport ......................49 Electrical connection ..................49 Disposal and recycling ..................50 Troubleshooting ....................51 Declaration of conformity .................. 163 36 | GB www.scheppach.com...
  • Page 193 In addition to the safety instructions in this operating manual and the separate regulations of your country, Manufacturer: the generally recognised technical rules relating to the Scheppach GmbH operation of such machines must also be observed. Günzburger Straße 69 We accept no liability for accidents or damage that...
  • Page 194 An element of the intended use is also the observance of the safety instructions, as well as the assembly in- structions and operating information in the operating manual. 38 | GB www.scheppach.com...
  • Page 195 • Apart from the operator, it is forbidden to stand with- in the working radius of the machine. No other per- son or animal may be present within a 5 metre radius of the machine. www.scheppach.com GB | 39...
  • Page 196 This enables better control of the power tool in unex- and free from oil and grease. Slippery handles pected situations. and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations. 40 | GB www.scheppach.com...
  • Page 197 Phase inverter main. • Residual risks can be minimised if the “Safety In- structions” and the “Intended Use” together with the Subject to technical changes! operating manual as a whole are observed. www.scheppach.com GB | 41...
  • Page 198 • Check the device and accessory parts for transport right (4) and the operating arm on the left (19) re- damage. In the event of complaints the carrier must spectively. be informed immediately. Later claims will not be recognised. 42 | GB www.scheppach.com...
  • Page 199 (12a) and a washer for each. Use a 16mm (13) and a ø 25mm washer (13b) on the wheel axle open-ended spanner / socket spanner. (13a). Slide the wheel axle (13a) through the holes on the bottom, rear end of the log splitter. www.scheppach.com GB | 43...
  • Page 200 Always make sure the product is fully assembled before commissioning! When working below 5°C, the device should be idled for approx. 15 minutes to allow the hydraulic oil to warm m Attention! Before performing setting or maintenance work, unplug the mains plug! 44 | GB www.scheppach.com...
  • Page 201 If the oil level is too low, top up as described in Apply a generous film of grease or spray oil to the section 12.5. splitting column (2). Then screw the bleed screw (15) back in. www.scheppach.com GB | 45...
  • Page 202 Pieces of wood that are produced during a splitting pro- Swivel the swivel table (8) to the side with your cess can fall down. foot. - Wear appropriate personal protective equipment. Place the log straight on the base plate (11). 46 | GB www.scheppach.com...
  • Page 203 If the product is operated without or with too little hy- lever on the right (5) and the control lever on the draulic oil, this can lead to hydraulic pump damage. left (18). www.scheppach.com GB | 47...
  • Page 204 Dispose of the used oil properly at a local used oil grease. collection point. The time intervals cited here relate to normal operating conditions. If the device is subjected to heavier loads, these times must be reduced accordingly. 48 | GB www.scheppach.com...
  • Page 205 The log splitter tilts on the support wheel (25) and cables with the designation H07RN-F. the transport wheels (13) and can thus be moved away. The printing of the type designation on the connection cable is mandatory. www.scheppach.com GB | 49...
  • Page 206 European Union. manner. Contact your local refuse disposal authority for more details of how to dispose of your worn-out electrical devices. 50 | GB www.scheppach.com...
  • Page 207 Bleed screw (15) not tightened before Tighten bleed screw (15) before column (2) transport. transport. or in other places. Oil drain screw (33) loose. Tighten the oil drain screw (33) firmly. Oil valve and/or seals defective. Contact dealer. www.scheppach.com GB | 51...
  • Page 208 Korratuse tagajärjeks võivad olla Kõrgepinge, eluoht! õnnetused! Masinat tohib kasutada ainult üks Mootori pöörlemissuund. isik korraga! Masina tööpiirkonnas tohib seista ainult vajaduse korral. Kõrvalised Ärge transportige seadet pikali! isikud ning koduloomad peavad püsima ohupiirkonnast (vähemalt 5 m) eemal. 52 | EE www.scheppach.com...
  • Page 209 Ettevaatust! Liikuvad tööriistad! juhtimise põhimõtetega! Lugege kasutusjuhend tähelepanelikult läbi. Vabastage enne töö algust Käesolevas käsitsuskorralduses m Tähelepa- õhueemalduspolti umbes 2 pööret. oleme varustanud Teie ohutust Sulgege enne transportimist. puudutavad kohad selle märgiga. Toode vastab kehtivatele Euroopa direktiividele. www.scheppach.com EE | 53...
  • Page 210 Ülespanemine ....................60 Enne käikuvõtmist ....................62 Käsitsemine ....................... 64 Hooldus ja remont ....................65 Ladustamine ...................... 67 Transportimine ....................67 Elektriühendus ....................67 Utiliseerimine ja taaskäitlus ................68 Rikete kõrvaldamine ..................69 Vastavusdeklaratsioon ..................163 54 | EE www.scheppach.com...
  • Page 211 Sissejuhatus Peale käesolevas käsitsusjuhendis sisalduvate ohu- tusjuhiste ja Teie riigis ehituslikult samade masinate Tootja: kohta kehtivate eeskirjade tuleb järgida üldtunnustatud Scheppach GmbH tehnilisi reegleid. Günzburger Straße 69 Me ei võta vastutust õnnetuste või kahjude eest, mis D-89335 Ichenhausen tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.
  • Page 212 Sellest põhjustatud kahjude või igat liiki setel tegevustel. vigastuste eest vastutab kasutaja/operaator ja mitte tootja. Sihtotstarbekohase kasutuse koostisosaks on ka ohu- tusjuhiste, samuti montaažijuhendi ning käsitsusjuhen- dis sisalduvate käitusjuhiste järgimine. 56 | EE www.scheppach.com...
  • Page 213 • Vana õli väljalaskmine keskkonda on keelatud. Õli löögi, vigastus- ja tuleohu eest järgmisi põhimõttelisi tuleb utiliseerida selle riigi seadusega sätestatud ohutusmeetmeid järgida. Lugege kõik need juhised eeskirjade kohaselt, kus toimub käitamine. enne antud elektritööriista kasutamist läbi ning hoidke ohutusjuhiseid korralikult alal. www.scheppach.com EE | 57...
  • Page 214 • Ärge uskuge pimesi ohutusse ega eirake elektri- tööriista ohutusreegleid ka siis, kui olete palju- kordse kasutuse tõttu elektritööriistaga tuttav. 58 | EE www.scheppach.com...
  • Page 215 Käitus koosneb käivitu- pistikupessa sisestamisel ei tohi käitusklahvi vajuta- misajast, konstantse koormusega ajast ja tühikäigu- da. Kasutage tööriistu, mida käesolevas käsitsusju- ajast. Tsükli kestus on 10 min, suhteline sisselülitus- hendis soovitatakse. kestus on 40% tsükli kestusest. www.scheppach.com EE | 59...
  • Page 216 (4) saab toote tüüp ning ehitusaasta. veel liigutada. Kasutage kahte lihtvõtit / padrunvõ- tit VM 16mm. Paigaldage vasak käsitsemishaar (19). Pistke sa- mal ajal mõlemad lülituslabad (20) läbi vasaku kä- sitsemiskangi (18) lõhiku. 60 | EE www.scheppach.com...
  • Page 217 Juhis: Tüvetõstja ketti tohib ohutusalastel põhjus- tel ainult viimase lüliga ketikonksu külge riputada. Monteerige tüvetõstja kuuskantpoldi M12x70mm (7a), alusseibi ja kindlustusmutriga põ- hiplaadi (11) hoidiku külge, kindlustusmutter peab asuma paremal küljel (rataste pool)! Kasutage kahte lihtvõtit / padrunvõtit VM 19mm. www.scheppach.com EE | 61...
  • Page 218 10.1 Puulõhkuja ülespanemine JUHIS! m Tähelepanu! Toote kahjustumine Vigastusoht ümberkukkuva puulõhkuja tõttu. Üm- Kui toodet käitatakse ilma või liiga vähese hüdraulika- berkukkuv puulõhkuja võib põhjustada raskeid vi- gastusi ja kahjustusi. õliga, siis võib põhjustada hüdraulikapumbal kahjustu- 62 | EE www.scheppach.com...
  • Page 219 Väljalülitamiseks vajutage sisse-/väljalüliti (24) pu- Jätke õhueemalduspolt (15) käituse ajal lõdvaks. nast klahvi, seade lülitub välja. Sulgege enne puulõhkuja liigutamist õhueemal- Lahutage elektriühendus (34) võrgupistikupesast, duspolt (15) taas, sest muidu võib õli välja voolata. kui soovite töö lõpetada. www.scheppach.com EE | 63...
  • Page 220 (3) tungib sisse. Sedasi ta- Sõidutage lõhestuskiil (3) parema käsitsemiskan- kistatakse hoideküüniste (6) kahjustumist. giga (5) ja vasaku käsitsemiskangiga (18) soovitud Sõidutage lõhestuskiilu (3) niipalju alla, kuni lõhu- positsiooni. tav materjal on lõhestatud. Laske vasak käsitsemiskang (18) lahti. 64 | EE www.scheppach.com...
  • Page 221 Voolukatkestuse korral, pistiku juhuslikul eemaldami- - Utiliseerige õli vastavalt kohalikele eeskirjadele. sel või vigase kaitsme korral lülitub seade automaat- selt välja. Kõik kaitse- ja ohutusseadised tuleb pärast remondi- Toimige taassisselülitamiseks lõigus 10.5 kirjeldatud ning hooldustööde lõpetamist kohe tagasi monteerida. viisil. www.scheppach.com EE | 65...
  • Page 222 Keerake õhueemalduspolt (15) välja. Valage sobiva lehtri abil hüdraulikaõli juurde. Pöö- rake tähelepanu max täitekogusele 8l. Valage õli ettevaatlikult täiteotsaku alaservani sisse. Pühkige õlimõõtevarras (32) puhta ebemevaba lapiga üle. Keerake õhueemalduspolt (15) jälle lõpuni täiteot- sakusse. 66 | EE www.scheppach.com...
  • Page 223 • Toode on ette nähtud kasutamiseks eranditult ühen- duspunktide küljes, mis a) ei ületa maksimaalset lubatud võrguimpedantsi “Z” (Zmax = 0,330 Ω (400V)) või b) mille võrgu püsivoolukoormatavus on vähemalt 100 A faasi kohta. www.scheppach.com EE | 67...
  • Page 224 • Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest! • Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utili- seerida olmeprügi kaudu. • Vanad elektri- ja elektroonikaseadmed saab järg- mistes kohtades tasuta ära anda: 68 | EE www.scheppach.com...
  • Page 225 Õhueemalduspolt (15) pole enne Pingutage õhueemalduspolt (15) enne Õli väljatungimine transportimist kinni pingutatud. transportimist kinni. lõhestussambast (2) või teistest kohtadest. Õli väljalaskepolt (33) lõtv. Pingutage õli väljalaskepolt (33) tugevasti kinni. Õliventiil ja/või tihendid defektsed. Võtke ühendust edasimüüjaga. www.scheppach.com EE | 69...
  • Page 226 Aukštoji įtampa, pavojus gyvybei! nelaimingų atsitikimų! Mašiną leidžiama valdyti tik vienam Variklio sukimosi kryptis. asmeniui! Mašinos darbo zonoje leidžiama būti tik operatoriui. Pavojaus zonoje Netransportuokite įrenginio paguldę! neturi būti nesusijusių asmenų ir naminių gyvūnų (min. 5 m atstumu). 70 | LT www.scheppach.com...
  • Page 227 Atidžiai perskaitykite naudojimo instrukciją. Prieš darbų pradžią maždaug Šiuose naudojimo nurodymuose 2 pasukimais atlaisvinkite m Dėmesio! su Jūsų sauga susijusias vietas oro išleidimo varžtą. Prieš mes pažymėjome šiuo ženklu. transportuodami užsukite. Gaminys atitinka galiojančias Europos direktyvas. www.scheppach.com LT | 71...
  • Page 228 Prieš pradedant eksploatuoti ................80 Valdymas ......................82 Techninė priežiūra ir remontas ................83 Laikymas ......................85 Transportavimas ....................85 Elektros prijungimas ..................85 Utilizavimas ir pakartotinis atgavimas ............... 86 Sutrikimų šalinimas .................... 87 Atitikties deklaracija ................... 163 72 | LT www.scheppach.com...
  • Page 229 Įvadas Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir Gamintojas: saugos nurodymų. Scheppach GmbH 2. Įrenginio aprašymas (1–19 pav.) Günzburger Straße 69 D-89335 Ichenhausen Transportavimo rankena Gerbiamas kliente, Skaldymo kolona mes linkime Jums daug džiaugsmo ir didelės sėkmės platinamasis prapjovos pleištas...
  • Page 230 Naudojimo pagal paskirtį dalis taip pat yra saugos nu- rodymų, montavimo instrukcijos ir naudojimo instrukci- joje pateiktų eksploatavimo nurodymų laikymasis. Asmenys, kurie mašiną valdo ir atlieka jos techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus. 74 | LT www.scheppach.com...
  • Page 231 šalyje, kurioje eksploatuojama, ga- elektros smūgio, pavojaus susižaloti ir gaisro pavojaus, liojančius įstatymų reikalavimus. būtina imtis pagrindinių saugos priemonių. Prieš nau- dodami šį elektrinį įrankį, perskaitykite visus šiuos nuro- dymus ir laikykite saugos nurodymus saugioje vietoje. www.scheppach.com LT | 75...
  • Page 232 • Rankenos ir suėmimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suėmimo paviršiai slidūs, elektrinio įran- kio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti. 76 | LT www.scheppach.com...
  • Page 233 Taip galima neakivaizdi liekamoji rizika. • Liekamąsias rizikas galima sumažinti, jei bus laiko- Fazių keitiklis Taip masi saugos nuorodų ir bus naudojama pagal pa- skirtį bei bus laikomasi visos naudojimo instrukcijos. Pasiliekame teisę atlikti techninius pakeitimus! www.scheppach.com LT | 77...
  • Page 234 Vėliau reklamacijos nebus pri- Užfiksuokite dešiniąją valdymo svirtį (4), iš viršaus pažintos. įstatydami šešiabriaunį varžtą M10x25 mm (4a) su • Jei įmanoma, saugokite pakuotę, kol nepasibaigs poveržle ir sutvirtinančią plokštę (4b) bei apačioje garantinis laikotarpis. užfiksuodami fiksavimo veržle. 78 | LT www.scheppach.com...
  • Page 235 M12x40 mm (22a), poveržlėmis lę (13b), transportavimo ratą (13) ir ø 25 mm po- ir fiksavimo veržlėmis prie skaldymo kolonos (2) veržlę (13b) ant ratų ašies (13a). laikiklio. Naudokite du veržliarakčius / galinius rak- tus SW 19 mm. www.scheppach.com LT | 79...
  • Page 236 Dirbant žemesnėje nei 5 °C, įrenginį reikėtų maždaug 15 minučių eksploatuoti tuščiąja eiga, kad įšiltų hidrau- linė alyva. • Tinklo jungtis apsaugoma 16A lydžiuoju saugikliu. • Apsauginį nebalanso srovės jungiklį reikia apsaugoti 30 mA. 80 | LT www.scheppach.com...
  • Page 237 10.3 Oro išleidimas iš hidraulinės alyvos bako (14) Skaldymo kolona (2) turi būti viršutinėje padėtyje. (12 pav.) Užtepkite storą tepalo arba purškiamos alyvos m Dėmesio! sluoksnį ant skaldymo kolonos (2). Prieš pradėdami eksploatuoti malkų skaldytuvą, išleiskite orą iš hidraulinės alyvos bako. www.scheppach.com LT | 81...
  • Page 238 Medžio dalys, kurios susidaro skaldant, gali nukristi 10. Atkreipkite dėmesį į tai, kad skaldoma medžiaga žemyn. būtų nustatyta per vidurį platinamojo prapjovos - Vilkėkite atitinkamus darbinius drabužius. pleišto (3) atžvilgiu. 11. Suskaldykite skaldomą medžiagą. Atlikite 11.4 skirsnyje aprašytus veiksmus. 82 | LT www.scheppach.com...
  • Page 239 Kyla pavojus, kad šakotos malkos skaldant įstrigs. At- kreipkite dėmesį į tai, kad atlaisvinant mediena yra sti- priai įtempta ir plyšyje gali būti prispaustos kūno dalys. - Nekiškite rankų į veikiantį malkų skaldytuvą. www.scheppach.com LT | 83...
  • Page 240 Po to kas 500 valandų. Platinamasis prapjovos pleištas (3) yra greitai su- sidėvinti dalis, kurį prireikus reikia nušlifuoti dilde / Nuoroda kampiniu šlifuokliu arba pakeisti nauju (3). Hidraulinę alyvą reikėtų keisti, kai variklis yra darbinės temperatūros. 84 | LT www.scheppach.com...
  • Page 241 14. Transportavimas • prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius; m Dėmesio! • sulenkimo vietos netinkamai pritvirtinus arba nutie- Prieš transportuodami ištraukite tinklo kištuką. sus prijungimo laidą; • įpjovimo vietos pervažiavus prijungimo laidą; www.scheppach.com LT | 85...
  • Page 242 ūkiui, jis gali organizuoti nemokamą • variklio srovės rūšį; elektros prietaiso paėmimą galutinio naudotojo pra- • duomenis iš įrenginio specifikacijų lentelės, šymu. Tam susisiekite su gamintojo klientų aptarna- • duomenis iš variklio specifikacijų lentelės. vimo tarnyba. 86 | LT www.scheppach.com...
  • Page 243 Iš skaldymo kolonos (2) oro išleidimo varžtas (15). išleidimo varžtą (15). arba kitų vietų bėga Atsilaisvino alyvos išleidimo varžtas (33). Tvirtai priveržkite alyvos išleidimo varžtą alyva. (33). Sugedęs alyvos vožtuvas ir (arba) Susisiekite su pardavėju. sandarikliai. www.scheppach.com LT | 87...
  • Page 244 Ierīci var apkalpot tikai viena Motora griešanās virziens. persona! Pie iekārtas darba zonā drīkst atrasties tikai tās operators. Neļaujiet šajā zonā iekļūt Netransportējiet ierīci guļus stāvoklī! nepiederošām personām, kā arī mājdzīvniekiem un mājlopiem (jāievēro vismaz 5 m attālums). 88 | LV www.scheppach.com...
  • Page 245 Pirms darba sākšanas atskrūvējiet Šajā lietošanas instrukcijā vietas, atgaisošanas skrūvi par kuras attiecas uz jūsu drošību, m Ievērībai! apm. 2 apgriezieniem. Pirms mēs esam apgādājuši ar šādu transportēšanas noslēdziet. zīmi. Ražojums atbilst spēkā esošajām Eiropas Direktīvām. www.scheppach.com LV | 89...
  • Page 246 Pirms lietošanas sākšanas ................98 Apkalpošana ...................... 100 Apkope un remonts .................... 102 Glabāšana ......................103 Transportēšana ....................103 Pieslēgšana elektrotīklam ................. 104 Utilizēšana un atkārtota izmantošana ............... 104 Traucējumu novēršana ..................106 Atbilstības deklarācija..................163 90 | LV www.scheppach.com...
  • Page 247 Ievads Mēs neuzņemamies atbildību par nelaimes gadīju- miem vai zaudējumiem, kas rodas, ja neņem vērā šo Ražotājs: instrukciju un drošības norādījumus. Scheppach GmbH 2. Ierīces apraksts (1.-19. att.) Günzburger Straße 69 D-89335 Ichenhausen Transportēšanas rokturis Godātais klient! Skaldīšanas balsts Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.
  • Page 248 šādas lietošanas, ir cības vai rūpniecības uzņēmumos, kā arī līdzīgos atbildīgs lietotājs/operators un nevis ražotājs. darbos. Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu. 92 | LV www.scheppach.com...
  • Page 249 • Ir aizliegta nolietotās eļļas notecināšana apkārtē- turpmāk minētos pamata drošības pasākumus. Pirms jā vidē. Eļļa jāutilizē atbilstoši valsts likumdošanas elektroinstrumenta lietošanas izlasiet visus šos drošī- normām, ko veic uzņēmums. bas norādījumus un rūpīgi tos uzglabājiet. www.scheppach.com LV | 93...
  • Page 250 Sargājiet matus, apģēr- un ziežvielu. Slideni rokturi un satveršanas virsmas bu un cimdus no kustīgajām daļām. Kustīgās da- neatļauj elektroinstrumenta drošu vadību un kontroli ļas var satvert vaļīgu apģērbu, rotaslietas vai garus neparedzamās situācijās. matus. 94 | LV www.scheppach.com...
  • Page 251 šības norādījumus” un “Noteikumiem atbilstošu lie- tošanu”, kā arī lietošanas instrukciju. • Nepieļaujiet nejaušu ierīces iedarbināšanos: ievie- tojot spraudni kontaktligzdā, nedrīkst nospiest iedar- bināšanas taustiņu. Izmantojiet instrumentu, kas ir ieteikts šajā lietošanas instrukcijā. • Tā panāksiet, ka ierīcei ir optimāla jauda. www.scheppach.com LV | 95...
  • Page 252 Uzstādiet labās puses konsoli (4). Vienlaikus ievie- laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sa- tojiet pārslēdzēju (20) cauri spraugai labās puses zinieties ar starpnieku. Vēlākas reklamācijas netiek vadības svirā (5). atzītas. • Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām. 96 | LV www.scheppach.com...
  • Page 253 (11), izmantojot sešstūrgalvas skrūves Tagad piestipriniet paplāksni ø 25 mm (13b), trans- M10x25 mm (12a) un attiecīgi paplāksni. Izmanto- portēšanas riteni (13) un paplāksni ø 25 mm (13b) jiet 16 mm uzgriežņu atslēgu / galatslēgu. uz riteņa ass (13a). www.scheppach.com LV | 97...
  • Page 254 Izmantojiet divas 13 mm uzgriežņu atslēgas/galat- • vai hidrauliskajā sistēmā nav sūču, slēgas. • eļļas līmeni Pārbaudiet sviras (27) gaitas vieglumu. • aizsargmehānismus un • ieslēgšanas / izslēgšanas slēdzi. Apkārtējās vides apstākļi Ražojumam vajadzētu darboties šādos vides apstāk- ļos: 98 | LV www.scheppach.com...
  • Page 255 Skaldķīlis (3) apstājas Izskrūvējiet atgaisošanas aizgriezni (15). vadības sviru (5) vai izvēlētajā pozīcijā. Noslaukiet eļļas mērstieni (32) ar tīru, neplūksnā- kreisās puses vadības jošu drānu. sviru (18). Ieskrūvējiet atgaisošanas aizgriezni (15) līdz ga- lam atpakaļ iepildes īscaurulē. www.scheppach.com LV | 99...
  • Page 256 11.3 Baļķa pacēlāja (7) lietošana (17., 17a att.) vota. Pagrieziet pagriežamo galdu (8) ar kāju sānis. Strāvas pieslēgumā (34) ar skrūvgriezi (nav ie- Atlokiet labās puses vadības sviru (4) uz aizmuguri kļauts piegādes komplektā) mainiet fāzgrieža līdz magnēta atbalstam (37). griešanās virzienu. 100 | LV www.scheppach.com...
  • Page 257 Pārvietojiet skaldīšanas balstu (2) zemākajā po- Nostipriniet baļķa pacēlāju (7), izmantojot baļķa zīcijā. pacēlāja fiksatoru (26). Atlaidiet kreisās puses vadības sviru (18). Aktivizējiet apturēšanas sviru (21). Izslēdziet motoru (17) (sk. 10.5. punktu) un atvie- nojiet tīkla kontaktspraudni. www.scheppach.com LV | 101...
  • Page 258 Uzpildiet hidraulisko eļļu, izmantojot piemērotu joties jāuzmontē atpakaļ visas aizsargierīces un dro- piltuvi. Ievērojiet maks. uzpildes daudzumu, kas ir šības ierīces. 8 l. Uzmanīgi iepildiet eļļu līdz iepildes īscaurules apakšmalai. Noslaukiet eļļas mērstieni (32) ar tīru, neplūksnā- jošu drānu. 102 | LV www.scheppach.com...
  • Page 259 šējā turētāja (16a) un baļķa pacēlāja fiksatora (26) nas statnes vadīklas, hidrauliskā eļļa turētāja. * nav obligāti iekļauts piegādes komplektā! Paceliet ierīci uzmanīgi. Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā eso- šo kvadrātkodu. www.scheppach.com LV | 103...
  • Page 260 • Ierīce nelabvēlīgu tīkla parametru gadījumā var ra- jāizņem bez sagraušanas! To utilizāciju regulē Vāci- dīt pārejošas sprieguma svārstības. jas likums par baterijām. • Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā. 104 | LV www.scheppach.com...
  • Page 261 • Pirms ierīces utilizācijas jāiztukšo degvielas tvertne un motoreļļas tvertne! • Degvielu un motoreļļu nedrīkst izmest sadzīves at- kritumos vai kanalizācijā, bet gan tie jānodod šķiro- šanas vai utilizācijas punktā! • Tukšās eļļas un degvielas tvertnes jāutilizē atbilstoši apkārtējās vides prasībām. www.scheppach.com LV | 105...
  • Page 262 Pirms transportēšanas stingri pievelciet skaldīšanas balsta (2) atgaisošanas aizgrieznis (15). atgaisošanas aizgriezni (15). vai citās vietās. Vaļīgs eļļas notecināšanas atveres Pievelciet eļļas notecināšanas atveres aizgrieznis (33). aizgriezni (33). Bojāts eļļas vārsts un/vai blīvējumi. Sazinieties ar tirdzniecības uzņēmumu. 106 | LV www.scheppach.com...
  • Page 263 Högspänning, livsfara! orsaka olyckor! Maskinen får uteslutande användas Rotationsriktning motor. av en person! Endast operatören får stå i maskinens arbetsområde. Transportera inte apparaten Obehöriga personer och husdjur ska liggande! hållas borta från riskområdet (minst 5 m avstånd). www.scheppach.com SE | 107...
  • Page 264 Lossa avluftningsskruven ca 2 varv I denna driftsanvisning har vi innan du börjar arbeta. Stäng före m Observera! försett ställen som berör din transport. säkerhet med denna symbol. Produkten uppfyller kraven i gällande europeiska direktiv. 108 | SE www.scheppach.com...
  • Page 265 Konstruktion ....................... 115 Före idrifttagning ....................117 Manövrering ....................... 119 Underhåll och reparation ................... 120 Lagring ....................... 121 Transport ......................121 Elektrisk anslutning.................... 122 Avfallshantering och återvinning ............... 122 Felsökning ......................124 Försäkran om överensstämmelse ..............163 www.scheppach.com SE | 109...
  • Page 266 Inledning Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa beskrivningen och säkerhets- Tillverkare: instruktionerna. Scheppach GmbH 2. Apparatbeskrivning (bild 1–19) Günzburger Straße 69 D-89335 Ichenhausen Transporthandtag Bästa kund! Klyvpelare Vi hoppas att du får mycket glädje och nytta av din nya Klyvkil apparat.
  • Page 267 I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen. www.scheppach.com SE | 111...
  • Page 268 • Det är förbjudet att tappa ut gammal olja i naturen. elektrisk stöt, skaderisk och brandfara. Läs alla dessa Oljan ska avfallshanteras i enlighet med gällande la- anvisningar innan du använder elverktyget och förvara gar och bestämmelser i användarlandet. säkerhetsanvisningen på ett säkert ställe. 112 | SE www.scheppach.com...
  • Page 269 Löst sittande kläder, smycken och långt hår kan fastna i Service • Elverktyg måste repareras av kvalificerade fack- rörliga delar. män, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert. www.scheppach.com SE | 113...
  • Page 270 Driften består av starttid, en • Håll händerna borta från arbetsområdet när maski- period med konstant belastning och en tomgångsperi- nen är i drift. od. Arbetscykeln omfattar 10 minuter, där tillkopplings- perioden utgör 40 % av arbetscykeln. 114 | SE www.scheppach.com...
  • Page 271 • Ange våra artikelnummer och produkttyp samt till- kan röra sig. Använd två 16 mm U-nycklar / hyl- verkningsår vid beställningar. snycklar. Sätt dit manöverarmen vänster (19). För samtidigt in de båda vippbrytarna (20) genom slitsarna på manöverspaken vänster (18). www.scheppach.com SE | 115...
  • Page 272 (31) med vardera två sexkantsskruvar Skjut in stamlyftsstödet (10) i urtaget. Fixera stam- M10x25 mm (30a), rundbrickor och säkringsmutt- lyftsstödet (10) med en sexkantshålskruv M6x10 rar på hållarna men dra inte åt sexkantsskruvarna mm (10a). M10x25 mm (30a) än. 116 | SE www.scheppach.com...
  • Page 273 • Se till att det finns tillräckligt med plats för att kunna arbeta säkert och utan störningar. • Apparaten är konstruerad för arbete på jämna ytor och måste stå stadigt på ett jämnt och fast underlag. www.scheppach.com SE | 117...
  • Page 274 • Före varje transport av apparaten måste avluft- riktning. Om det behövs måste rotationsriktningen ningsskruven dras åt ordentligt för att förhindra ol- ändras med fasvändaren. jeläckage. Starta motorn (17) (se avsnitt 10.5). Om rätt löpriktning är inställd rör sig klyvpelaren (2) automatiskt uppåt. 118 | SE www.scheppach.com...
  • Page 275 Ställ stamlyften (7) i utgångspositionen. fast fasthållningsskruven (slaginställ- Säkra stamlyften (7) via stamlyftslåsningen (26). ningsstång) (36). Starta motorn (17) (se avsnitt 10.5). 10. Lossa långsamt stoppspaken (21) och kontrollera klyvkilens (3) övre läge. www.scheppach.com SE | 119...
  • Page 276 Sväng in svängbordet (8) med foten tills spärrha- Nödvändigt verktyg: ken (9) hakar i. • 1x U-nyckel/hylsnyckel nyckelvidd 24 mm Stäng avluftningsskruven (15). • Tratt Skydda apparaten mot väta! • Uppsamlingsbehållare Tänk på de allmänna underhållsanvisningarna. • Fil/vinkelslip Ingår inte i leveransomfånget. 120 | SE www.scheppach.com...
  • Page 277 Byt hydraulolja efter en drifttid på 50 timmar. Därefter 14. Transport var 500:de timme. Anvisning m Observera! Bytet av hydraulolja bör genomföras med driftvarm Dra ut nätstickkontakten före transport. motor. m Observera! Transportera inte apparaten liggande! www.scheppach.com SE | 121...
  • Page 278 Anvisningar beträffande förpackningen över. • Isolationsskador genom ryck ur vägguttaget. Förpackningsmaterialen kan åter- • Sprickor genom isolationens åldring. vinnas. Avfallshantera förpack- ningar miljövänligt. Sådana skadade elanslutningsledningar får inte använ- das och är på grund av isolationsskadorna livsfarliga. 122 | SE www.scheppach.com...
  • Page 279 Europeiska uni- onen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshan- tering av uttjänta elektriska och elektroniska appa- rater. www.scheppach.com SE | 123...
  • Page 280 Avluftningsskruven (15) inte åtdragen Dra åt avluftningsskruven (15) ordentligt Oljeläckage i klyvpelaren före transport. före transport. eller på andra platser. Oljeavtappningsskruven (33) lös. Skruva fast oljeavtappningsskruven (33) ordentligt. Oljeventil och/eller tätningar defekta. Kontakta handlare. 124 | SE www.scheppach.com...
  • Page 281 Epäjärjestys voi johtaa Suurjännite, hengenvaara! onnettomuuksiin! Vain yksi henkilö saa käyttää Moottorin kiertosuunta. konetta! Vain käyttäjä saa seistä koneen työalueella. Asiattomat henkilöt Älä kuljeta laitetta lappeellaan! ja koti- ja hyötyeläimet on pidettävä loitolla vaara-alueesta (vähimmäisetäisyys 5 m). www.scheppach.com FI | 125...
  • Page 282 Varo! Liikkuvat työkalut! koneen käyttöönottoa! Lue käyttöohje huolellisesti läpi. Avaa ilmanpoistoruuvia noin 2 Tämän käyttöohjeen kierrosta ennen töiden aloittamista. m Huomio! turvallisuuteen liittyvät kohdat on Sulje ennen kuljetusta. merkitty tällä merkillä. Tuote vastaa voimassa olevia eurooppalaisia direktiivejä. 126 | FI www.scheppach.com...
  • Page 283 Asennus ......................133 Ennen käyttöönottoa..................135 Käyttö ......................... 137 Huolto ja korjaus ....................138 Varastointi ......................140 Kuljetus ......................140 Sähköliitäntä ...................... 140 Hävittäminen ja kierrätys ................... 141 Ohjeet häiriöiden poistoon ................. 142 Vaatimustenmukaisuusvakuutus ............... 163 www.scheppach.com FI | 127...
  • Page 284 Johdanto Tämän käyttöohjeen sisältämien turvaohjeiden ja maa- si erityisten määräysten lisäksi on noudatettava ra- Valmistaja: kenteeltaan samanlaisten koneiden käytöstä yleisesti Scheppach GmbH hyväksyttyjä sääntöjä. Günzburger Straße 69 Emme ota vastuuta onnettomuuksista tai vahingoista, D-89335 Ichenhausen jotka seuraavat tämän käyttöohjeen ja turvallisuusoh- jeiden laiminlyönnistä.
  • Page 285 Takuu ei ole voimassa, jos laitetta Määräystenmukaiseen käyttöön kuuluu myös turvalli- käytetään kaupalliseen tarkoitukseen, käsityöam- suusohjeiden ja asennusohjeen sekä käyttöohjeessa matin harjoittamiseen tai teollisuudessa tai jossain olevien ohjeiden huomioiminen. muussa näitä vastaavassa toiminnassa. www.scheppach.com FI | 129...
  • Page 286 Lue metriä lähempänä koneesta. kaikki nämä ohjeet ennen kuin käytät tätä sähkötyöka- • Käytetyn öljyn päästäminen ympäristöön on kiel- lua, ja säilytä turvallisuusohjeet varmassa paikassa. letty. Öljy on hävitettävä käyttömaan lakisääteisten määräysten mukaisesti. 130 | FI www.scheppach.com...
  • Page 287 öljyttöminä ja rasvattomina. Sähkötyökalun si ja käsineesi loitolla liikkuvista osista. Löysät käyttö ja hallinta odottamattomissa tilanteissa ei ole vaatteet, korut tai pitkät hiukset voivat jäädä kiinni turvallista, jos kahvat ja tartuntapinnat ovat liukkaita. liikkuviin osiin. www.scheppach.com FI | 131...
  • Page 288 • Lisäksi kaikista asianmukaisista toimenpiteistä huo- limatta voi jäljelle jäädä piileviä jäännösriskejä. Oikeus teknisiin muutoksiin pidätetään! • Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa ”Turvallisuusohjeet” ja ”Määräystenmukainen käyttö” olevia ohjeita. 132 | FI www.scheppach.com...
  • Page 289 M10x25mm (4a) aluslevyn ja vahvistuslevyn ajan päättymiseen asti. (4b) kanssa yläkautta ja varmistamalla ne alhaal- • Perehdy tuotteeseen käyttöohjeen avulla ennen sen ta lukkomutterilla. Kiristä kuusioruuvi M10x25mm käyttöä. (4a) vain niin tiukalle, että oikeaa käyttövartta (4) voidaan vielä liikuttaa. www.scheppach.com FI | 133...
  • Page 290 M12x70mm (7a), aluslevyllä ja lukkomutterilla pe- Varmista, että pyörän akselista (13a) pidetään kiin- ruslevyssä (11) olevaan pitimeen, lukkomutterin on ni toiselta puolelta. oltava (pyörien sunnassa) oikealla puolella! Käytä kahta kiintoavainta/hylsyavainta SW 19mm. 134 | FI www.scheppach.com...
  • Page 291 • Rasva tai suihkutettava öljy - Älä hengitä öljyhöyryjä ja pakokaasuja. Ei sisälly toimitukseen. - Käytä laitetta vain ulkona. HUOMAUTUS! Tuotteen vahingoittuminen Jos tuotetta käytetään ilman hydrauliöljyä tai liian vä- häisellä määrällä sitä, seurauksena voi olla hydrauli- pumpun vaurio. www.scheppach.com FI | 135...
  • Page 292 Tämä toimenpide on tois- kiinni. tettava 5 käyttötunnin välein. Halkaisupylvään (2) on oltava yläasennossa. 10.3 Ilmanpoisto hydrauliöljysäiliöstä (14) (kuva 12) Levitä paksu kerros rasvaa tai suihkutettavaa öljyä m Huomio! halkaisupylvääseen (2). Poista ilma hydrauliöljysäiliöstä ennen kuin otat halkaisukoneen käyttöön. 136 | FI www.scheppach.com...
  • Page 293 11. Halkaise halkaistava tuote. Toimi kappaleessa katkaisee kehonosia. 11.4 kuvatulla tavalla. Halkaisutapahtuman aikana syntyvät puukappaleet 11.4 Pitkän puun halkominen (kuva 1) voivat pudota alas. - Käytä vastaavaa suojapukua. Käännä kääntöpöytää (8) jalalla sivulle. Aseta halkaistava tuote suoraan peruslevylle (11). www.scheppach.com FI | 137...
  • Page 294 - Älä laita liikkuvaan halkaisukoneeseen mitään esi- Vaara terveydelle! neitä (kuten esim. vasaraa tai vastaavaa). Öljyhöyryjen hengittäminen voi aiheuttaa vakavia ter- veyshaittoja, tajuttomuutta ja ääritapauksissa kuole- man. - Älä hengitä öljyhöyryjä. - Käytä laitetta vain ulkona. 138 | FI www.scheppach.com...
  • Page 295 Tarkasta öljyntaso kappaleessa 10.2 kuvatulla ta- Pidä halkaisupylväs (2) puhtaana. Poista lika, puu- valla. lastut, kuori jne. Hävitä poistettava käytetty öljy asianmukaisesti Voitele halkaisupylväs (2) ruiskutettavalla öljyllä tai toimittamalla sen paikalliseen käytetyn öljyn kerä- rasvalla. yspaikkaan. www.scheppach.com FI | 139...
  • Page 296 Halkaisukone kallistuu tukipyörän (25) ja kuljetus- set ja sitä koskevat erikoisliitäntäehdot. Tämä tar- pyörien (13) varaan ja sitä voidaan näin liikuttaa. koittaa, että käyttö vapaasti valittavissa liitäntäpai- koissa ei ole sallittua. • Laite voi epäsuotuisissa verkkovirtaolosuhteissa johtaa väliaikaisiin jännitteen heilahteluihin. 140 | FI www.scheppach.com...
  • Page 297 Niiden hävit- tämistä säädellään vastaavassa paristojen ja akku- jen käsittelyä koskevassa laissa. • Sähkö- ja elektroniikkalaitteiden omistajan tai käyt- täjän velvollisuutena on toimittaa laite lain mukaisel- la tavalla kierrätykseen. www.scheppach.com FI | 141...
  • Page 298 Öljyä vuotaa Ilmanpoistoruuvia (15) ei ole kiristetty Kiristä ilmanpoistoruuvi (15) ennen halkaisupylväästä (2) ennen kuljetusta. kuljetusta. tai muista kohdista. Öljynpoistoruuvi (33) löysällä. Kiristä öljynpoistoruuvi (33). Öljyventtiili ja/tai tiivisteet viallisia. Ota yhteyttä jälleenmyyjään. 142 | FI www.scheppach.com...
  • Page 299 Uorden kan føre til ulykker! Maskinen må kun betjenes af én Motorens drejeretning. person! Kun brugeren må stå i maskinens arbejdsområde. Hold Undlad at transportere apparatet uvedkommende personer samt hus- liggende! og nyttedyr væk fra farezonen (min. 5 m afstand). www.scheppach.com DK | 143...
  • Page 300 Læs brugsanvisningen omhyggeligt. Løsn udluftningsskruen ca. 2 I denne betjeningsvejledning er de omgange inden arbejdsstart. Sluk m Pas på! steder, der vedrører din sikkerhed, inden transport. forsynet med dette symbol. Produktet opfylder gældende EU- direktiver. 144 | DK www.scheppach.com...
  • Page 301 Konstruktion ....................... 151 Før ibrugtagning ....................153 Betjening ......................155 Vedligeholdelse og reparation ................156 Opbevaring ......................157 Transport ......................158 El-tilslutning ....................... 158 Bortskaffelse og genanvendelse ............... 159 Afhjælpning af fejl ....................160 Overensstemmelseserklæring ................163 www.scheppach.com DK | 145...
  • Page 302 Ud over sikkerhedsforskrifterne i denne brugsanvis- ning og de særlige forskrifter, der gælder i brugslandet, Producent: skal de almindeligt anerkendte, tekniske regler, der Scheppach GmbH gælder for brugen af lignende maskiner, overholdes. Günzburger Straße 69 Vi fraskriver os ethvert ansvar for uheld eller skader, D-89335 Ichenhausen der måtte opstå...
  • Page 303 Vi fraskriver os ansvaret, hvis hver art, der måtte opstå som følge heraf. apparatet bruges i erhvervs-, håndværks- eller indu- Tilsigtet anvendelse omfatter også overholdelse af sik- strivirksomheder samt til lignende arbejde. kerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen. www.scheppach.com DK | 147...
  • Page 304 • Udledning af brugt olie i miljøet er forbudt. Olien skal mod elektrisk stød, kvæstelses- og brandfare. Læs alle bortskaffes i overensstemmelse med lovgivningen i disse anvisninger, før du bruger dette elværktøj, og op- brugslandet. bevar sikkerhedsanvisningerne et godt og sikkert sted. 148 | DK www.scheppach.com...
  • Page 305 • Hold greb og gribeflader tørre, rene og fri for olie bevægelige dele. Løstsiddende tøj, smykker eller og fedt. Glatte greb og gribeflader umuliggør sikker langt hår kan blive viklet ind i bevægelige dele. betjening af og kontrol med elværktøjet i uforudsete situationer. www.scheppach.com DK | 149...
  • Page 306 • Desuden kan der forefindes ikke-åbenbare restrisi- Motorværn ci, selv om alle foranstaltninger er truffet. Fasevender • Restrisici kan reduceres til et minimum, hvis ”Sikker- hedsforskrifterne” og ”Tilsigtet Brug” samt brugsan- visningen overholdes. Forbehold for tekniske ændringer! 150 | DK www.scheppach.com...
  • Page 307 Informér straks transportfirmaet i tilfæl- tjeningshåndtag (5). de af reklamation. Senere reklamationer anerken- Fastgør højre betjeningsarm (4) ved at sætte en des ikke. sekskantskrue M10x25mm (4a) med spændeski- ve og afstivningsplade (4b) i oppefra og sikre den med en låsemøtrik. www.scheppach.com DK | 151...
  • Page 308 Hold imod på hjulaks- M12x70 (7a), spændeskive og låsemøtrik på hol- len (13a) på den anden side. deren på grundpladen (11); låsemøtrikken skal sidde på højre side (i hjulenes retning)! Brug to gaffelnøgler/topnøgler SW 19mm. 152 | DK www.scheppach.com...
  • Page 309 • Sørg for at have tilstrækkelig plads til at kunne arbej- de sikkert og korrekt. • Apparatet er beregnet til arbejde på plane overflader og skal opstilles stabilt på et plant og fast underlag. www.scheppach.com DK | 153...
  • Page 310 15 minutter, så hydraulikolien opvarmes. Start motoren (17) (se afsnit 10.5). • Inden transport af apparatet skal man huske at skrue Når den rigtige løberetning er indstillet, kører klø- ventilationsskruen fast for at forhindre olielækage. vesøjlen (2) automatisk opad. 154 | DK www.scheppach.com...
  • Page 311 Sæt stammeløfteren (7) i udgangsposition. slaget. Fastgør stammeløfteren (7) ved hjælp af stamme- Spænd låseskruen (vandringsindstillingsstang) (36). løfterlåsen (26). Start motoren (17) (se afsnit 10.5). 10. Løsn langsomt stoparmen (21), og kontrollér klø- vekilens (3) øverste position. www.scheppach.com DK | 155...
  • Page 312 Sørg for, at vand ikke kan trænge Drej drejebordet (8) ind med foden, indtil fastlås- ind i apparatet. ningskrogen (9) går i indgreb. Luk ventilationsskruen (15). Beskyt apparatet mod fugt! Overhold de generelle vedligeholdelsesinstrukser. 156 | DK www.scheppach.com...
  • Page 313 Min. og Max. på oliepinden (32). for at beskytte det mod støv eller fugt. Opbevar brugs- Hvis olieniveauet er for lavt, gentager man proces- anvisningen sammen med produktet. sen. Skru derefter ventilationsskruen (15) ind igen. www.scheppach.com DK | 157...
  • Page 314 2,5 mm² (> 25 m). Der opstår ofte isoleringsskader på elektriske tilslut- ningsledninger. Tilslutning og reparation af elektrisk udstyr må kun Årsagerne hertil kan være: forestås af autoriserede elektrikere. • Tryksteder, når tilslutningsledninger trækkes gen- nem vinduer eller døråbninger. 158 | DK www.scheppach.com...
  • Page 315 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et an- det autoriseret indsamlingssted i dit nærområde. www.scheppach.com DK | 159...
  • Page 316 Ventilationsskrue (15) ikke spændt fast Spænd ventilationsskrue (15) fast inden Olielæk fra kløvesøjle (2) inden transport. transport. eller fra andre steder. Olieaftapningsskrue (33) løs. Spænd olieaftapningsskrue (33) fast. Olieventil og/eller pakninger defekte. Kontakt forhandler. 160 | DK www.scheppach.com...
  • Page 317 www.scheppach.com...
  • Page 318 400 V DIAGRAM HYDRAULIC SYSTEM DIAGRAM Hydraulik www.scheppach.com 7, #65887A:...
  • Page 319 Marke / Brand / Marque: SCHEPPACH HOLZSPALTER - COMPACT 12T, 15T Art.-Bezeichnung: Article name: LOG SPLITTER - COMPACT 12T, 15T Nom d’article: FENDEUR DE BÛCHES - COMPACT 12T, 15T Art.-Nr. / Art. no. / N° d’ident.: 5905421902 / 5905422902 2014/29/EU 2004/22/EG 89/686/EWG_96/58/EG 2000/14/EG_2005/88/EG...
  • Page 320 For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket. www.scheppach.com...

This manual is also suitable for:

Compact 15t59054219025905422902
