Conversion de conduits horizontaux
Cypress Guide d'utilisation, d'entretien et d'installation
Instructions d'installation

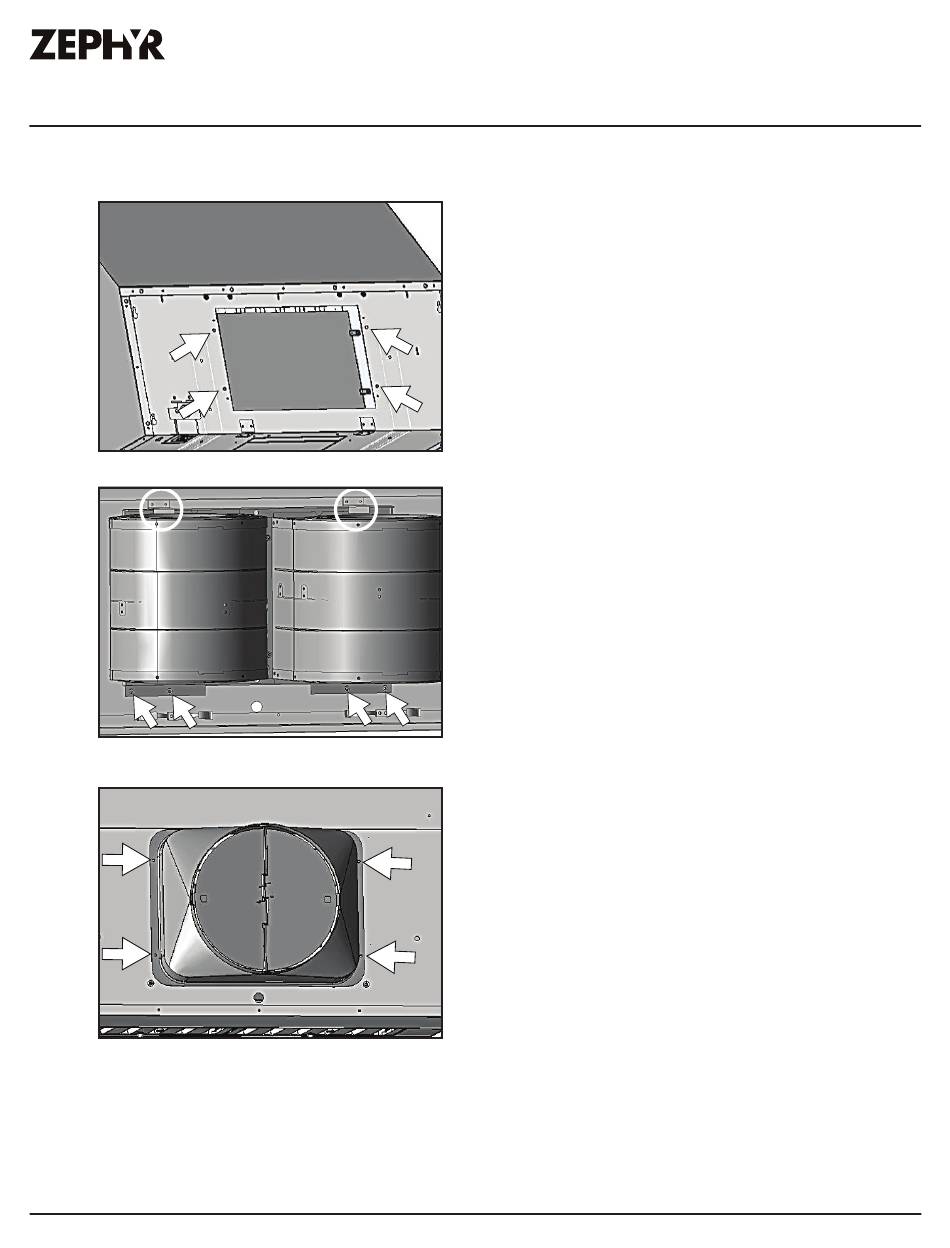

4. Depuis l'intérieur du corps de
la hotte, placez la plaque de
couverture supérieure sur le
dessus du corps de la hotte.
Depuis l'extérieur du corps
de la hotte, fixez la plaque de
couverture supérieure au haut du
corps de la hotte à l'aide de (4)
vis 3/16 x 3/8.
5. Positionnez la plaque du
ventilateur double sur les
supports de montage du mur
arrière intérieur à l'intérieur du
corps de la hotte. Fixez à l'aide
des (4) vis précédemment retirées
à l'étape 2. Rebranchez la fiche
du ventilateur.
6. Fixez le collier de ventilateur rond
de 10 pouces à l'arrière de la
hotte à l'aide de (4) vis M4 x 8.
