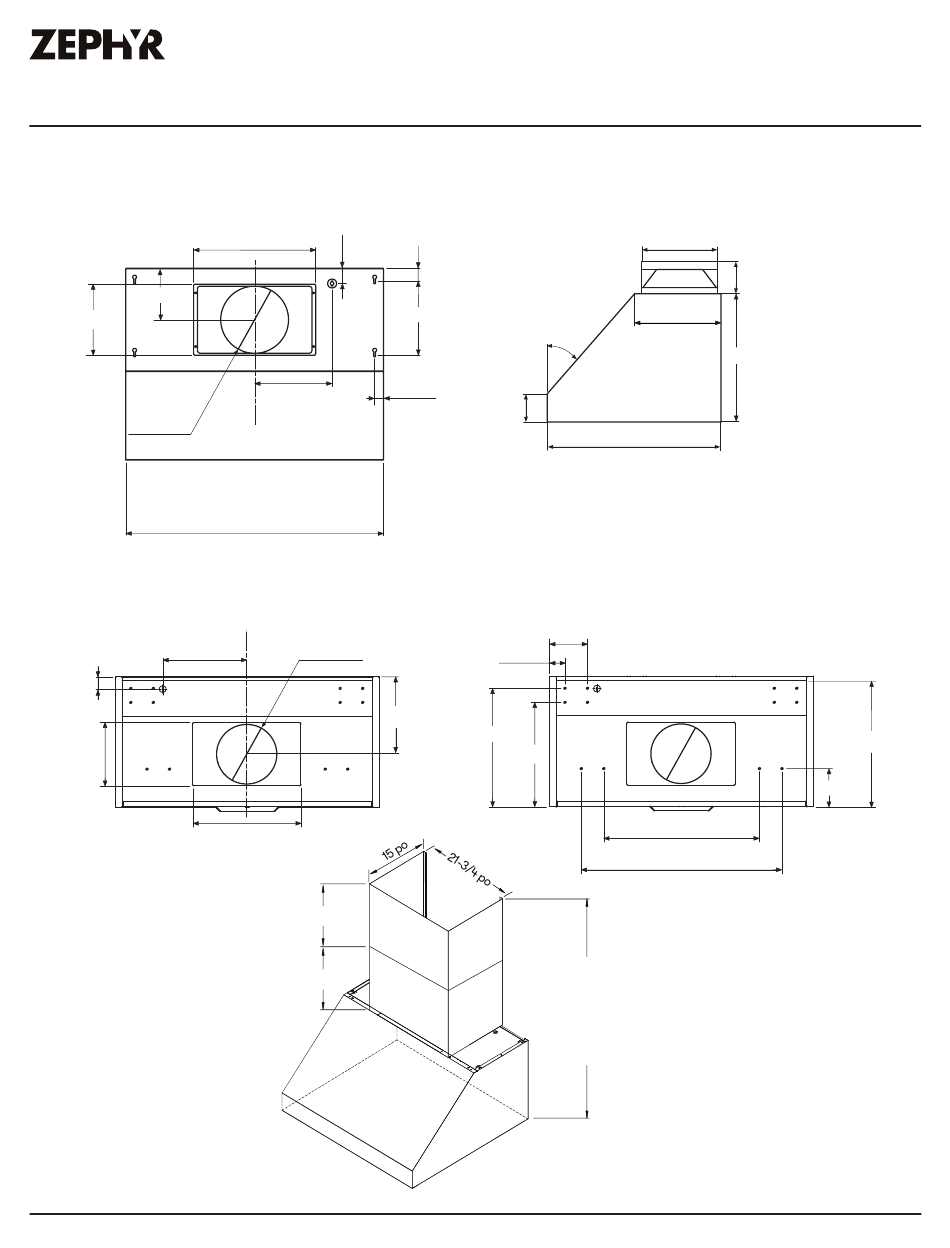

Spécifications de la hotte
Vue de dessus
6-1/16 po
10-3/8 po
Ø 9-15/16 po
Vue arrière
Conduits et dimensions électriques
11-9/16 po
1-11/16 po
10-3/8 po
Cypress Guide d'utilisation, d'entretien et d'installation
2-5/8 po
14-3/16 po
1-1/16 po
11-9/16 po
C/L
35 7/8 po (36 po)
41 7/8 po (42 po)
47 7/8 po (48 po)
53 7/8 po (54 po)
C/L
Ø 9-15/16 po
10-3/4 po
14-3/16 po
29 po
29 po
Instructions d'installation
1-3/4 po
11-9/16 po
50.5˚
4 po
3-5/16 po
1-11/16 po
16-1/8 po
13-5/8 po
Télescopique en option
Couverture de conduit
Z1C-0178
Min. - 48 po
Max. - 75 po
Vue de côté
10-3/8 po
4-5/16 po
15 po
18 po
32 po
Vue arrière
Cotes de montage
21-1/4 po
35-1/4 po (42 po, 48 po, 54 po)
16-7/8 po
5-5/16 po
11
