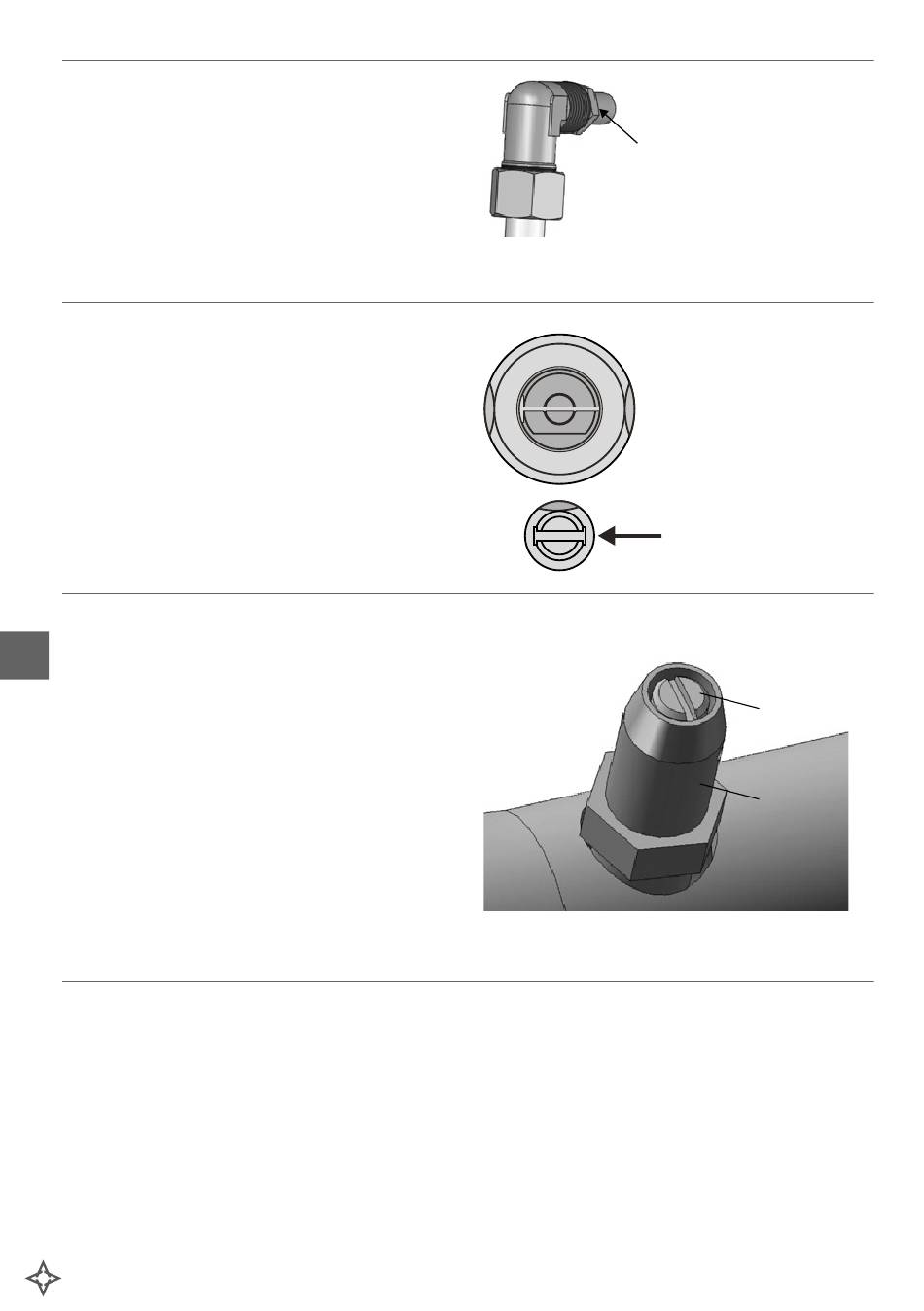

Austausch des Hauptbrenner-Injektors
1. Lösen und entfernen Sie mit einem Schrauben-
schlüssel das am Brennerende montierte Ventu-
ri-Düse aus Messing.
2. Ersetzen Sie die alte Venturi-Düse durch eine
neue aus dem Umrüstungssatz. Tragen Sie zu-
nächst eine kleine Menge Montagepaste auf das
Gewinde der Düsenhalterung auf, um die Dicht-
heit der Gasleitungen zu gewährleisten.
Einstellung der Zündflamme
Wird vom Erdgas auf Flüssiggas umgestellt, muss
die Zündflamme eingestellt werden. Stellen Sie die
Zündflamme wie folgt ein.
Entfernen Sie den Ventilknopf. Mit einem Schrau-
bendreher die gewünschte Flammenhöhe einstel-
len. Drehen Sie den unten mit dem Pfeil markier-
ten Bolzen im Uhrzeigersinn, um die Höhe der
Flamme zu verringern. Drehen Sie den unten mit
dem Pfeil markierten Bolzen gegen den Uhrzei-
gersinn, um die Höhe der Flamme zu vergrößern.
Gasdruckmessung am Eingang
Der Gasdruck am Eingang kann mit einem flüs-
DE
sigkeitsgefüllten Manometer (z.B. einem U-Rohr-
manometer mit Skalenteilung von mindestens 0,1
mbar) oder mit einem Digitalmanometer gemes-
sen werden. Gehen Sie wie folgt vor:
1. Entfernen Sie die Platte, lösen Sie die Schraube
am Druckanschluss (Abb.1).
2. Schließen Sie das Manometer an.
3. Starten Sie das Gerät gemäß den Anweisungen
in der Bedienungsanleitung.
4. Überprüfen Sie den Eingangsdruck.
5. Nach der Überprüfung des Drucks das Mano-
meter entfernen.
6. Schrauben Sie die Dichtschraube wieder ein.
Transport und Lagerung
Behandeln Sie das Gerät während des Transports
vorsichtig und vermeiden Sie das Schütteln. La-
gern Sie das verpackte Gerät nicht über einen län-
geren Zeitraum im Freien. Platzieren Sie das Gerät
in einem gut belüfteten Lager, wo keine korrosiven
24
Gase freigesetzt werden können. Stellen Sie das
Gerät nicht auf den Kopf. Wenn es notwendig ist,
das Gerät im Freien zwischenzulagern, ist ein Re-
genschutz unbedingt erforderlich.
Abb.1
Dicht-
schraube
Druckan-
schluss
