Namestitev
Pripravite delovni prostor, kamor boste postavili napravo.
Zagotovite dovolj prostora za varno delo brez omejitev.
Naprava je bila zasnovana za delo na ravni površini. Za-
to jo morate namestiti v stabilen položaj na čvrsto pod-
lago.
Sestavljanje
Cepilnik drv zaradi pakiranja ni popolnoma sestavljen.

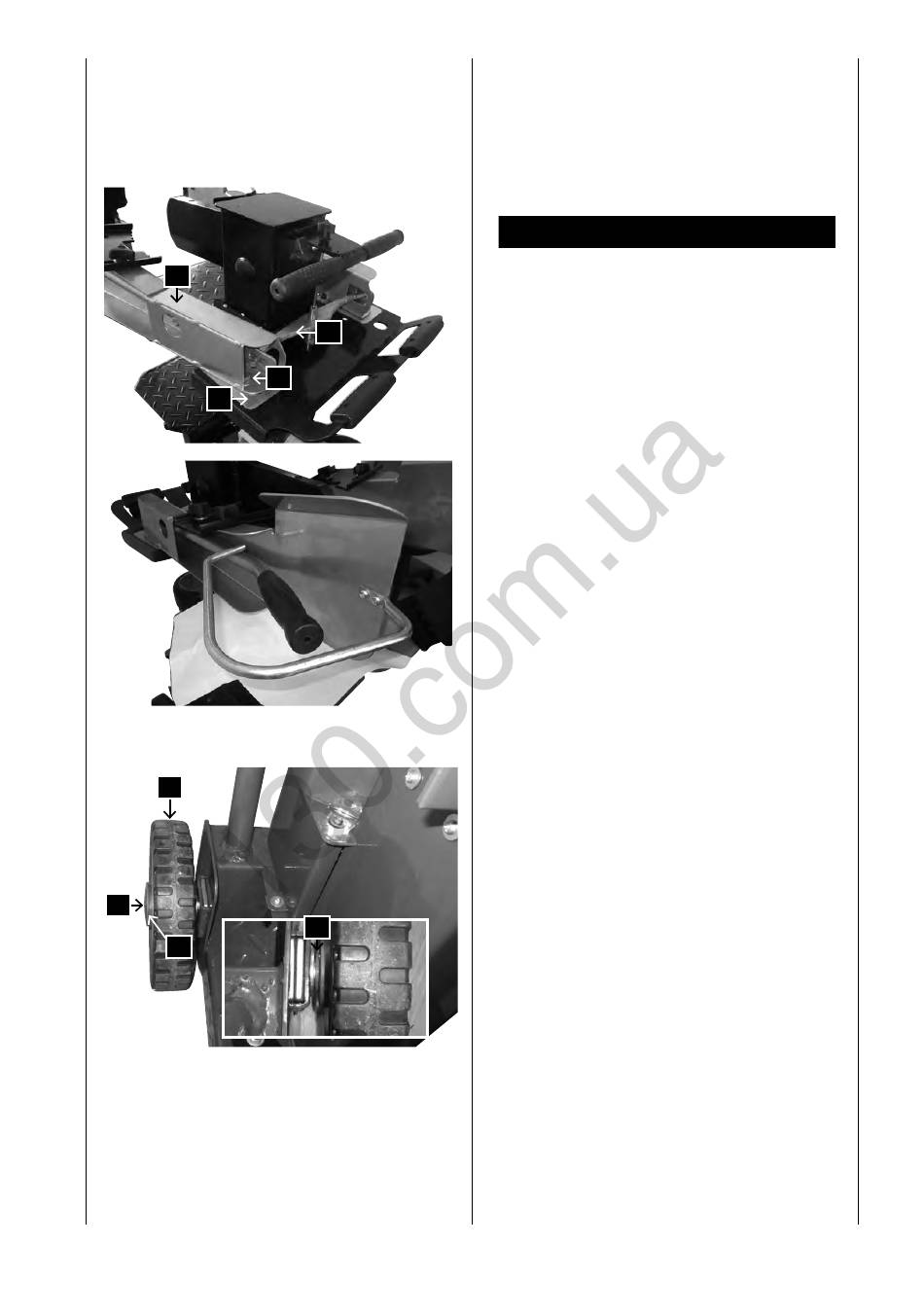

Nameščanje delovnih rok, sl. 4
• Rahlo namažite drsno ploščo (A).
• Delovno roko (B) vstavite v odprtino prečne poveza-
ve (C).
• Z vrha vstavite šestrobni vijak M 8 x 30 (D) ter s pomo-
čjo podložke in varovalne matice na spodnji strani do-
bro privijte, tako da se delovna roka še vedno premika.
Nameščanje varnostnega loka na delovno roko, sl. 4.1
Varnostni lok privijte z dvema vijakoma Phillips, dvema
podložkama in dvema omejevalnima maticama na obeh
delovnih rokah.
Nameščanje koles za premikanje, sl. 5
• Os kolesa (1) vstavite skozi izvrtine.
• Na vsako stran namestite podložko, kolo (2) in še eno
podložko (3).
• Namestite zaščitni pokrovček (4), tako da ga rahlo
pritisnete.
