Extron electronics MTP 15HD RS Series Specifications

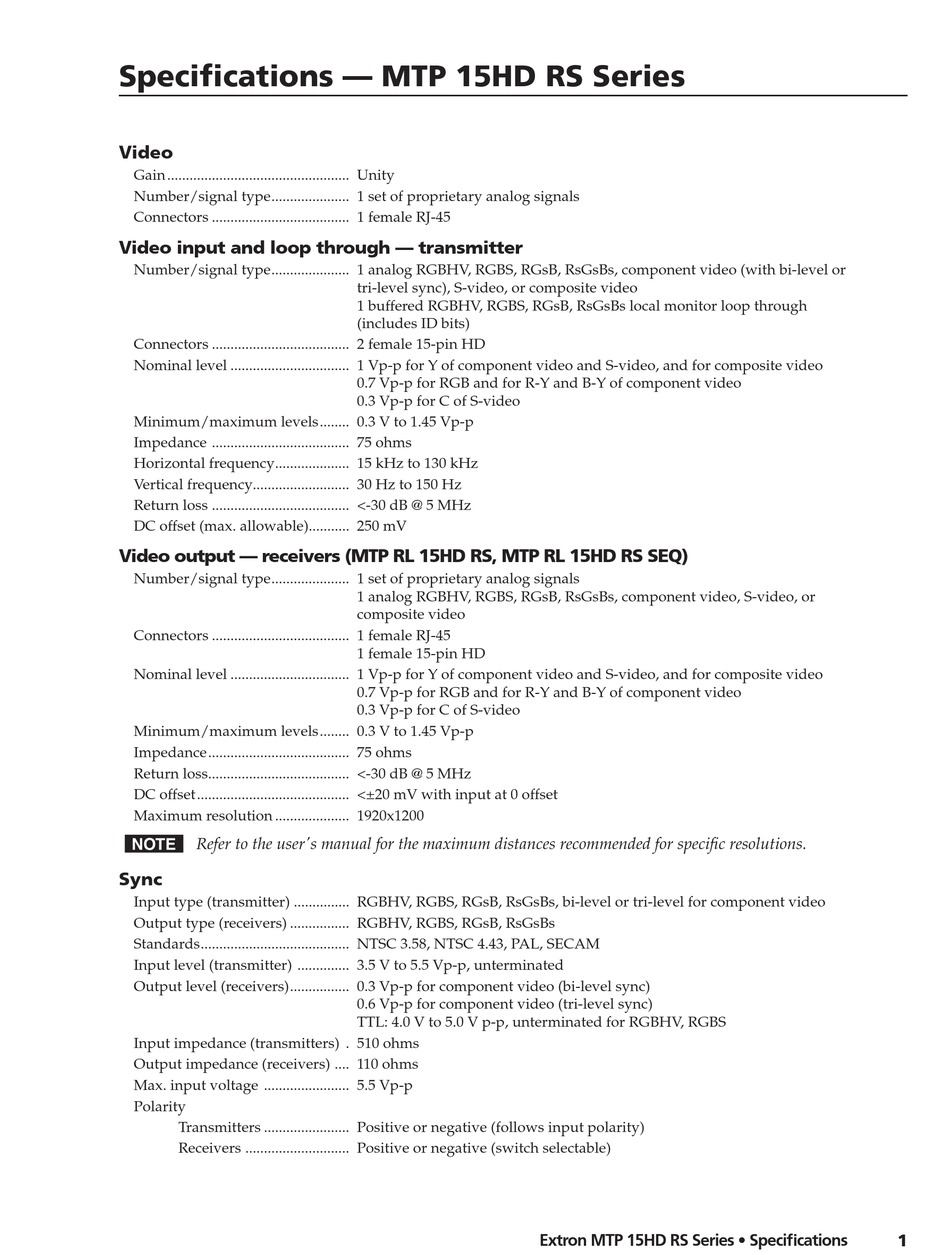

Specifications — MTP 15HD RS Series
Video
Gain ������������������������������������������������� Unity
Number/signal type ��������������������� 1 set of proprietary analog signals
Connectors ������������������������������������� 1 female RJ-45
Video input and loop through — transmitter
Number/signal type ��������������������� 1 analog RGBHV, RGBS, RGsB, RsGsBs, component video (with bi-level or
Connectors ������������������������������������� 2 female 15-pin HD
Nominal level �������������������������������� 1 Vp-p for Y of component video and S-video, and for composite video
Minimum/maximum levels �������� 0�3 V to 1�45 Vp-p
Impedance ������������������������������������� 75 ohms
Horizontal frequency �������������������� 15 kHz to 130 kHz
Vertical frequency �������������������������� 30 Hz to 150 Hz
Return loss ������������������������������������� <-30 dB @ 5 MHz
DC offset (max� allowable)����������� 250 mV
Video output — receivers (MTP RL 15HD RS, MTP RL 15HD RS SEQ)
Number/signal type ��������������������� 1 set of proprietary analog signals
Connectors ������������������������������������� 1 female RJ-45
Nominal level �������������������������������� 1 Vp-p for Y of component video and S-video, and for composite video
Minimum/maximum levels �������� 0�3 V to 1�45 Vp-p
Impedance �������������������������������������� 75 ohms
Return loss �������������������������������������� <-30 dB @ 5 MHz
DC offset ����������������������������������������� <±20 mV with input at 0 offset
Maximum resolution �������������������� 1920x1200
N Refer to the user's manual for the maximum distances recommended for specific resolutions.
Sync
Input type (transmitter) ��������������� RGBHV, RGBS, RGsB, RsGsBs, bi-level or tri-level for component video
Output type (receivers) ���������������� RGBHV, RGBS, RGsB, RsGsBs
Standards ���������������������������������������� NTSC 3�58, NTSC 4�43, PAL, SECAM
Input level (transmitter) �������������� 3�5 V to 5�5 Vp-p, unterminated
Output level (receivers) ���������������� 0�3 Vp-p for component video (bi-level sync)
Input impedance (transmitters) � 510 ohms
Output impedance (receivers) ���� 110 ohms
Max� input voltage ����������������������� 5�5 Vp-p
Polarity
Transmitters ����������������������� Positive or negative (follows input polarity)
Receivers ���������������������������� Positive or negative (switch selectable)
tri-level sync), S-video, or composite video
1 buffered RGBHV, RGBS, RGsB, RsGsBs local monitor loop through
(includes ID bits)
0�7 Vp-p for RGB and for R-Y and B-Y of component video
0�3 Vp-p for C of S-video
1 analog RGBHV, RGBS, RGsB, RsGsBs, component video, S-video, or
composite video
1 female 15-pin HD
0�7 Vp-p for RGB and for R-Y and B-Y of component video
0�3 Vp-p for C of S-video
0�6 Vp-p for component video (tri-level sync)
TTL: 4�0 V to 5�0 V p-p, unterminated for RGBHV, RGBS
Extron MTP 15HD RS Series • Specifications 1
