SI | Žični sobni termostat za upravljanje električnega talnega ogrevanja
Navodila za uporabo z garancijskim listom
EN | Wired room thermostat for controlling electrical floor heating
User manual with warranty card
BIH HR SR | Žičani sobni termostat za regulacijo električkog podnog grijanja
Upute za upotrebo i garancija

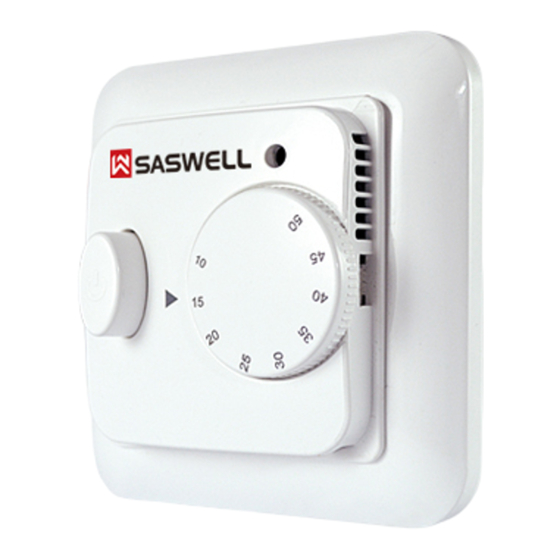

SASWELL T11FHL-0(N)
Sen Controls d.o.o. 2019
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Saswell T11FHL-0(N)
Summary of Contents for Saswell T11FHL-0(N)
- Page 1 Navodila za uporabo z garancijskim listom EN | Wired room thermostat for controlling electrical floor heating User manual with warranty card BIH HR SR | Žičani sobni termostat za regulacijo električkog podnog grijanja Upute za upotrebo i garancija SASWELL T11FHL-0(N) Sen Controls d.o.o. 2019...
- Page 2 Specifikacije | Specifications Vrednost Value BIH, HR, SRB Vrijednost Napajanje Power supply AC 190V-240V 50/60Hz Napon Kontakti, omejitev stikal Imax Contacts, relay limits Imax ≤16A Kontakti, ograničenje prekidača Imax Nastavljanje temperature Temperature set range 10°C – 50°C Postavljanje temperature Tipalo (priloženo) Sensor (included in package) NTC100k, 2.5m Senzor (uključen u paket)
- Page 3 Razlaga simbolov / Objašnjenje simbola / Explanation of symbols Papir in papirnata embalaža, plastika, električne naprave se po uporabi naj oddajo v namenske zaboje za recikliranje. Papir, papirna i plastična ambalaža, električni uređaji nakon upotrebe, neka se stave u posebne kutije za recikliranje Paper, paper and plastic packaging, electrical appliances should be delivered to dedicated recycling boxes after use...
- Page 4 PRIMER ELEKTRIČNE VEZAVE | EXAMPLE OF CIRCUIT DIAGRAM | PRIMJER ELEKTRIČNE MREŽE Omejitev na izhodu je 16A vendar da bi podaljšali življensko dobo elektronskih komponent, priporočamo uporabo do Imax 14A. Ograničenje na izlazu je 16A, ali kako bi se produžio vijek trajanja elektroničkih komponenti, preporučujemo korištenje Imax 14A.
-
Page 5: Si | Navodila Za Uporabo

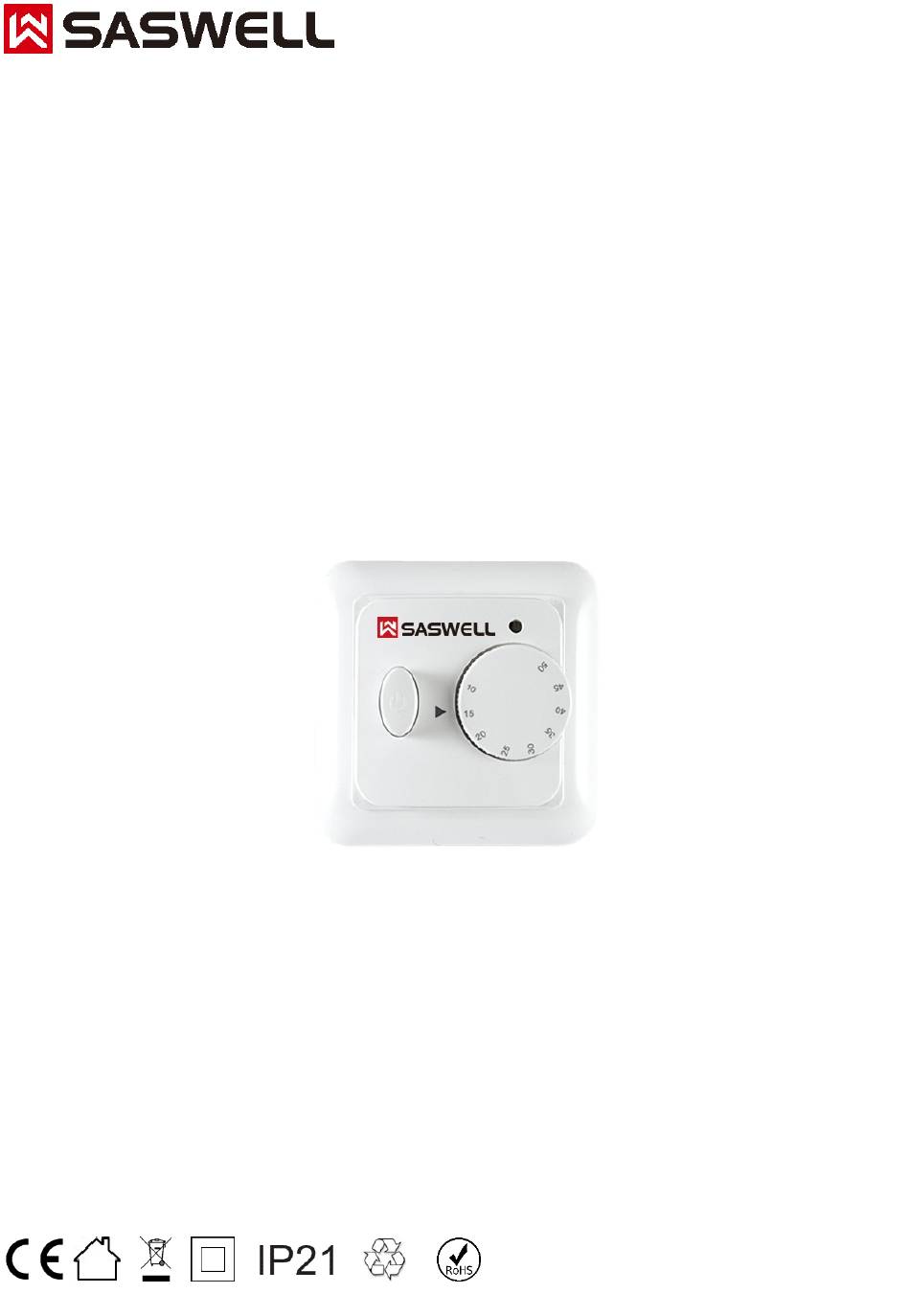

Proizvajalec izdelka je SASWELL CONTROLS (HONGKONG) LTD. Uvoznik, distributer in servis za Saswell v Sloveniji je Sen Controls d.o.o., Belokranjska cesta 29, 8340 Črnomelj, Slovenija Uvoznik, servis in distributer za Saswell v Sloveniji je Sen Controls d.o.o., Belokranjska cesta 29, 8340 Črnomelj, Slovenija Pregled izdelka Opis LED indikatorja Rdeče LED –... -
Page 6: Namestitev Termostata
Namestitev termostata Odstranite gumb, nato uporabite raven izvijač in odstranite okvir. Izvedite električno vezavo. Ponovno, montažo naj izvede strokovno usposobljena oseba! Glej stran 4.za primera vezav. Vgradite in pričvrstite v električno dozo. Namestite nazaj okvir ter nato še gumb. Pri namestitvi gumba nazaj, zavrtite potenciometer povsem na levo, da lahko lažje namestite gumb nazaj. Pred namestitvijo gumba lahko nastavite fizično omejitev nastavitve temperature, ki se lahko nastavi. - Page 7 Prosimo vas, da zraven pravilno izpolnjenega garancijskega lista dodate še čim bolj podrobno obrazložitev napake, zaradi katere reklamirate napravo. TIP NAPRAVE Termostat PROIZVAJALEC SASWELL T11FHL-0(N) DATUM PRODAJE PODPIS ŽIG PRODAJALCA Uvoz, distribucija in servis za Slovenijo: Sen Controls d.o.o., Belokranjska cesta 29, 8340 Črnomelj, Slovenija, tel.: +386 40 299 299 www.sen-controls.eu | info@sen-controls.eu | Vprašanja in pomoč...
- Page 8 Za proizvod je izdana izjava o sukladnosti (CE, RoHS). Ova i druga dokumentacija dostupne su na web adresi www.sen- controls.eu i podstranicama, ili na zahtjev putem emaila info@sen-controls.eu. Proizvođač uređaja je SASWELL CONTROLS (HONGKONG). Uvoz EU: Sen Controls d.o.o., Belokranjska cesta 29, 8340 Črnomelj, Slovenija...
- Page 9 Ugradnja termostata Uklonite gumb, a zatim upotrijebite ravni odvijač i uklonite okvir. Obavite električne veze. Električne veze treba izvesti kvalificirana osoba! Za shemu gledaj stranicu 2. Ugradite i pričvrstite u električnu utičnicu. Vratite okvir, a zatim ugradite gumb 5. Kad instalirate gumb unatrag, potenciometar okrenite ulijevo da biste olakšali ugradnju gumba. Možete podesiti ograničenje podešavanja temperature prije instaliranja gumba.
- Page 10 Sen Controls d.o.o. obvezuje se zamijeniti uređaj s novim ako se ne radi besprijekorno unutar ovog jamstvenog roka. Dodajte detaljno objašnjenje pogreške vašeg uređaja zajedno s ispravno ispunjenim jamstvom. TIP UREĐAJA TERMOSTAT PROIZVOĐAČ SASWELL T11FHL-0(N) DATUM PRODAJE POTPIS ŽIG PRODAVATELJA Uvoz u EU, servis: Sen Controls d.o.o., Belokranjska cesta 29, 8340 Črnomelj, Slovenia U slučaju pitanja ili problema možete se obratiti e-pošti help@sen-controls.eu.
-
Page 11: Product Overview
Producer of this product is SASWELL CONTROLS (HONGKONG) LTD. 3/F Building A,East 8th Region,Shangxue Industry & Science Park,Buji town,ShenzhenCity,Guangdong,China. Importer in EU for Saswell is Sen Controls d.o.o., Belokranjska cesta 29, 8340 Črnomelj, Slovenia... -
Page 12: Installation
Installation Remove the big button then use a straight screwdriver and remove the thermostats »window« case. Do the electrical installation. This part should be done by a qualified electrician or personel. For electrical wiring schemes look at page 2 Install the thermostat in to the electrical socket of standard 60mm dimensions. Install the »window«... - Page 13 Please add a detailed explanation of the error of the device, along with a properly completed warranty card. Type of the device Thermostat Manufacturer SASWELL Model T11FHL-0(N) Date of purchase SIGNATURE AND STAMP OF THE SELLER Import and service for EU is Sen Controls d.o.o., Belokranjska cesta 29, 8340 Črnomelj, Slovenia, tel.: +386 40 299 299 www.sen-controls.eu | info@sen-controls.eu...
