1.2 攝影機連接
視您的安裝環境與攝影機種類而定，將攝影機安裝在天花板或牆壁上。如需得知安裝資訊，請參閱攝影機各自的使
用說明書。 
1.2.1 一般攝影機 / DCCS 攝影機
1) 連接 DVR 影像輸入埠
用同軸電纜或接好 BNC 接頭的 RCA 線，連接攝影機和 DVR 的影像插孔。
註：4 路機種不支援 DCCS 功能。
註： 若連接的攝影機支援 DCCS 技術，請確認 DVR 是否也支援 DCCS 技術、攝影機是否連接到第一路影像頻道
(CH1)，以及攝影機和 DVR 之間的連線距離是否在 Ì200 米之內 (使用 112 編 3C2V 同軸電纜)；如此一來，才
能正確使用 DCCS 控制。詳情請參閱第 7 頁的「1.8 驗證 DCCS 傳送訊號」 。
2) 連接 DVR 音源輸入埠 (選用)
用同軸電纜或接好 BNC 接頭的 RCA 線，連接攝影機和 DVR 的音源插孔。
3) 連接電源
使用指定的電源規格連接攝影機，並插入電源插座。
1.2.2 PTZ 攝影機
以下說明是以連接本公司自家 PTZ 攝影機為例。
註： 若 DVR 和 PTZ 攝影機都支援 DCCS 技術，而且 PTZ 攝影機是連接到第一路影像頻道，就不需要再另外接 RS485
控制線。若為上述情況，請直接跳至步驟 5 設定 PTZ 攝影機。
如需得知 PIN 腳和連接埠配置的說明，請參閱第 23 頁的「附錄 1 PIN 腳解說」 。關於 PTZ 攝影機控制和操作的詳
細資訊，請參閱其各自的使用說明書。
RJ11
步驟 1：取得一條長度適當的 RJ11 連接線。
RJ11 連接線內的線路配置 (RS485-A / RS485-B) 可能會與此處所述不同。若您在連接後仍無法控制
DVR，請將線路交換連接試試。
步驟 2：刮除 RJ11 連接線一端的絕緣膜。
刮除 RJ11 連接線一端的絕緣膜並找出 RS485-A 和 RS485-B 線 ， 然後把那兩條線的絕緣膜刮掉露出裸線。 
步驟 3：將 RJ-11 連接線和快速球攝影機的 RS485-A 和 RS485-B 線纏在一起。
將 RJ11 連接線的紅線，與所有攝影機的 RS485-A 線纏在一起。然後，將 RJ11 連接線的綠線，與所有攝
影機的 RS485-B 線纏在一起。使用絕緣膠帶將纏在一起的裸線包覆起來，以達到保護的效果。



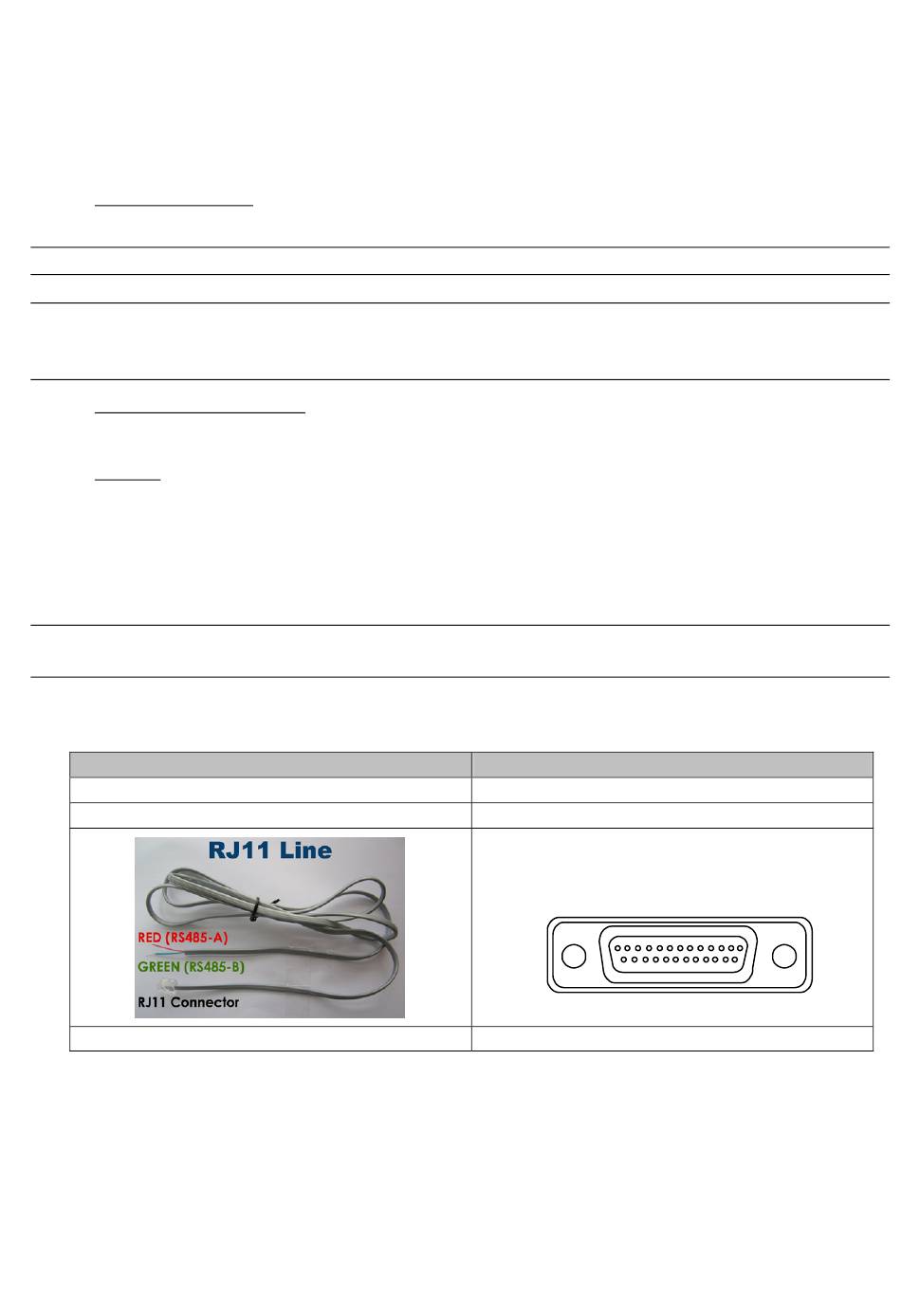

RJ11 線
RS485-A：紅線
RS485-B：綠線
線並未隨附產品提供。

4

25 PIN D-SUB 接頭
RS485-A：PIN 12
RS485-B：PIN 24
Solder Side of
25-pin D-Sub connector
RS485 -A: PIN12 / RS485-B: PIN2 4
13 12 11 10 9 8 7 6 5 4 3 2 1
25 24 23 22 21 20 19 18 17 16 15 14
D-Sub
接頭並未隨附產品提供。

