‧ Modello 4ch
* Il connettore D-Sub mostrato in precedenza è optional.
PIN FUNZIONE
1~4
INGRESSO ALLARME
5
GND
6
COM ALLARME ESTERNO
7
N. ALLARME ESTERNO
8
RS485-A
9
RS485-B
10~11
GND

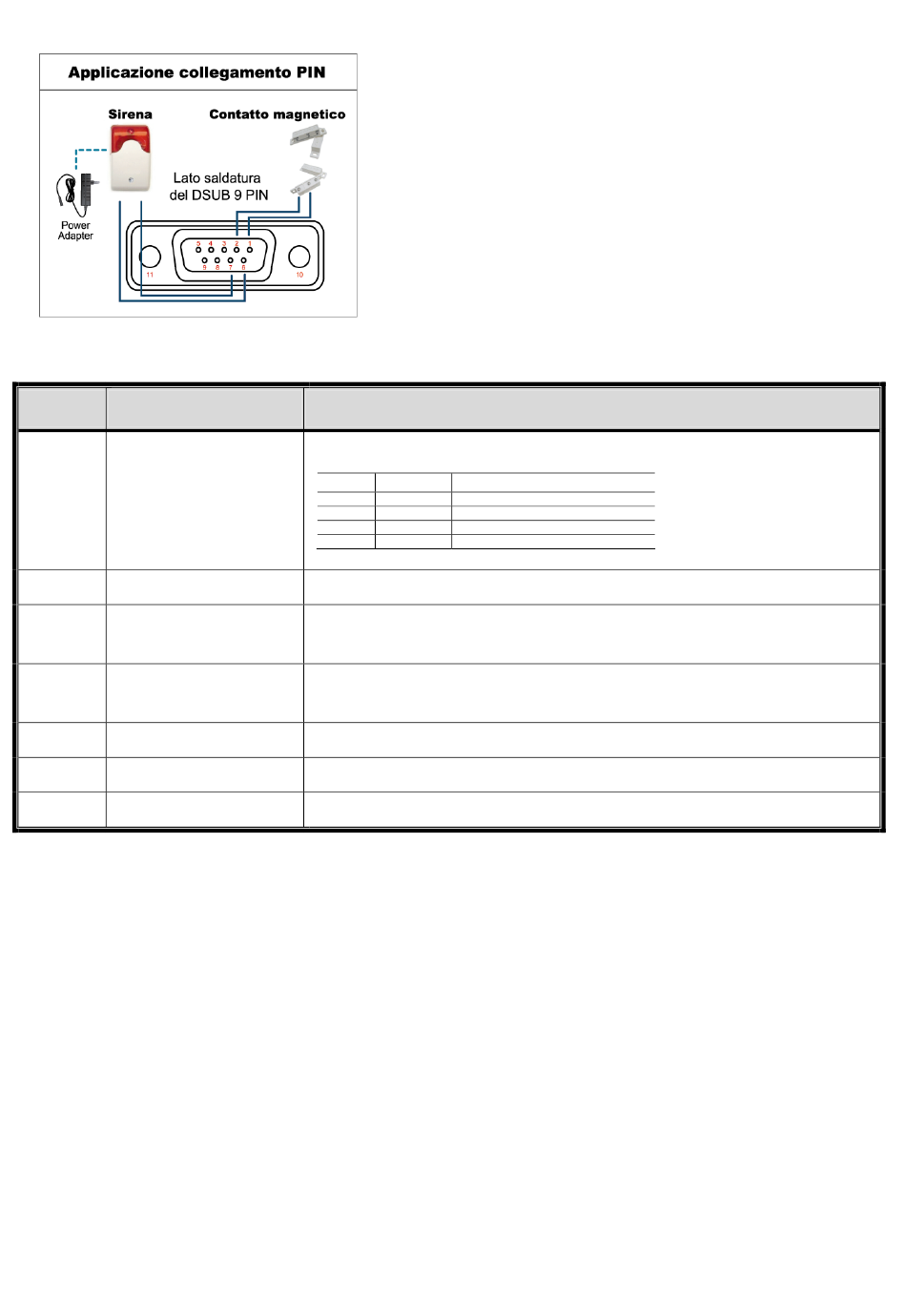

Allarme:
Quando il DVR è attivato dall'allarme o dal movimento, la porta
COM si collega con l'NO e l'allarme viene avviato e la luce
stroboscopica inizia a girare e lampeggiare.
Contatto magnetico:
Quando il contatto magnetico è aperto, si attiverà l'allarme e la
registrazione si avvierà.
Collegare con i cavi il connettore ALARM INPUT (PIN1 – 4) e GND (PIN5). Una volta fatto
scattare l'allarme, il DVR inizierà la registrazione e l'allarme si attiverà.
PIN Allarme Corresponding video channel
PIN 1 1 CAN 1
PIN 2 2 CAN 2
PIN 3 3 CAN 3
PIN 4 4 CAN 4
*
TERRA
In condizioni normali, COM si disconnetta senza NO, ma quando viene fatto scattare l'allarme,
COM si collega con NO.
Attenzione: la tensione è limitata a meno di CC 24V 1A.
In condizioni normali, COM si disconnetta senza NO, ma quando viene fatto scattare l'allarme,
COM si collega con NO.
Attenzione: la tensione è limitata a meno di CC 24V 1A.
Solo modelli selezionati
Solo modelli selezionati
TERRA
19
APPENDICE 1 CONFIGURAZIONE PIN
DESCRIZIONE
