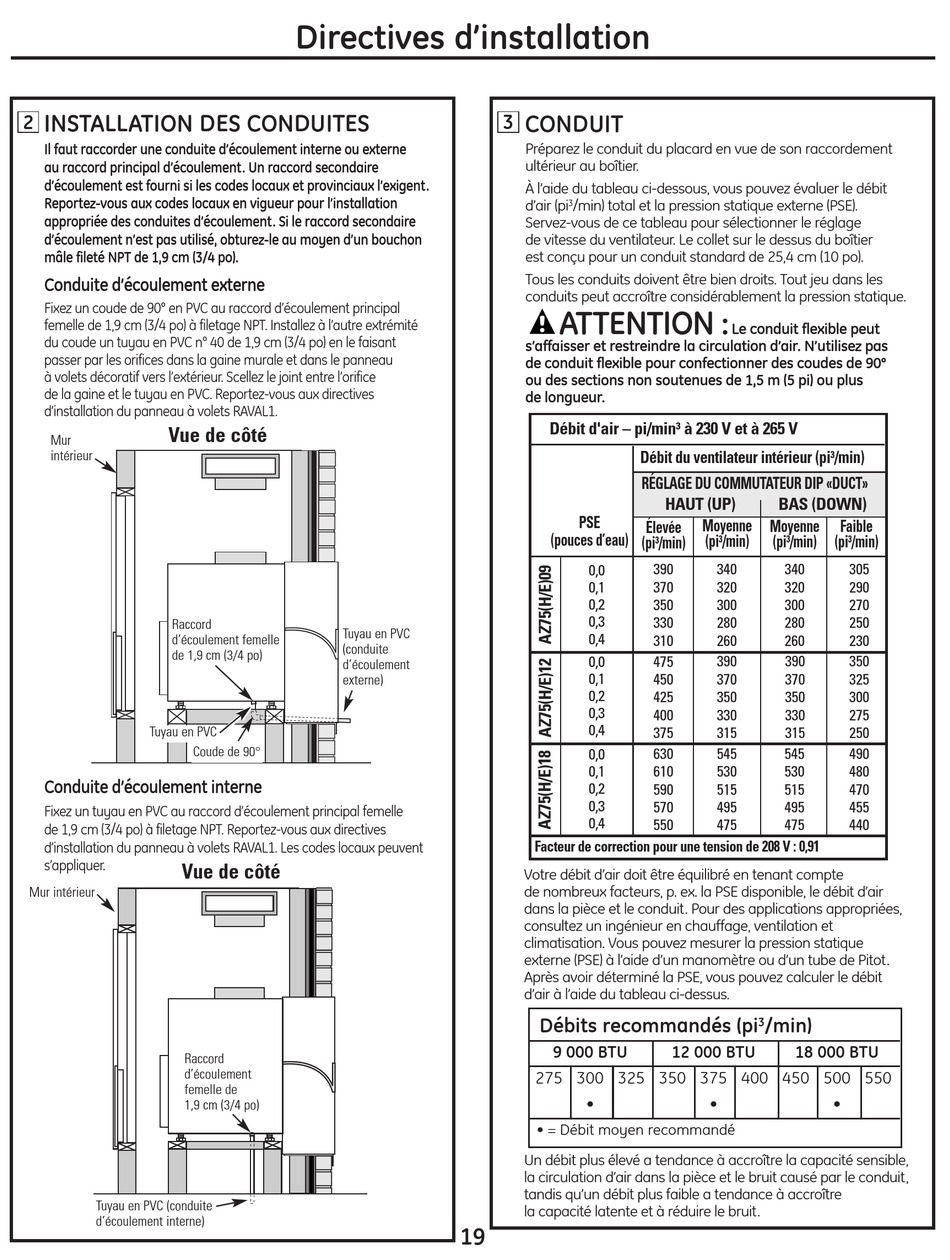

2 INSTALLATION DES CONDUITES
Il faut raccorder une conduite d'écoulement interne ou externe
au raccord principal d'écoulement. Un raccord secondaire
d'écoulement est fourni si les codes locaux et provinciaux l'exigent.
Reportez-vous aux codes locaux en vigueur pour l'installation
appropriée des conduites d'écoulement. Si le raccord secondaire
d'écoulement n'est pas utilisé, obturez-le au moyen d'un bouchon
mâle fileté NPT de 1,9 cm (3/4 po).
Conduite d'écoulement externe
Fixez un coude de 90° en PVC au raccord d'écoulement principal
femelle de 1,9 cm (3/4 po) à filetage NPT. Installez à l'autre extrémité
du coude un tuyau en PVC n° 40 de 1,9 cm (3/4 po) en le faisant
passer par les orifices dans la gaine murale et dans le panneau
à volets décoratif vers l'extérieur. Scellez le joint entre l'orifice
de la gaine et le tuyau en PVC. Reportez-vous aux directives
d'installation du panneau à volets RAVAL1.
Vue de côté
Mur
intérieur
Raccord
d'écoulement femelle
de 1,9 cm (3/4 po)
Tuyau en PVC
Coude de 90°
Conduite d'écoulement interne
Fixez un tuyau en PVC au raccord d'écoulement principal femelle
de 1,9 cm (3/4 po) à filetage NPT. Reportez-vous aux directives
d'installation du panneau à volets RAVAL1. Les codes locaux peuvent
s'appliquer.
Vue de côté
Mur intérieur
Raccord
d'écoulement
femelle de
1,9 cm (3/4 po)
Tuyau en PVC (conduite
d'écoulement interne)
Directives d'installation
Tuyau en PVC
(conduite
d'écoulement
externe)
19
3 CONDUIT
Préparez le conduit du placard en vue de son raccordement
ultérieur au boîtier.
À l'aide du tableau ci-dessous, vous pouvez évaluer le débit
d'air (pi 3 /min) total et la pression statique externe (PSE).
Servez-vous de ce tableau pour sélectionner le réglage
de vitesse du ventilateur. Le collet sur le dessus du boîtier
est conçu pour un conduit standard de 25,4 cm (10 po).
Tous les conduits doivent être bien droits. Tout jeu dans les
conduits peut accroître considérablement la pression statique.
ATTENTION :
s'affaisser et restreindre la circulation d'air. N'utilisez pas
de conduit flexible pour confectionner des coudes de 90°
ou des sections non soutenues de 1,5 m (5 pi) ou plus
de longueur.
Débit d'air – pi/min
3
Airflow – CFM@230 Volts and @ 265 Volts
Débit du ventilateur intérieur (pi
RÉGLAGE DU COMMUTATEUR DIP «DUCT»
HAUT (UP)
PSE
Élevée
High
ESP
(pouces d'eau)
(pi 3 /min)
(in. water) CFM
0.0 390
0,0
0,1 0.1 370
0,2
0.2 350
0,3
0.3 330
0,4
0.4 310
0,0 0.0 475
0,1
0.1 450
0,2
0.2 425
0,3
0.3 400
0,4
0.4 375
0.0 630
0,0
0.1 0,1 610
0,2
0.2 590
0,3
0.3 570
0,4
0.4 550
Facteur de correction pour une tension de 208 V : 0,91
To correct for 208 volts: 0.91
Votre débit d'air doit être équilibré en tenant compte
de nombreux facteurs, p. ex. la PSE disponible, le débit d'air
dans la pièce et le conduit. Pour des applications appropriées,
consultez un ingénieur en chauffage, ventilation et
climatisation. Vous pouvez mesurer la pression statique
externe (PSE) à l'aide d'un manomètre ou d'un tube de Pitot.
Après avoir déterminé la PSE, vous pouvez calculer le débit
d'air à l'aide du tableau ci-dessus.
Débits recommandés (pi
9 000 BTU 12 000 BTU
275 300 325 350 375 400 450 500 550
•
• = Débit moyen recommandé
Un débit plus élevé a tendance à accroître la capacité sensible,
la circulation d'air dans la pièce et le bruit causé par le conduit,
tandis qu'un débit plus faible a tendance à accroître
la capacité latente et à réduire le bruit.
Le conduit flexible peut
à 230 V et à 265 V
3 /min)
Indoor Fan CFM
DUCT SELECT SWITCH
BAS (DOWN)
UP DOWN
Moyenne Moyenne Faible
Medium Medium Low
(pi 3 /min) (pi 3 /min) (pi 3 /min)
CFM CFM CFM
340 340 305
320 320 290
300 300 270
280 280 250
260 260 230
390 390 350
370 370 325
350 350 300
330 330 275
315 315 250
545 545 490
530 530 480
515 515 470
495 495 455
475 475 440
3 /min)
18 000 BTU
• •
