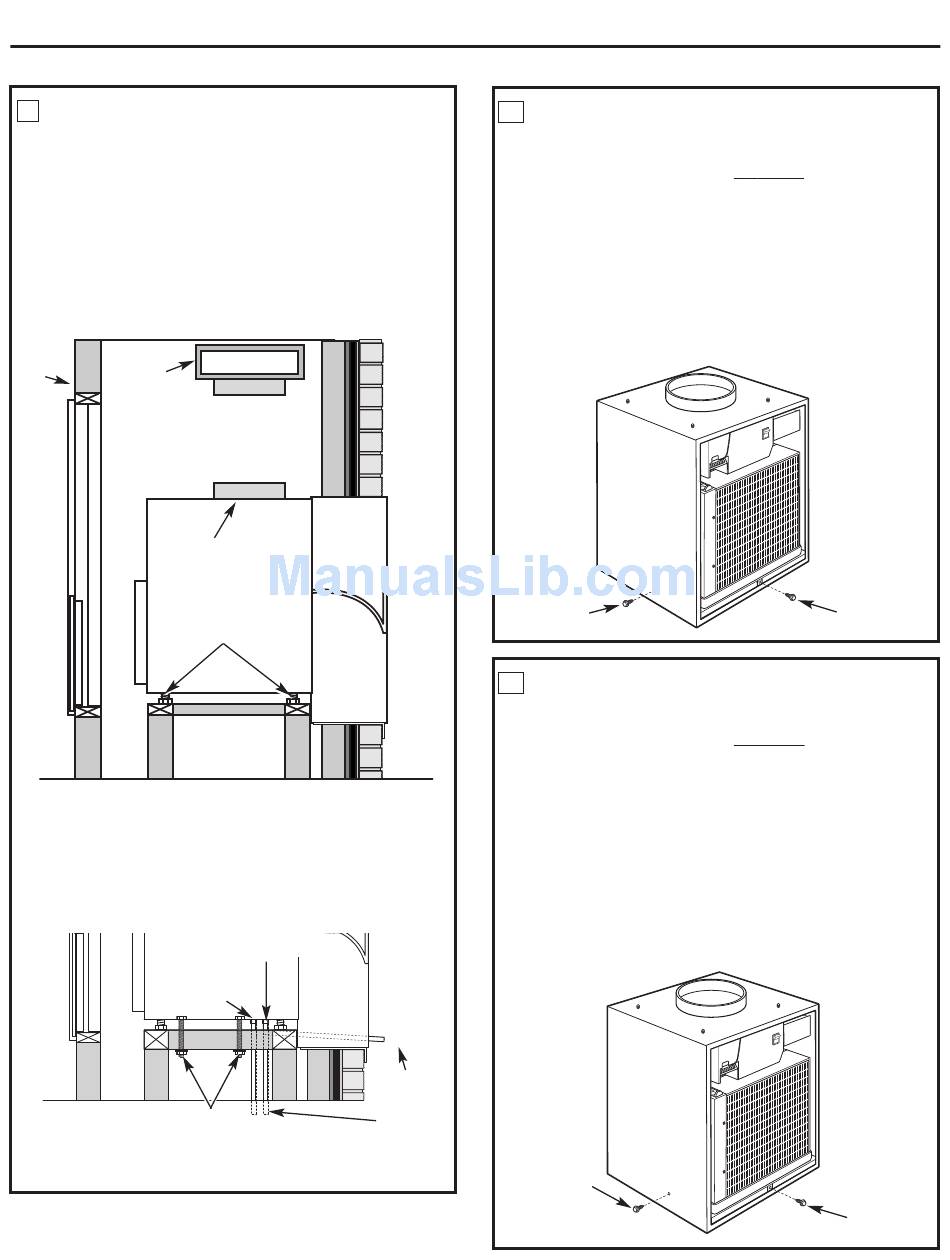

INSTALLATION ET RACCORDEMENT
4
DU BOÎTIER
1. Enlevez le panneau avant et sortez l'appareil de son
boîtier. Placez le boîtier vide sur la plateforme dans
le placard de service, le côté extérieur faisant face
à l'ouverture de la gaine murale. Placez le boîtier
vis-à-vis l'ouverture de la gaine, et fixez-le à l'aide
de six vis à métaux achetées localement (nous
recommandons des vis résistant à la corrosion).
2. Réglez les quatre pieds de nivellement jusqu'à ce que
le boîtier soit de niveau.
Mur
intérieur
Conduit
rigide
Sortie
d'air
Pieds de nivellement
3. Fixez le boîtier à la plateforme à l'aide de boulons
achetés localement.
4. Raccordez au besoin les conduites d'écoulement
internes ou externes.
Raccord d'écoulement
secondaire de 1,9 cm (3/4 po).
Si non utilisé, obturez-le avec
un bouchon mâle fileté NPT
Raccord d'écoulement
principal femelle de
1,9 cm (3/4 po)
REMARQUE : Les
Fixez le boîtier
tuyaux ne sont pas
à la plateforme
fournis avec l'appareil.
à l'aide de boulons
Il faut les acheter
localement.
Directives d'installation
Conduite
d'écoulement
externe OU
internes
20
5a
INSTALLATION ET MISE À LA TERRE
DE L'APPAREIL DANS LE BOÎTIER
APPAREIL INSTALLÉ PAR L'AVANT DU BOÎTIER
1. Faites glisser l'appareil pour le remettre en place dans
son boîtier. Poussez l'appareil complètement jusqu'au
fond du boîtier.
REMARQUE : Vous pouvez enlever l'un des côtés
du boîtier pour permettre à l'appareil
de glisser à l'intérieur du boîtier.
2. Mettez l'appareil à la terre par l'entremise du boîtier
en installant à l'avant un boulon à tête hexagonale
et(ou) une vis sur le côté pour relier l'appareil au
boîtier.
Vis latérale
5b INSTALLATION ET MISE À LA TERRE
DE L'APPAREIL DANS LE BOÎTIER
APPAREIL INSTALLÉ PAR LE CÔTÉ DU BOÎTIER
1. Faites glisser l'appareil pour le remettre en place dans
son boîtier. Poussez l'appareil complètement jusqu'au
fond du boîtier.
REMARQUE : Vous pouvez enlever l'un des côtés
du boîtier pour permettre à l'appareil
de glisser à l'intérieur du boîtier.
2. Fixez le panneau latéral au boîtier.
3. Mettez l'appareil à la terre par l'entremise
du boîtier en installant à l'avant un boulon à tête
hexagonale et(ou) une vis sur le côté pour relier
l'appareil au boîtier.
Vis latérale
(peut être
installée d'un
côté ou l'autre)
Boulon à tête
hexagonale
Boulon à tête
hexagonale
