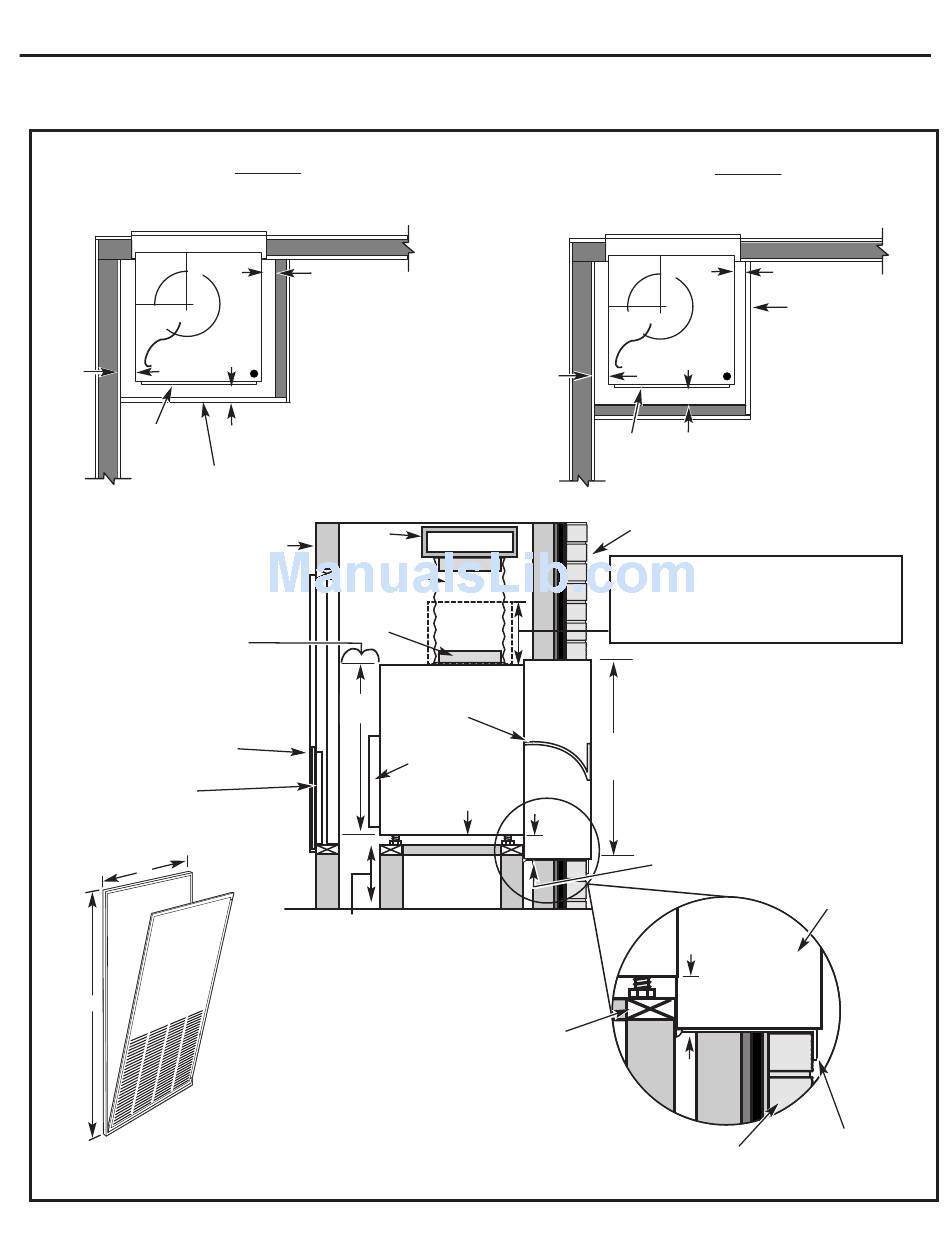

PLACARD DE SERVICE ET DIMENSIONS TYPES
APPAREIL INSTALLÉ PAR L'AVANT DU BOÎTIER
Vue de dessus
Panneau à volets décoratif
29,2 cm
(11 1/2 po)
25,4 cm
(10 po)
7,6 cm min.
(3 po)
Avant de
l'appareil
Porte/panneau d'accès
• 10,1 cm (4 po) min. à partir de l'avant
du boîtier – appareil installé
par l'AVANT du boîtier.
• 12,7 cm (5 po) min. à partir de l'avant
du boîtier – appareil installé par le
CÔTÉ du boîtier.
• 7,6 cm (3 po) min. à partir des deux
côtés du boîtier.
Option n° 1
Panneau d'accès avec
grille de retour d'air
Option n° 2
Grille de retour d'air
A
B
Largeur minimum recommandée pour la porte d'accès : 76,2 cm (30 po)
A
Hauteur minimum recommandée pour la porte d'accès : 127,0 cm (50 po)
B
Directives d'installation
(À TITRE DE RÉFÉRENCE SEULEMENT)
7,6 cm min.
(3 po)
Conduit
de 25,4 cm
(10 po)
10,1 cm min.
(4 po)
Conduit
Mur intérieur
rigide
Conduit flexible
ou rigide
Sortie d'air
78,7 cm
(31 po)
Plateforme : Carrée de 59,0 cm x 59,0 cm
20,3 cm (8 po)
min. pour
(23 1/4 po x 23 1/4 po)
l'accès
Capacité de charge min. : 70,3 kg (175 lb)
au système
d'écoulement
APPAREIL INSTALLÉ PAR LE CÔTÉ DU BOÎTIER
7,6 cm min.
(3 po)
Vue de côté
Appareil
Gaine
murale
Cloison de la
gaine murale
Support du filtre
Raccords d'écoulement
de 1,9 cm (3/4 po)
Fixez
la plateforme
au plancher
Plateforme
15
Vue de dessus
Panneau à volets décoratif
29,2 cm
7,6 cm min.
(11 1/2 po)
(3 po)
25,4 cm
(10 po)
Conduit
de 25,4 cm
(10 po)
Avant de 12,7 cm min.
(5 po)
l'appareil
Mur extérieur
35,5 cm (14 po) min. – Dégagement requis seulement si
la trousse de chauffage hydronique facultative (RAVHW1,
RAVHW2, RAVHW3) doit être installée. Il faut prévoir ce
dégagement pour l'installation si cet ensemble doit être
utilisé.
Ouverture pour la gaine
Extérieur
de 81,9 cm H x 50,8 cm L
(32 1/4 po x 20 po)
Dessous du boîtier à environ
5,0 cm (2 po) au-dessus du fond
de la gaine
Dessous du boîtier à environ
5,0 cm (2 po) au-dessus
du fond de la gaine
Mur extérieur
Porte/panneau d'accès
Gaine murale
Solin acheté
localement
