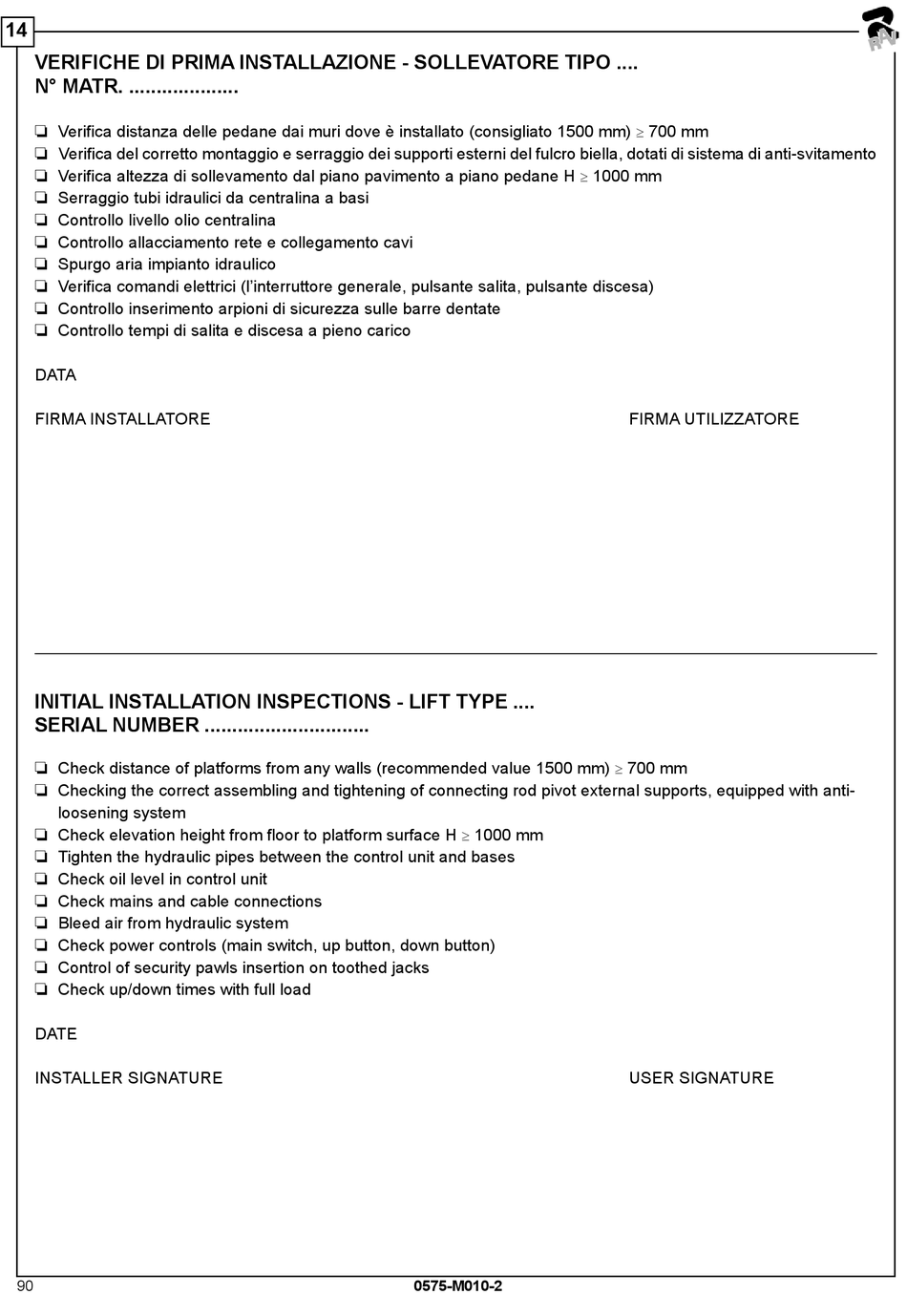

Ravaglioli RAV1450N Manual page 90

14
VERIFICHE DI PRIMA INSTALLAZIONE - SOLLEVATORE TIPO ....
N° MATR. ....................
o Verifica distanza delle pedane dai muri dove è installato (consigliato 1500 mm)
o Verifica del corretto montaggio e serraggio dei supporti esterni del fulcro biella, dotati di sistema di anti-svitamento
o Verifica altezza di sollevamento dal piano pavimento a piano pedane H
o Serraggio tubi idraulici da centralina a basi
o Controllo livello olio centralina
o Controllo allacciamento rete e collegamento cavi
o Spurgo aria impianto idraulico
o Verifica comandi elettrici (l'interruttore generale, pulsante salita, pulsante discesa)
o Controllo inserimento arpioni di sicurezza sulle barre dentate
o Controllo tempi di salita e discesa a pieno carico
DATA
FIRMA INSTALLATORE
INITIAL INSTALLATION INSPECTIONS - LIFT TYPE ....
SERIAL NUMBER ..............................
o Check distance of platforms from any walls (recommended value 1500 mm)
o Checking the correct assembling and tightening of connecting rod pivot external supports, equipped with anti-
loosening system
o Check elevation height from floor to platform surface H
o Tighten the hydraulic pipes between the control unit and bases
o Check oil level in control unit
o Check mains and cable connections
o Bleed air from hydraulic system
o Check power controls (main switch, up button, down button)
o Control of security pawls insertion on toothed jacks
o Check up/down times with full load
DATE
INSTALLER SIGNATURE
90
≥
1000 mm
≥
0575-M010-2
700 mm
≥
1000 mm
FIRMA UTILIZZATORE
700 mm
≥
USER SIGNATURE
