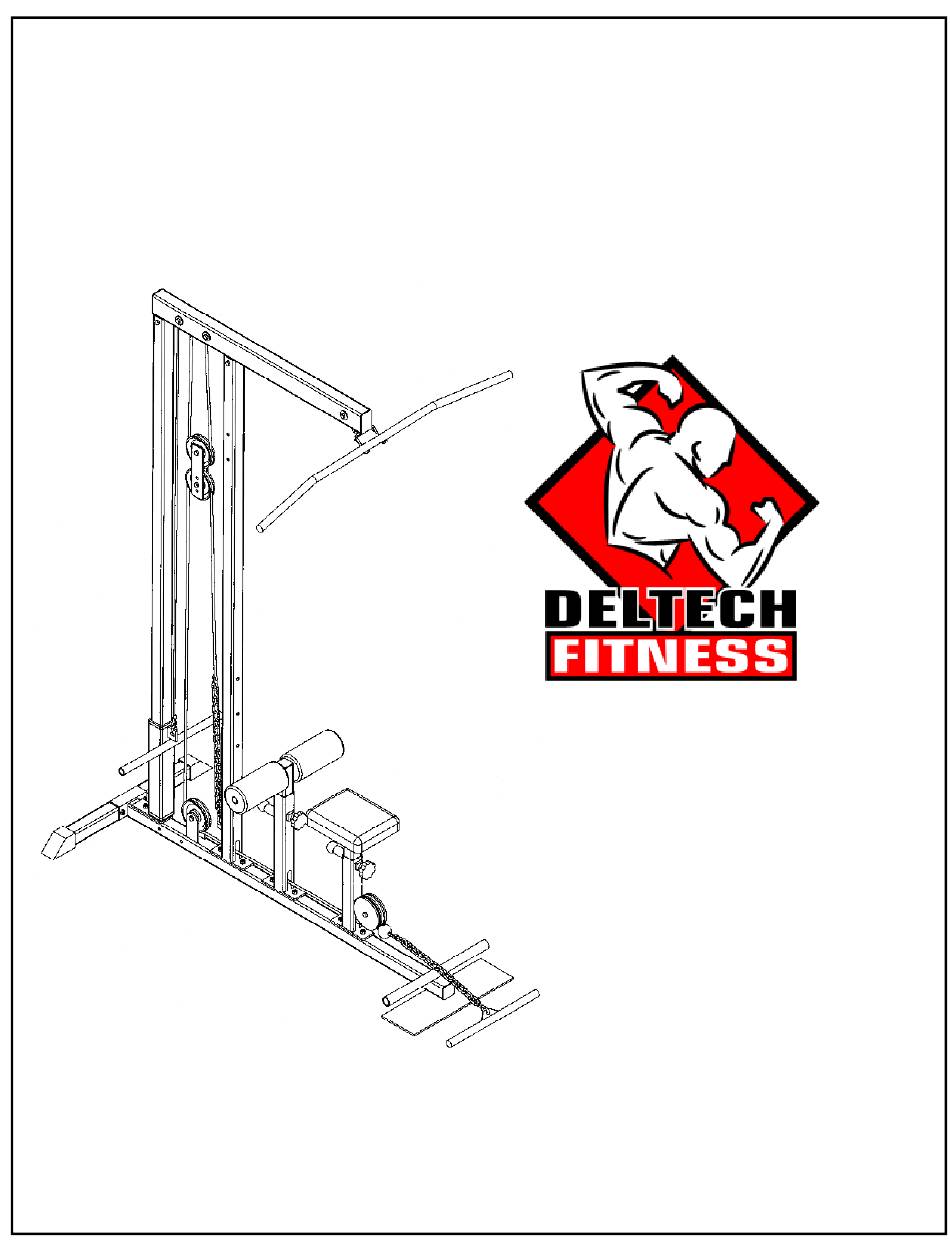

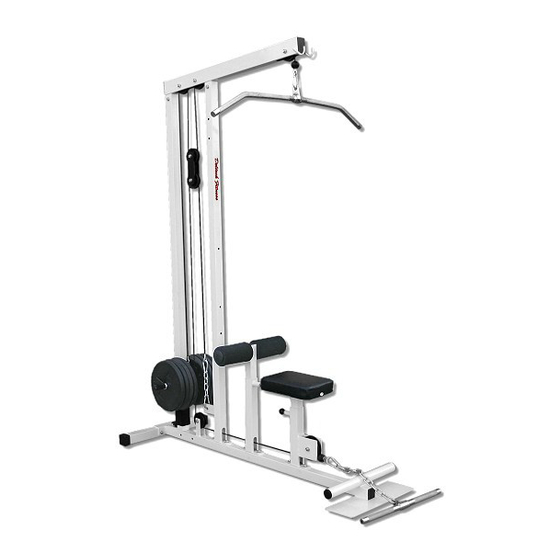

DF906 LAT PULLDOWN MACHINE Assembly Manual (888) 258-0533 FOR YOUR SAFETY READ ALL INSTRUCTIONS CAREFULLY *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
QTY 1 FOOT PLATE QTY 1 LAT CABLE REVOLVING CHROME FOOT REST QTY 2 ROW BAR QTY 1 QTY 1 *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
Page 3
QTY 1 TUBE QTY 1 ROLLER PAD FLANGE BOTTOM PULLEY REAR CROSSMEMBER QTY 2 QTY 2 FRAME QTY 1 QTY 1 *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
Page 4
CARRIAGE BOLT FLAT HEAD BOLT QTY 2 QTY 9 QTY 3 (888) 258-0533 FOR YOUR SAFETY READ ALL INSTRUCTIONS CAREFULLY *NOTE IF YOU ARE MISSING HARDWARE OR HAVE ANY FIT UP PROBLEMS PLEASE CONTACT DELTECH FITNESS TOLL FREE (888) 258-0533...
BOTTOM FRAME ASSEMBLY (NOTE: THE NUTS USED ON THIS BENCH ARE LOCK NUTS, THIS MEANS YOU MUST TIGHTEN THEM DOWN PAST THE PLASTIC INSERT.) TOOLS REQUIRED: METRIC WRENCHES OR SOCKET SET Some components may be pre-installed from the factory (SEE INSET) ASSEMBLE THE 4 ½” PULLEY (U) INTO THE BOTTOM PULLEY FRAME (R) USING THE M10 x 45MM BOLT (DD), M10 WASHERS (II), AND M10 LOCKNUT (KK).
SEAT FRAME ASSEMBLY ATTACH THE SEAT PAD (H) TO THE SEAT BRACKET (I) USING THE M10 x 20MM BOLTS (EE) AND M10 FLAT WASHERS (II). THEN SLIDE THE SEAT BRACKET (I) INTO THE SEAT SUPPORT (J). (WAIT TO COMPLETE THE FOLLOWING STEP UNTIL THE CABLES ARE INSTALLED) INSTALL THE 4 ½”...
Page 8
LEG HOLD DOWN ASSEMBLY SLIDE THE HOLD-DOWN TUBE (L) INTO THE HOLD-DOWN SUPPORT (M) . LOCK INTO PLACE WITH PULL-PIN. SLIDE THE ROLLER PADS (P) OVER THE LEG PAD TUBE AND INSERT THE MUSH- ROOM CAPS (S). TAP INTO PLACE WITH A RUBBER HAMMER.
FLOATING PULLEY ASSEMBLY ASSEMBLE THE FLOATING PULLEY ASSEMBLY BY USING 4-1/2” PULLEYS (U), FLANGES (Q), M10 x 45MM BOLTS (DD), M10 WASHERS (II), AND M10 LOCKNUTS (KK).
Page 10
UPPER PULLEY FRAME ASSEMBLY INSTALL THE FRONT 3-1/2” PULLY (V) USING THE M10 x 70MM BOLT (CC), PULLEY BUSHINGS (W), AND M10 LOCKNUT (KK). REPEAT FOR REAR PULLEYS.
MAIN FRAME ASSEMBLY INSTALL THE WEIGHT SLIDE ASSEMBLY ONTO THE BACK SUPPORT (A) NEXT ASSEMBLE THE UPPER PULLEY FRAME ASSEMBLY ONTO THE FRONT AND BACK SUPPORTS (A,B) USING THE M12 x 65MM BOLTS(BB), M12 WASHERS (HH), AND M12 LOCKNUTS (JJ).
FINAL ASSEMBLY MAIN FRAME ASSY LEG HOLDDOWN ASSY SEAT FRAME ASSY BOTTOM FRAME ASSY LAY THE BOTTOM FRAME ASSEMBLY ON ITS SIDE. ATTACH THE MAIN FRAME ASSEMBLY, THE LEG HOLDDOWN ASSEMBLY, AND THE SEAT FRAME ASSEMBLY USING THE M10 x 65MM CARRIAGE BOLTS (GG), M10 WASHERS (II), AND M10 LOCKNUTS (KK).
CABLE INSTALLATION NOTE: BOTH CABLES ARE THE SAME LENGTH THIS CHAIN ATTACHES BETWEEN THE END OF THE CABLE AND THE MOUNTING FLANGE ON THE FRONT SUPPORT. THE CHAIN ALLOWS FOR CABLE LENGTH ADJUSTMENT THIS CHAIN ATTACHES BETWEEN THE OTHER END OF THE CABLE AND THE LOW ROW BAR. STARTING WITH THE CABLE END WITHOUT THE BALL, INSTALL UPPER CABLE OVER FRONT PULLEY, BACK TO MIDDLE PULLEY, DOWN TO TOP PULLEY OF FLOATING PULLEY ASSEMBLY, UP TO REAR PULLEY AND DOWN TO WEIGHT CARRIAGE.
SAFETY NOTICE WARNING: THE USER OF THIS WEIGHT EQUIPMENT ASSUMES THE POSSIBILITY OF INJURY BY EXERCISING ON THIS EQUIPMENT. THE POSSIBILITY OF RISK CAN BE REDUCED BY ALWAYS FOLLOWING THESE SIMPLE RULES: 1) BEFORE BEGINNING ANY EXERCISE PROGRAM, CONSULT YOUR DOCTOR FOR A COMPLETE PHYSICAL EXAMINATION AND SUGGESTED EXERCISE PROGRAM SPECIFIC FOR YOU.
