Summary of Contents for Ltech LT-924

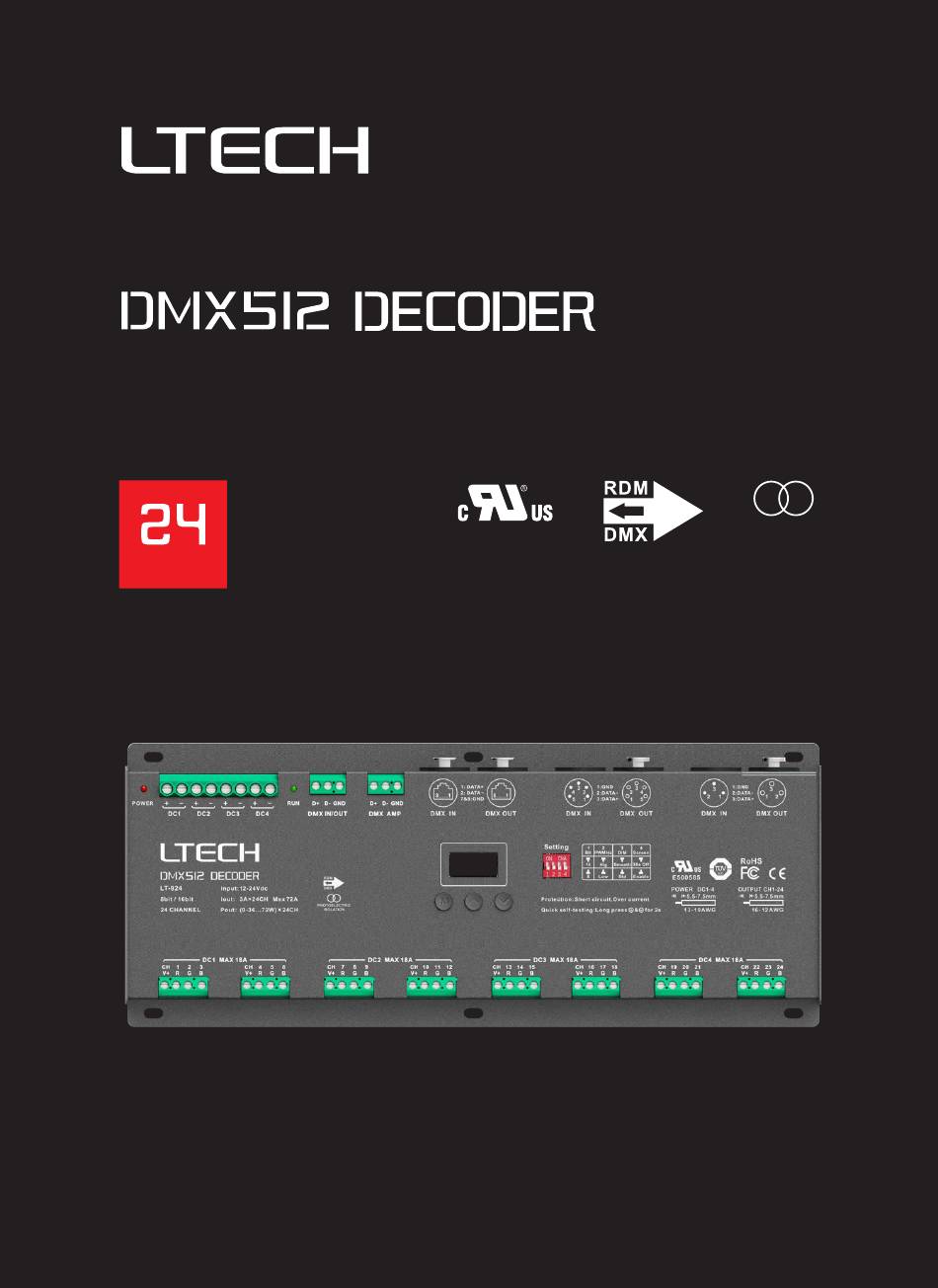

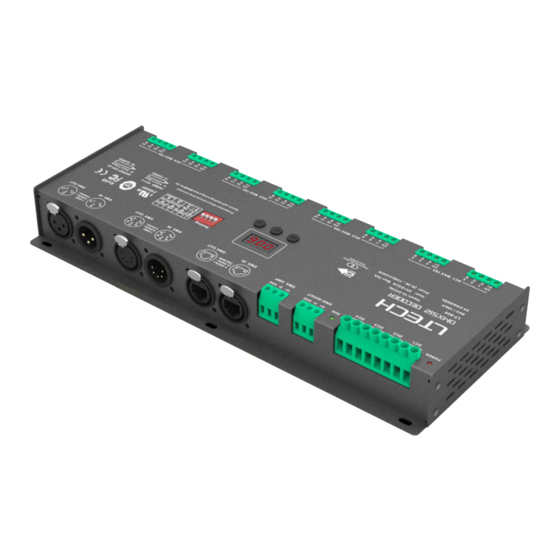

- Page 1 LT-924 8 bit / 16 bit 4 kinds of DMX interfaces Photoelectric E500585 isolation Short circuit/ Over current/ Overheat protection CHANNELS www.ltech-led.com...
-
Page 2: Product Introduction
Product introduction 1. Designed for Hi-power multiple channels application, 24 channels output, and up to 1728W output power. 2. Easy operation with digital display and the touch buttons. 3. 3-pin XLR, 5-pin XLR, RJ45 and green terminal DMX interface with photoelectric isolation, improve signal transmission efficiency and anti-interference ability, the green terminal also has signal amplifier function. -
Page 3: Technical Specs
Technical specs LT-924 Model : DMX512/RDM Input signal : 12~24Vdc Input voltage : Current load : 3A × 24CH Max Output power : (0~36W...72W) × 24CH Max. 1728W 3-pin XLR, 5-pin XLR, RJ45, Green terminal DMX interfaces : 8bit (256 levels) / 16bit (65536 levels) - Page 4 Main component description Power Signal Digital indicator indicator display switch DC3 DC4 Powered Powered Powered Powered Max. 18A Max. 18A Max. 18A Max. 18A Digital display Dip switch Digital display will enter the locked mode without operating after 15s.
-
Page 5: Wiring Diagram
Wiring diagram 1. DMX console onnection LT-924 is equipped with 4 kinds of DMX terminals for users’ selection. The following diagram takes 3-pin XLR as an example, same connecting method for the rest three: RJ45 & 5-pin XLR & green terminal (with amplifier function). - Page 6 DMX/RDM signal LED driver 12-24Vdc Power to 1, 2 LEDs Power to 3, 4 LEDs Power to 5, 6 LEDs LT-924 Power to 7, 8 LEDs RGB LEDs DMX/RDM signal DMX/RDM signal driver driver driver driver Power to 1, 2...
- Page 7 3. The connection diagram of 4 kinds of DMX/RDM terminals: Resistor terminal LT-924 LT-924 LT-924 5-pin XLR connected in parallel Resistor terminal LT-924 LT-924 LT-924 3-pin XLR connected in parallel Resistor terminal LT-924 LT-924 LT-924 Green terminal connected in parallel...
- Page 8 Connecting with green terminal or an extra amplifier will be needed when more than 32 decoders are connected or use overlong signal line (as shown below). Signal amplifier should not be more than 5 times continuously. Resistor terminal LT-924 LT-924 LT-924 Resistor terminal...
- Page 9 Work with RDM editor LT-924 can work with LTECH RDM editor (Model: WiFi-RDM01) to realize changing the parameters and firmware upgrade by long-range setting, wiring diagram as below: 5-24Vdc power input WIFI-RDM01 Support portable power supplies … LED driver...
- Page 10 RDM editor App interface instructions Download the App, setting LT-924 parameters (dimming range, brightness, boot fade time etc.) after well connecting the RDM editor, more details, please check the manual of WiFi-RDM01. Well installation of products first, then working with WiFi -RDM01 to realize setting parameters and firmware upgrade by App.
-
Page 11: Warranty Agreement
1. Repair or replacement provided is the only remedy for customers. LTECH is not liable for any incidental or consequential damage unless it is within the law. 2. LTECH has the right to amend or adjust the terms of this warranty, and release in written form shall prevail. - Page 12 LT-924 8 bit / 16 bit 4种DMX接口 E500585 光电隔离 短路、过流、过温保护 CHANNELS www.ltech.cn...
- Page 13 产品介绍 1、本产品为大功率多通道应用而设计，共有24个通道输出，总功率可高达 1728W。 2、使用数码管和轻触按键设置地址，操作简单快捷。 3、提供3针XLR、5针XLR、绿色端子、RJ45四种具有光电信号隔离功能的DMX接口， 提高信号传输效率和抗干扰能力，其中绿色端子还有信号放大功能。 4、 具有RDM远程管理协议，通过RDM主控可对其进行参数浏览与设置、DMX地址修 改、设备识别等操作。 5、具有固件升级功能。 6、具有短路、过温、过流自动保护与恢复功能, 并有故障警示提示功能。 7、快速自测功能。 8、PWM频率可选高频/低频。 级)/8bit( 级)灰度级可选。 9、 16bit( 65536 RJ45 3针XLR 5针 XLR 光电隔离 短路保护 过流保护 过温保护...
- Page 14 性能参数 产品型号 : LT-924 输入信号 : DMX512/RDM 输入电压 : 12- 24Vdc 负载电流 : 3A×24路 Max. 72A 输出功率 : (0~36W...72W)×24路 Max. 1728W DMX接口 : 3针XLR, 5针XLR, RJ45, 绿色端子 灰度等级 : 8bit(256级)/16bit(65536级)可选 光电隔离： 有 保护： 短路、过温、过流保护，可自动恢复 工作温度 : -30°C~65°C 产品尺寸 : L300×W122×H39mm...
- Page 15 部件图 通信 地址 拨码 电源 数码管 开关 指示灯 指示灯 DC3 DC4 使用 供电 使用 供电 使用 供电 使用 供电 Max. 18A Max. 18A Max. 18A Max. 18A 拨码开关 地址数码管 灰度级 调光 显示 PWM Hz 数码管不使用15秒将进入锁定状态 长按"M"键解锁 高 平滑 30秒后关...
- Page 16 连接示意图 1. DMX系统连接 本DMX解 码 器 提 供 四 种 DMX端 子 供 用 户 选 择 , 本连接图以连接3针XLR端子为例, 也可根据实际 情况选择5针XLR、RJ45或绿色端子(具有信号放 大功能)。 DMX主控 DMX信号 DMX信号 终端电阻 LT-924 LT-924 LT-924 当信号线较长或者线材质量等原因造成信号反冲效应影响使用, 可以尝试在每路信号线末 端连接0.25W 90-120Ω终端电阻解决。...
- Page 17 2. 连接LED灯 DMX/RDM信号 DMX/RDM信号 LED电源 12-24Vdc 给 组灯具 供电 给 灯具 供电 3,4组 给 灯具 供电 5,6组 LT-924 给 灯具 供电 7,8组 RGB LED 灯 电源 电源 电源 电源 DMX/RDM信号 DMX/RDM信号 12-24Vdc 给 灯具 供电 1,2组 给 3,4组 灯具...
- Page 18 3 四种DMX端口的连接示意图 终端电阻 LT-924 LT-924 LT-924 5针XLR并联连接 终端电阻 LT-924 LT-924 LT-924 3针XLR并联连接 终端电阻 LT-924 LT-924 LT-924 绿色端子并联连接 通风孔 终端电阻 LT-924 LT-924 LT-924 RJ45并联连接 安装距离不少于20mm 以上四种方式可以任意混合连接 安装注意事项： 请在解码器与解码器之间预留通风距离 (最少20mm ，切勿堵塞通风孔， 否则会因设备散热不畅影响使用寿命。...
- Page 19 4 AMP信号放大端子连接图 当 DMX解码器过多(超过32台）,或信号线过长, 需加信号放大器或使用绿色端子接口进行 信号放大(见下图)，信号放大不能连续超过5次 。 终端 电阻 LT-924 LT-924 LT-924 终端 电阻 LT-924 LT-924 LT-924 终端 电阻 LT-924 LT-924 LT-924...
- Page 20 与RDM编辑器配合使用: LT-924可以与我司RDM编辑器（型号WiFi-RDM01）配合使用，以实现手机远程浏览与 设置参数、固件升级等，连接图如下： 5-24Vdc电源输入 WIFI-RDM01 可用移动电源供电 … LED电源 LED电源 LED电源 … LT-924 LT-924 LT-924 LEDs LEDs LEDs...
- Page 21 RDM编程器APP界面介绍 手机下载APP，与RDM编辑器连接成功后，即可通过APP设置LT-924的调光范围、开机 亮度、开机渐变时间等参数，具体请参看WiFi-RDM01的使用说明书。 配套使用WiFi-RDM01后，即可实现先安装再用APP设置参数及进行固件升级，随心更改， 免高空作业。 WiFi RDM01 升级 DMX驱动 升级 a : 点击”地址“对应方框可编辑地址； 在APP进行固件升级 b : 点击“标识符”出现产品详细信息 ; c : 点击编程按钮 “ “则进入编辑界面 ; d : 点击序号发出识别命令。...
- Page 22 注意事项 1、请由具有专业资格的人员进行调试安装。 2、雷特产品（专有型号除外）不能防水，需避免日晒雨淋，如安装在户外，请用防水箱。 3、良好的散热条件会延长产品的使用寿命，请把产品安装在通风良好的环境。 4、请检查使用的工作电压是否符合产品的参数要求。 5、使用的电线直径大小必须能足够负载连接的LED灯具，并确保接线牢固。 6、通电调试前，应确保所有接线正确，以避免因接线错误而导致灯具损坏。 7、如果发生故障，请勿私自维修；如果有疑问，请联系供应商。 本说明书的内容如有变更, 恕不另行通知。若内容与您使用的功能有所不同, 则以实物为准。 如有疑问, 欢迎向我司授权的经销商咨询。 保修条例 自出厂之日起保修服务期为5年。 在保修服务期内出现产品质量问题雷特将给予免费修理或更换服务。 非保修条例: 属下列情况不在免费保修或更换服务范围之内: 已经超出保修服务期; 过高电压、超负载、操作不当等人为造成的损坏; 产品外形严重损坏或变形; 自然灾害以及人力不可抗拒原因造成的损坏; 产品保修标签和产品唯一条形码损坏; 无雷特签订的合同或发票凭证。 1. 修理或更换是雷特对客户的唯一补救措施。雷特不承担任何附带引起的损害赔偿责任, 除非 在适用法律范围之内。 2. 雷特享有修正或调整本保修条款的权利, 并以书面形式发布为准。 更新日期: 2021.01.05_A2...
