- Page 1 LT-904-DIP 2 kinds of DMX interfaces Photoelectric Short circuit / Over current / isolation Overheat protection CHANNELS www.ltech-led.com...
-
Page 2: Product Introduction

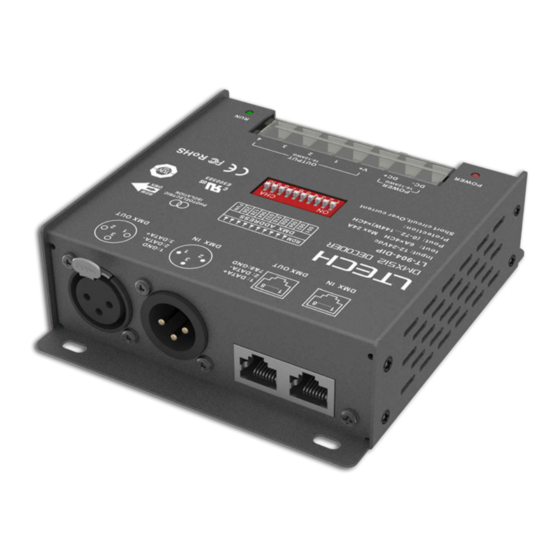

Product introduction 1. Designed with 4 channels output, and Max. 6A current per channel, up to 576W output power. 2. 3-pin XLR, RJ45 DMX interface with photoelectric isolation, improve signal transmission efficiency and anti-interference ability. 3. With RDM remote management protocol, the operations can be completed via the RDM master console, such as parameters browsing &... -
Page 3: Technical Specs
Technical specs LT-904-DIP Model Input signal DMX512/RDM DMX interfaces: 3-pin XLR, RJ45 12 24Vdc Input voltage × 4CH Max. 24A Current load (0~72W...144W) × 4CH Max. 576W Output power: Photoelectric isolation: Yes Protection: Short circuit / Overheat / Over current protection, recover automatically. - Page 4 Main component description Dip switch Power Signal indicator indicator 12-24Vdc LED lamp input voltage connection 3-pin XLR RJ45 DMX/RDM DMX/RDM input & output input & output...
-
Page 5: Dip Switch
DIP switch The DIP switch 1-10 are OFF. RDM mode: DMX mode: FUN=OFF (the 10th DIP switch = OFF) Setting DMX addresses with DIP switch 1-9 Self-testing mode: FUN=ON (the 10th DIP switch=ON) How to set DMX address via DIP switch:... - Page 6 Self-testing mode FUN=ON (the 10th dip switch=ON) Self-testing Mode 1-9=off 1=on 2=on 3=on 4=on 5=on 6=on 7=on 8=on 9=on Dip Switch Self-test Static Static Static Static Static Static Static Static 7 Color 7 Color Black Green Blue Yellow Purple...
-
Page 7: Wiring Diagram
Wiring diagram 1 Connecting LED lights: signal signal LT-904-DIP 12-24Vdc driver RGBW LED RGBW LED... - Page 8 2. DMX console onnection LT-904-DIP is equipped with 2 kinds of DMX terminals for users’ selection. The following diagram takes 3-pin XLR as an example, same connecting method for RJ45. console Resistor terminal DMX signal DMX signal DATA+ DATA-...
- Page 9 3. The connection diagram of 2 kinds of DMX/RDM terminals: Resistor terminal LT-904-DIP LT-904-DIP LT-904-DIP 3-pin XLR connected in parallel Resistor terminal Vent LT-904-DIP LT-904-DIP LT-904-DIP Installation distance > 20mm Rj45 connected in parallel These 2 terminals can be connected in a mixed way.
-
Page 10: Warranty Agreement
1. Repair or replacement provided is the only remedy for customers. LTECH is not liable for any incidental or consequential damage unless it is within the law. 2. LTECH has the right to amend or adjust the terms of this warranty, and release in written form shall prevail. - Page 11 LT-904-DIP 2种DMX接口 短路、过温、过流保护 光电隔离 CHANNELS www.ltech.cn...
- Page 12 产品介绍 1、本产品共有4个通道输出，每通道最大6A电流，总功率可高达 576W。 2、提供3针XLR、RJ45两种具有光电信号隔离功能的DMX接口，提高信号传输效率和 抗干扰能力。 、 具有RDM远程管理协议，通过RDM主控可对其进行参数浏览与设置、DMX地址修 改、设备识别等操作。 、具有短路、过温、过流自动保护与恢复功能, 并有故障警示提示功能。 光电隔离 短路保护 过温保护 过流保护 3针XLR RJ45 质保5年 E500585...
- Page 13 性能参数 产品型号 : LT-904-DIP 输入信号 : DMX512/RDM 3针XLR, RJ45 DMX接口 : 输入电压 : 12- 24Vdc 负载电流 : 6A×4路 Max. 24A 输出功率 : (0~72W...144W)×4路 Max. 576W 光电隔离： 有 保护： 短路、过温、过流保护，可自动恢复 工作温度 : -30°C ~65°C 产品尺寸 : L122×W110×H37mm 包装尺寸 : L127×W123×H41mm 重量...
- Page 14 部件图 拨码开关 电源 12-24V 通信 LED灯 电源输入 指示灯 连接端子 指示灯 3针XLR RJ45 DMX/RDM DMX/RDM 输入及输出 输入及输出...
- Page 15 拔码开关 模式 拔码开关1-10全部拨向下时 ： OFF （第10位拔码开关拨向下时） DMX模式： 此时可通过1-9拨码开关设置DMX地址 自测模式: ON （第10位拔码开关拨向上时） 用拔码开关设置首地址: FUN=OFF (第10位拔码开关=OFF) DMX模式 DMX512起始地址码=编码开关1-9位的位值总和, 将编码开关拨向下（ON置“1”), 可获 得该位的位值; 编码开关拨向上（置“0”)， 则该位的位值为0。 例1: 设置首地址为32。 例2: 设置首地址为37。 例3: 设置首地址为178。 7 8 9 10 8 9 10 1 2 3 4 5 6 7 8 9 10...
- Page 16 红色 蓝色 紫色 白色 渐变 [注] 当多位拔码开关为on时, 以高位为准（如上图所示，表现为7级速度的7彩渐变）。 DMX 调光示意 DMX解码器输出通道 DMX控台连接DMX解码器调光, 每台 DMX控台通道 CH1 0-255 LT-904-DIP解码器占用4个DMX地址。 PWM 0-100% (LED R) CH2 0-255 0-100% ( LED G) 例如: DMX解码器默认首地址为1, 控台 0-100% ( LED B) CH3 0-255 与解码器调光对应关系如表格。 CH4 0-255 0-100% (...
- Page 17 连接示意图 1 连接LED灯 信号 信号 LT-904-DIP 12-24Vdc LED电源 灯 RGBW LED RGBW LED灯...
- Page 18 2. DMX系统连接 本DMX解 码 器 提 供 两 种 DMX端 子 供 用 户 选 择 , 本连接图以连接3针XLR端子为例, 也可根据实际 情况选择RJ45。 DMX主控 终端电阻 DATA+ DMX信号 DMX信号 DATA- LT-904-DIP LT-904-DIP LT-904-DIP 当DMX解码器过多(超过32台)或信号线过长，需加信号放大器，信号放大不能连续超过5次。 当信号线较长或者线材质量等原因造成信号反冲效应影响使用, 可以尝试在每路信号线末端 连接0.25W 90-120Ω终端电阻解决。...
- Page 19 3. 两种DMX端口的连接示意图 终端电阻 LT-904-DIP LT-904-DIP LT-904-DIP 3针XLR并联连接 终端电阻 通风孔 LT-904-DIP LT-904-DIP LT-904-DIP 安装距离不少于20mm RJ45并联连接 以上两种方式可以任意混合连接 安装注意事项： 请在解码器与解码器之间预留通风距离（最少20mm)，切勿堵塞通风孔， 否则会因设备散热不畅影响使用寿命。...
- Page 20 注意事项 1、请由具有专业资格的人员进行调试安装。 2、雷特产品（专有型号除外）不能防水，需避免日晒雨淋，如安装在户外，请用防水箱。 3、良好的散热条件会延长产品的使用寿命，请把产品安装在通风良好的环境。 4、请检查使用的工作电压是否符合产品的参数要求。 5、使用的电线直径大小必须能足够负载连接的LED灯具，并确保接线牢固。 6、通电调试前，应确保所有接线正确，以避免因接线错误而导致灯具损坏。 7、如果发生故障，请勿私自维修；如果有疑问，请联系供应商。 本说明书的内容如有变更, 恕不另行通知。若内容与您使用的功能有所不同, 则以实物为准。 如有疑问, 欢迎向我司授权的经销商咨询。 保修条例 自出厂之日起保修服务期为5年。 在保修服务期内出现产品质量问题雷特将给予免费修理或更换服务。 非保修条例: 属下列情况不在免费保修或更换服务范围之内: 已经超出保修服务期; 过高电压、超负载、操作不当等人为造成的损坏; 产品外形严重损坏或变形; 自然灾害以及人力不可抗拒原因造成的损坏; 产品保修标签和产品唯一条形码损坏; 无雷特签订的合同或发票凭证。 1. 修理或更换是雷特对客户的唯一补救措施。雷特不承担任何附带引起的损害赔偿责任, 除非 在适用法律范围之内。 2. 雷特享有修正或调整本保修条款的权利, 并以书面形式发布为准。 更新日期: 2021.01.11_A2...
