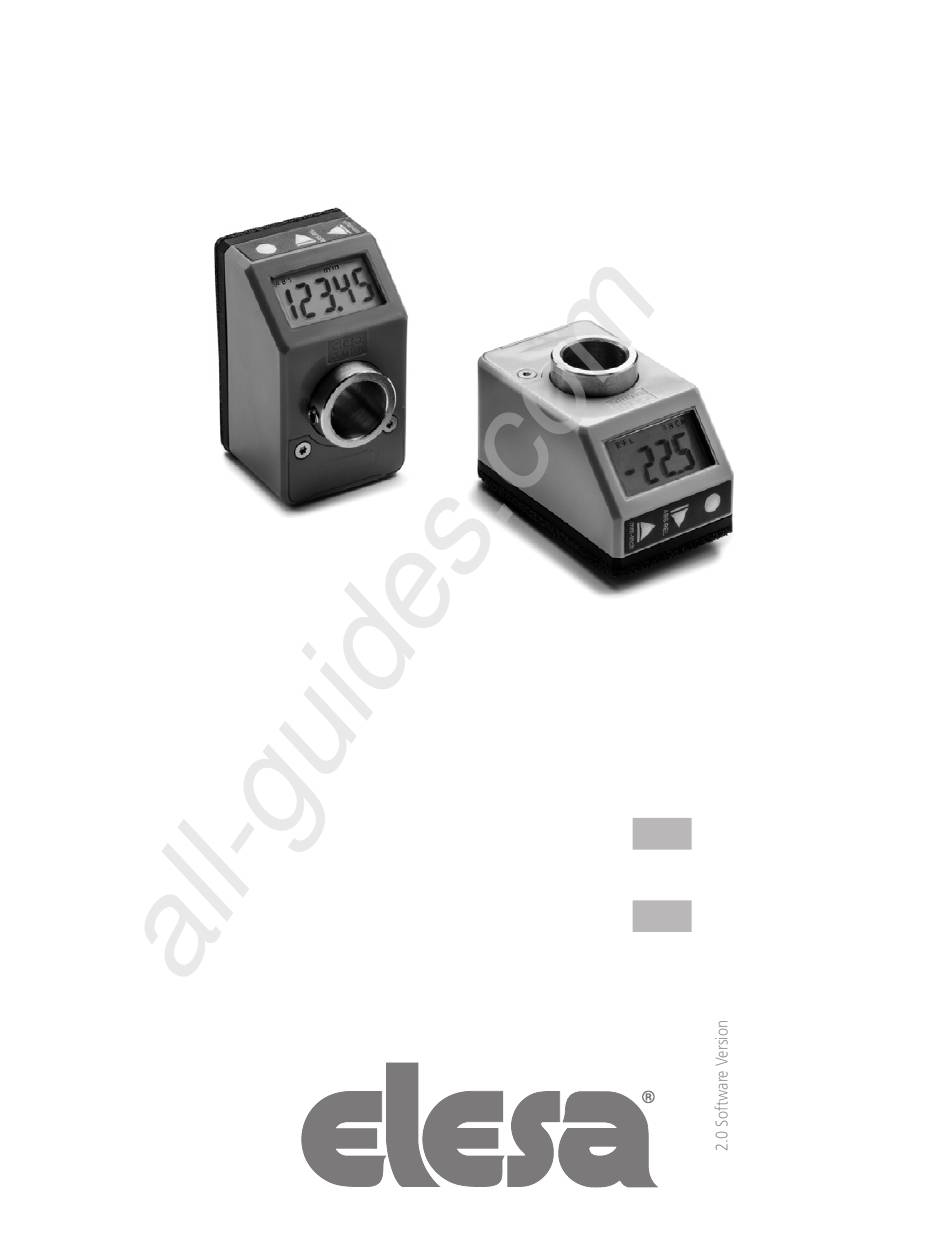

DD51-E
Direct drive electronic
position indicators
Instruction for use
Instrukcja obsługi
EN
pag. 2
PL
str. 16

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DD51-E and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Elesa DD51-E

Summary of Contents for Elesa DD51-E

  • Page 1 All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators Instruction for use pag. 2 Instrukcja obsługi str. 16...

  • Page 2: Safety Instructions

    Tampering with this product may endanger the correctness and accuracy of its operation. In case of malfunction, do not attempt any repairs to the units and contact Elesa sales office. Models all rights reserved in accordance with the law. Always mention the source...

  • Page 3: System Description

    DD51-E Direct drive electronic position indicators 2. System description DD51-E position indicators, with battery power supply, can be used on passing through shafts in any position to provide the reading of the absolute or incremental positioning of a machine component.

  • Page 4: Turning On The System

    All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators 3. Assembly 1. Drill a Ø 6x10 mm hole in the body of the machine with a 22 mm centre distance from the shaft to fit the rear referring pin.

  • Page 5: Symbols On The Display

    All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators 5. Symbols on the display 1. Absolute / incremental mode 2. Battery 3. Unit of measure (mm/inch/degrees) 6. Key function FUNCTION Operating Programming mode mode Parameter selection /...

  • Page 6: Operating Mode

    All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators 7. Operating mode 7.1 Absolute / incremental measuring mode selection Press the key to select the absolute or incremental measuring mode. The measuring mode selected is shown on the display by...
  • Page 7 All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators _ _ _ _ 0 It is possible to change the key function by setting the parameter _ _ _ _ 0 The available options are: ALL (default): units of measure that can be selected: mm,...
  • Page 8 All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators by setting the parameter 0 _ 0 _ _ 0 _ 0 _ _ The available options are: L_OrG : the reference value and the compensation value are set as shown above. Choose the desired offset among the 10 available values, then press the key to confirm;...

  • Page 9: Programming Mode

    All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators years battery life. The symbol is shown on the display when the battery replacement is required. The replacement is made by simply removing the front cover without disassembly of the indicator from the control shaft and keeping unchanged all the configuration parameters.
  • Page 10 All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators 8.1 Programming parameters with numeric values Press the key to increase the flashing digit. Press the key to select the next digit. Press the key to confirm the value and go back to the list of parameters.
  • Page 11 All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators 8.2 Programming parameters Press the key for 3 seconds Enter the password 22011 (only if PASS = On ) Press the key to scroll through the list of parameters...
  • Page 12 All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators The available parameters and their descriptions are listed in the following table. Standard Parameter Description Available options value Rotation --o clockwise direction o-- counterclockwise Absolute -9999 ; 9999...
  • Page 13 All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators Standard Parameter Description Available options value _ _ 0 _ _ Key function ArCLr : switching ArCLr from ABS to REL the counter is set to zero.
  • Page 14 All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators Standard Parameter Description Available options value 0 _ _ _ 0 Key The key combination P_OrG Combination activates the direct function programming of the following parameters: P_OrG : parameter...

  • Page 15: Problem Solving

    All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators 9. Problem solving Message on the Description Action display The system Exceeding the continues to reading scale measure (-19999;99999) displacements; ----- The value cannot the value will be...

  • Page 16: Instrukcja Bezpieczeństwa

    Manipulowanie przy wskaźniku może mieć wpływ na jego dokładność i prawidłowość działania. W przypadku niewłaściwego działania nie należy dokonywać samodzielnych napraw, lecz skontaktować się z biurem sprzedaży Elesa. Wzory Elesa, wszelkie prawa zastrzeżone. Models all rights reserved in accordance with the law. Always mention the source...
  • Page 17 All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators bezpośrednim 2. Opis systemu Elektroniczne wskaźniki położenia DD51-E zasilane baterią mogą być montowane na wałkach sterowniczych w dowolnej orientacji, pozwalając na odczyt bezwzględnej i przyrostowej pozycji części urządzenia. Właściwości mechaniczne i elektryczne...

  • Page 18: Instrukcja Montażu

    Następnie przez 5 sekund przytrzymać przycisk Wyświetlacz wyłączy się, a wskaźnik przejdzie w tryb oszczędzania baterii. Wzory Elesa, wszelkie prawa zastrzeżone. Models all rights reserved in accordance with the law. Always mention the source...

  • Page 19: Symbole Na Wyświetlaczu

    Elektroniczne wskaźniki położenia z napędem All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators bezpośrednim 5. Symbole na wyświetlaczu 1. Tryb bezwględny/przyrostowy 2. Bateria 3. Jednostka miary (mm/cale/stopnie) 6. Funkcje przycisków FUNKCJE Tryb PRZYCISK Tryb pracy programowania Wybór parametrów/...
  • Page 20 Dostępne jednostki to milimetry, cale i stopnie. Wybrana jednostka miary pojawia się na wyświetlaczu jako: - mm : milimetry - INCH : cale - D : stopnie Wzory Elesa, wszelkie prawa zastrzeżone. Models all rights reserved in accordance with the law. Always mention the source...
  • Page 21 Elektroniczne wskaźniki położenia z napędem All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators bezpośrednim _ _ _ _ 0 Możliwa jest zmiana funkcji przycisku w ustawieniach parametru _ _ _ _ 0 w trybie programowania Opcje dostępne w trybie programowania:...
  • Page 22 żadnego wpływu na tryb pracy. Aby zaprogramować powyższe parametry, patrz parametr 0 _ _ _ 0 w punkcie 8.2. Wzory Elesa, wszelkie prawa zastrzeżone. Models all rights reserved in accordance with the law. Always mention the source...
  • Page 23 Elektroniczne wskaźniki położenia z napędem All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators bezpośrednim 7.5 Wymiana baterii Wewnętrzna bateria litowa CR2450 3.0 V ma pięcioletnią żywotność. Kiedy konieczna jest wymiana baterii, na wyświetlaczu urządzenia pojawia się symbol Wymiany baterii dokonuje się...
  • Page 24 Naciśnij aby zatwierdzić wartość i wrócić do listy parametrów. Numeryczne wartości parametrów powinny być wprowadzane przy wzięciu pod uwagę wybranej jednostki miary. Wzory Elesa, wszelkie prawa zastrzeżone. Models all rights reserved in accordance with the law. Always mention the source...
  • Page 25 Elektroniczne wskaźniki położenia z napędem All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators bezpośrednim 8.2 Programowanie parametrów Przyciśnij przez trzy sekundy Wprowadź hasło 22011(tylko jeśli PASS = On ) Wciśnij aby przewinąć listę parametrów. -9999 / 9999...
  • Page 26 0.1 ; 1 Orientacja 0° : Pozioma diSP 0° wyświetlacza 180° : Odwrócona Maksymalna 300 ; 600 ; 1000 SPEEd prędkość odczytu [obr/min] Wzory Elesa, wszelkie prawa zastrzeżone. Models all rights reserved in accordance with the law. Always mention the source...
  • Page 27 Elektroniczne wskaźniki położenia z napędem All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators bezpośrednim Wartość Parametr Opis Dostępne opcje domyślna _ _ 0 _ _ Funkcja ArCLr : przy przejściu z ArCLr przycisku ABS do REL licznik jest zerowany.
  • Page 28 NO : parametry utrzymują parametrów wartości ustawione przez użytkownika Wersja opro- Na wyświetlaczu gramowania wyświetlana jest wersja oprogramowania. Wzory Elesa, wszelkie prawa zastrzeżone. Models all rights reserved in accordance with the law. Always mention the source...

  • Page 29: Rozwiązywanie Problemów

    Elektroniczne wskaźniki położenia z napędem All manuals and user guides at all-guides.com DD51-E Direct drive electronic position indicators bezpośrednim 9. Rozwiązywanie problemów Komunikat na Opis Działanie wyświetlaczu System kontynuuje pomiar Przekroczenie skali przemieszczeń. odczytu ( -19999; Wartość zostanie 99999). Wartość...
  • Page 30 All manuals and user guides at all-guides.com ELESA+GANTER Polska Sp. z o.o. Ul. Nowa 23, Stara Iwiczna 05-500 Piaseczno Tel: (+48) 22 737-70-47 Fax: (+48) 22 737-70-48 egp@elesa-ganter.com.pl www.elesa-ganter.pl...
