Summary of Contents for Power Fist 8835548

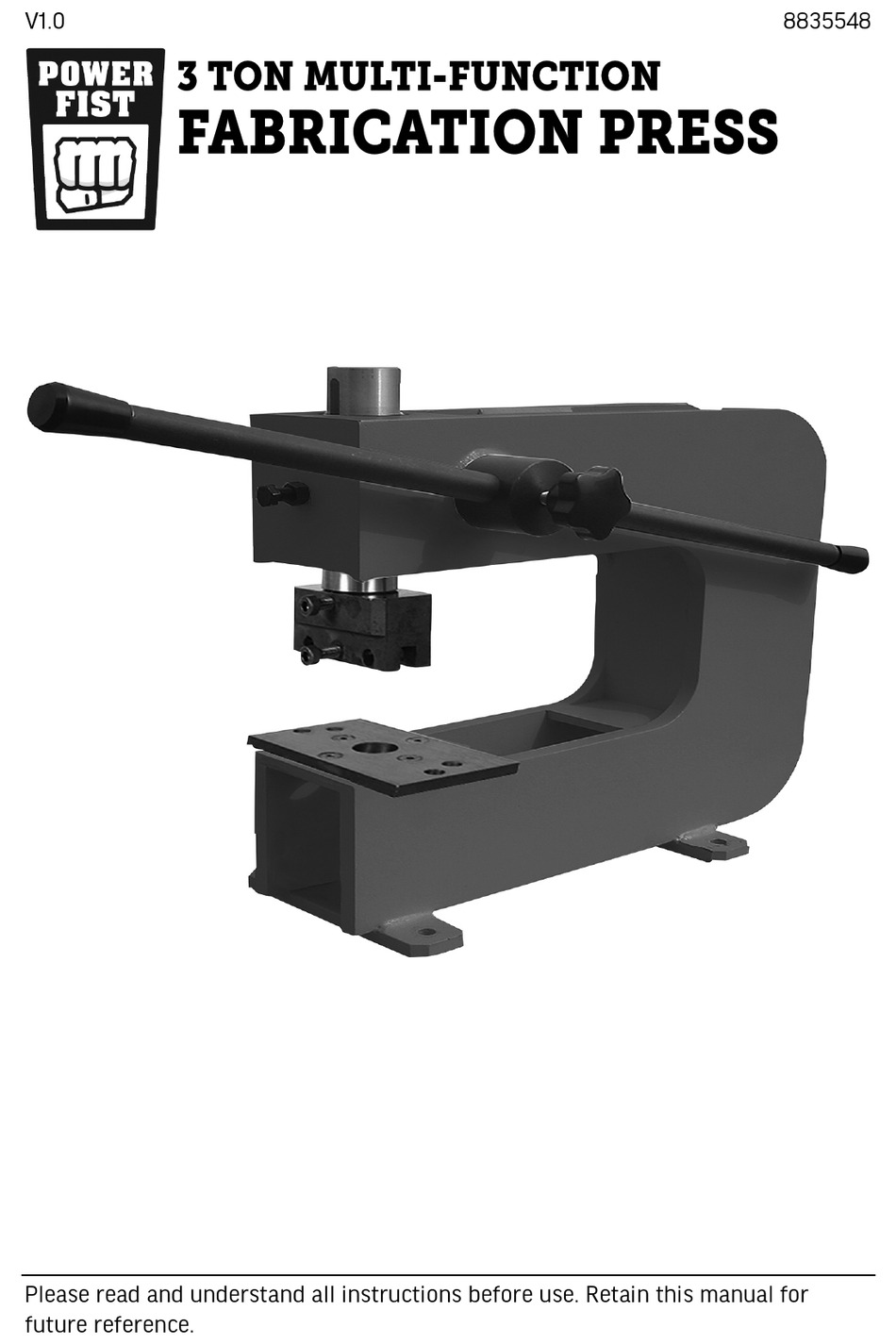

- Page 1 V1.0 8835548 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8835548 3 Ton Multi-Function Fabrication Press V1.0 SPECIFICATIONS Press Capacity 3 Tons Press Type Manual Bed/Base Size 16-7/8 x 6-11/16 in. Working Range 0 to 12 in. Material Rugged welded steel plate construction HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed. -
Page 3: Work Area
V1.0 3 Ton Multi-Function Fabrication Press 8835548 INTRODUCTION The 3 Ton Multi-Function Fabrication Press is ideal for small projects, machining and fabricating applications, including creating round, square and oblong holes. Also can be used as an arbor press. SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. -
Page 4: Personal Precautions
8835548 3 Ton Multi-Function Fabrication Press V1.0 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications. -
Page 5: Assembly And Installation
V1.0 3 Ton Multi-Function Fabrication Press 8835548 UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury. Remove the parts and accessories from the packaging and inspect for damage. -
Page 6: Operation
8835548 3 Ton Multi-Function Fabrication Press V1.0 Repeat with three more screws. Tighten all screws until the gap between the press base and the bench top is 1/8 in. OPERATION Loosen the knob (#2) and adjust the handle’s length (#4) for greater leverage, then tighten the knob (02#) to secure the handle. -
Page 7: Troubleshooting
V1.0 3 Ton Multi-Function Fabrication Press 8835548 DISPOSAL Recycle a tool damaged beyond repair at the appropriate facility. Contact your local municipality for a list of disposal facilities or by-laws for electronic devices, batteries, oil or other toxic liquids. TROUBLESHOOTING Visit a Princess Auto Ltd. -
Page 8: Parts Breakdown
8835548 3 Ton Multi-Function Fabrication Press V1.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION Sleeve Base Upper Holder Knob Working Table Gear Nut M16 Handle Hex Screw M8x20 Handle Sleeve Hex Screw M8x20 Cover Plate Hex Screw M10x50 Screw Washer 8 mm... - Page 9 V1,0 8835548 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 10: Spécifications
8835548 Presse de fabrication multifonction, 3 tonnes V1,0 SPÉCIFICATIONS Capacité de presse 3 tonnes Type de presse Manual Taille de plate-forme/base 16 7/8 à 6 11/16 po Plage de travail 0 à 12 po Matériau Construction en plaques d’acier soudées robustes DÉFINITIONS DE DANGER... -
Page 11: Aire De Travail
V1,0 Presse de fabrication multifonction, 3 tonnes 8835548 INTRODUCTION Cette presse de fabrication multifonction de 3 tonnes est idéale pour les petits projets et les applications d’usinage et de fabrication, y compris la création de trous ronds, carrés et oblongs. Peut également servir de presse à crémaillère. -
Page 12: Précautions Personnelles
8835548 Presse de fabrication multifonction, 3 tonnes V1,0 Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter les blessures aux pieds dues à la chute d'objets. PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil. -
Page 13: Assemblage Et Installation
V1,0 Presse de fabrication multifonction, 3 tonnes 8835548 Ne permettez pas aux personnes non formées d'utiliser la presse. N’exposez pas la presse à la pluie, à la neige ou à toute autre intempérie. 10. La pièce à travailler pourrait être tranchante. Procédez avec précaution après avoir cintré... - Page 14 8835548 Presse de fabrication multifonction, 3 tonnes V1,0 Glissez une rondelle plate de 1/4 po sur l’extrémité du boulon et vissez un écrou hexagonal de 1/4-20 sur l’extrémité du boulon. Serrez les vis jusqu’à ce que le jeu entre la base de l’outil et le socle soit de 1/8 po.
-
Page 15: Soin Et Entretien
V1,0 Presse de fabrication multifonction, 3 tonnes 8835548 SOIN ET ENTRETIEN Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. -
Page 16: Dépannage
8835548 Presse de fabrication multifonction, 3 tonnes V1,0 DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil.
