Power Fist 8336232 User Manual

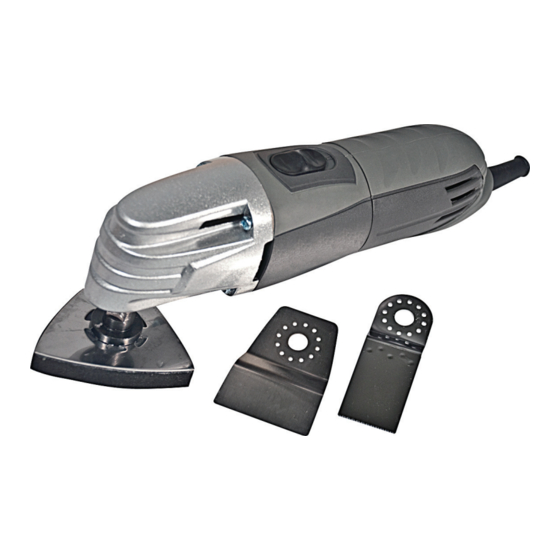

Multi-purpose oscillating tool
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V 1.5
Please read and understand all instructions before use.
Retain this manual for future reference.
Multi-Purpose
Oscillating Tool
User Manual
8336232

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8336232 and is the answer not in the manual?

Questions and answers

Related Manuals for Power Fist 8336232

Summary of Contents for Power Fist 8336232

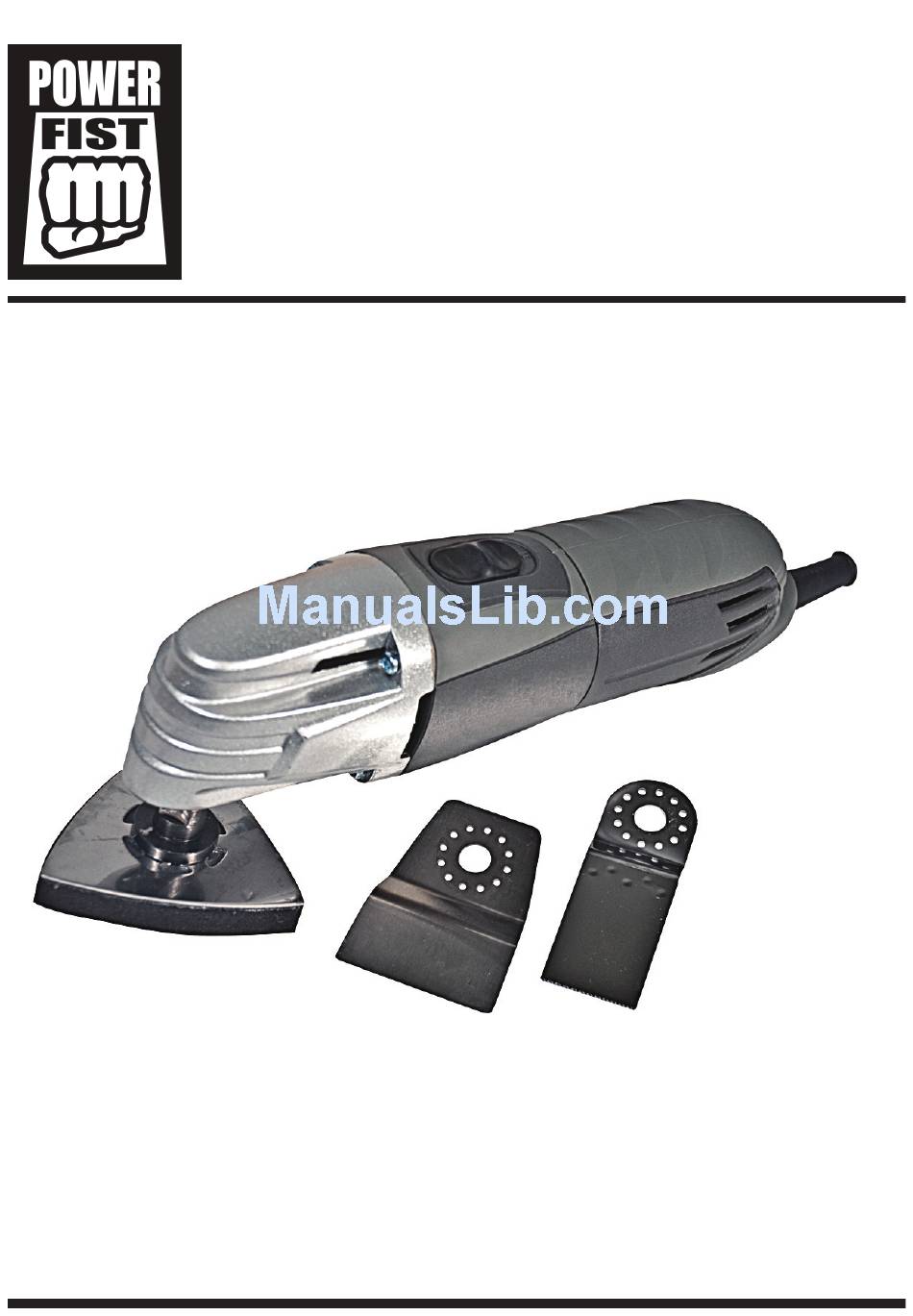

  • Page 1 V 1.5 8336232 Multi-Purpose Oscillating Tool User Manual Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 3: Specifications

    V 1.5 8336232 Multi-Purpose Oscillating Tool SPECIFICATIONS Model 8336232 Rated Input 120V~AC, 60Hz, 1.6A No load speed 21,000 OPM Includes: Oscillating Tool, Hook & Loop Sanding Pad, Assorted Sandpaper, Rigid Scraper Blade, 1-3/16” (30 mm) E-Cut (Flush Cut) Saw Blade, 3” Wood & Drywall Saw Blade, and Wrench...

  • Page 4: Personal Safety

    V 1.5 Multi-Purpose Oscillating Tool 8336232 PERSONAL SAFETY 1. Use eye, face, head, breathing and ear protection. Always wear ANSI approved impact safety goggles, which must provide both frontal and side protection. Protect your hands with suitable gloves. Wear a full face shield if your work creates metal filings or wood chips.

  • Page 5: Electrical Safety

    8336232 Multi-Purpose Oscillating Tool V 1.5 ELECTRICAL SAFETY 1. Disconnect power supply. Disconnect from power supply when not in use, before cleaning, servicing or changing any parts or accessories. 2. Protect yourself against electric shocks when working on electrical equipment. Avoid body contact with grounded surfaces such as pipes, radiators, cooking stoves and refrigerators.

  • Page 6: Vibration Precautions

    V 1.5 Multi-Purpose Oscillating Tool 8336232 GUIDELINES FOR USING EXTENSIONS CORDS • If you are using an extension cord outdoors, be sure it is marked with the suffix “W-A” (“W” in Canada) to indicate that it is acceptable for outdoor use.

  • Page 7: Maintenance

    8336232 Multi-Purpose Oscillating Tool V 1.5 MAINTENANCE 1. The brushes should be checked periodically and worn-out brushes should be replaced. After replacing, inspect whether the new brushes can move freely in the brush holder. Run the motor for 15 minutes without load to shape the brushes, so that they are properly aligned with the commutator.

  • Page 8: Contents In Package

    V 1.5 Multi-Purpose Oscillating Tool 8336232 WARNING! USE OF THIS TOOL CAN GENERATE AND DISBURSE DUST OR OTHER AIRBORNE PARTICLES, INCLUDING WOOD DUST, CRYSTALLINE SILICA DUST AND ASBESTOS. Direct particles away from face and body. Always operate tool in a well-ventillated area and provide for proper dust removal. Use a dust collection system wherever possible.

  • Page 9: Operation

    8336232 Multi-Purpose Oscillating Tool V 1.5 ASSEMBLY AND ADJUSTMENTS WARNING! Always be sure that the tool is switched off and unplugged before adjusting, adding accessories, or checking a function on the tool. TO INSTALL THE SAW BLADE OR SCRAPER BLADE 1.
  • Page 10 V 1.5 Multi-Purpose Oscillating Tool 8336232 APPLICATIONS This multi-purpose oscillating tool is intended for cutting and sanding wood, plastic, plaster and non-ferrous metals. It is especially suitable for cutting in tight spaces and for flush cutting. Following are a few typical uses.
  • Page 11 8336232 Multi-Purpose Oscillating Tool V 1.5 GROUT REMOVAL Use a grout removal blade (not included) to remove damaged or cracked grout, or in order to replace a damaged or broken tile. To remove the grout, use a back and forth motion, making several passes along the grout line.

  • Page 12: Parts List

    V 1.5 Multi-Purpose Oscillating Tool 8336232 PARTS LIST Item Description Item Description Item Description Screw Bearing Switch Outside flange Balance Washer Cord Clip Spindle Armature Screw Rubber Casing Bearing Back Housing Circlip for Shaft Rubber Bushing Screw Spline Spring Guide Wind Circle...
  • Page 13 V 1.5 8336232 Outil oscillant polyvalent Manuel du Propriétaire Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 15: Consignes Importantes De Sécurité

    V 1.5 8336232 Outil oscillant polyvalent SPECIFICATIONS Modèle 8336232 Tension 120 V.c.a., 60 Hz, 1,6 A Vitesse à vide 21 000 OPM Comprend : Outil oscillant, tampon de ponçage velcro, papier abrasif assorti, lame de raclage rigide, lame de scie à...

  • Page 16: Sécurité Personnelle

    V 1.5 Outil oscillant polyvalent 8336232 SÉCURITÉ PERSONNELLE 1. Employez l’équipement de sécurité proposé. Portez toujours des gants résistants et une protection efficace pour la vue approuvée par l’ANSI, une protection pour l’ouïe, des chaussures de sécurité antidérapantes et un casque protecteur. Portez un écran facial si vous êtes en train de créer des limailles de métal ou des copeaux de bois.
  • Page 17 8336232 Outil oscillant polyvalent V 1.5 SÉCURITÉ QUAND À L’ÉLECTRICITÉ (ELECTRICAL SAFETY) 1. Débranchez l’alimentation d’électricité. Débranchez l’outil quand il n’est pas utilisé, avant de le nettoyer ou pour changer un accessoire ou une pièce. 2. Protégez-vous contre les chocs quand vous travaillez avec un appareil électrique. Empêchez votre corps de venir en contact avec des surfaces mises à...
  • Page 18 V 1.5 Outil oscillant polyvalent 8336232 DIRECTIVES D’UTILISATION DES RALLONGES DE CÂBLE • Si vous utilisez une rallonge de câble à l’extérieur, assurez-vous qu’elle porte le suffixe « W-A » (« W » au Canada) pour indiquer qu’elle peut être utilisée à l’extérieur.

  • Page 19: Entretien

    8336232 Outil oscillant polyvalent V 1.5 MISE AU REBUT DE L'OUTIL 1. Si votre outil est endommagé au delà de la réparation, ne le jetez pas. Apportez-le au entreprise de recyclage appropriée. ENTRETIEN 1. Faites une inspection régulièrement les balais et de remplacer tout balai usé. Après les avoir remplacé, vérifiez si les balais neufs tournent librement dans le porte-balais.

  • Page 20: Contenu Du Paquet

    V 1.5 Outil oscillant polyvalent 8336232 • Portez des gants de protection rembourrés pour minimiser les vibrations. Des vibrations excessives peuvent causer des blessures. • N’utilisez pas cet outil pour le ponçage humide. L’eau ou l’humidité pénétrant dans le boîtier du moteur peut causer un choc électrique et des blessures graves.

  • Page 21: Montage Et Réglages

    8336232 Outil oscillant polyvalent V 1.5 MONTAGE ET RÉGLAGES AVERTISSEMENT ! Assurez-vous toujours que l’outil est arrêté et débranché avant de le régler, d’ajouter des accessoires ou de vérifier ses fonctions. POUR INSTALLER LA LAME DE SCIE OU LA LAME DE RACLAGE 1.
  • Page 22 V 1.5 Outil oscillant polyvalent 8336232 APPLICATIONS Cet outil oscillant polyvalent est conçu pour découper et poncer le bois, le plastique, le plâtre et les métaux non ferreux. Il est spécialement adapté au découpage dans les espaces réduits et au découpage à ras. Quelques applications typiques sont indiquées ci-dessous.
  • Page 23 8336232 Outil oscillant polyvalent V 1.5 RACLAGE • Les lames de raclage sont utilisables pour retirer le vinyle, le vernis, les couches de peinture, les moquettes, le produit de joint et autres adhésifs. • Utilisez une lame de raclage rigide pour retirer les matières plus dures telles que les planchers en vinyle, les moquettes et les adhésifs de...

  • Page 24: Liste Des Pièces

    V 1.5 Outil oscillant polyvalent 8336232 LISTE DES PIÈCES Articles Description Qté Articles Description Qté Articles Description Qté Couvercle médian Rivet tubulaire Roulement Condenseur Bride extérieure Rondelle Interrupteur Broche d’équilibre Boîtier en Attache de cordon Armature caoutchouc Roulement Anneau élastique Boîtier arrière...
