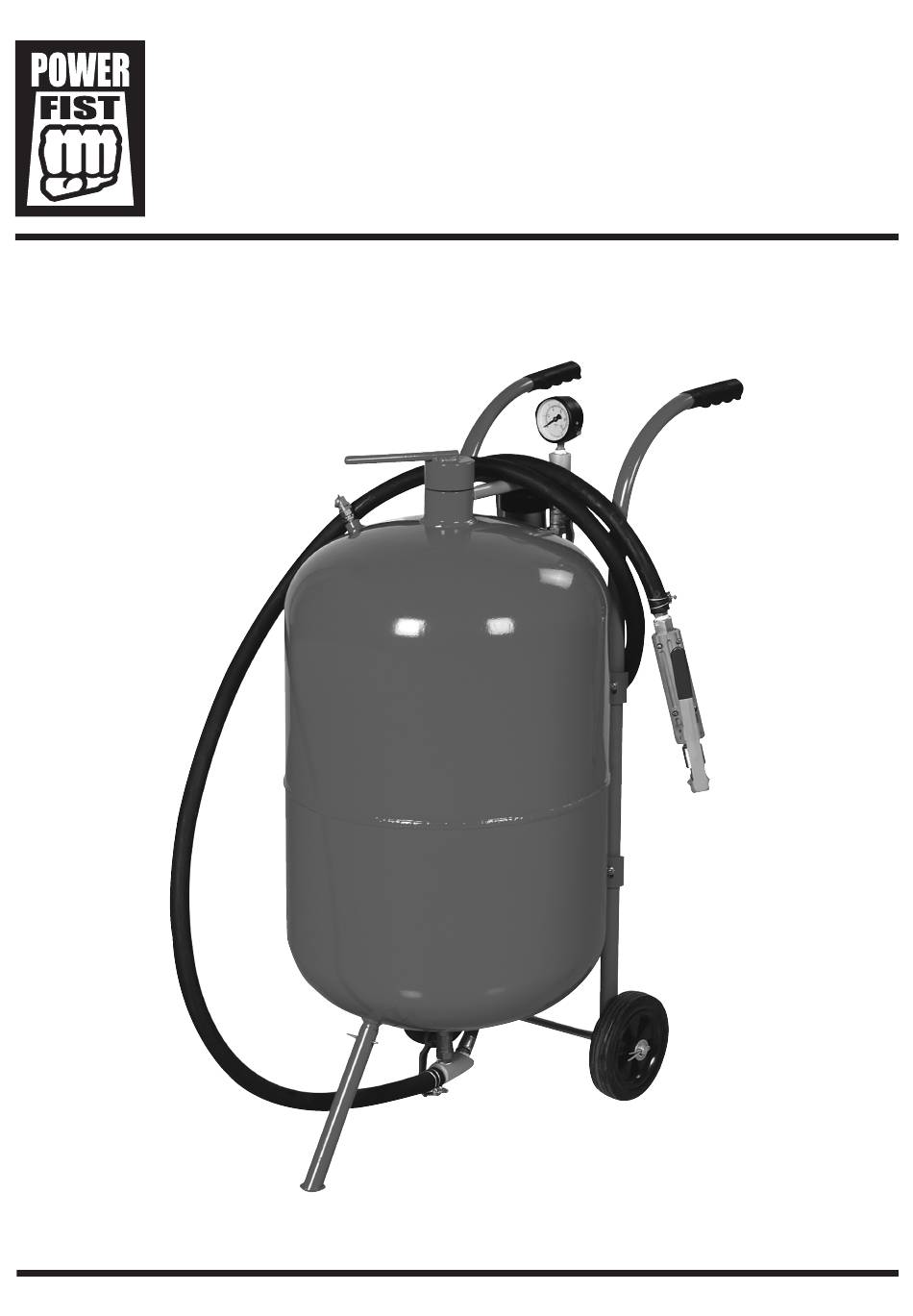

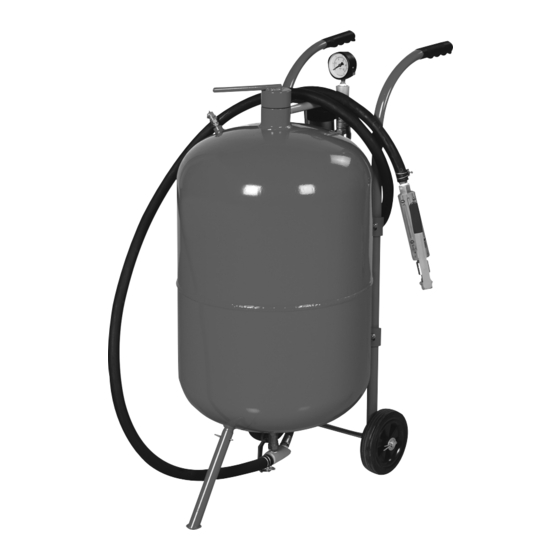

- Page 1 V 3.05 8474116 20 Gallon Pressure Abrasive Blaster User Manual Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 V 3.05 8474116 20 Gallon Pressure Abrasive Blaster SPECIFICATIONS Type Pressure Abrasive Blaster 60 to 125 PSI Operating Pressure Air Consumption 6 to 25 CFM 20 gallons Media Capacity Features 5 in. rubber wheels for ease of portability 8 ft. hose length Includes 2, 2.5, 3 and 3.5 mm nozzles...
-
Page 3: Specific Safety Precautions
8474116 20 Gallon Pressure Abrasive Blaster V 3.05 or respirator when working around metal, wood and chemical dusts and mists. Wear ANSI approved earplugs. Protective, electrically non-conductive clothes and non-skid footwear are recommended when working. Wear steel-toed boots to prevent injury from falling objects. - Page 4 V 3.05 20 Gallon Pressure Abrasive Blaster 8474116 3. Do not allow people, mobile equipment or vehicles to pass over the unprotected air line. Position the airline away from high traffic areas, in a reinforced conduit or place planks on both sides of the airline to create a protective trench.
- Page 5 8474116 20 Gallon Pressure Abrasive Blaster V 3.05 ABRASIVE BLASTING MEDIA There are a number of different abrasive media the tool can use as an abrasive. Each type of abrasive has a different application and effect on the object being blasted. Each abrasive may also have hazards or health issues associated with their use.
- Page 6 V 3.05 20 Gallon Pressure Abrasive Blaster 8474116 2. Assemble the water separator filter (See figure 2): Fig. 2 a. Screw the two threaded bushings (16) into each side of the water separator filter (17). b. On the inlet side, attach the brass air supply valve (18) to the threaded bushing (16).
-
Page 7: Operation
8474116 20 Gallon Pressure Abrasive Blaster V 3.05 6. Connecting the sand outlet valve to the deadman valve (See figure 6). Fig. 6 a. Slide the two hose clamps (23) over each end of the abrasive hose (24). Press one end of the hose (24) over the hose... -
Page 8: Operating Tips
V 3.05 20 Gallon Pressure Abrasive Blaster 8474116 8. With the correct amount of abrasive in the tank, replace the filler cap (12). 9. Close the steel abrasive shut-off valve (18B) and open the air supply valve (18). 10. Check for air leaks at the filler cap (12) as you begin to pressurize the tank from the compressor. -
Page 9: Maintenance
8474116 20 Gallon Pressure Abrasive Blaster V 3.05 4. Squeeze the On/Off control valve of the deadman valve to relieve pressure in the tank (1). NOTE: The tank (1) is depressurized when the pressure gauge (15) reads 0. 5. Remove the tank filler cap (12) and empty the abrasive media into a suitable container to collect the abrasive. -
Page 10: Troubleshooting
V 3.05 20 Gallon Pressure Abrasive Blaster 8474116 CAUTION! Make sure that the tank has been depressurized before attempting to remove the tank filler cap (12). WEAR CONDITIONS This is usually noted when an excessive amount of dust appears while blasting. Dust will occur if: 1. -
Page 11: Parts Breakdown
8474116 20 Gallon Pressure Abrasive Blaster V 3.05 PARTS BREAKDOWN PARTS LIST Description Qty. Description Qty. Tank Water Separator Filter Wheels 3/8 in. Brass Air Supply Valve Cotter Pins 3/8 in. Brass Shut-Off Valve Front Foot 3/8 in. Steel Abrasive Shut-Off Valve 1... - Page 12 V 3.05 20 Gallon Pressure Abrasive Blaster 8474116 DEADMAN VALVE PARTS BREAKDOWN DEADMAN VALVE PARTS LIST Description Qty. Description Qty. Upper Body Screw ST 4.2 x 12 Lower Body On/Off Control Lever Metal Pipe Spring Pin Intake Connector Spring Adaptor...
- Page 15 V 3,05 8474116 Pulvérisateur d’abrasif à pression de 20 gal Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 16: Spécifications
V 3,05 8474116 Pulvérisateur d’abrasif à pression de 20 gal SPÉCIFICATIONS Type Sableuse abrasive à pression Pression d’utilisation 60 à 125 lb/po carré Consommation d’air 6 à 25 pi cubes/min Contenance du produit 20 gal Roues de caoutchouc de 5 po pour faciliter le transport Caractéristiques... -
Page 17: Consignes De Sécurité Spécifiques
8474116 Pulvérisateur d’abrasif à pression de 20 gal V 3,05 1. Portez des vêtements appropriés et de l’équipement de protection. Utilisez des protections pour les voies respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête. Portez toujours des lunettes de sécurité... - Page 18 V 3,05 Pulvérisateur d’abrasif à pression de 20 gal 8474116 AVERTISSEMENT ! Si on les respire pendant une courte période, les particules de sable ou de silice peuvent provoquer une maladie des poumons appelée la silicose. La silicose entraîne des difficultés respiratoires, de la toux, de la fièvre et la peau bleuâtre (cyanose).
-
Page 19: Utilisation Et Entretien De L'outil
8474116 Pulvérisateur d’abrasif à pression de 20 gal V 3,05 UTILISATION ET ENTRETIEN DE L’OUTIL AVERTISSEMENT ! N’utilisez pas cet outil si la gâchette ou l’interrupteur MARCHE/ARRÊT (ON/OFF) ne fonctionne pas correctement. Tout outil qui ne peut pas être contrôlé à l’aide du commutateur de MARCHE/ ARRÊT constitue un danger et doit être réparé. - Page 20 V 3,05 Pulvérisateur d’abrasif à pression de 20 gal 8474116 DÉBALLAGE 1. Retirez soigneusement l’outil de l’emballage. a. Conservez les matériaux d’emballage jusqu’à ce que vous ayez inspecté avec soin et installé ou utilisé l’outil de manière satisfaisante. 2. Assurez-vous que tous les articles sur la liste de pièces sont compris.
- Page 21 8474116 Pulvérisateur d’abrasif à pression de 20 gal V 3,05 Fig. 4 Fig. 5 Pour ce premier assemblage, Fixez les quatre parties dans cet ordre : bague filetée (n sélectionnez une des quatre buses 16), soupape d’arrêt en acier (n 18B), bague filetée (n...
- Page 22 V 3,05 Pulvérisateur d’abrasif à pression de 20 gal 8474116 7. Fixez les deux guidons (n 6) au réservoir au moyen Fig. 7 de quatre vis à tête cylindrique (n 8), quatre rondelles (n 50) et quatre écrous hexagonaux (n (voir la figure 7).
-
Page 23: Conseils D'utilisation
8474116 Pulvérisateur d’abrasif à pression de 20 gal V 3,05 UTILISATION 1. Réglez le régulateur du compresseur entre 60 et 125 lb/po carré. Ne réglez pas le régulateur de la prise du compresseur à plus de 125 lb/po carré. REMARQUE : Il est recommandé de laisser le compresseur d’air dans une pièce autre que celle où vous réaliserez le processus de projection abrasive. -
Page 24: Entretien
V 3,05 Pulvérisateur d’abrasif à pression de 20 gal 8474116 VIDAGE DU RÉSERVOIR D’ABRASIFS 1. Relâchez la soupape de commande de marche/arrêt sur la soupape de type homme mort (n 42). 2. Fermez la soupape d’arrêt d’abrasif en acier (n 18B). - Page 25 8474116 Pulvérisateur d’abrasif à pression de 20 gal V 3,05 ATTENTION ! Assurez-vous d’avoir évacué la pression du réservoir avant de tenter d’enlever le bouchon de remplissage du réservoir (n 12). 7. Après chaque utilisation de l’appareil, procédez à l’entretien de routine de votre compresseur d’air de la façon décrite dans le manuel d’instructions du fabricant du compresseur.
-
Page 26: Dépannage
V 3,05 Pulvérisateur d’abrasif à pression de 20 gal 8474116 MISE AU REBUT DE L’OUTIL 1. Si votre outil est trop détérioré pour être réparé, ne le jetez pas. Apportez-la à une installation de recyclage approprié. 2. L’abrasif peut être réutilisé jusqu’à ce qu’il se décompose éventuellement ou qu’il devienne poussiéreux. -
Page 27: Liste Des Pièces
8474116 Pulvérisateur d’abrasif à pression de 20 gal V 3,05 RÉPARTITION DES PIÈCES LISTE DES PIÈCES Description Qté Description Qté Réservoir Soupape d’alimentation d’air en laiton 3/8 po Roues 18A Soupape d’arrêt en laiton de 3/8 po Goupilles fendues 18B Soupape d’arrêt d’abrasif en acier... - Page 28 V 3,05 Pulvérisateur d’abrasif à pression de 20 gal 8474116 RÉPARTITION DES PIÈCES DE LA SOUPAPE DE TYPE HOMME MORT LISTE DES PIÈCES DE LA SOUPAPE DE TYPE HOMME MORT Description Qté Corps supérieur Corps inférieur Tuyau de métal Raccord d’admission Adaptateur Joint d’étanchéité...
