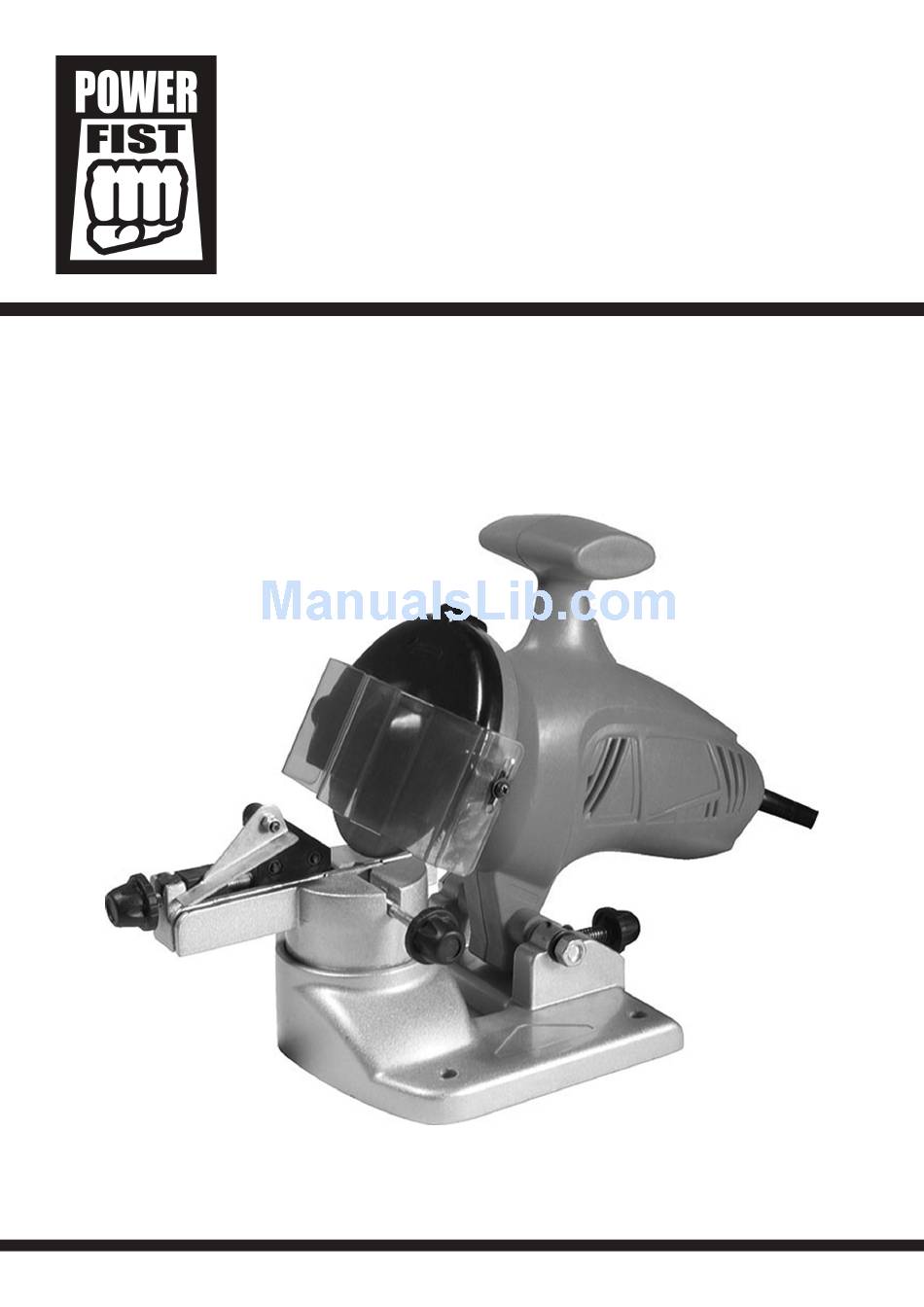

8252165
Electric Chain
Saw Sharpener
Owner's manual
Please read and understand all instructions before use.
retain this manual for future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Electric Chain Saw Sharpener and is the answer not in the manual?

Questions and answers

Related Manuals for Power Fist Electric Chain Saw Sharpener

Summary of Contents for Power Fist Electric Chain Saw Sharpener

  • Page 1 8252165 Electric Chain Saw Sharpener Owner's manual Please read and understand all instructions before use. retain this manual for future reference.

  • Page 2: Specifications

    8252165 Electric Chain Saw Sharpener SpECifiCationS Rated current: 1.5 A Rated Voltage: 120 V Rated Frequency (HZ): 60 Hz Wheel no load speed: 6 300 RPM Wheel diameter: 4" *wheel must be guaranteed for a speed of 6,300 RPM or higher Double insulated important SafEty prECaUtionS warnInG! read and understand all instructions before using this tool.

  • Page 3: Electrical Safety

    8252165 2. maintain tools with care. Keep tools clean, sharp and in good condition for a better and safer performance. Follow instructions for lubricating and changing accessories. Inspect tool fittings, alignment and hoses periodically and, if damaged, have them repaired by an authorized technician or replaced.

  • Page 4: Parts Index

    8252165 5. Keep spare grinding wheels in dry places, protected from knocks or falls. 6. use only mPa standard spare grinding wheels no more than 4" in diameter. Substandard wheels might explode during use, putting the operator in serious danger. 7.
  • Page 5 8252165 for any technical questions, please call 1-800-665-8685...

  • Page 6: Commissioning Installation

    8252165 tool USE During sharpening operations, follow these instructions: 1. Place the chain on the guides (see fig. 6). 2. turn the chain support through 30° and tighten the lock nut (see fig. 7). The 30° angle increases the tooth angle for a better quality cut. However, less material must be removed, since increasing the tooth angle also increases its fragility, leading to greater risk of chain breakage.

  • Page 7: Switching Off

    8252165 swItchInG Off after completing all sharpening operations, follow the switch-off instructions carefully. 1. release the start button. 2. check that the wheel has actually moved into the raised position. 3. Disconnect the plug from the power supply socket. 4. after the work is completed, keep the tool in a place where unauthorized persons cannot use it. safety DevIces •...

  • Page 8: Parts List

    8252165 partS liSt Description Q'ty Description Q'ty Description Q'ty Cable Screw M4 x 15 Base Cable cover Grinding disc cover Screw ST3 9 * 12 Anchorage Nut M8 Chain supporter Left housing Up flange Nut M6 Screw ST4.2*16 Grinding disc Adjust rod M6 Wire holder Down Flange...

  • Page 9: Manuel Du Propriétaire

    8252165 affûteuse électrique pour scies à chaîne manuel Du PrOPrIétaIre vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 10: Fiche Technique

    8252165 affûteuse électrique pour scies à chaîne fiChE tEChniQUE Intensité nominale du courant : 1,5 ampère Tension nominale du courant : 120 volts Fréquence nominale (en hertz) : 60 hertz Vitese à vide : 6 300 tours/min. Diamètre de la meule 4 po *La meule doit être conçue pour une vitesse de 6 300 tours/min.

  • Page 11: Entretien

    8252165 3. habillez-vous de manière appropriée. Ne portez pas de bijoux ni de vêtements amples. Tenez vos cheveux, vos vêtements et vos gants à l'écart des pièces mobiles. Des vêtements amples, des bijoux ou des cheveux longs qui pourraient être happés par une pièces mobile augmentent le risque de blessures corporelles.

  • Page 12: Consignes Particulières De Sécurité

    8252165 6. ne maltraitez pas le cordon d'alimentation. Ne vous en servez jamais pour transporter l'outil ou le débrancher. Tenez le cordon à l'écart de la chaleur, de l'huile, des bords tranchants et des pièces mobiles de l'outil. Si le cordon est endommagé, il faut le remplacer immédiatement. 7.

  • Page 13: Utilisation De L'outil

    8252165 poUr ChangEr la mEUlE Si la meule est usée au-delà de la limite permise (c'est-à-dire si elle a perdu plus de 1 po de son diamètre) ou si elle est déséquilibrée, il faut alors la changer. Employez uniquement des meules qui sont conformes aux exigences de MPA, qui ont 4 po de diamètre et dont la vitesse de fonctionnement, quand on n'aiguise pas, est au moins égale à...

  • Page 14: Vérifications Préliminaires

    8252165 vérIfIcatIOns PrélImInaIres alors que la machine est arrêtée, il faut effectuer les vérifications suivantes : • Assurez-vous que la meule est en bon état et vérifiez son profil. • Examinez bien le fil d'alimentation électrique. • La machine doit être solidement attachée et immobilisée sur l'établi ou la table de travail. après avoir branché...
  • Page 15 Si vous avez des questions de nature technique, veuillez appeler le 1-800-665-8685...
  • Page 16 8252165 liStE dES piÈCES Description Qté Description Qté Description Qté Vis M4 x 15 Base Câble Couvre-câble Couvre-meule Vis ST3 9 * 12 Écrou M8 Porte-chaîne Ancrage Boîtier de gauche Bride supérieure Écrou M6 Tige de réglage M6 Vis ST4.2*16 Meule Porte-fil Bride inférieure...
