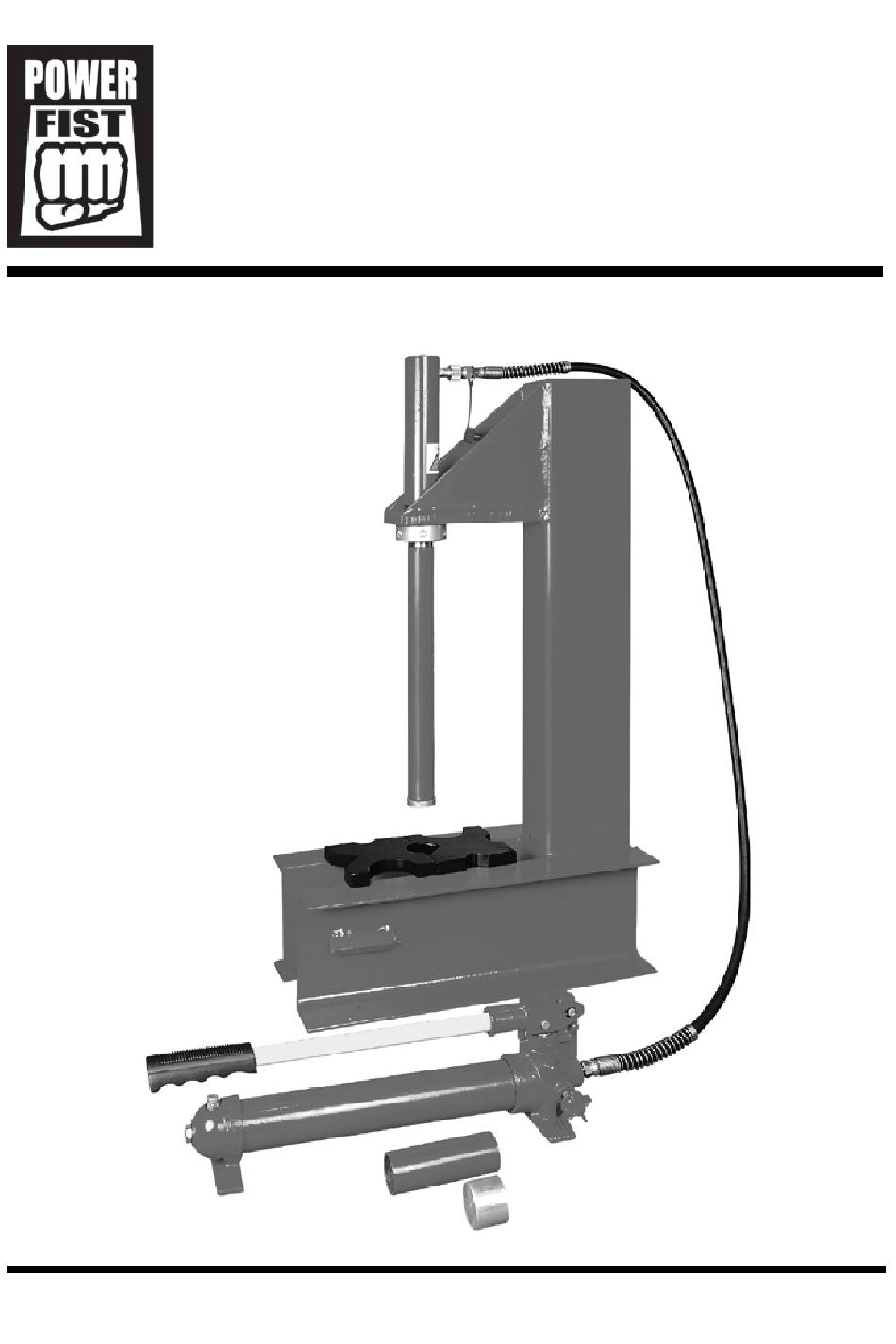

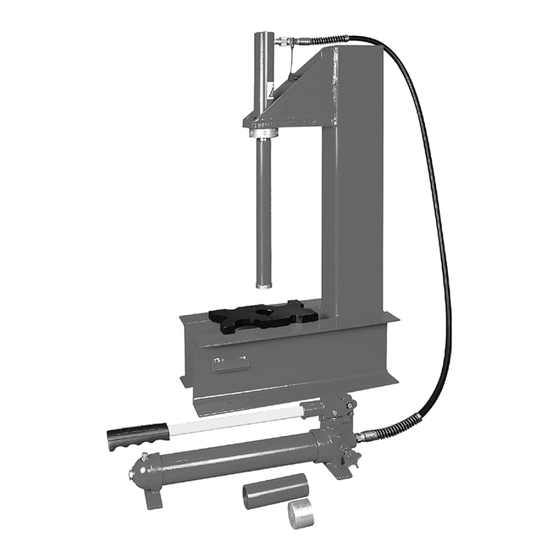

- Page 1 V 4.0 8604720 10 Ton C-Frame Hydraulic Shop Press User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8604720 10 Ton C-Frame Hydraulic Shop Press V 4.0 10 Ton C-Frame Hydraulic Shop Press SPECIFICATIONS Continuous Force 10 tons (20,000 lb/9,071 kg) Working Range 6-3/16 to 18 in. Stroke 5-7/8 in. Bed Width 15-15/16 in. INTRODUCTION The 10 ton C-Frame Hydraulic Shop Press is designed for light industrial use or the do-it-yourself person. -
Page 3: Work Area
V 4.0 10 Ton C-Frame Hydraulic Shop Press 8604720 CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken. NOTICE! This notice indicates that a specific hazard or unsafe practice will result in equipment or property damage, but not personal injury. -
Page 4: Specific Safety Precautions
8604720 10 Ton C-Frame Hydraulic Shop Press V 4.0 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications. -
Page 5: Assembly And Installation
V 4.0 10 Ton C-Frame Hydraulic Shop Press 8604720 Do not allow an untrained person to operate the press. 10. Do not use brake fluid or other improper fluid in place of hydraulic oil. Avoid mixing different types of oil when adding hydraulic oil. Only good quality hydraulic jack oil can be used. -
Page 6: Operation
8604720 10 Ton C-Frame Hydraulic Shop Press V 4.0 OPERATION BEFORE FIRST USE Before the first use, check for proper hydraulic oil level in the system. Then thoroughly test the hydraulic ram for proper operation prior to its actual use. -
Page 7: Bleeding The Hydraulic System
V 4.0 10 Ton C-Frame Hydraulic Shop Press 8604720 Inspect the tool components periodically. Repair or replace damaged or worn components. Only use identical replacement parts when servicing. Follow instructions for lubricating and changing accessories. Only use accessories intended for use with this tool. - Page 8 8604720 10 Ton C-Frame Hydraulic Shop Press V 4.0 Pump the handle for several full strokes to eliminate any air in the system. Check the oil filler hole and if necessary, top off with more hydraulic oil. Restore the oil filler screw. Close the release valve by turning clockwise.
-
Page 9: Troubleshooting
V 4.0 10 Ton C-Frame Hydraulic Shop Press 8604720 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. -
Page 10: Parts Breakdown
8604720 10 Ton C-Frame Hydraulic Shop Press V 4.0 PARTS BREAKDOWN PARTS LIST PART# DESCRIPTION Pump Short Tube Long Tube Heel Block Serrated Saddle Serrated Saddle 2 Frame For technical questions call 1-800-665-8685... - Page 11 V 4.0 10 Ton C-Frame Hydraulic Shop Press 8604720 Visit www.princessauto.com for more information...
- Page 12 8604720 10 Ton C-Frame Hydraulic Shop Press V 4.0 PARTS LIST – PUMP PART# DESCRIPTION Nylon Washer Screw Base For Pump Core O-ring O-ring Nylon Washer End Base Pump Core Nylon Washer Screw Steel Ball O-ring Base for Steel Ball...
- Page 13 V 4.0 10 Ton C-Frame Hydraulic Shop Press 8604720 PARTS LIST - RAM PART# DESCRIPTION Spring Retaining Ring Limited Ring Seal Ring PTFE Ring Dust Cover O-Ring Washer Connector Limited Ring Piston Copper Washer Lock Pin Screw Screw Visit www.princessauto.com for more information...
- Page 14 8604720 10 Ton C-Frame Hydraulic Shop Press V 4.0 For technical questions call 1-800-665-8685...
- Page 15 V 4.0 8604720 Presse hydraulique d'atelier avec cadre en C, 10 tonnes Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 16 8604720 Presse hydraulique d'atelier avec cadre en C, 10 tonnes V 4.0 Presse hydraulique d'atelier avec cadre en C, 10 tonnes Spécifications Force continue 10 tonnes (20 000 lb/9 071 kg) Plage de travail 6 3/16 à 18 po Course...
-
Page 17: Aire De Travail
V 4.0 Presse hydraulique d'atelier avec cadre en C, 10 tonnes 8604720 AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. -
Page 18: Consignes De Sécurité Spécifiques
8604720 Presse hydraulique d'atelier avec cadre en C, 10 tonnes V 4.0 Ne portez pas de gants lorsque vous utilisez un outil dans lequel le tissu pourrait demeurer coincé, entraînant ainsi la main. Portez des vêtements de protection conçus pour l'environnement de travail et pour l'outil. -
Page 19: Assemblage Et Utilisation
V 4.0 Presse hydraulique d'atelier avec cadre en C, 10 tonnes 8604720 Vérifiez si toutes les connexions sont serrées. Utilisez cette presse d’atelier seulement sur une surface qui est stable, de niveau et non glissante. La surface doit pouvoir soutenir le poids d’une presse d’atelier, ainsi que la charge. -
Page 20: Avant La Première Utilisation
8604720 Presse hydraulique d'atelier avec cadre en C, 10 tonnes V 4.0 Fixez le cadre (n 9) à l'établi au moyen de quatre brides ou boulons. Glissez le vérin de 10 tonnes (n 8) dans l'orifice sur le dessus du cadre jusqu'à... -
Page 21: Soin Et Entretien
V 4.0 Presse hydraulique d'atelier avec cadre en C, 10 tonnes 8604720 Placez les cales de blocage (n° 7) sur le cadre de plateform et insérez la pièce à travailler sur les cales de blocage. Fermez la valve de purge sur la pompe (n° P34) en la tournant dans le sens horaire jusqu'à... - Page 22 8604720 Presse hydraulique d'atelier avec cadre en C, 10 tonnes V 4.0 Entretien du bélier hydraulique Un entretien mensuel est recommandé pour le bélier hydraulique. Toute contrainte causée par des débris, la rouille, etc. peut freiner les mouvements de l’outil ou provoquer des secousses extrêmement rapides pouvant endommager des...
-
Page 23: Mise Au Rebut
V 4.0 Presse hydraulique d'atelier avec cadre en C, 10 tonnes 8604720 Réinstallez la vis de remplissage d'huile. Fermez la valve de purge en la tournant dans le sens horaire. Vérifiez le vérin à plusieurs reprises pour vous assurer de son bon fonctionnement avant de le mettre en fonction. -
Page 24: Dépannage
8604720 Presse hydraulique d'atelier avec cadre en C, 10 tonnes V 4.0 Dépannage Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil. - Page 25 V 4.0 Presse hydraulique d'atelier avec cadre en C, 10 tonnes 8604720 Répartition des pièces Liste des pièces - Presse DESCRIPTION QTÉ Écrou PIÈCE Tube court Pompe Cale de blocage Tube long Vérin Douille crénelée Cadre Douille crénelée 2 Visitez www.princessauto.com pour plus d'informations...
- Page 26 8604720 Presse hydraulique d'atelier avec cadre en C, 10 tonnes V 4.0 En cas de questions techniques, appelez le 1-800-665-8685...
- Page 27 V 4.0 Presse hydraulique d'atelier avec cadre en C, 10 tonnes 8604720 Liste des pièces - Pompe DESCRIPTION QTÉ Rondelle de nylon PIÈCE Base du noyau de la pompe Joint torique Joint torique Base d'extrémité Rondelle de nylon Rondelle de nylon...
- Page 28 8604720 10 Ton C-Frame Hydraulic Shop Press V 4.0 Liste des pièces - Vérin DESCRIPTION QTÉ Ressort PIÈCE Anneau de limiteur Anneau de retenue Vérin Bague d'étanchéité Couvercle antipoussière Anneau PTFE Joint torique Rondelle Connecteur Anneau de limiteur Écrou Piston Goupille de sécurité...
