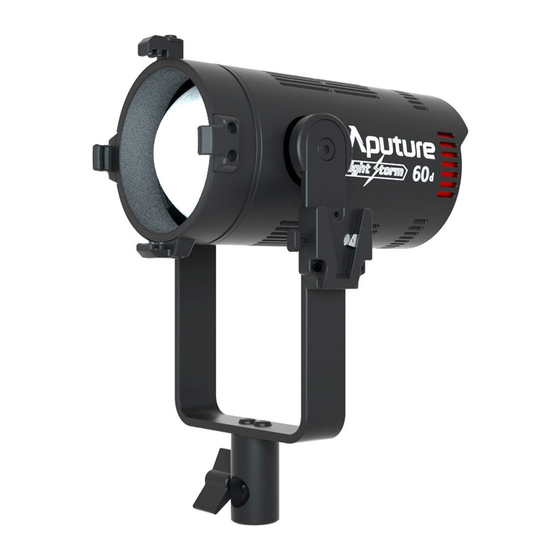

Aputure Light Storm LS 60x Product Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
LS 60x
Product Manual
English

Advertisement

loading
Need help?

Need help?

Do you have a question about the Light Storm LS 60x and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Aputure Light Storm LS 60x

Summary of Contents for Aputure Light Storm LS 60x

  • Page 1 LS 60x Product Manual English...

  • Page 2: Important Safety Instructions

    Foreword Thank you for purchasing Aputure “Light Storm” LS 60x. The Aputure LS 60x is a series of light storm brand new design with its own optical system lamps. The lamp integrates a new lens design to greatly improve the optical quality and texture of low-power light sources.
  • Page 3 fixture in water or any other liquids. 10. To reduce the risk of fire or electric shock, do not disassemble this fixture. Contact Aputure Customer Service or take it to qualified service personnel when service or repair work is required. Incorrect reassembly may cause electric shock when the lighting fixture is in use.
  • Page 4 19. We recommend only using the original Aputure cable accessories. Please note that our warranty for this product does not apply to any repairs required due to any malfunctions of unauthorized Aputure accessories, although you may request such repairs for a fee.
  • Page 5 Check list When you unbox the product, please make sure all the items listed below are included. Otherwise, please contact the seller immediately. Adapter (1 pc) LS 60x Lamp Head (1 pc) lock key Black Barn Doors (1 pc) Battery case (1 pc) Bowens Mount lock key Adapter (1 pc)

  • Page 6: Product Details

    Product Details Claw Optical lens Seat button DC-in connector Yoke V-mount seat Tie Down 5/8 in. Receiver/ Mounting Column OLED Display Menu knob OK knob Switch button Focuser knob...

  • Page 7: Installations

    Installations 1. Install the Bowens Mount Adapter Lift the claw directly above the lamp cap and rotate it 90° to the side, then point the Bowens Mount Adapter at the other three slots on the lamp cap, place it into the slots from top to bottom, then lift the socket directly above and rotate it to the front.
  • Page 8 2. Install the Barn Doors Lift the claw directly above the lamp cap and rotate it 90° to the side, then point the Barn Doors at the other three slots on the lamp cap, place it into the slots from top to bottom, then lift the socket directly above and rotate it to the front.
  • Page 9 3. Install the Battery case * To remove the battery case, press the V-mount seat button and pull the battery case upward. 4. Install the Adapter * To remove the Adapter, press the V-mount seat button and pull the Adapter case upward.
  • Page 10 The power supply 1. Ac power supply AC 100V-240V * Rotate the red rotary ring of the DC input connector clockwise, then pull out to remove the adapter. 2. Battery powered 1) Single battery power supply * When using a single battery for power supply, be sure to install the battery in the battery slot corresponding to the red key;When removing the battery, press the red lock button to pull out the battery.
  • Page 11 2) Dual battery power supply * When using dual battery power supply, install the battery in the battery slot corresponding to the red/black lock key successively;When removing the battery, press the red/black lock button and then pull out the battery one by one. Do not pull it out forcibly. * Rotate the red rotary ring of the DC input connector clockwise and then pull it out to remove the battery case.
  • Page 12 Operations 1. Power on, the switch button can control the switching state of the Lamp Head. 2. Manual control 1) Rotate CCT adjusting knob to adjust CCT, clockwise to change the cool color, counterclockwise to change the warm color. Stepless adjustment can be realized.
  • Page 13 2) Click the MENU key to enter the MENU interface, as shown below. Rotate the "MENU" key to select MENU options, and click the "MENU" key to enter the selected MENU items;To exit the MENU interface, click the "MENU" key and select "exit"...
  • Page 14 e. TV Mode f. Pulsing Mode * In TV mode, the CCT can be switched between cool, neutral and warm colors. g. Strobe Mode h. Explosion Mode * In explosion mode, short press the Trigger button to single trigger the light effect. * The adjustable frequency of explosion mode is 1~10.
  • Page 15 5) Wireless mode Users can connect devices with the name LS 60x ****** through the bluetooth of their mobile phones or tablets (six digits + letters are the serial number of the machine). At this time, they can control the devices wirelessly through their mobile phones or tablets.
  • Page 16 (2) After resetting the light's Bluetooth connection, your mobile phone or tablet will be able to connect to and control the LS 60x. (3) If the Bluetooth Reset fails, a [Reset Failed] screen will pop-up, and the light will return to Bluetooth mode after 2 seconds. * The light must be connected to your mobile device using the Sidus Link mobile application, and not via your device's typical Bluetooth connection menu.

  • Page 17: Specifications

    You can download the Sidus Link app from the iOS App Store or Google Play Store for enhancing the functionality of the light. Please visit sidus.link/app/help for more details regarding how to use the app to control your Aputure lights. Sidus.link/app/help Specifications...
  • Page 18 Illumination distribution map --- 101550 lux — 20000 lux --- 33480 lux — 5800 lux --- 9150 lux — 1560 lux * This is an averaged result, the number might be slightly different on each light. * This illumination data is the data at CCT 5600K. --- Spot —...
  • Page 19 Anton bauer is a trademark or registered trademark of Anton bauer in the US and other countries. IDX is a trademark or registered trademark of IDX in the JP and other countries. Detailed product manual for Light Storm can be found on www.aputure.com . -18-...
  • Page 21 光 • 风 暴 LS 60x 使 用 者 指 南 中 文...
  • Page 22 前 言 感谢您购买爱图仕“光•风暴”系列LED摄影灯—LS 60x。 爱图仕LS 60x是光风暴系列全新设计推出的自带光学系统的灯具。该灯具集 成了全新的聚光透镜光学设计，将小功率光源的光学质量和光学质感大幅提 升。结构设计小巧紧凑，金属灯体，质感出色。灯体拥有全天候级别防护性 能，满足更多恶劣使用场景。配合Barn doors、柔光箱等附件的使用，更加 丰富产品使用形态。使产品满足不同场合的控光需求，轻松实现广播级摄影 摄像。 重要的安全说明 使用此摄影灯时，应始终遵循基本的安全预防措施，包括： 1. 使用前阅读并理解所有说明。 2. 当儿童靠近设备或使用设备时，必须进行密切监督。在使用设备时，请 勿将设备置于无人看管状态。 3. 必须小心接触高温部件防止被烫伤。 4. 请勿操作电源线损坏的设备以及掉落或损坏的设备，直到合格的维修人 员检查过。 5. 请归置好电源线，防止被电源线绊倒或拉扯电源线导致设备断电，且电 源线不可接触灼热表面。 6. 如果需要延长线，应使用额定电流至少等于设备额定电流的延长线。额 定电流小于设备的电线可能过热。 7. 在清洁和维修之前以及不使用时，务必从电源插座上拔下电器插头。切 勿拉扯电线从插座拔出插头，应抓住插头并拉动来拔出。 8. 在存放前让设备完全冷却。存放时，请将电源线从设备上拔出，待冷却 后归置在手提包对应位置。 9. 为降低电击风险，请勿将本产品浸入水中或其他液体中。 10.为降低电击风险，请勿拆卸本产品，在需要维修时将其交给合格的维修 人员。不正确的重装可能会在随后使用设备时引起电击。...
  • Page 23 11.使用非制造商推荐的配件可能会引起火灾、电击或人身伤害。 12.请将本产品连接到接地插座。 13.使用前请将光学透镜上保护膜撕除。 14.本产品工作时，请勿遮挡散热孔，勿直视COB灯珠；任何情况下勿触摸 COB灯珠。 15.勿将本产品置于液体或其他易燃，易挥发溶剂附近，避免损坏产品。 16.请用软布、干布清洁本设备。 17.请勿在潮湿的环境下使用本设备，否则有短路或电击的危险。 18.需要维修时请联系授权的维修人员。本设备内有精密电子线路。未经许 可擅自拆卸导致故障不在本司保修范围内，但用户可以付费维修。 19.建议使用爱图仕原厂线缆。由于使用非爱图仕原厂附件导致本产品的任 何损坏，不在本司保修范围内，但用户可以付费维修。 20.本产品已通过RoHS, CE, KC, PSE和FCC认证，请参考相关国家标准使 用和操作。因使用操作不当而造成机器损坏，不在保修范围内，但用户 可以付费维修。 21.此使用者指南依据本公司严格测试制定。设计和规格如有变更，恕不另 行通知。 保存这些说明...
  • Page 24 F C C 符 合 声 明 : 此设备符合 FCC 规则第 15 部分中的规范。操作设备须符合以下两个条件： (1) 此设备不会导致有害干扰； (2) 此设备可承受任何外来干扰，包括可能导致非预期操作的干扰。 【警告】如果用户未经爱图仕明确许可而进行改动或改装，可能会丧失继续 操作该设备的权利。 【注】此设备经测试确定符合 B 类数码设备（依照 FCC 规则第 15 部分规 范）的限制。这些限制的设计旨在为居住场所安装条件下的有害干扰提供合 理的保护。此设备生成、使用并可以发射射频能量。如果未按照指示安装和 使用，可能对无线电通信造成有害干扰。但是，在特定安装条件下，不保证 这类干扰不会发生。如果此设备确实对无线电或电视机接收信号造成有害干 扰，而这点可以通过关闭和打开设备来确定，那么建议用户尝试使用以下一 种或多种措施来消除干扰： 扩大设备与接收器之间的距离。 将设备连接到其他电路的插座中，而不是接收器所连接电路的插座。 咨询经销商或有经验的无线电/电视机技术人员以获得帮助。 FCC 辐射暴露声明 本设备符合FCC针对未受控制环境所制定的辐射暴露限制。...
  • Page 25 物 品 清 单 使用本产品前，请检查包装内是否包含所有以下物品。如有缺失，请与经销商联系。 灯体 (1 pc) 适配器 (1 pc) 红色锁键 遮菲 (1 pc) 电池盒 (1 pc) 保荣口转接环 (1 pc) 黑色锁键 魔术贴 电源线 D-tap转DC (1 pc) 连接线(1 pc) 手提包 (1 pc)
  • Page 26 产 品 视 图 卡爪 光学透镜 座子按钮 DC输入接头 U型支架 V口座子 紧固手柄 灯体支撑柱 显示屏 菜单旋钮 确认旋钮 开关按键 调焦旋钮...
  • Page 27 附 件 安 装 1. 转接环安装 把灯头正上方卡爪提起，旋转90°至侧面，然后把转接环对准灯头上其 他三个卡爪槽，自上而下放入卡爪槽内，再提起正上方卡爪旋转至正前 方即可。 * 安装前请确保拨片已推至前方。...
  • Page 28 2. 遮菲安装 把灯头正上方卡爪提起，旋转90°至侧面，然后把遮菲对准灯头上其他 三个卡爪槽，自上而下放入卡爪槽内，再提起正上方卡爪旋转至正前方 即可。 * 安装前请确保拨片已推至前方。...
  • Page 29 3. 固定电池盒 * 拆卸电池盒时，按下V口座子按钮，同时向上拔出电池盒，切勿硬拔。 4. 固定适配器 * 拆卸适配器时，按下V口座子按钮，同时向上拔出适配器，切勿硬拔。...
  • Page 30 供 电 1. 交流电供电 AC 100V-240V * 拆卸电源线时，请顺时针旋转DC输入接头红色转环，然后拔出，切勿硬拔。 2. 电池供电 1）单电池供电 * 使用单电池供电时，需把电池安装在红色锁键对应的电池槽内；拆卸电池时，按下红色锁键， 抽出电池即可，切勿硬拔。 * 拆卸电池盒时，请顺时针旋转DC输入接头红色转环，然后拔出，切勿硬拔。 * 使用单电池进行供电时，必须使用输出电压为6～8.4V，输出电流≥6.6A的电池。...
  • Page 31 2）双电池供电 * 使用双电池供电时，依次把电池安装在红色/黑色锁键对应的电池槽内；拆卸电池时，按下红色/黑色 锁键，依次抽出电池即可，切勿硬拔。。 * 拆卸电池盒时，请顺时针旋转DC输入接头红色转环，然后拔出，切勿硬拔。 * 使用双电池进行供电时，必须使用输出电压为12～16.8V，输出电流≥6.6A的电池。 3）V口电池供电 * 适配V-mount，客户可根据需要另行选购电池。 * 拆卸D-tap转DC线时，请顺时针旋转DC输入接头红色转环，然后拔出，切勿硬拔。 * 按下V口座子按钮，同时向上拔出V口电池，切勿硬拔。 * 切勿使用21V及更高规格的电池，使用错误的电池供电，会导致灯具损坏。 * 使用输出电流不符合要求的电池进行供电，可能会导致开灯瞬间在光效模式下，电池进入保护状态， 灯具不能正常使用。 -10-...
  • Page 32 操 作 1. 接通电源，开关按键可控制灯体开关状态。 2. 手动控制 1) 旋转色温调节旋钮来调色温，顺时针变冷，逆时针变暖。可实现无级调节。 暖 冷 旋转亮度调节旋钮来调节亮度，顺时针变强，逆时针变弱。可实现无级调节。 -11-...
  • Page 33 2) 点击MENU键， 进入菜单界面，显示如下图。 旋转“MENU”键，选择菜单选项，点击“MENU”键可进入已选择菜单项；如需 返回菜单界面，点击“MENU”键即可，选择“退出”则回到CCT界面。 3) CCT 模式 从菜单界面选择确认“CCT”，进入CCT模式。旋转“MENU”可调节色温；旋转 “OK”键可调节亮度。单击“OK键”可切换固定色温：2700k、3200k、4300k、 5600k、6500k。 4) 光效模式 从菜单界面选择确认“光效模式”，进入光效模式。通过旋转并点击“OK”键 可以选择进入不同光效。 a. 狗仔队模式 b.烟花模式 * 色温在烟花光效模式下有3200K, 5600K, 随机几种选择。 c. 故障灯泡模式 d. 闪电模式 * 闪电模式下，需通过OK按键触发光效，短按一次 OK按键触发一次光效，长按OK按键进入循环模式。 -12-...
  • Page 34 e. 电视模式（TV） f.脉搏模式（Pulsing） * 电视模式下，色温可以在冷色、中性 和暖色之间切换。 g. 闪光灯模式（Strobe） h. 爆炸模式（Explosion） * 爆炸模式下，需通过OK按键触发光效，短按 一次OK按键触发一次光效。 i. 火焰模式（Fire） * 爆炸模式可调频率为1～10。 * 火焰模式下，色温可以在冷色、中性 和暖色之间切换。 旋转MENU键切换选择“CCT 、INT、频率”，再调节“OK”旋钮可调节灯 的色温值（2700K~6500K）、亮度值（10%～100%）、频率【1～10， R（随机）】。 * 某些光效是不能调节具体色温的，比如：烟花、电视、火焰。 * 光效模式下，若突然断电，机器再次上电后，OLED屏显示断电前的界面并根据界面的数值作响应。 * 光效模式下，点击“MENU”键可返回到光效菜单界面，此时旋转“OK键”可选择切换不同光效； 再次点击“MENU”键可返回到主菜单界面，此时仍保持选择的光效模式，可根据需求选择不同选项， 选择“CCT”则退出光效模式。 -13-...
  • Page 35 5) 无线模式调节 用户可通过手机或平板蓝牙连接名称为LS 60x ******（六位数字+字母是对应机 器的序列号）的设备，此时可通过手机或平板无线控制设备。 * 通过菜单界面，选择"设备序列号"可查看设备对应的系列号。 6) 调光曲线调节 按“MENU”键进入菜单模式，旋转“MENU”键选择调光曲线，点击 “MENU”键进入调光曲线模式，旋转“OK”键选择指数型、对数型、线型、 “S”型调光曲线，再点击“OK”键确认选择。 7) 演播室模式 按“MENU”键进入菜单模式，旋转“MENU”键选择演播厅模式， 点击 “MENU”键进入演播厅式模式，再旋转“OK”键选择”是“或”否“， 点击 “OK”键开启或关闭演播室模式。 * 演播室模式：接通电源后上电直接开机，不需要按开机键。 * 演播室模式出厂默认开启状态。 8) 蓝牙重置 (1) 按“MENU”键进入菜单模式，旋转“MENU”键选择蓝牙重置，点击 “MENU”键进入蓝牙重置模式，再旋转“OK”键选择 “是”短按“OK”键进 行蓝牙重置（弹出界面显示当前重置进度，5秒内完成进度显示）；选择“否” ，返回上一级菜单。 -14-...
  • Page 36 (2) 蓝牙重置成功后，可使用智能终端（手机或平板电脑）与灯进行配对连接， 连接成功后，可以对灯进行相关控制。 (3) 蓝牙重置不成功，弹出界面【Reset Failed】，显示2秒后返回蓝牙界面。 * 智能终端与灯进行连接，必须安装对应的APP，具体下载方式，请查看我司官网。 9) 语言选择 按“MENU”键进入菜单模式，旋转“MENU”键选择语言， 点击“MENU” 键进入语言菜单，旋转OK键选择English或中文，再点击“OK”键确认选择。 * 出厂默认为英文界面。 10) 固件版本 按“MENU”键进入菜单模式，旋转“MENU”键选择固件版本号，点击键进 入固件版本号界面， 然后你可以看到固件的版本信息。 11) OTA 模式 固件升级可以通过Sidus Link app进行OTA在线升级更新。 3. 调焦控制 通过旋转调焦旋钮可实现光学的“广角”与“聚焦”，顺时针旋转调焦旋钮实 现“聚焦”，逆时针旋转调焦旋钮实现“广角”。 -15-...
  • Page 37 4. Sidus Link APP的使用 您可以在App store和安卓市场搜索sidus link下载专业控制软件来控制爱图仕灯 具，更多详细使用方法请访问:sidus.link/app/help 获取 Sidus Link App Sidus.link/app/help 规 格 灯体工作电流 <6.5A 功耗(Max) 80W(最大) 灯体工作电压 6-19V 散热方式 主动散热 TLCI ≥95 色温 2700-6500K 遥控距离 ≤80m ≥95 工作频率 2.4GHz 灯体尺寸 195*100mm （长X直径） -16-...
  • Page 38 照 度 分 布 数 据 --- 101550 lux — 20000 lux --- 33480 lux — 5800 lux --- 9150 lux — 1560 lux * 亮度数据为平均数据，不同灯的亮度会有微小差异。 * 此数据为色温5600K时的照度数据。 ---聚焦 — 广角 -17-...
  • Page 39 A n t o n b a u e r 等 安 东 保 尔 公 司 在 美 国 或 其 他 国 家 的 商 标 及 产 品 型 号 。 I D X 等 是 I D X 公 司 在 日 本 或 其 他 国 家 的 商 标 及 产 品 型 号 。 您可以在本公司网站 www.aputure.com/cn 中找到本设备的详细使用者指南。 -18-...
