  • Page 1 amaran P60c Product Manual English...

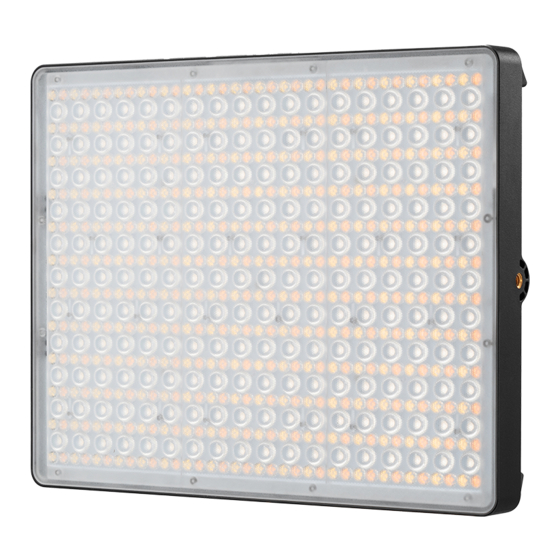

  • Page 2 Foreword Thank you for purchasing the amaran series LED photography light-amaran P60c. The amaran P60c is a RGBWW full-color adjustable panel photography light with adjustable temperature (2500K-7500K), power of 60w, and maximum illuminance of 5900lux@1m (5600K). The P60c is also excellent in terms of light quality, with a color rendering index of up to CRI95+, TLCI 97, G/M adjustable and no flicker at all.
  • Page 3 The malfunctions caused by unauthorized disassembly are not covered under the warranty. We recommend only using the original Aputure cable accessories. Please note that our warranty for this product does not apply to any repairs required due toany malfunctions of unauthorized Aputure accessories, although you may request such repairs for a fee.

  • Page 4: Fcc Compliance Statement

    FCC compliance statement This device complies with Part 15 of the FCC rules. The operating equipment must meet the following two conditions: (1) This device will not cause harmful interference; (2) This device can withstand any external interference, including interference that may cause unintended operation. [Warning] If the user makes changes or modifications without the express permission of Aitus, he may lose the right to continue to operate the device.
  • Page 5 Componets List amaran P60c 1/4-20in & 3/8-16in Spigot AC Power cable Softbox Adapter Grid Carrying case...

  • Page 6: Product Details

    Product Details Lens protective baffle LED chips Softbox support handle NP-F battery slot 1/4 screw hole 1/4 screw hole Power Button OLED Display INT Wheel CCT/HUE Wheel Preset Buttons LIGHT Mode Button MENU Button DC Input G/M / SAT Wheel...

  • Page 7: Installation

    Installation 1. The lamp fixing Screw the 1/4’’ to 3/8’’ screw clockwise into the 1/4’’ copper nut at thebottom (or side) of the LED lamp, and tighten it;Connect the 1/4’’ to 3/8’’ screw and the lamp holder through the lamp holder support column, adjust the appropriate angle and tighten it.

  • Page 8: Power Supply

    Power supply 1. Adapter power supply AC 100V-240V Brightness Remaining Operating time G/M data When disassembling the power cable, please rotate the spring lock button on the power cable before disassembling, do not pull it hard.
  • Page 9 2. Lithium battery power supply * This product uses a lithium battery model Sony NP-F Series: NP-F960/F970. Battery Installation: Slide the Press the battery lock button lithium battery into the battery while gently pushing the battery slot. to remove the battery. 3.
  • Page 10 Operation Instructions 1. Turning on the Light After connecting the lamp body to an appropriate power source, press the power switch to start the P60c. 2. Manual Control * The speed at which you rotate the knob will result in different rates of change.
  • Page 11 2.2 Light Mode Interface 2.2.1 Press the INT wheel to select CCT mode to adjust the color temperature of the light from 2500K-7500K. 2.2.2 Press the Light Mode button to enter the main interface, press the INT wheel to select HSI mode to adjust the change of the HUE from 1°~360°.SAT from 0%~100%.
  • Page 12 Strobe Cop car Fireworks Pulsing Faulty Bulb Fire Party lights...
  • Page 13 2.24 Short press the INT wheel to enter or exit the light effect cycle, the icon is ( ) in the cycle state, and the icon is ( ) when the light effect is in the stop state; short press the INT wheel in the lightning mode (Lightning) to start a single Second trigger function, long press the INT wheel to perform cycle function ( 2.25 Short press INT to select the...
  • Page 14 3.2 Freq. Selection Press the MENU button to enter the menu interface, rotate the INT wheel to select and press to enter the Frequency Selection interface. Rotate the INT wheel to adjust the light frequency by 100Hz every turn. 3.3 BT Reset Press the MENU button to enter the menu interface, rotate the INT wheel to select and press to enter...
  • Page 15 3.6 Language Press the MENU button to enter the menu interface, rotate the INT wheel to select and press to enter the Language menu. You can rotate the INT wheel to select English or Chinese, and then press the Select wheel to confirm the selection.
  • Page 16 3.10 Exit Press the MENU button to enter the menu mode, rotate and short press the INT wheel to select exit, you can return to the initial interface of CCT mode. 3.11 Preset function There are 4 preset buttons located on the bottom row of the control box. Once you have set your light to the desired output, long press and hold one of the four buttons (1, 2, 3, or 4) to start the Save Preset procedure.

  • Page 17: Specifications

    Specifications 2500K~7500K ≥95 ≥96 TLCI ≥96 ≥74 SSI (D56) ≥83 SSI (D32) 45° Beam angle ≤60W Power Output ≤72W Power Input 4.5A Operating Current 100V-240V 50Hz/60Hz Operating Voltage 6.5v-8.4v NP-F Battery Operating Voltage 12.5V-16.8V V/Anton Bauer Mount Battery Operating Voltage -20°C ~ 45°C / -4°F ~ 113°F Operating temperature Manual, Sidus Link APP...

  • Page 18: Trademark Statement

    Photometrics Distance 0.5m 17400 5000 1300 2500K 1616 18500 5200 1400 3200K 1719 19500 5600 1460 4300K 1812 20000 5900 1550 5600K 1858 1650 22000 6300 7500K 2044 * This is an averaged result. The luminance of your individual unit may vary slightly from this data.
  • Page 20 amaran P60c 使 用 者 指 南 中 文...
  • Page 21 前言 感谢您购买“艾蒙拉”系列LED摄影灯—amaran P60c。 艾蒙拉P60c是一款RGBWW全彩可调，功率为60w，最大照度达到5900lux @1m(5600K)的平板摄影灯。P60c在光线质量方面同样出色，显色指数高 达CRI95+，TLCI 96+，G/M,可调，且全域无频闪。 艾蒙拉P60系列小巧轻便，使用灵活，是创作者们的得力助手。 重要的安全说明 使用此摄影灯时，应始终遵循基本的安全预防措施，包括： 使用前阅读并理解所有说明。 当儿童靠近设备或使用设备时，必须进行密切监督。在使用设备时，请 勿将设备置于无人看管状态。 必须小心接触高温部件防止被烫伤。 请勿操作电源线损坏的设备以及掉落或损坏的设备，直到合格的维修人 员检查过。 请归置好电源线，防止被电源线绊倒或拉扯电源线导致设备断电，且电 源线不可接触灼热表面。 如果需要延长线，应使用额定电流至少等于设备额定电流的延长线。额 定电流小于设备的电线可能过热。 在清洁和维修之前以及不使用时，务必从电源插座上拔下电器插头。切 勿拉扯电线从插座拔出插头，应抓住插头并拉动来拔出。 在存放前让设备完全冷却。存放时，请将电源线从设备上拔出，待冷却 后归置在安全箱中对应位置。 为降低电击风险，请勿将本产品浸入水中或其他液体中。 为降低电击风险，请勿拆卸本产品，在需要维修时将其交给合格的维修 人员。不正确的重装可能会在随后使用设备时引起电击。 使用非制造商推荐的配件可能会引起火灾、电击或人身伤害。 请将本产品连接到接地插座。 请勿将本产品置于液体或其他易燃、易挥发溶剂附近，避免损坏产品。 请用软布、干布清洁本设备。 请勿在潮湿的环境下使用本设备，否则有短路或电击的危险。...
  • Page 22 需要维修时请联系授权的维修人员。本设备内有精密电子线路。未经许 可擅自拆卸导致故障不在本司保修范围内，但用户可以付费维修。 建议使用爱图仕原厂线缆。由于使用非爱图仕原厂附件导致本产品的任 何损坏，不在本司保修范围内，但用户可以付费维修。 本产品已通过 RoHS, CE, KC, PSE和FCC认证，请参考相关国家标准使用 和操作。因使用操作不当而造成机器损坏，不在保修范围内，但用户可 以付费维修。 此使用者指南依据本公司严格测试制定。设计和规格如有变更，恕不另 行通知 保存这些说明 FCC 符合声明 此设备符合 FCC 规则第 15 部分中的规范。操作设备须符合以下两个条件： (1) 此设备不会导致有害干扰； (2) 此设备可承受任何外来干扰，包括可能导致非预期操作的干扰。 【警告】如果用户未经爱图仕明确许可而进行改动或改装，可能会丧失继续 操作该设备的权利。 【注】此设备经测试确定符合 B 类数码设备（依照 FCC 规则第 15 部分规范） 的限制。这些限制的设计旨在为居住场所安装条件下的有害干扰提供合理的 保护。此设备生成、使用并可以发射射频能量。如果未按照指示安装和使用， 可能对无线电通信造成有害干扰。但是，在特定安装条件下，不保证这类干 扰不会发生。如果此设备确实对无线电或电视机接收信号造成有害干扰，而 这点可以通过关闭和打开设备来确定，那么建议用户尝试使用以下一种或多 种措施来消除干扰： 扩大设备与接收器之间的距离。...
  • Page 23 物品清单 amaran P60c 转向支撑柱 AC电源线 柔光箱 适配器 格栅 便携包...
  • Page 24 产品视图 透镜保护挡板 LED灯珠 柔光箱 支撑柄 NP-F电池仓 1/4螺孔 1/4螺孔 电源开关 OLED显示屏 亮度调节旋钮 预设键 CCT/HUE 调节旋钮 光效模式按键 菜单键 DC接口 G/M /SAT 调节旋钮...
  • Page 25 安装 1. 灯体固定 将1/4”转 3/8”螺杆顺时针旋入LED灯底部（或侧面）1/4”铜螺母中，并 旋紧；通过转向支撑柱连接1/4”转 3/8”螺杆和灯架，调整合适角度并旋 紧固定。 2. 柔光箱安装 可根据使用需求安装轻便柔光箱。 1. 伸展柔光箱 2. 将柔光箱两侧的两条支撑杆绷 直，分别成为一条支撑杆 3. 安装柔光箱到灯体 4. 可根据需求安装格栅...
  • Page 26 供电 1. 适配器供电 AC 100V-240V 亮度显示 剩余时长显示 色温显示 G/M 数值 * 拆卸电源线时，请旋转电源线上的弹簧锁口按钮再拆卸，切勿硬拔。...
  • Page 27 2. 锂电池供电 * 本产品使用锂电池型号为Sony NP-F Series: NP-F960/F970 安装电池：将锂电池插入P60c的 取出电池：按下电池锁键，同时 电池槽。 轻推电池，可以将电池取下。 3. V口电池或安东电池供电 通过“D-tap转DC”连接线可以连接灯体和V口电池或安东口电池供电。 * D-tap to DC 连接线需要单独购买。...
  • Page 28 操作 1. 开机 当灯体接通电源后，按电源开关启动P60c。 2. 手动控制 * 旋转旋钮的速度会导致不同的变化程度。 旋转INT亮度调节旋钮可以调整 0-100%的光强度，顺时针变强， 逆时针变弱。 旋转CCT/HUE调节旋钮可以调整 2500K-7500K 的色温值，顺时针 递增，逆时针递减。 旋转调节G/M / SAT 旋钮来调节 色彩偏品偏绿或饱和度，G/M 范围值：-1~+1。...
  • Page 29 2.2 按压Light Mode键进入主界面 2.2.1 短按INT选择CCT模式来调节 色温（2500K~7500K） 2.2.2 按压Light Mode键进入主界 面，旋转并短按INT键选择HSI模 式后，可调节色调（1°~360°，每 一度代表一种颜色）及饱和度（ 0%~100%） 2.2.3 按压Light Mode键进入主界 面，旋转并短按INT键选择FX模式 后，旋转亮度旋钮可进行闪电/狗 仔队/闪光灯/警车/烟花/脉搏/故障 灯泡/火花/电视/聚会灯光十种光 效切换。 闪电模式 狗仔队模式...
  • Page 30 闪光灯模式 警车模式 烟花模式 脉搏模式 故障灯泡模式 火花模式 电视模式 聚会灯光模式...
  • Page 31 2.24 短按 INT 按键，进入或退出光效循环，循环状态时图标为（ ）， 光效停止状态时图标为（ ）；闪电模式（Lightning）短按 INT 按键， 进行单次触发功能，长按 INT 按键，进行循环功能（ ）。 2.25 短按INT选择GEL模式，旋转 INT旋钮来调节亮度，旋转色温旋钮 选择3200K/5600K，旋转G/M旋 钮选择色纸型号，对应滤纸效果同 步出光。 2.3 按压MENU按键进入菜单界面。 MENU 3. 菜单键介绍 3.1 风扇模式 按MENU键进入菜单模式，旋转 并短按INT键选择进入风扇模式 界面， 旋转INT键选择 智能/中 速模式，再短按INT键确认选择。...
  • Page 32 3.2 频率选择 按MENU键进入菜单模式，旋转 并短按INT键选择进入频率选择 界面， 旋转INT键调节出光频率， 再短按INT键确认选择。 3.3 蓝牙复位 按MENU键进入菜单界面，旋转 并短按INT键选择进入蓝牙复位 界面，再旋转INT键选“是”， 短按INT键进行蓝牙复位；选择 “否”，则返回上一级菜单。 3.4 蓝牙序列号 按MENU键进入菜单界面，旋转 并短按INT键选择进入蓝牙序列 号界面，可以看到每一台机器都 有唯一的序列号。 3.5 演播厅模式 按MENU键进入菜单界面，旋转 并短按INT键选择进入演播厅模 式。旋转INT键选“是”，上电 灯亮。...
  • Page 33 3.6 语言 按MENU键进入菜单界面，旋转 并短按INT键选择进入语言界面， 旋转INT键选择English或中文， 再短按INT键确认。 3.7 固件版本 按MENU键进入菜单界面，旋转 并短按INT键选择进入固件版本 界面，查看灯具的固件版本号。 3.8 恢复出厂设置 按MENU键进入菜单界面，旋转 并短按INT键选择进入恢复出厂 模式设置界面，旋转亮度选“是”， 即可恢复至出厂设置。 3.9 自定义光效 按MENU键进入菜单界面，旋转 并短按INT键选择自定义光效， 可以选择录制光效，音乐光效， 触控板光效，三种类型光效可各 保存10个自定义光效，编号后 缀显示“NO FX”代表未保存光 效，显示“Untitled”代表保存 光效。...
  • Page 34 3.10 退出 按MENU键进入菜单界面，旋转并短按INT键选择退出，即可回到CCT模式 初始界面。 3.11 预设功能 控制盒的下面有4个预设按键。将灯光设置为所需输出模式后，长按四个按 键（1、2、3或4）中的任意一个以启动保存预设过程。使用INT控制轮选择 “是”或“否”。 然后，您可以在任何模式下使用这些预设按键来激活之前保存到该预设的模 式及内容。使用Sidus Link移动应用程序，您可以保存几乎无限数量的预设。 4. Sidus Link APP 的使用 您可以在App store和安卓市场搜索sidus link下载专业控制软件来控制爱图 仕灯具，更多详细使用方法请访问：sidus.link/app/help...
  • Page 35 规格 2500K~7500K ≥95 TLCI ≥96 ≥96 SSI (D56) ≥74 SSI (D32) ≥83 发光角度 45° 输出功率 ≤60W 输入功率 ≤72W 工作电流 4.5A 工作电压 100V-240V 50Hz/60Hz NP-F电池供电电压 6.5v-8.4v V扣/安东扣电池供电电压 12.5V-16.8V 工作温度 -20°C ~ 45°C / -4°F ~ 113°F 控制方式 手动，Sidus Link APP 遥控距离(蓝牙) ≥80m / 262.5ft 显示屏类型...
  • Page 36 亮度测试数据 距离 0.5m 17400 5000 1300 2500K 1616 18500 5200 1400 3200K 1719 19500 5600 1460 4300K 1812 20000 5900 1550 5600K 1858 22000 6300 1650 7500K 2044 * 亮度为平均数据，不同灯的亮度会有微小差异。 商标声明 Sony是索尼公司在中国或其他国家的商标及产品型号。 以上未被提及的其他名称和产品可能为其各自公司的商标或注册商标。...
