amaran P60x
Product Manual
English

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the amaran Series and is the answer not in the manual?

Questions and answers

Related Manuals for Aputure amaran Series

Summary of Contents for Aputure amaran Series

  • Page 1 amaran P60x Product Manual English...

  • Page 2: Important Safety Instructions

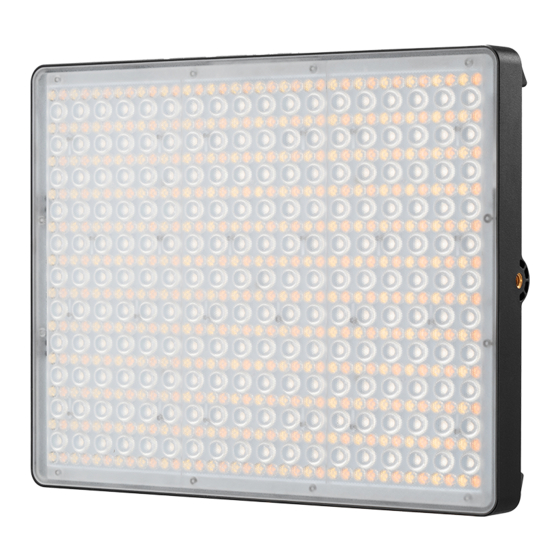

    Foreword Thank you for purchasing the amaran series LED photography light- amaran P60x. The amaran P60x is a panel photography light with adjustable temperature (3200K-6500K), power of 60w, and maximum illuminance of 5070lux@1m (5600K). The P60x is also excellent in terms of light quality, with a color rendering index of up to CRI95+, TLCI 97, and no flicker at all.
  • Page 3 The malfunctions caused by unauthorized disassembly are not covered under the warranty. We recommend only using the original Aputure cable accessories. Please note that our warranty for this product does not apply to any repairs required due toany malfunctions of unauthorized Aputure accessories, although you may request such repairs for a fee.

  • Page 4: Fcc Compliance Statement

    FCC compliance statement This device complies with Part 15 of the FCC rules. The operating equipment must meet the following two conditions: (1) This device will not cause harmful interference; (2) This device can withstand any external interference, including interference that may cause unintended operation. [Warning] If the user makes changes or modifications without the express permission of Aitus, he may lose the right to continue to operate the device.
  • Page 5 Componets List amaran P60x 1/4-20in & 3/8-16in Spigot AC Power cable Softbox Adapter Grid Carrying case - 4 -...

  • Page 6: Product Details

    Product Details Transparent protective baffle LED chips Softbox support handle NP-F battery slot 1/4 screw hole LIGHTING Mode Button Power Button EFFECTS Mode OLED Display Button CCT Wheel Menu Button DC Input INT Wheel - 5 -...

  • Page 7: Installation

    Installation 1. The lamp fixing Screw the 1/4’’ to 3/8’’ screw clockwise into the 1/4’’ copper nut at the bottom (or side) of the LED lamp, and tighten it;Connect the 1/4’’ to 3/8’’ screw and the lamp holder through the lamp holder support column, adjust the appropriate angle and tighten it.

  • Page 8: Power Supply

    Power supply 1. Adapter power supply AC 100V-240V Bluetooth Mode Brightness Remaining Operating time When disassembling the power cable, please rotate the spring lock button on the power cable before disassembling, do not pull it hard. - 7 -...
  • Page 9 2. Lithium battery power supply * This product uses a lithium battery model Sony NP-F Series: NP-F960/F970 Battery Installation: Slide the lithium Battery Removing: Press the battery battery into the battery slot. lock button while gently pushing up the battery to remove the battery. 3.
  • Page 10 Operation Instructions 1. Turning on the Light After connecting the lamp body to an appropriate power source, press the power switch to start the P60x. 2. Manual Control * The speed at which you rotate the knob will result in different rates of change.
  • Page 11 2.1 Press the LIGHTING button to enter CCT mode to adjust the CCT and INT of the light. 2.2 Press the EFFECTS button, the default current light effect mode takes effect ( a total of four light effects: paparazzi, Strobe, fireworks, Pulsing ). Paparazzi Strobe Fireworks...
  • Page 12 3. Menu introduction 3.1 Fan Mode Press the MENU button to enter the menu interface, rotate the INT wheel to select and press to enter the Fan mode, rotate the INT wheel to select the smart/medium mode, and then short press the INT wheel to confirm the selection.
  • Page 13 3.5 Language Press the MENU button to enter the menu interface, rotate the INT wheel to select and press to enter the Language menu. You can rotate the INT wheel to select English or Chinese, and then press the Select wheel to confirm the selection.

  • Page 14: Specifications

    You can download the Sidus Link app from the iOS App Store or Google Play Store for enhancing the functionality of the light. Please visit sidus.link /app/help for more details regarding how to use the app to control your Aputure lights. Specifications 3200K~6500K ≥95...

  • Page 15: Trademark Statement

    Photometrics Distance 0.5m 17570 4860 1280 3200K 1632 17670 4940 1283 4300K 1642 18120 5070 1328 5600K 1683 18410 5180 1354 6500K 1710 * This is an averaged result. The luminance of your individual unit may vary slightly from this data Trademark statement Sony is a trademark and product model of Sony Corporation in China or other countries.
  • Page 17 amaran P60x 使 用 者 指 南 中 文...
  • Page 18 前言 感谢您购买“艾蒙拉”系列LED摄影灯—amaran P60x。 艾蒙拉P60x是一款可调色温(3200K-6500K),功率为60w，最大照度达到 5070lux@1m（5600K）的平板摄影灯。P60x在光线质量方面同样出色， 显色指数高达CRI95+，TLCI 97，且全域无频闪。 艾蒙拉P60系列小巧轻便，使用灵活，是创作者们的得力助手。 重要的安全说明 使用此摄影灯时，应始终遵循基本的安全预防措施，包括： 使用前阅读并理解所有说明。 当儿童靠近设备或使用设备时，必须进行密切监督。在使用设备时，请 勿将设备置于无人看管状态。 必须小心接触高温部件防止被烫伤。 请勿操作电源线损坏的设备以及掉落或损坏的设备，直到合格的维修人 员检查过。 请归置好电源线，防止被电源线绊倒或拉扯电源线导致设备断电，且电 源线不可接触灼热表面。 如果需要延长线，应使用额定电流至少等于设备额定电流的延长线。额 定电流小于设备的电线可能过热。 在清洁和维修之前以及不使用时，务必从电源插座上拔下电器插头。切 勿拉扯电线从插座拔出插头，应抓住插头并拉动来拔出。 在存放前让设备完全冷却。存放时，请将电源线从设备上拔出，待冷却 后归置在安全箱中对应位置。 为降低电击风险，请勿将本产品浸入水中或其他液体中。 为降低电击风险，请勿拆卸本产品，在需要维修时将其交给合格的维修 人员。不正确的重装可能会在随后使用设备时引起电击。 使用非制造商推荐的配件可能会引起火灾、电击或人身伤害。 请将本产品连接到接地插座。 请勿将本产品置于液体或其他易燃、易挥发溶剂附近，避免损坏产品。 请用软布、干布清洁本设备。 请勿在潮湿的环境下使用本设备，否则有短路或电击的危险。 - 17 -...
  • Page 19 需要维修时请联系授权的维修人员。本设备内有精密电子线路。未经许 可擅自拆卸导致故障不在本司保修范围内，但用户可以付费维修。 建议使用爱图仕原厂线缆。由于使用非爱图仕原厂附件导致本产品的任 何损坏，不在本司保修范围内，但用户可以付费维修。 本产品已通过 RoHS, CE, KC, PSE和FCC认证，请参考相关国家标准使用 和操作。因使用操作不当而造成机器损坏，不在保修范围内，但用户可 以付费维修。 此使用者指南依据本公司严格测试制定。设计和规格如有变更，恕不另 行通知 保存这些说明 FCC 符合声明 此设备符合 FCC 规则第 15 部分中的规范。操作设备须符合以下两个条件： (1) 此设备不会导致有害干扰； (2) 此设备可承受任何外来干扰，包括可能导致非预期操作的干扰。 【警告】如果用户未经爱图仕明确许可而进行改动或改装，可能会丧失继续 操作该设备的权利。 【注】此设备经测试确定符合 B 类数码设备（依照 FCC 规则第 15 部分规范） 的限制。这些限制的设计旨在为居住场所安装条件下的有害干扰提供合理的 保护。此设备生成、使用并可以发射射频能量。如果未按照指示安装和使用， 可能对无线电通信造成有害干扰。但是，在特定安装条件下，不保证这类干 扰不会发生。如果此设备确实对无线电或电视机接收信号造成有害干扰，而 这点可以通过关闭和打开设备来确定，那么建议用户尝试使用以下一种或多 种措施来消除干扰： 扩大设备与接收器之间的距离。...
  • Page 20 物品清单 amaran P60x 转向支撑柱 AC电源线 柔光箱 适配器 格栅 便携包 - 19 -...
  • Page 21 产品视图 透明保护挡板 LED灯珠 柔光箱 支撑柄 NP-F电池仓 1/4螺孔 电源开关 灯光模式按键 光效模式按键 OLED显示屏 色温调节旋钮 菜单键 DC 接口 亮度调节旋钮 - 20 -...
  • Page 22 安装 1. 灯体固定 将1/4”转 3/8”螺杆顺时针旋入LED灯底部（或侧面）1/4”铜螺母中，并 旋紧；通过转向支撑柱连接1/4”转 3/8”螺杆和灯架，调整合适角度并旋 紧固定。 2. 柔光箱安装 可根据使用需求安装轻便柔光箱。 1. 伸展柔光箱 2. 将柔光箱两侧的两条支撑杆绷 直，分别成为一条支撑杆 3. 安装柔光箱到灯体 4. 可根据需求安装格栅 - 21 -...
  • Page 23 供电 1. 适配器供电 AC 100V-240V 蓝牙模式 亮度显示 剩余时长 色温显示 拆卸电源线时，请旋转电源线上的弹簧锁口按钮再拆卸，切勿硬拔。 - 22 -...
  • Page 24 2. 锂电池供电 * 本产品使用锂电池型号为Sony NP-F Series: NP-F960/F970 安装电池：将锂电池插入P60x的 取出电池：按下电池锁键，同时 电池槽。 轻推电池，可以将电池取下。 3. V口电池或安东电池供电 通过“D-tap转DC”连接线可以连接灯体和V口电池或安东电池供电。 * D-tap to DC 连接线需要单独购买。 - 23 -...
  • Page 25 操作 1. 开机 当灯体接通电源后，按电源开关启动P60x。 2. 手动控制 * 旋转旋钮的速度会导致不同的变化程度。 旋转INT亮度调节旋钮可以调整 0-100%的光强度，顺时针变强， 逆时针变弱。 旋转CCT/ HUE色温调节旋钮可 以调整3200K-6500K的色温值， 顺时针递增，逆时针递减。 2.1 短按LIGHTING进入CCT模式 可对色温与亮度进行调节。 - 24 -...
  • Page 26 2.2 按压‘EFFECTS’按键，默认当前光效模式生效（共四种光效：狗仔队、 闪光灯、烟花、脉冲） 狗仔队模式 闪光灯模式 烟花模式 脉搏模式 2.3 按压MENU按键进入菜单界面. MENU - 25 -...
  • Page 27 3. 菜单键介绍 3.1 风扇模式 按MENU键进入菜单界面，旋转并 短按INT键选择进入风扇模式界面， 旋转INT键选择 智能/中速 模式， 再短按INT键确认选择。 3.2 演播厅模式 按MENU键进入菜单模式，旋转并 短按INT键选择演播厅模式。旋转 亮度键选“是”，上电灯亮。 3.3 蓝牙重置 按MENU键进入菜单界面，旋转并 短按INT键选择进入蓝牙重置界面， 再旋转INT键选“是”，短按INT键 进行蓝牙重置；选择“否”，则返 回上一级菜单。 3.4 蓝牙序列号 按MENU键进入菜单界面，旋转并 短按INT键选择进入蓝牙序列号界 面，可以看到每一台机器都有唯一 的序列号。 - 26 -...
  • Page 28 3.5 语言 按MENU键进入菜单模式，旋转并 短按INT键选择语言界面， 旋转INT 键选择English或中文，再短按INT 键确认。 3.6 固件版本 按MENU键进入菜单界面，旋转并 短按INT键选择进入固件版本界面， 查看灯具的固件版本号 3.7 自定义光效 按MENU键进入菜单界面，旋转 并短按INT键选择自定义光效， 可以选择录制光效，音乐光效， 触控板光效，三种类型光效可各 保存 10 个自定义光效，编号后 缀显示‘NO FX’代表未保存光 效，显示Untitled代表保存光效。 3.8 退出 按MENU键进入菜单模式，旋转并短按INT键选择退出，即可回到CCT模式 初始界面。 4. Sidus Link APP 的使用 您可以在App store和安卓市场搜索sidus link下载专业控制软件来控制爱 图仕灯具，更多详细使用方法请访问:sidus.link/app/help - 27 -...
  • Page 29 规格 3200K~6500K ≥95 TLCI ≥97 ≥95 SSI (D56) ≥72 SSI (D32) ≥84 发光角度 45° 输出功率 ≤60W 输入功率 ≤72W 工作电流 4.5A 工作电压 100V-240V 50Hz/60Hz NP-F电池供电电压 6.5v-8.4v V扣/安东扣电池供电电压 12.5V-16.8V 工作温度 -20°C ~ 45°C / -4°F ~ 113°F 控制方式 手动，Sidus Link APP 遥控距离(蓝牙) ≥80m / 262.5ft 显示屏类型...
  • Page 30 亮度测试数据 距离 0.5m 17570 4860 1280 3200K 1632 17670 4940 1283 4300K 1642 18120 5070 1328 5600K 1683 18410 5180 1354 6500K 1710 * 亮度为平均数据，不同灯的亮度会有微小差异。 商标声明 Sony是索尼公司在中国或其他国家的商标及产品型号。 以上未被提及的其他名称和产品可能为其各自公司的商标或注册商标。 - 29 -...
