c) El pasador tensor está acoplado
en el agujero de la espada.
AVISO:

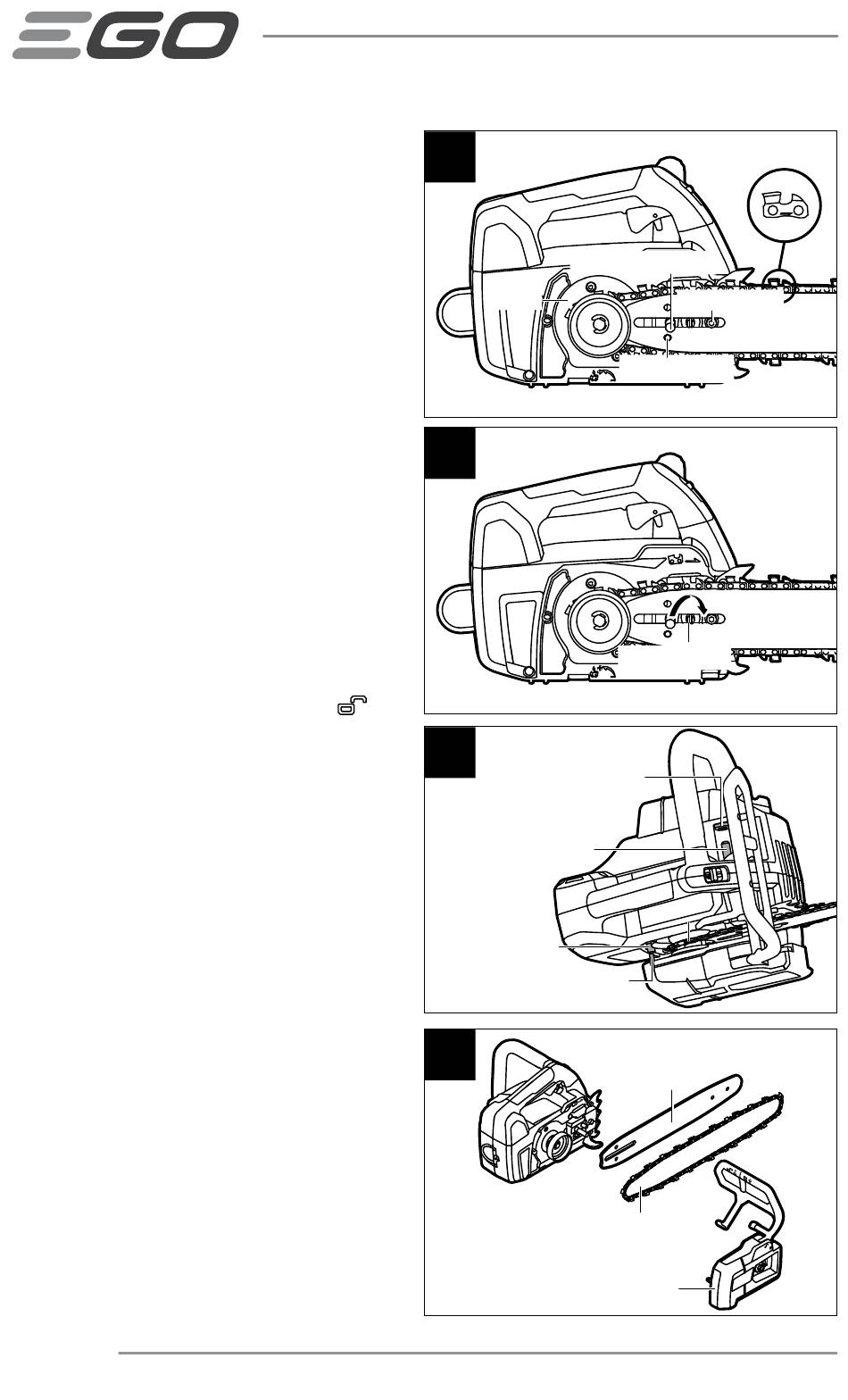

Asegúrese de que la dirección
de las flechas ubicadas en los dientes
de la cadena de la sierra señale siempre
hacia delante (Fig. 12).
6. Gire el tornillo tensor en el sentido
de las agujas del reloj hasta que la
cadena encaje firmemente contra
la espada. Asegúrese de que las
espigas de los eslabones guía de la
cadena se acoplen en el surco de
la espada. La espada y la cadena
deben estar montadas y sujetas
firmemente en la motosierra
(Fig. 13).
7. Ponga la paleta del freno
antirretroceso en la posición
alinee las dos varillas de guía del
ensamblaje de la cubierta lateral
con sus dos agujeros respectivos
agujeros en la sierra y luego encaje
el ensamblaje de la cubierta lateral
(Fig. 14).
8. Apriete la tuerca de la espada.
AVISO:
Si es necesario reemplazar la
espada, desensamble el ensamblaje de
la cubierta lateral y reensámblelo con
la espada nueva de la manera que se
muestra en la Fig. 15.
130
MOTOSIERRA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — CSX3000/CSX3000-FC
12
Piñón
13
,
14
Varilla de guía 1
Agujero 2
Varilla de guía 2
15
Cadena de la sierra
Ensamblaje de la cubierta lateral
Sentido de corte
Tornillo de fijación
Perno de guía
Pasador tensor
Tornillo tensor
Agujero 1
Espada
